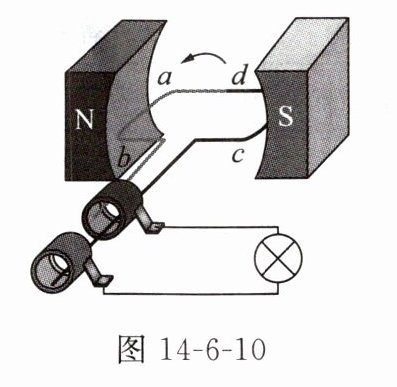

7. 图 14 - 6 - 10 是发电机模型,下列说法正确的是()。

A.线圈在图中位置时不能产生感应电流
B.线圈从图中位置转过 $ 90^{\circ} $ 瞬间,线圈中没有电流
C.线圈从图中位置转过 $ 180^{\circ} $ 瞬间,线圈中的电流方向不变
D.线圈受外力转动,转动过程中不受磁场力的作用

B

【解析】
逐一分析各选项：
A. 图中线圈的ab、cd边正在切割磁感线，能产生感应电流，故A错误；
B. 线圈从图中位置转过90°瞬间，线圈的边与磁感线方向平行，不切割磁感线，此时线圈中没有电流，故B正确；
C. 线圈从图中位置转过180°瞬间，线圈切割磁感线的方向与原方向相反，线圈中的电流方向会改变，故C错误；
D. 线圈转动过程中，只要有感应电流通过，线圈就会受到磁场力的作用，故D错误。
【答案】
B
【知识点】
电磁感应原理、感应电流产生条件
【点评】
本题考查发电机的工作相关知识，需结合感应电流的产生条件、电流方向的影响因素，分析线圈转动过程中的受力和电流情况，属于基础题型。
【难度系数】
0.6

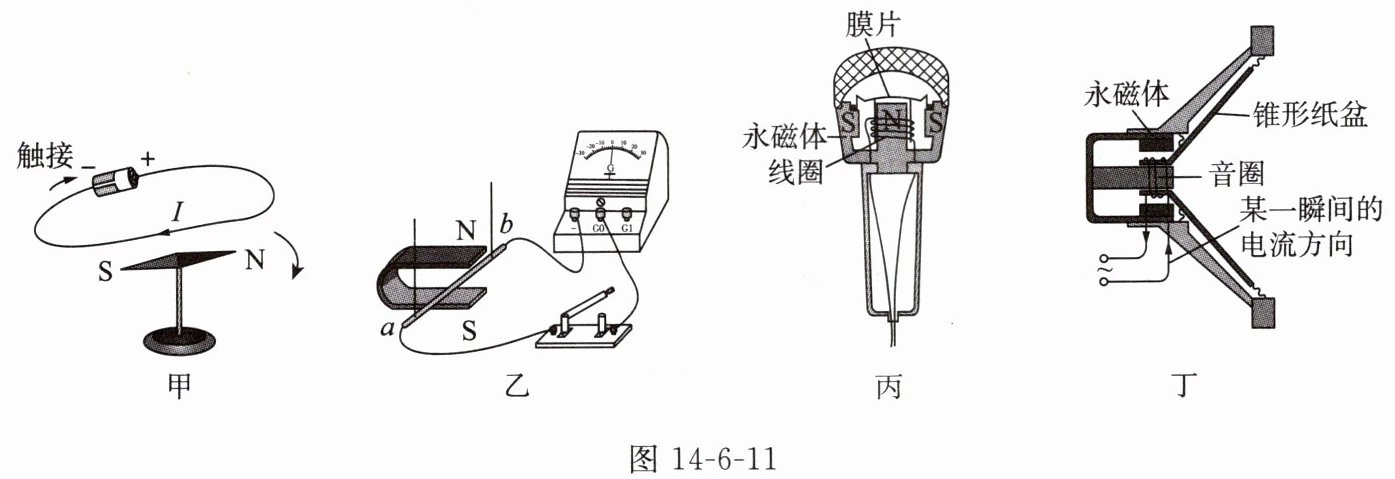

8. 对下列四幅图(如图 14 - 6 - 11 所示)的判断正确的是()。

A.甲说明通电导线周围的磁感线是真实存在的
B.乙可说明电动机的工作原理
C.丙中的动圈式话筒是利用电磁感应原理工作的
D.丁中的动圈式扬声器工作时的能量转化情况是动能转化为电能

C

【解析】
逐一分析各选项：
甲图是奥斯特实验，说明通电导线周围存在磁场，磁感线是为了描述磁场假想的曲线，并非真实存在，故A错误；
乙图中装置无电源，是电磁感应实验，对应发电机的工作原理，电动机的工作原理是通电导体在磁场中受力运动，故B错误；
丙图的动圈式话筒，工作时膜片带动线圈在磁场中做切割磁感线运动，产生感应电流，利用了电磁感应原理，故C正确；
丁图的动圈式扬声器，是通电线圈在磁场中受力运动，能量转化为电能转化为机械能（动能），并非动能转化为电能，故D错误。
【答案】
C
【知识点】
电流的磁效应；电磁感应原理；通电导体在磁场中受力
【点评】
本题考查电与磁相关实验的原理及应用，需准确区分奥斯特实验、电磁感应实验、通电导体在磁场中受力实验的装置特点、原理及对应应用，明确话筒和扬声器的能量转化与工作原理，是对电与磁基础知识点的综合考查。
【难度系数】
0.7
