五、计算题(11分)

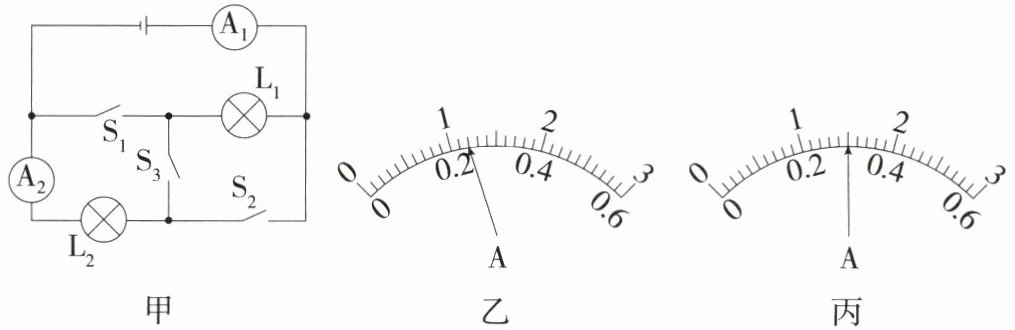

18. 核心素养 科学思维 「2026湖南长沙北雅中学月考，★★☆」如图甲所示的电路，两个电流表均有0~0.6 A和0~3 A两个测量范围；当只闭合开关S₃时，电流表A₁使用0~0.6 A的测量范围，它的示数如图乙所示。求：(答案要有必要的文字说明)

(1)当只闭合开关S₃时，通过灯L₁和L₂的电流；
(2)当只闭合开关S₁和S₂时，电流表A₁的指针如图乙所示，电流表A₂的指针如图丙所示，通过灯L₁和L₂的电流。(提示：电流表的测量范围可能更换了)

(1)由题图知,当只闭合开关S₃时,灯L₁和L₂串联,A₁测电路电流。已知电流表A₁使用0~0.6 A的测量范围,由图乙可知,其示数为0.24 A。根据串联电路的电流特点知,通过L₁和L₂的电流都为0.24 A。
(2)当只闭合开关S₁和S₂时,灯L₁和L₂并联,A₁测干路电流,A₂测通过L₂的电流;由并联电路的电流特点知,A₁的示数大于A₂的示数,结合图丙中A₂的示数可知,A₁的示数为I=1.2 A,A₂的示数为I₂=0.3 A,则通过L₁的电流I₁=I-I₂=1.2 A-0.3 A=0.9 A。

【分析】
先判断开关闭合时的电路连接方式：只闭合S₃时，L₁与L₂串联，A₁测串联电流，利用串联电路电流特点解题；只闭合S₁和S₂时，L₁与L₂并联，A₁测干路电流、A₂测L₂支路电流，结合并联电路电流特点，再根据电流表量程判断读数，计算各支路电流。
【解析】
(1) 当只闭合开关S₃时，灯L₁和L₂串联，电流表A₁测电路电流。A₁使用0~0.6 A量程，该量程分度值为0.02 A，由图乙得示数为0.24 A。根据串联电路电流特点：串联电路各处电流相等，因此通过L₁和L₂的电流均为0.24 A。
(2) 当只闭合开关S₁和S₂时，灯L₁和L₂并联，A₁测干路电流，A₂测L₂的电流。根据并联电路电流特点：干路电流等于各支路电流之和，故A₁示数大于A₂示数。A₁使用0~3 A量程，分度值0.1 A，示数为1.2 A；A₂使用0~0.6 A量程，分度值0.02 A，示数为0.3 A。因此通过L₁的电流：I₁ = I - I₂ = 1.2 A - 0.3 A = 0.9 A。
【答案】
(1) 通过L₁和L₂的电流均为0.24 A；(2) 通过L₁的电流为0.9 A，通过L₂的电流为0.3 A。
【知识点】
串联电路电流特点、并联电路电流特点、电流表读数
【点评】
本题考查串并联电路电流规律与电流表读数，核心是判断电路连接方式和电流表量程，需结合电流大小合理选择量程，体现了电路分析的科学思维。
【难度系数】
0.5
