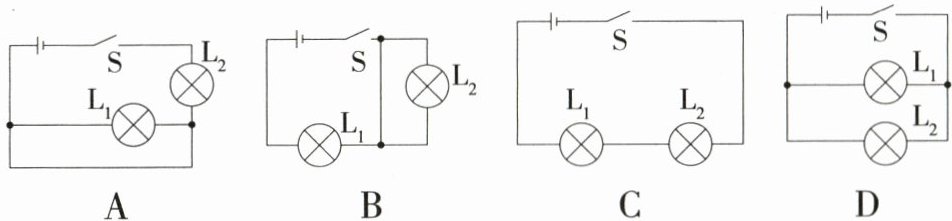

1. 核心素养 物理观念「2026北京一零一中月考，★☆」如图所示，闭合开关S后，两小灯泡串联的是（
C
）答案
1.C A图中,开关闭合后,L₁被短路;B图中,开关闭合后,L₂被短路;C图中,电流的路径只有一条,两灯泡串联;D图中,开关闭合后,电流的路径有两条,两灯泡并联。故选C。
解析
【分析】要判断闭合开关后两小灯泡是否串联，需明确串联电路的核心特征：电流只有一条路径，会依次经过所有用电器。解题时需逐个分析每个选项开关闭合后的电流路径，确认是否满足“电流一条路径经过两个灯泡”的条件。
【解析】逐个分析选项：
选项A：闭合开关S后，电流从电源正极出发，经开关S后直接通过L₂回到电源负极，L₁被导线短路，无电流通过，不符合串联要求。
选项B：闭合开关S后，电流从电源正极出发，经开关S后直接通过L₂所在支路回到电源负极，L₁所在支路被短路，不工作，不符合串联要求。
选项C：闭合开关S后，电流从电源正极出发，依次经过开关S、L₂、L₁，最终回到电源负极，电流仅一条路径，依次经过两个灯泡，符合串联电路特点。
选项D：闭合开关S后，电流从电源正极出发，经开关S后分为两条路径，分别经过L₁和L₂后汇合回到电源负极，电流有两条路径，属于并联电路，不符合串联要求。
【答案】C
【知识点】串联电路、并联电路
【点评】本题考查串联电路的判断，核心是区分串并联电路的电流路径差异，需准确分析各选项的电流走向，属于基础电路分析题，难度适中。
【难度系数】0.5
【解析】逐个分析选项：
选项A：闭合开关S后，电流从电源正极出发，经开关S后直接通过L₂回到电源负极，L₁被导线短路，无电流通过，不符合串联要求。
选项B：闭合开关S后，电流从电源正极出发，经开关S后直接通过L₂所在支路回到电源负极，L₁所在支路被短路，不工作，不符合串联要求。
选项C：闭合开关S后，电流从电源正极出发，依次经过开关S、L₂、L₁，最终回到电源负极，电流仅一条路径，依次经过两个灯泡，符合串联电路特点。
选项D：闭合开关S后，电流从电源正极出发，经开关S后分为两条路径，分别经过L₁和L₂后汇合回到电源负极，电流有两条路径，属于并联电路，不符合串联要求。
【答案】C
【知识点】串联电路、并联电路
【点评】本题考查串联电路的判断，核心是区分串并联电路的电流路径差异，需准确分析各选项的电流走向，属于基础电路分析题，难度适中。
【难度系数】0.5
2.「2026北京海淀期中，★☆」如图所示的电路，下列说法正确的是（
A.只闭合开关$\mathrm{S}_1$时，两灯泡串联
B.只闭合开关$\mathrm{S}_2$时，两灯泡并联
C.只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，两灯泡并联
D.开关$\mathrm{S}_1$、$\mathrm{S}_2$和$\mathrm{S}_3$都闭合时，电路处于断路状态
C
）A.只闭合开关$\mathrm{S}_1$时，两灯泡串联
B.只闭合开关$\mathrm{S}_2$时，两灯泡并联
C.只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，两灯泡并联
D.开关$\mathrm{S}_1$、$\mathrm{S}_2$和$\mathrm{S}_3$都闭合时，电路处于断路状态
答案
2.C 只闭合开关S₁时,电流从电源正极出发,依次经过S₁、L₁,回到电源负极,电路为L₁的简单电路,故A错误;只闭合开关S₂时,电流从电源正极出发,经过L₂、S₂、L₁回到电源负极,两灯泡串联,故B错误;只闭合开关S₁、S₃时,电流从电源正极出发,分为两条支路,一条支路经过S₁、L₁,另一条支路经过L₂、S₃,然后汇合回到电源负极,两灯泡并联,故C正确;开关S₁、S₂和S₃都闭合时,电流从电源正极出发,不经过用电器直接回到电源负极,电路处于短路状态,故D错误。故选C。
解析
【分析】要判断各选项的正误，需采用电流路径法分析：逐个分析每个选项中开关闭合时，电流从电源正极出发的走向，明确电路中用电器的连接方式，判断是串联、并联，还是断路、短路，进而确定选项对错。
【解析】逐个分析选项：
1. 选项A：只闭合开关$\mathrm{S}_1$时，电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{L}_1$→电源负极，只有$\mathrm{L}_1$接入电路，是简单电路，并非两灯泡串联，故A错误。
2. 选项B：只闭合开关$\mathrm{S}_2$时，电流路径为：电源正极→$\mathrm{L}_2$→$\mathrm{S}_2$→$\mathrm{L}_1$→电源负极，电流只有一条路径，两灯泡串联，并非并联，故B错误。
3. 选项C：只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，电流从电源正极分为两条支路：一条支路为$\mathrm{S}_1$→$\mathrm{L}_1$，另一条支路为$\mathrm{L}_2$→$\mathrm{S}_3$，两条支路汇合后回到电源负极，两灯泡两端都接在电源两端，属于并联，故C正确。
4. 选项D：开关$\mathrm{S}_1$、$\mathrm{S}_2$和$\mathrm{S}_3$都闭合时，电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{S}_2$→$\mathrm{S}_3$→电源负极，不经过任何用电器，属于电源短路，并非断路，故D错误。
综上，正确选项为C。
【答案】C
【知识点】电路串并联判断、短路与断路
【点评】本题考查基础电路的连接方式判断，核心方法是电流路径法，需准确辨别开关闭合后电流的走向，区分串联、并联、短路的不同情况，属于电路入门的基础题型。
【难度系数】0.7
【解析】逐个分析选项：
1. 选项A：只闭合开关$\mathrm{S}_1$时，电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{L}_1$→电源负极，只有$\mathrm{L}_1$接入电路，是简单电路，并非两灯泡串联，故A错误。
2. 选项B：只闭合开关$\mathrm{S}_2$时，电流路径为：电源正极→$\mathrm{L}_2$→$\mathrm{S}_2$→$\mathrm{L}_1$→电源负极，电流只有一条路径，两灯泡串联，并非并联，故B错误。
3. 选项C：只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，电流从电源正极分为两条支路：一条支路为$\mathrm{S}_1$→$\mathrm{L}_1$，另一条支路为$\mathrm{L}_2$→$\mathrm{S}_3$，两条支路汇合后回到电源负极，两灯泡两端都接在电源两端，属于并联，故C正确。
4. 选项D：开关$\mathrm{S}_1$、$\mathrm{S}_2$和$\mathrm{S}_3$都闭合时，电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{S}_2$→$\mathrm{S}_3$→电源负极，不经过任何用电器，属于电源短路，并非断路，故D错误。
综上，正确选项为C。
【答案】C
【知识点】电路串并联判断、短路与断路
【点评】本题考查基础电路的连接方式判断，核心方法是电流路径法，需准确辨别开关闭合后电流的走向，区分串联、并联、短路的不同情况，属于电路入门的基础题型。
【难度系数】0.7
3.「2026湖北武汉新洲月考，★☆」如图所示的电路中，关于各灯之间的连接，下面说法正确的是（
A.$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，只有$\mathrm{L}_1$、$\mathrm{L}_3$两灯并联
B.只闭合$\mathrm{S}_2$时，灯$\mathrm{L}_1$发光
C.$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，三灯并联
D.只闭合$\mathrm{S}_1$时，灯$\mathrm{L}_3$发光
C
）A.$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，只有$\mathrm{L}_1$、$\mathrm{L}_3$两灯并联
B.只闭合$\mathrm{S}_2$时，灯$\mathrm{L}_1$发光
C.$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，三灯并联
D.只闭合$\mathrm{S}_1$时，灯$\mathrm{L}_3$发光
答案
3.C S₁、S₂都闭合时,有3条电流路径,三灯并联,故A错误,C正确;只闭合S₂时,L₁、L₂被短路,只有灯L₃发光,故B错误;只闭合S₁时,L₂、L₃被短路,只有灯L₁发光,故D错误。故选C。
解析
【分析】
要判断不同开关状态下的电路情况，需从电源正极出发，逐一分析电流的路径，确定各用电器是否接入电路、连接方式（串联/并联）。解题时，先明确每个选项对应的开关闭合/断开状态，再梳理电流走向，排除被短路的用电器，最终判断选项的正误。
【解析】
1. 分析$\mathrm{S}_1$、$\mathrm{S}_2$都闭合的情况：电流从电源正极流出，分为三条独立路径：①正极→$\mathrm{L}_3$→$\mathrm{S}_2$→负极；②正极→$\mathrm{S}_1$→$\mathrm{L}_1$→$\mathrm{S}_2$→负极；③正极→$\mathrm{S}_1$→$\mathrm{L}_2$→$\mathrm{S}_2$→负极。三条路径互不干扰，因此三灯并联，故A错误，C正确。
2. 分析只闭合$\mathrm{S}_2$的情况：$\mathrm{S}_1$断开，电流仅能通过$\mathrm{L}_3$所在支路，路径为正极→$\mathrm{L}_3$→$\mathrm{S}_2$→负极，$\mathrm{L}_1$、$\mathrm{L}_2$所在支路因$\mathrm{S}_1$断开无电流，只有$\mathrm{L}_3$发光，故B错误。
3. 分析只闭合$\mathrm{S}_1$的情况：$\mathrm{S}_2$断开，$\mathrm{L}_1$所在支路路径为正极→$\mathrm{S}_1$→$\mathrm{L}_1$→负极；$\mathrm{L}_2$、$\mathrm{L}_3$两端均接电源正极（被短路），只有$\mathrm{L}_1$发光，故D错误。
综上，正确选项为C。
【答案】
C
【知识点】
电路连接（串并联）、电流路径分析、开关对电路的影响
【点评】
本题考查电路的动态分析，核心是通过电流路径判断用电器的连接方式和工作状态，需准确分析开关通断时的电路变化，属于基础电路分析题，难度适中。
【难度系数】
0.5
要判断不同开关状态下的电路情况，需从电源正极出发，逐一分析电流的路径，确定各用电器是否接入电路、连接方式（串联/并联）。解题时，先明确每个选项对应的开关闭合/断开状态，再梳理电流走向，排除被短路的用电器，最终判断选项的正误。
【解析】
1. 分析$\mathrm{S}_1$、$\mathrm{S}_2$都闭合的情况：电流从电源正极流出，分为三条独立路径：①正极→$\mathrm{L}_3$→$\mathrm{S}_2$→负极；②正极→$\mathrm{S}_1$→$\mathrm{L}_1$→$\mathrm{S}_2$→负极；③正极→$\mathrm{S}_1$→$\mathrm{L}_2$→$\mathrm{S}_2$→负极。三条路径互不干扰，因此三灯并联，故A错误，C正确。
2. 分析只闭合$\mathrm{S}_2$的情况：$\mathrm{S}_1$断开，电流仅能通过$\mathrm{L}_3$所在支路，路径为正极→$\mathrm{L}_3$→$\mathrm{S}_2$→负极，$\mathrm{L}_1$、$\mathrm{L}_2$所在支路因$\mathrm{S}_1$断开无电流，只有$\mathrm{L}_3$发光，故B错误。
3. 分析只闭合$\mathrm{S}_1$的情况：$\mathrm{S}_2$断开，$\mathrm{L}_1$所在支路路径为正极→$\mathrm{S}_1$→$\mathrm{L}_1$→负极；$\mathrm{L}_2$、$\mathrm{L}_3$两端均接电源正极（被短路），只有$\mathrm{L}_1$发光，故D错误。
综上，正确选项为C。
【答案】
C
【知识点】
电路连接（串并联）、电流路径分析、开关对电路的影响
【点评】
本题考查电路的动态分析，核心是通过电流路径判断用电器的连接方式和工作状态，需准确分析开关通断时的电路变化，属于基础电路分析题，难度适中。
【难度系数】
0.5
4. 核心素养 科学思维「2026河北石家庄九中月考，★☆」如图所示，关于电路的判断正确的是（
A.只闭合开关$\mathrm{S}_1$时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联
B.只闭合开关$\mathrm{S}_2$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$并联
C.只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$串联
D.闭合所有开关时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{L}_3$短路
D
）A.只闭合开关$\mathrm{S}_1$时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联
B.只闭合开关$\mathrm{S}_2$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$并联
C.只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，灯泡$\mathrm{L}_2$、$\mathrm{L}_3$串联
D.闭合所有开关时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{L}_3$短路
答案
4.D 只闭合开关S₁时,电流从电源正极流出,依次通过L₃、S₁、L₁,回到电源负极,L₁、L₃串联,故A错误;只闭合开关S₂时,电流从电源正极流出,依次通过L₃、S₂、L₂,回到电源负极,L₂、L₃串联,故B错误;只闭合开关S₂、S₃时,L₃被短路,只有L₂接入电路,故C错误;闭合所有开关时,L₃被短路,电流从电源正极流出后分成两条,一条通过L₂,另一条通过L₁,然后汇合回到电源的负极,即L₁、L₂并联,故D正确。故选D。
解析
【分析】要判断各选项的正误，需根据开关的闭合情况，逐一分析电流的路径，明确电路的连接方式（串联、并联），以及是否存在短路现象。具体对每个选项，先确定闭合的开关，再从电源正极出发沿电流方向梳理路径，判断用电器的连接关系。
【解析】
选项A：只闭合开关$\mathrm{S}_1$时，电流路径为：电源正极→$\mathrm{L}_3$→$\mathrm{S}_1$→$\mathrm{L}_1$→电源负极，$\mathrm{L}_1$、$\mathrm{L}_3$串联，并非$\mathrm{L}_1$、$\mathrm{L}_2$串联，故A错误。
选项B：只闭合开关$\mathrm{S}_2$时，电流路径为：电源正极→$\mathrm{L}_3$→$\mathrm{S}_2$→$\mathrm{L}_2$→电源负极，$\mathrm{L}_2$、$\mathrm{L}_3$串联，并非并联，故B错误。
选项C：只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{L}_3$被$\mathrm{S}_3$所在导线短路，电流仅经$\mathrm{L}_2$、$\mathrm{S}_3$回到电源，只有$\mathrm{L}_2$接入电路，故C错误。
选项D：闭合所有开关时，$\mathrm{L}_3$被$\mathrm{S}_1$、$\mathrm{S}_3$所在导线短路，电流从电源正极流出后分为两条支路：一条经$\mathrm{L}_2$，另一条经$\mathrm{L}_1$、$\mathrm{S}_1$，汇合后经$\mathrm{S}_3$回到电源，即$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{L}_3$短路，故D正确。
【答案】D
【知识点】电路连接方式判断、短路现象
【点评】本题考查开关控制下的电路分析，需准确梳理电流路径，区分串联、并联与短路，是初中电路的基础题型，需细心分析避免误判。
【难度系数】0.5
【解析】
选项A：只闭合开关$\mathrm{S}_1$时，电流路径为：电源正极→$\mathrm{L}_3$→$\mathrm{S}_1$→$\mathrm{L}_1$→电源负极，$\mathrm{L}_1$、$\mathrm{L}_3$串联，并非$\mathrm{L}_1$、$\mathrm{L}_2$串联，故A错误。
选项B：只闭合开关$\mathrm{S}_2$时，电流路径为：电源正极→$\mathrm{L}_3$→$\mathrm{S}_2$→$\mathrm{L}_2$→电源负极，$\mathrm{L}_2$、$\mathrm{L}_3$串联，并非并联，故B错误。
选项C：只闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$时，$\mathrm{L}_3$被$\mathrm{S}_3$所在导线短路，电流仅经$\mathrm{L}_2$、$\mathrm{S}_3$回到电源，只有$\mathrm{L}_2$接入电路，故C错误。
选项D：闭合所有开关时，$\mathrm{L}_3$被$\mathrm{S}_1$、$\mathrm{S}_3$所在导线短路，电流从电源正极流出后分为两条支路：一条经$\mathrm{L}_2$，另一条经$\mathrm{L}_1$、$\mathrm{S}_1$，汇合后经$\mathrm{S}_3$回到电源，即$\mathrm{L}_1$、$\mathrm{L}_2$并联，$\mathrm{L}_3$短路，故D正确。
【答案】D
【知识点】电路连接方式判断、短路现象
【点评】本题考查开关控制下的电路分析，需准确梳理电流路径，区分串联、并联与短路，是初中电路的基础题型，需细心分析避免误判。
【难度系数】0.5
