5.「2026山东青岛超银中学月考，★☆」如图所示，要使灯$\mathrm{L}_1$、$\mathrm{L}_2$组成串联电路，应闭合开关
S₂
；要使灯$\mathrm{L}_1$、$\mathrm{L}_2$组成并联电路，应闭合开关S₁、S₃
。答案
5.答案 S₂ S₁、S₃
解析 由题图知,当闭合开关S₂时,灯L₁、L₂首尾相连,是串联电路;当闭合开关S₁、S₃时,灯L₁、L₂首首相连、尾尾相连,是并联电路。
解析 由题图知,当闭合开关S₂时,灯L₁、L₂首尾相连,是串联电路;当闭合开关S₁、S₃时,灯L₁、L₂首首相连、尾尾相连,是并联电路。
解析
【分析】要判断灯$\mathrm{L}_1$、$\mathrm{L}_2$的连接方式，需依据串联、并联电路的电流路径特点分析：串联电路电流只有一条路径，用电器依次连接；并联电路电流有多条独立路径，用电器两端分别连接到电源两极。解题时，沿电流走向，结合开关闭合情况确定电流路径，进而判断电路连接方式。
【解析】1. 串联电路判断：当闭合开关$\mathrm{S}_2$时，电流从电源正极出发，依次经过$\mathrm{S}_2$、$\mathrm{L}_2$、$\mathrm{L}_1$，最终回到电源负极，电流只有一条路径，因此$\mathrm{L}_1$、$\mathrm{L}_2$组成串联电路。2. 并联电路判断：当闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，电流从电源正极出发，分为两条支路：一条支路经$\mathrm{S}_1$、$\mathrm{L}_1$回到电源负极，另一条支路经$\mathrm{L}_2$、$\mathrm{S}_3$回到电源负极，电流有两条独立路径，因此$\mathrm{L}_1$、$\mathrm{L}_2$组成并联电路。
【答案】$\mathrm{S}_2$；$\mathrm{S}_1$、$\mathrm{S}_3$
【知识点】串联电路、并联电路
【点评】本题通过开关的闭合情况考查串联与并联电路的判断，核心是利用电流路径法分析电路，属于电路基础题型，需掌握基本的电路连接特点。
【难度系数】0.6
【解析】1. 串联电路判断：当闭合开关$\mathrm{S}_2$时，电流从电源正极出发，依次经过$\mathrm{S}_2$、$\mathrm{L}_2$、$\mathrm{L}_1$，最终回到电源负极，电流只有一条路径，因此$\mathrm{L}_1$、$\mathrm{L}_2$组成串联电路。2. 并联电路判断：当闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，电流从电源正极出发，分为两条支路：一条支路经$\mathrm{S}_1$、$\mathrm{L}_1$回到电源负极，另一条支路经$\mathrm{L}_2$、$\mathrm{S}_3$回到电源负极，电流有两条独立路径，因此$\mathrm{L}_1$、$\mathrm{L}_2$组成并联电路。
【答案】$\mathrm{S}_2$；$\mathrm{S}_1$、$\mathrm{S}_3$
【知识点】串联电路、并联电路
【点评】本题通过开关的闭合情况考查串联与并联电路的判断，核心是利用电流路径法分析电路，属于电路基础题型，需掌握基本的电路连接特点。
【难度系数】0.6
6.「2026山东东营乐安中学月考，★☆」如图所示电路中，要使灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联，应闭合开关
S₃
；要使灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，应闭合开关S₁与S₂
。答案
6.答案 S₃ S₁与S₂
解析 要使灯L₁、L₂串联,电流只有一条路径,由电路图知,电流从电源正极出发,经L₂、S₃、L₁,回到电源负极,故应闭合S₃,断开S₁、S₂;要使灯L₁、L₂并联,电流有两条路径,故应闭合S₁与S₂,断开S₃。
解析 要使灯L₁、L₂串联,电流只有一条路径,由电路图知,电流从电源正极出发,经L₂、S₃、L₁,回到电源负极,故应闭合S₃,断开S₁、S₂;要使灯L₁、L₂并联,电流有两条路径,故应闭合S₁与S₂,断开S₃。
解析
【分析】
要判断使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联或并联时应闭合的开关，需明确串、并联电路的电流特点：串联电路中电流只有一条路径，依次经过所有用电器；并联电路中电流有多条独立路径，各用电器分别在不同支路中。结合电路图，分析电流从电源正极出发的走向，确定开关的闭合情况：若电流依次经过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$则为串联，若电流分成两条支路分别经过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$则为并联。
【解析】
1. 使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联：电流需只有一条路径，从电源正极出发，依次经过$\mathrm{L}_{2}$、$\mathrm{S}_{3}$、$\mathrm{L}_{1}$，回到电源负极。因此需闭合开关$\mathrm{S}_{3}$，断开$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，此时电流仅沿上述路径流动，两灯串联。
2. 使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联：电流需有两条独立路径，一条为电源正极→$\mathrm{S}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→电源负极，另一条为电源正极→$\mathrm{L}_{2}$→$\mathrm{S}_{2}$→电源负极。因此需闭合开关$\mathrm{S}_{1}$与$\mathrm{S}_{2}$，断开$\mathrm{S}_{3}$，此时两灯各自形成独立支路，为并联。
【答案】
$\mathrm{S}_{3}$；$\mathrm{S}_{1}$与$\mathrm{S}_{2}$
【知识点】
串联电路、并联电路、电路连接
【点评】
本题考查串并联电路的判断，核心是通过分析电流路径确定电路连接方式，属于电路基础题型，需掌握串并联的电流特点，难度适中。
【难度系数】
0.6
要判断使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联或并联时应闭合的开关，需明确串、并联电路的电流特点：串联电路中电流只有一条路径，依次经过所有用电器；并联电路中电流有多条独立路径，各用电器分别在不同支路中。结合电路图，分析电流从电源正极出发的走向，确定开关的闭合情况：若电流依次经过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$则为串联，若电流分成两条支路分别经过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$则为并联。
【解析】
1. 使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联：电流需只有一条路径，从电源正极出发，依次经过$\mathrm{L}_{2}$、$\mathrm{S}_{3}$、$\mathrm{L}_{1}$，回到电源负极。因此需闭合开关$\mathrm{S}_{3}$，断开$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，此时电流仅沿上述路径流动，两灯串联。
2. 使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联：电流需有两条独立路径，一条为电源正极→$\mathrm{S}_{1}$→$\mathrm{L}_{1}$→$\mathrm{S}_{2}$→电源负极，另一条为电源正极→$\mathrm{L}_{2}$→$\mathrm{S}_{2}$→电源负极。因此需闭合开关$\mathrm{S}_{1}$与$\mathrm{S}_{2}$，断开$\mathrm{S}_{3}$，此时两灯各自形成独立支路，为并联。
【答案】
$\mathrm{S}_{3}$；$\mathrm{S}_{1}$与$\mathrm{S}_{2}$
【知识点】
串联电路、并联电路、电路连接
【点评】
本题考查串并联电路的判断，核心是通过分析电流路径确定电路连接方式，属于电路基础题型，需掌握串并联的电流特点，难度适中。
【难度系数】
0.6

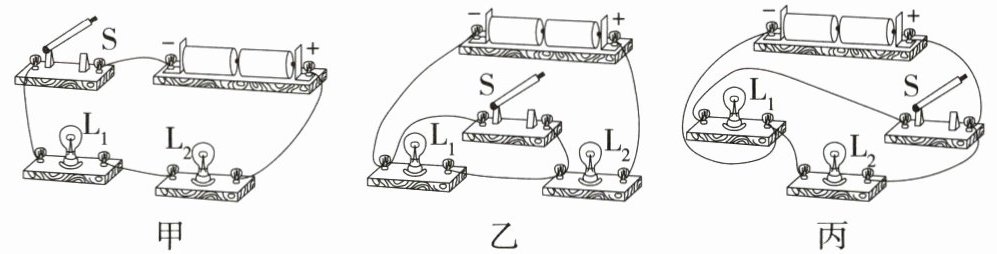

7.「2026河北石家庄二十八中月考，★☆」如图所示，实验小组的同学连接了三个电路来探究开关的控制作用，下列判断正确的是(
A.甲图中，开关S只控制$\mathrm{L}_1$
B.乙图中，闭合开关S时，只有$\mathrm{L}_1$亮
C.丙图中，闭合开关S时，$\mathrm{L}_1$、$\mathrm{L}_2$都亮
D.丙图中，断开开关S时，$\mathrm{L}_1$、$\mathrm{L}_2$都灭
C
)A.甲图中，开关S只控制$\mathrm{L}_1$
B.乙图中，闭合开关S时，只有$\mathrm{L}_1$亮
C.丙图中，闭合开关S时，$\mathrm{L}_1$、$\mathrm{L}_2$都亮
D.丙图中，断开开关S时，$\mathrm{L}_1$、$\mathrm{L}_2$都灭
答案
7.C 甲图中,两灯泡串联,开关控制两个灯泡,故A错误;乙图中,闭合开关S,L₁被短路,L₁不亮,L₂亮,故B错误;丙图中,闭合开关S,电路有两条电流路径,分别经过两个灯泡,即L₁、L₂并联,两灯泡都亮,故C正确;丙图中,断开开关S,电路为L₂的简单电路,L₁不亮,L₂亮,故D错误。故选C。
解析
【分析】
要判断各选项的正误，需逐个分析甲、乙、丙三个电路的电流路径，明确用电器的连接方式（串联/并联）、是否存在短路，进而确定开关对各用电器的控制作用，逐一验证选项。
【解析】
甲图：$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路中开关控制所有用电器，因此开关$\mathrm{S}$同时控制$\mathrm{L}_1$和$\mathrm{L}_2$，故A选项错误。
乙图：闭合开关$\mathrm{S}$后，导线直接连接$\mathrm{L}_1$的两端，造成$\mathrm{L}_1$短路，电流仅通过$\mathrm{L}_2$，因此$\mathrm{L}_1$不亮，$\mathrm{L}_2$亮，故B选项错误。
丙图：闭合开关$\mathrm{S}$时，电流从电源正极流出，经开关后分为两条独立路径，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$回到电源负极，$\mathrm{L}_1$与$\mathrm{L}_2$并联，因此两灯都亮，故C选项正确。
丙图：断开开关$\mathrm{S}$时，$\mathrm{L}_1$所在支路断开，电流仅能通过$\mathrm{L}_2$，因此只有$\mathrm{L}_2$亮，$\mathrm{L}_1$不亮，故D选项错误。
【答案】
C
【知识点】
串联电路、并联电路、短路
【点评】
本题考查基础电路的连接方式、短路判断及开关的控制作用，需准确识别电流路径，判断用电器的工作状态，属于常规电路分析题。
【难度系数】
0.6
要判断各选项的正误，需逐个分析甲、乙、丙三个电路的电流路径，明确用电器的连接方式（串联/并联）、是否存在短路，进而确定开关对各用电器的控制作用，逐一验证选项。
【解析】
甲图：$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路中开关控制所有用电器，因此开关$\mathrm{S}$同时控制$\mathrm{L}_1$和$\mathrm{L}_2$，故A选项错误。
乙图：闭合开关$\mathrm{S}$后，导线直接连接$\mathrm{L}_1$的两端，造成$\mathrm{L}_1$短路，电流仅通过$\mathrm{L}_2$，因此$\mathrm{L}_1$不亮，$\mathrm{L}_2$亮，故B选项错误。
丙图：闭合开关$\mathrm{S}$时，电流从电源正极流出，经开关后分为两条独立路径，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$回到电源负极，$\mathrm{L}_1$与$\mathrm{L}_2$并联，因此两灯都亮，故C选项正确。
丙图：断开开关$\mathrm{S}$时，$\mathrm{L}_1$所在支路断开，电流仅能通过$\mathrm{L}_2$，因此只有$\mathrm{L}_2$亮，$\mathrm{L}_1$不亮，故D选项错误。
【答案】
C
【知识点】
串联电路、并联电路、短路
【点评】
本题考查基础电路的连接方式、短路判断及开关的控制作用，需准确识别电流路径，判断用电器的工作状态，属于常规电路分析题。
【难度系数】
0.6

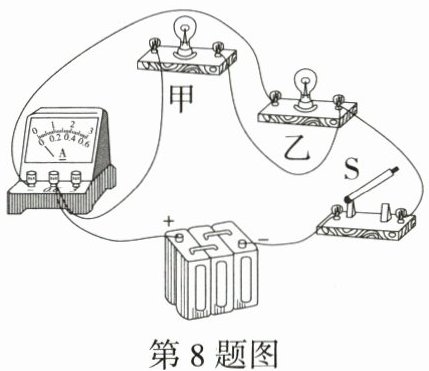

8. 核心素养 科学思维「2026河北廊坊月考，★☆」如图所示的电路中，下列说法正确的是（
A.闭合开关后，电路处于短路状态
B.甲、乙两灯并联，电流表测通过甲灯的电流
C.甲、乙两灯并联，电流表测通过乙灯的电流
D.甲、乙两灯并联，电流表测干路电流
C
）A.闭合开关后，电路处于短路状态
B.甲、乙两灯并联，电流表测通过甲灯的电流
C.甲、乙两灯并联，电流表测通过乙灯的电流
D.甲、乙两灯并联，电流表测干路电流
答案
8.C 由图可知,两灯并联,电流表测通过乙灯的电流。故选C。
解析
【分析】要判断电路的连接方式和电流表的测量对象，需先梳理电流的路径：从电源正极出发，观察电流是否有分支，以此确定电路是串联还是并联；再看电流表与哪个用电器串联，就能明确电流表的测量对象。
【解析】闭合开关后，电流从电源正极流出，分为两条独立支路：一条支路仅经过灯泡甲，另一条支路依次经过电流表、灯泡乙，两条支路的电流汇合后经开关S回到电源负极，因此甲、乙两灯为并联关系；由于电流表与乙灯串联在同一条支路中，所以电流表测量的是通过乙灯的电流。
【答案】C
【知识点】并联电路、电流表的使用
【点评】本题属于电路基础题，重点考查电路连接方式的判断和电流表的测量对象，解题关键是正确分析电流的分支与流向，明确电流表需与被测用电器串联的使用规则。
【难度系数】0.5
【解析】闭合开关后，电流从电源正极流出，分为两条独立支路：一条支路仅经过灯泡甲，另一条支路依次经过电流表、灯泡乙，两条支路的电流汇合后经开关S回到电源负极，因此甲、乙两灯为并联关系；由于电流表与乙灯串联在同一条支路中，所以电流表测量的是通过乙灯的电流。
【答案】C
【知识点】并联电路、电流表的使用
【点评】本题属于电路基础题，重点考查电路连接方式的判断和电流表的测量对象，解题关键是正确分析电流的分支与流向，明确电流表需与被测用电器串联的使用规则。
【难度系数】0.5

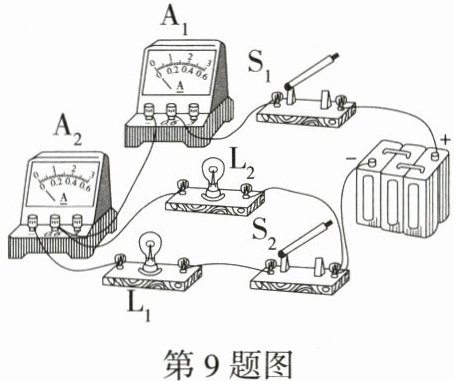

9.「2026辽宁鞍山铁东期中，★☆」多选 如图所示电路中，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，下列对电路的分析正确的是（
A.$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联
B.电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$的电流
C.开关$\mathrm{S}_{1}$断开，$\mathrm{S}_{2}$闭合时，只有$\mathrm{L}_{1}$会熄灭
D.当开关$\mathrm{S}_{2}$断开，$\mathrm{S}_{1}$闭合时，两电流表的示数都会变小
AD
）A.$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联
B.电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$的电流
C.开关$\mathrm{S}_{1}$断开，$\mathrm{S}_{2}$闭合时，只有$\mathrm{L}_{1}$会熄灭
D.当开关$\mathrm{S}_{2}$断开，$\mathrm{S}_{1}$闭合时，两电流表的示数都会变小
答案
9.AD 闭合S₁、S₂,电路有两条电流路径,两灯并联,A₁测干路电流,A₂测通过L₁的电流,故A正确,B错误;S₁在干路上,当S₁断开时,两灯都不发光,故C错误;当S₂断开时,L₁所在支路断路,电流变为0,即A₂的示数变为0,L₂所在支路电流不受影响,干路电流变小,即A₁的示数变小,故D正确。故选A、D。
解析
【分析】
要解决这道题，需先理清闭合开关后的电流路径，判断电路连接方式、电流表测量对象，再逐一分析各选项。首先明确：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流从电源正极出发，经$\mathrm{S}_{1}$后分为两条支路，分别经过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$，最终汇合回到电源负极，属于并联电路；电流表$\mathrm{A}_{1}$在干路，测总电流，$\mathrm{A}_{2}$与$\mathrm{L}_{1}$串联，测$\mathrm{L}_{1}$的电流；开关$\mathrm{S}_{1}$在干路，$\mathrm{S}_{2}$在$\mathrm{L}_{1}$的支路上。
【解析】
1. 分析选项A：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流有两条独立路径，分别通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，A正确。
2. 分析选项B：电流表$\mathrm{A}_{2}$与$\mathrm{L}_{1}$串联，测量的是$\mathrm{L}_{1}$的电流，并非$\mathrm{L}_{2}$的电流，B错误。
3. 分析选项C：开关$\mathrm{S}_{1}$在干路，断开$\mathrm{S}_{1}$时，整个电路断路，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都会熄灭，C错误。
4. 分析选项D：当$\mathrm{S}_{2}$断开时，$\mathrm{L}_{1}$所在支路断路，$\mathrm{A}_{2}$的示数变为0；$\mathrm{L}_{2}$支路不受影响，电流不变，干路电流等于各支路电流之和，因此干路电流变小，$\mathrm{A}_{1}$的示数变小，D正确。
综上，正确选项为AD。
【答案】
AD
【知识点】
并联电路、电流表的使用、电路通断
【点评】
本题考查基础电路分析，需准确判断电路连接方式、电流表测量对象及开关对电路的影响，是初中电学的核心基础题型，需掌握电流路径分析法。
【难度系数】
0.5
要解决这道题，需先理清闭合开关后的电流路径，判断电路连接方式、电流表测量对象，再逐一分析各选项。首先明确：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流从电源正极出发，经$\mathrm{S}_{1}$后分为两条支路，分别经过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$，最终汇合回到电源负极，属于并联电路；电流表$\mathrm{A}_{1}$在干路，测总电流，$\mathrm{A}_{2}$与$\mathrm{L}_{1}$串联，测$\mathrm{L}_{1}$的电流；开关$\mathrm{S}_{1}$在干路，$\mathrm{S}_{2}$在$\mathrm{L}_{1}$的支路上。
【解析】
1. 分析选项A：闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$时，电流有两条独立路径，分别通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$，因此$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，A正确。
2. 分析选项B：电流表$\mathrm{A}_{2}$与$\mathrm{L}_{1}$串联，测量的是$\mathrm{L}_{1}$的电流，并非$\mathrm{L}_{2}$的电流，B错误。
3. 分析选项C：开关$\mathrm{S}_{1}$在干路，断开$\mathrm{S}_{1}$时，整个电路断路，$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都会熄灭，C错误。
4. 分析选项D：当$\mathrm{S}_{2}$断开时，$\mathrm{L}_{1}$所在支路断路，$\mathrm{A}_{2}$的示数变为0；$\mathrm{L}_{2}$支路不受影响，电流不变，干路电流等于各支路电流之和，因此干路电流变小，$\mathrm{A}_{1}$的示数变小，D正确。
综上，正确选项为AD。
【答案】
AD
【知识点】
并联电路、电流表的使用、电路通断
【点评】
本题考查基础电路分析，需准确判断电路连接方式、电流表测量对象及开关对电路的影响，是初中电学的核心基础题型，需掌握电流路径分析法。
【难度系数】
0.5
