4. 如图16-2-15所示，电源电压不变，闭合开关，电压表$\mathrm{V}_1$的示数为6 V，电压表$\mathrm{V}_2$的示数为3.6 V。下列说法不正确的是(
A.电源电压为6 V，$\mathrm{L}_1$两端电压为2.4 V
B.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，$\mathrm{V}_1$测量电源电压
C.将电压表$\mathrm{V}_2$换成电流表，闭合开关后$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮
D.将电压表都换成电流表，闭合开关后$\mathrm{L}_1$和$\mathrm{L}_2$并联
D
)。A.电源电压为6 V，$\mathrm{L}_1$两端电压为2.4 V
B.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，$\mathrm{V}_1$测量电源电压
C.将电压表$\mathrm{V}_2$换成电流表，闭合开关后$\mathrm{L}_1$亮，$\mathrm{L}_2$不亮
D.将电压表都换成电流表，闭合开关后$\mathrm{L}_1$和$\mathrm{L}_2$并联
答案
4. D 【解析】由题图可知,$\mathrm{L}_1$和$\mathrm{L}_2$串联,电压表$\mathrm{V}_1$测量的是灯泡$\mathrm{L}_1$和$\mathrm{L}_2$两端的总电压,电压表$\mathrm{V}_1$的示数为6 V,即电源电压为6 V,电压表$\mathrm{V}_2$的示数为3.6 V,因此$\mathrm{L}_1$两端电压为$U_1 = U - U_2 = 6\ \mathrm{V} - 3.6\ \mathrm{V} = 2.4\ \mathrm{V}$,选项A、B不符合题意;将电压表$\mathrm{V}_2$换成电流表,则灯泡$\mathrm{L}_2$被短路,因此灯泡$\mathrm{L}_1$亮,$\mathrm{L}_2$不亮,选项C不符合题意;将电压表都换成电流表,由于电流表相当于导线,所以此时电源发生短路,选项D符合题意。
解析
【分析】
首先明确电路结构：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联。电压表$\mathrm{V}_1$并联在电源（或$\mathrm{L}_1$和$\mathrm{L}_2$）两端，测量总电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压。再逐一分析选项：A选项利用串联电路电压规律计算$\mathrm{L}_1$电压；B选项判断电路连接方式和$\mathrm{V}_1$的测量对象；C选项分析$\mathrm{V}_2$换为电流表后的电路变化；D选项分析两个电压表都换为电流表后的电路故障，最终选出错误选项。
【解析】
由题图可知，闭合开关后，$\mathrm{L}_1$和$\mathrm{L}_2$串联。电压表$\mathrm{V}_1$测量电源电压，因此电源电压$U = U_{\mathrm{V}_1} = 6\ \mathrm{V}$；电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压，即$U_2 = U_{\mathrm{V}_2} = 3.6\ \mathrm{V}$。根据串联电路电压规律，$\mathrm{L}_1$两端电压$U_1 = U - U_2 = 6\ \mathrm{V} - 3.6\ \mathrm{V} = 2.4\ \mathrm{V}$，故A选项正确；同时，$\mathrm{L}_1$和$\mathrm{L}_2$为串联，$\mathrm{V}_1$测总电压，B选项正确。将$\mathrm{V}_2$换成电流表时，电流表相当于导线，会短路$\mathrm{L}_2$，此时电路为$\mathrm{L}_1$的简单电路，$\mathrm{L}_1$亮、$\mathrm{L}_2$不亮，C选项正确。若将两个电压表都换成电流表，电流表相当于导线，会直接连接电源正负极，造成电源短路，并非$\mathrm{L}_1$和$\mathrm{L}_2$并联，故D选项错误。
【答案】
D
【知识点】
串联电路电压规律；电流表、电压表的使用
【点评】
本题结合串联电路特点考查电表的作用，需准确判断电表测量对象，分析电路变化时要牢记电表的特性，难度适中。
【难度系数】
0.6
首先明确电路结构：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联。电压表$\mathrm{V}_1$并联在电源（或$\mathrm{L}_1$和$\mathrm{L}_2$）两端，测量总电压；电压表$\mathrm{V}_2$并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压。再逐一分析选项：A选项利用串联电路电压规律计算$\mathrm{L}_1$电压；B选项判断电路连接方式和$\mathrm{V}_1$的测量对象；C选项分析$\mathrm{V}_2$换为电流表后的电路变化；D选项分析两个电压表都换为电流表后的电路故障，最终选出错误选项。
【解析】
由题图可知，闭合开关后，$\mathrm{L}_1$和$\mathrm{L}_2$串联。电压表$\mathrm{V}_1$测量电源电压，因此电源电压$U = U_{\mathrm{V}_1} = 6\ \mathrm{V}$；电压表$\mathrm{V}_2$测量$\mathrm{L}_2$两端的电压，即$U_2 = U_{\mathrm{V}_2} = 3.6\ \mathrm{V}$。根据串联电路电压规律，$\mathrm{L}_1$两端电压$U_1 = U - U_2 = 6\ \mathrm{V} - 3.6\ \mathrm{V} = 2.4\ \mathrm{V}$，故A选项正确；同时，$\mathrm{L}_1$和$\mathrm{L}_2$为串联，$\mathrm{V}_1$测总电压，B选项正确。将$\mathrm{V}_2$换成电流表时，电流表相当于导线，会短路$\mathrm{L}_2$，此时电路为$\mathrm{L}_1$的简单电路，$\mathrm{L}_1$亮、$\mathrm{L}_2$不亮，C选项正确。若将两个电压表都换成电流表，电流表相当于导线，会直接连接电源正负极，造成电源短路，并非$\mathrm{L}_1$和$\mathrm{L}_2$并联，故D选项错误。
【答案】
D
【知识点】
串联电路电压规律；电流表、电压表的使用
【点评】
本题结合串联电路特点考查电表的作用，需准确判断电表测量对象，分析电路变化时要牢记电表的特性，难度适中。
【难度系数】
0.6
5.如图16-2-16所示，电源电压保持不变，S₁闭合。当S₂闭合时，电压表的示数(
A.变大
B.变小
C.不变
D.无法确定
C
)。A.变大
B.变小
C.不变
D.无法确定
答案
5. C
解析
【分析】
要判断电压表示数的变化，需分两种开关状态分析：首先明确S₁闭合、S₂断开时，电路为L₂的简单电路，电压表测L₂两端电压（即电源电压）；再分析S₁、S₂都闭合时，L₁与L₂并联，电压表仍测L₂两端电压，根据并联电路电压规律，其示数等于电源电压，电源电压不变，故电压表示数不变。
【解析】
1. 当S₁闭合，S₂断开时，电路为L₂的简单电路，电压表并联在L₂两端，测量电源电压，示数等于电源电压U；
2. 当S₁、S₂都闭合时，L₁与L₂并联，根据并联电路的电压特点：各支路两端电压相等，等于电源电压，可知电压表并联在L₂两端，测量的仍是电源电压U；
3. 由于电源电压保持不变，因此电压表的示数不变，故答案选C。
【答案】
C
【知识点】
并联电路电压规律、电压表的使用
【点评】
本题考查电路分析与并联电路电压的特点，核心是判断不同开关状态下电压表的测量对象，属于初中物理电学基础题，难度较低。
【难度系数】
0.7
要判断电压表示数的变化，需分两种开关状态分析：首先明确S₁闭合、S₂断开时，电路为L₂的简单电路，电压表测L₂两端电压（即电源电压）；再分析S₁、S₂都闭合时，L₁与L₂并联，电压表仍测L₂两端电压，根据并联电路电压规律，其示数等于电源电压，电源电压不变，故电压表示数不变。
【解析】
1. 当S₁闭合，S₂断开时，电路为L₂的简单电路，电压表并联在L₂两端，测量电源电压，示数等于电源电压U；
2. 当S₁、S₂都闭合时，L₁与L₂并联，根据并联电路的电压特点：各支路两端电压相等，等于电源电压，可知电压表并联在L₂两端，测量的仍是电源电压U；
3. 由于电源电压保持不变，因此电压表的示数不变，故答案选C。
【答案】
C
【知识点】
并联电路电压规律、电压表的使用
【点评】
本题考查电路分析与并联电路电压的特点，核心是判断不同开关状态下电压表的测量对象，属于初中物理电学基础题，难度较低。
【难度系数】
0.7
6. 如图16-2-17所示的电路中，电源电压为6 V，当开关S、$\mathrm{S}_1$闭合时，只有一只灯泡发光，且电压表的示数为6 V，产生这一现象的原因可能是(
A.灯$\mathrm{L}_1$处短路
B.灯$\mathrm{L}_1$处断路
C.灯$\mathrm{L}_2$处短路
D.灯$\mathrm{L}_2$处断路
C
)。A.灯$\mathrm{L}_1$处短路
B.灯$\mathrm{L}_1$处断路
C.灯$\mathrm{L}_2$处短路
D.灯$\mathrm{L}_2$处断路
答案
6. C
解析
【分析】
首先明确电路连接：当开关S、S₁闭合时，L₁与L₂串联，电压表测L₁两端的电压。题目要求“只有一只灯泡发光，电压表示数为6V（等于电源电压）”，需结合短路、断路故障对电路的影响，逐一分析选项对应的现象是否符合条件。
【解析】
当S、S₁闭合时，L₁与L₂串联，电压表测L₁两端电压：
A选项：若L₁短路，电压表被短路，示数为0，电路为L₂的简单电路，只有L₂发光，不符合“电压表示数为6V”，错误；
B选项：若L₁断路，电压表串联在电路中，示数等于电源电压6V，但电路中电流极小，L₂不发光，不符合“只有一只灯泡发光”，错误；
C选项：若L₂短路，电路为L₁的简单电路，只有L₁发光（L₂短路不发光）；此时电压表相当于直接接在电源两端，示数等于电源电压6V，完全符合题目条件，正确；
D选项：若L₂断路，整个电路断开，两灯均不发光，电压表无示数，错误。
【答案】
C
【知识点】
串联电路故障分析、电压表的使用
【点评】
本题考查串联电路的故障分析，核心是明确电压表的测量对象，结合短路、断路对电路通路性和电压的影响，逐一验证选项，难度适中，需掌握基本电路故障的判断方法。
【难度系数】
0.5
首先明确电路连接：当开关S、S₁闭合时，L₁与L₂串联，电压表测L₁两端的电压。题目要求“只有一只灯泡发光，电压表示数为6V（等于电源电压）”，需结合短路、断路故障对电路的影响，逐一分析选项对应的现象是否符合条件。
【解析】
当S、S₁闭合时，L₁与L₂串联，电压表测L₁两端电压：
A选项：若L₁短路，电压表被短路，示数为0，电路为L₂的简单电路，只有L₂发光，不符合“电压表示数为6V”，错误；
B选项：若L₁断路，电压表串联在电路中，示数等于电源电压6V，但电路中电流极小，L₂不发光，不符合“只有一只灯泡发光”，错误；
C选项：若L₂短路，电路为L₁的简单电路，只有L₁发光（L₂短路不发光）；此时电压表相当于直接接在电源两端，示数等于电源电压6V，完全符合题目条件，正确；
D选项：若L₂断路，整个电路断开，两灯均不发光，电压表无示数，错误。
【答案】
C
【知识点】
串联电路故障分析、电压表的使用
【点评】
本题考查串联电路的故障分析，核心是明确电压表的测量对象，结合短路、断路对电路通路性和电压的影响，逐一验证选项，难度适中，需掌握基本电路故障的判断方法。
【难度系数】
0.5

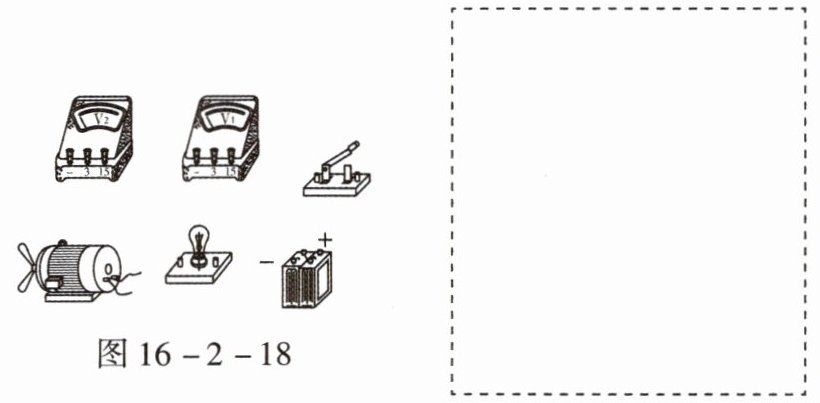

7. 如图16-2-18所示电路，将电灯和电动机组成串联电路，用电压表$\mathrm{V}_1$测量电灯两端的电压，$\mathrm{V}_2$测量电动机两端的电压，电压表示数都不超过3 V，请把图中的实物连接好，并按连接好的实物图在虚线框中画出电路图。
答案
7.
解析
【分析】
要完成本题，需明确：①电压表应并联在被测用电器两端，且电流从正接线柱流入、负接线柱流出；②结合参考答案的连接，电灯与电动机为并联，开关控制整个电路。解题思路：先确定电源、开关的干路连接，再分别连接电灯、电动机的支路，最后将电压表并联在对应用电器两端，保证接线正确，再根据实物图规范绘制电路图。
【解析】
1. 实物连接步骤：
① 电源正极连接开关，开关另一端引出两条支路，分别接电灯的一个接线柱和电压表$\mathrm{V}_1$的正接线柱；
② 电灯的另一个接线柱接电源负极，$\mathrm{V}_1$的负接线柱接电灯的该接线柱，使$\mathrm{V}_1$并联在电灯两端；
③ 电动机的一个接线柱接开关引出的支路线，另一个接线柱接电源负极，电压表$\mathrm{V}_2$的正接线柱接电动机的正接线柱，负接线柱接电动机的负接线柱，使$\mathrm{V}_2$并联在电动机两端，完成实物连接。
2. 电路图绘制：
虚线框内，电源、开关$\mathrm{S}$在干路，电动机$\mathrm{M}$与灯泡并联；$\mathrm{V}_2$并联在$\mathrm{M}$两端，$\mathrm{V}_1$并联在灯泡两端，元件符号规范，连接关系与实物一致。

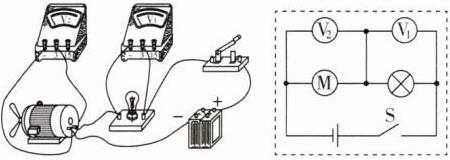

【答案】
【知识点】
电压表使用，电路连接，电路图绘制
【点评】
本题是基础电路作图题，考查电压表的正确使用和简单电路连接，需注意电压表的并联方式及正负接线柱接法，适合巩固电路基础知识。
【难度系数】
0.5
要完成本题，需明确：①电压表应并联在被测用电器两端，且电流从正接线柱流入、负接线柱流出；②结合参考答案的连接，电灯与电动机为并联，开关控制整个电路。解题思路：先确定电源、开关的干路连接，再分别连接电灯、电动机的支路，最后将电压表并联在对应用电器两端，保证接线正确，再根据实物图规范绘制电路图。
【解析】
1. 实物连接步骤：
① 电源正极连接开关，开关另一端引出两条支路，分别接电灯的一个接线柱和电压表$\mathrm{V}_1$的正接线柱；
② 电灯的另一个接线柱接电源负极，$\mathrm{V}_1$的负接线柱接电灯的该接线柱，使$\mathrm{V}_1$并联在电灯两端；
③ 电动机的一个接线柱接开关引出的支路线，另一个接线柱接电源负极，电压表$\mathrm{V}_2$的正接线柱接电动机的正接线柱，负接线柱接电动机的负接线柱，使$\mathrm{V}_2$并联在电动机两端，完成实物连接。
2. 电路图绘制：
虚线框内，电源、开关$\mathrm{S}$在干路，电动机$\mathrm{M}$与灯泡并联；$\mathrm{V}_2$并联在$\mathrm{M}$两端，$\mathrm{V}_1$并联在灯泡两端，元件符号规范，连接关系与实物一致。
【答案】
【知识点】
电压表使用，电路连接，电路图绘制
【点评】
本题是基础电路作图题，考查电压表的正确使用和简单电路连接，需注意电压表的并联方式及正负接线柱接法，适合巩固电路基础知识。
【难度系数】
0.5
8. 请在图16-2-19中的圆圈内填入电表符号“A”或“V”，要求闭合开关S后，两灯均能发光。
图16-2-19
图16-2-19
答案
8.
解析
【分析】
要使闭合开关后两灯均发光，需结合电流表串联、电压表并联的使用规则分析电路：首先明确电路节点，电源正极在左节点，负极经开关在下方节点，L1右端节点与电源负极直接连通，因此L1已直接接在电源两端，只要电路通路就会发光。要让L2也形成通路，需让L2的右端节点与电源正极连通，故连接电源正极和L2右端的圆圈应填电流表（相当于导线，串联）；连接L2右端和电源负极的圆圈应填电压表（相当于开路，并联），这样L2的电流通路为电源正极→电流表→L2→电源负极，两灯均能发光。
【解析】
1. 电流表使用规则：需串联在电路中，相当于导线，不能直接短路用电器；电压表使用规则：需并联在被测电路两端，相当于开路，不会影响电路通路。
2. 分析原电路：L1左端接电源正极，右端节点与电源负极直接相连，因此L1直接并联在电源两端，开关闭合后L1会发光。
3. 要使L2发光，必须让L2两端形成电流通路：L2左端接电源负极侧节点，右端接上方圆圈右端和右侧圆圈左端，因此上方圆圈（接电源正极和L2右端）填电流表，使L2右端与电源正极连通；右侧圆圈（接L2右端和电源负极）填电压表，此时电压表并联在电源两端，不会造成短路，L2的电流路径为：电源正极→电流表→L2→电源负极，形成通路，两灯均发光。
【答案】
8.
【知识点】
电流表使用、电压表使用、电路通路
【点评】
本题考查电流表和电压表的正确使用，核心是掌握“电流表串联、电压表并联”的规则，结合电路通路要求判断电表位置，属于初中电路基础题型，难度适中。
【难度系数】
0.3
要使闭合开关后两灯均发光，需结合电流表串联、电压表并联的使用规则分析电路：首先明确电路节点，电源正极在左节点，负极经开关在下方节点，L1右端节点与电源负极直接连通，因此L1已直接接在电源两端，只要电路通路就会发光。要让L2也形成通路，需让L2的右端节点与电源正极连通，故连接电源正极和L2右端的圆圈应填电流表（相当于导线，串联）；连接L2右端和电源负极的圆圈应填电压表（相当于开路，并联），这样L2的电流通路为电源正极→电流表→L2→电源负极，两灯均能发光。
【解析】
1. 电流表使用规则：需串联在电路中，相当于导线，不能直接短路用电器；电压表使用规则：需并联在被测电路两端，相当于开路，不会影响电路通路。
2. 分析原电路：L1左端接电源正极，右端节点与电源负极直接相连，因此L1直接并联在电源两端，开关闭合后L1会发光。
3. 要使L2发光，必须让L2两端形成电流通路：L2左端接电源负极侧节点，右端接上方圆圈右端和右侧圆圈左端，因此上方圆圈（接电源正极和L2右端）填电流表，使L2右端与电源正极连通；右侧圆圈（接L2右端和电源负极）填电压表，此时电压表并联在电源两端，不会造成短路，L2的电流路径为：电源正极→电流表→L2→电源负极，形成通路，两灯均发光。
【答案】
8.
【知识点】
电流表使用、电压表使用、电路通路
【点评】
本题考查电流表和电压表的正确使用，核心是掌握“电流表串联、电压表并联”的规则，结合电路通路要求判断电表位置，属于初中电路基础题型，难度适中。
【难度系数】
0.3
