9. 在“探究并联电路的电压规律”实验中,小明使用了两个相同的灯泡。

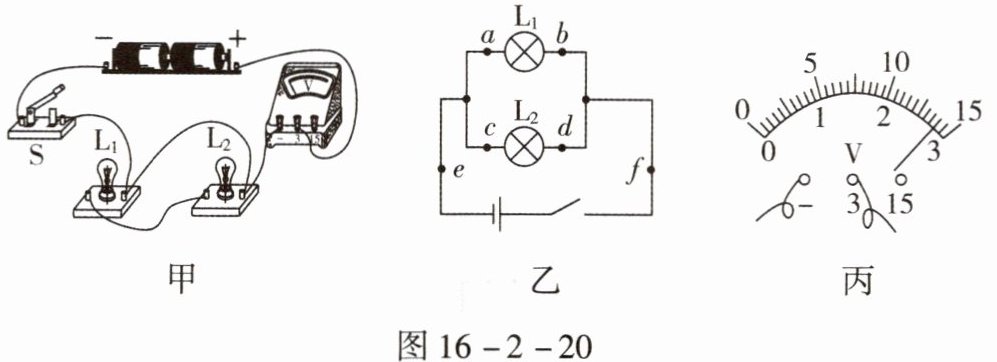

(1)图16-2-20甲是小明已经完成一部分连接的实物电路图,请用笔画线表示导线在图中增加一条导线,使得电压表测量$\mathrm{L}_2$两端的电压。
(2)如图16-2-20乙所示的电路中,将电压表并联在$a$、$b$两点之间时,闭合开关,电压表的示数如图16-2-20丙所示,电压表的示数为
(3)依次将电压表并联到图16-2-20乙电路中的$a$与$b$、$c$与$d$、$e$与$f$之间,小明发现电压表示数相等。由此他得出结论:并联电路中各支路两端的电压相等。此结论
A. 更换不同规格的灯泡,再次实验
B. 将$\mathrm{L}_1$、$\mathrm{L}_2$的位置互换,再次实验
C. 保持电源、灯泡不变,多测量几次电路中三处的电压
(4)小明发现家里客厅的灯$\mathrm{L}_1$比卧室的灯$\mathrm{L}_2$亮,两灯对应的电压$U_1$和$U_2$的大小关系是$U_1$
(1)图16-2-20甲是小明已经完成一部分连接的实物电路图,请用笔画线表示导线在图中增加一条导线,使得电压表测量$\mathrm{L}_2$两端的电压。
(2)如图16-2-20乙所示的电路中,将电压表并联在$a$、$b$两点之间时,闭合开关,电压表的示数如图16-2-20丙所示,电压表的示数为
2.8
V。(3)依次将电压表并联到图16-2-20乙电路中的$a$与$b$、$c$与$d$、$e$与$f$之间,小明发现电压表示数相等。由此他得出结论:并联电路中各支路两端的电压相等。此结论
不科学
(选填“科学”或“不科学”),接下来应该进行的操作是A
。A. 更换不同规格的灯泡,再次实验
B. 将$\mathrm{L}_1$、$\mathrm{L}_2$的位置互换,再次实验
C. 保持电源、灯泡不变,多测量几次电路中三处的电压
(4)小明发现家里客厅的灯$\mathrm{L}_1$比卧室的灯$\mathrm{L}_2$亮,两灯对应的电压$U_1$和$U_2$的大小关系是$U_1$
=
(选填“$＞$”“$=$”或“$＜$”)$U_2$。答案
9.(1)
(2) 2.8
(3) 不科学；A
(4) =
解析
【分析】
本题围绕“探究并联电路的电压规律”实验展开，分四小问梳理思路：
(1) 要测量$\mathrm{L}_2$两端电压，需将电压表并联在$\mathrm{L}_2$两端，结合甲图中电压表已有的接线，补充导线使电压表并联到$\mathrm{L}_2$两端；
(2) 读取电压表示数时，先确定量程，再明确分度值，最后根据指针位置读数；
(3) 实验结论的科学性需考虑普遍性，本次实验使用相同规格灯泡，结论存在偶然性，需更换不同规格灯泡多次实验验证；
(4) 家庭电路中用电器为并联，并联电路各支路电压相等，据此判断两灯电压关系。
【解析】
(1) 要使电压表测量$\mathrm{L}_2$两端电压，需将电压表并联在$\mathrm{L}_2$两端：甲图中电压表已连接负接线柱和“3”接线柱，因此用导线将电压表的“3”接线柱与$\mathrm{L}_2$的左接线柱（或与$\mathrm{L}_1$左接线柱相连的导线端）连接，完成电路连接。
(2) 由图丙可知，电压表选用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，指针指向$2.8\mathrm{V}$，故电压表示数为$2.8\mathrm{V}$。
(3) 本次实验使用了两个相同规格的灯泡，得出“并联电路各支路两端电压相等”的结论具有偶然性，不科学；为使结论具有普遍性，应更换不同规格的灯泡，多次实验，故选A。
(4) 家庭电路中各用电器是并联的，根据并联电路的电压规律，各支路两端电压相等，因此客厅灯$\mathrm{L}_1$和卧室灯$\mathrm{L}_2$的电压$U_1=U_2$。
【答案】
(1)；(2) $2.8$；(3) 不科学；A；(4) $=$
【知识点】
并联电路电压规律，电压表的使用，实验探究的科学性
【点评】
本题考查并联电路电压规律的实验探究，涵盖电压表的使用、实验结论的普遍性、家庭电路的连接特点，重点在于理解实验需多次实验避免偶然性，掌握并联电路电压的基本规律。
【难度系数】
0.6
本题围绕“探究并联电路的电压规律”实验展开，分四小问梳理思路：
(1) 要测量$\mathrm{L}_2$两端电压，需将电压表并联在$\mathrm{L}_2$两端，结合甲图中电压表已有的接线，补充导线使电压表并联到$\mathrm{L}_2$两端；
(2) 读取电压表示数时，先确定量程，再明确分度值，最后根据指针位置读数；
(3) 实验结论的科学性需考虑普遍性，本次实验使用相同规格灯泡，结论存在偶然性，需更换不同规格灯泡多次实验验证；
(4) 家庭电路中用电器为并联，并联电路各支路电压相等，据此判断两灯电压关系。
【解析】
(1) 要使电压表测量$\mathrm{L}_2$两端电压，需将电压表并联在$\mathrm{L}_2$两端：甲图中电压表已连接负接线柱和“3”接线柱，因此用导线将电压表的“3”接线柱与$\mathrm{L}_2$的左接线柱（或与$\mathrm{L}_1$左接线柱相连的导线端）连接，完成电路连接。
(2) 由图丙可知，电压表选用$0∼3\mathrm{V}$量程，分度值为$0.1\mathrm{V}$，指针指向$2.8\mathrm{V}$，故电压表示数为$2.8\mathrm{V}$。
(3) 本次实验使用了两个相同规格的灯泡，得出“并联电路各支路两端电压相等”的结论具有偶然性，不科学；为使结论具有普遍性，应更换不同规格的灯泡，多次实验，故选A。
(4) 家庭电路中各用电器是并联的，根据并联电路的电压规律，各支路两端电压相等，因此客厅灯$\mathrm{L}_1$和卧室灯$\mathrm{L}_2$的电压$U_1=U_2$。
【答案】
(1)
；(2) $2.8$；(3) 不科学；A；(4) $=$【知识点】
并联电路电压规律，电压表的使用，实验探究的科学性
【点评】
本题考查并联电路电压规律的实验探究，涵盖电压表的使用、实验结论的普遍性、家庭电路的连接特点，重点在于理解实验需多次实验避免偶然性，掌握并联电路电压的基本规律。
【难度系数】
0.6
10. 如图16-2-21所示的电路，电源电压恒定不变。
(1)当a、b都是电压表时，闭合开关S₁和S₂，a、b示数分别是6 V、3.5 V，那么灯L₁、L₂两端的电压各是多少？
(2)当a、b都是电流表时，断开开关S₂，闭合开关S₁，a、b示数分别是0.28 A、0.5 A，那么通过灯L₁、L₂的电流各是多少？此时灯L₁两端的电压是多少？
(1)当a、b都是电压表时，闭合开关S₁和S₂，a、b示数分别是6 V、3.5 V，那么灯L₁、L₂两端的电压各是多少？
(2)当a、b都是电流表时，断开开关S₂，闭合开关S₁，a、b示数分别是0.28 A、0.5 A，那么通过灯L₁、L₂的电流各是多少？此时灯L₁两端的电压是多少？
答案
10.(1) 灯$\mathrm{L}_2$两端的电压为3.5 V,灯$\mathrm{L}_1$两端的电压是2.5 V;(2) 通过灯$\mathrm{L}_1$的电流是0.22 A,通过灯$\mathrm{L}_2$的电流是0.28 A,灯$\mathrm{L}_1$两端的电压为6 V。
解析
【分析】
先根据开关状态和电表类型判断电路连接方式，明确各电表的测量对象：
(1) 当a、b为电压表时，电压表相当于开路，闭合S₁、S₂后，L₁与L₂串联。电压表a并联在电源两端，测总电压；电压表b并联在L₂两端，测L₂的电压。利用串联电路电压规律可求L₁的电压。
(2) 当a、b为电流表时，电流表相当于导线，断开S₂、闭合S₁后，L₁与L₂并联。电流表a与L₂串联，测L₂的电流；电流表b在干路，测总电流。利用并联电路电流规律求L₁的电流，并联电路各支路电压等于电源电压，可得L₁两端电压。
【解析】
(1) 当a、b为电压表，闭合S₁、S₂时，L₁与L₂串联：
电压表a测电源总电压，即U = 6V；
电压表b测L₂两端电压，即U₂ = 3.5V；
根据串联电路电压规律U = U₁ + U₂，得L₁两端电压：U₁ = U - U₂ = 6V - 3.5V = 2.5V。
(2) 当a、b为电流表，断开S₂、闭合S₁时，L₁与L₂并联：
电流表a测L₂的电流，即I₂ = 0.28A；
电流表b测干路总电流，即I = 0.5A；
根据并联电路电流规律I = I₁ + I₂，得通过L₁的电流：I₁ = I - I₂ = 0.5A - 0.28A = 0.22A；
并联电路中各支路电压等于电源电压，故L₁两端电压等于电源电压，即U₁' = 6V。
【答案】
(1) L₁两端电压为2.5 V，L₂两端电压为3.5 V；(2) 通过L₁的电流为0.22 A，通过L₂的电流为0.28 A，L₁两端电压为6 V。
【知识点】
串联电路电压规律；并联电路电流规律；电表测量对象判断
【点评】
本题考查串并联电路的电流、电压规律，核心是先判断电路连接方式和电表测量对象，再结合规律计算，属于电路基础应用题型，需掌握电表使用规则和串并联电路特点。
【难度系数】
0.3
先根据开关状态和电表类型判断电路连接方式，明确各电表的测量对象：
(1) 当a、b为电压表时，电压表相当于开路，闭合S₁、S₂后，L₁与L₂串联。电压表a并联在电源两端，测总电压；电压表b并联在L₂两端，测L₂的电压。利用串联电路电压规律可求L₁的电压。
(2) 当a、b为电流表时，电流表相当于导线，断开S₂、闭合S₁后，L₁与L₂并联。电流表a与L₂串联，测L₂的电流；电流表b在干路，测总电流。利用并联电路电流规律求L₁的电流，并联电路各支路电压等于电源电压，可得L₁两端电压。
【解析】
(1) 当a、b为电压表，闭合S₁、S₂时，L₁与L₂串联：
电压表a测电源总电压，即U = 6V；
电压表b测L₂两端电压，即U₂ = 3.5V；
根据串联电路电压规律U = U₁ + U₂，得L₁两端电压：U₁ = U - U₂ = 6V - 3.5V = 2.5V。
(2) 当a、b为电流表，断开S₂、闭合S₁时，L₁与L₂并联：
电流表a测L₂的电流，即I₂ = 0.28A；
电流表b测干路总电流，即I = 0.5A；
根据并联电路电流规律I = I₁ + I₂，得通过L₁的电流：I₁ = I - I₂ = 0.5A - 0.28A = 0.22A；
并联电路中各支路电压等于电源电压，故L₁两端电压等于电源电压，即U₁' = 6V。
【答案】
(1) L₁两端电压为2.5 V，L₂两端电压为3.5 V；(2) 通过L₁的电流为0.22 A，通过L₂的电流为0.28 A，L₁两端电压为6 V。
【知识点】
串联电路电压规律；并联电路电流规律；电表测量对象判断
【点评】
本题考查串并联电路的电流、电压规律，核心是先判断电路连接方式和电表测量对象，再结合规律计算，属于电路基础应用题型，需掌握电表使用规则和串并联电路特点。
【难度系数】
0.3
