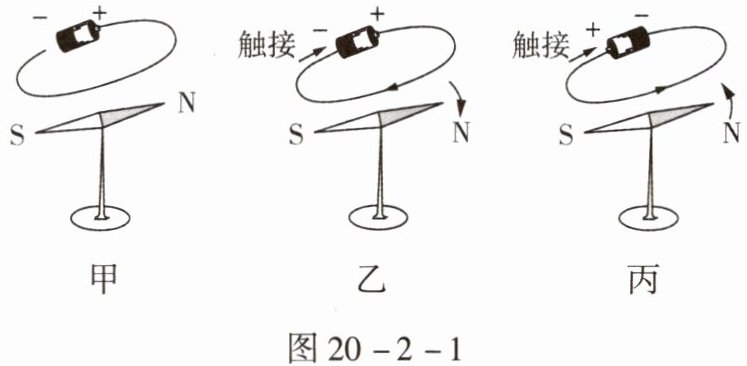

1.小明学习了磁现象后，对图20-2-1中甲、乙、丙所示实验进行了探究。由实验现象可知：
(1)通电导线周围存在磁场，且磁场的方向与方向有关；
(2)断开电源后，小磁针恢复到图20-2-1甲所示状态，因为小磁针受到了的作用。

图20-2-1

1.(1)电流 (2)地磁场

【分析】
首先观察甲、乙、丙三个实验：甲图中导线未通电，小磁针不偏转；乙、丙图中导线通电，且电流方向不同，小磁针的偏转方向也不同，由此可推导通电导线周围磁场的相关结论；断开电源后小磁针恢复原状，结合地球的磁场特点分析原因。
【解析】
(1)对比乙、丙两图，导线中电流方向改变时，小磁针的偏转方向也改变，说明通电导线周围存在磁场，且磁场方向与电流方向有关；
(2)地球本身是巨大的磁体，周围存在地磁场，断开电源后，通电导线的磁场消失，小磁针在地磁场的作用下，恢复到原来的南北指向状态，即图甲的状态。
【答案】
(1)电流 (2)地磁场
【知识点】
电流的磁效应、地磁场
【点评】
本题通过奥斯特实验的不同情况，考查电流的磁效应和地磁场的基础知识，属于基础题型，重点考查学生对实验现象的分析与归纳能力。
【难度系数】
0.7
