1. 串联电路用电器分担
电压
（电压/电流），电阻越大，分电压越大
；并联电路用电器分担电流
（电压/电流），电阻越大，分电流越小
。答案
1. 电压 分电压越大 电流 分电流越小
解析
【分析】
要解决这道题，需先明确串并联电路的电流、电压特点，再结合欧姆定律分析：串联电路中电流处处相等，根据欧姆定律$U=IR$，电流相同时，电阻越大的用电器两端电压越大，因此串联电路用电器分担电压；并联电路中各支路两端电压相等，根据欧姆定律$I=\frac{U}{R}$，电压相同时，电阻越大的支路电流越小，因此并联电路用电器分担电流。据此可逐一填空。
【解析】
1. 串联电路的电流处处相等，由$U=IR$可知，电流一定时，电阻越大，两端电压越大，所以串联电路用电器分担电压，电阻越大，分电压越大；
2. 并联电路各支路两端电压相等，由$I=\frac{U}{R}$可知，电压一定时，电阻越大，支路电流越小，所以并联电路用电器分担电流，电阻越大，分电流越小。
【答案】
电压 分电压越大 电流 分电流越小
【知识点】
串联分压、并联分流
【点评】
本题考查串并联电路的基本规律，属于电学基础概念题，需牢记串并联电路的电流、电压特点，结合欧姆定律即可轻松解答。
【难度系数】
0.3
要解决这道题，需先明确串并联电路的电流、电压特点，再结合欧姆定律分析：串联电路中电流处处相等，根据欧姆定律$U=IR$，电流相同时，电阻越大的用电器两端电压越大，因此串联电路用电器分担电压；并联电路中各支路两端电压相等，根据欧姆定律$I=\frac{U}{R}$，电压相同时，电阻越大的支路电流越小，因此并联电路用电器分担电流。据此可逐一填空。
【解析】
1. 串联电路的电流处处相等，由$U=IR$可知，电流一定时，电阻越大，两端电压越大，所以串联电路用电器分担电压，电阻越大，分电压越大；
2. 并联电路各支路两端电压相等，由$I=\frac{U}{R}$可知，电压一定时，电阻越大，支路电流越小，所以并联电路用电器分担电流，电阻越大，分电流越小。
【答案】
电压 分电压越大 电流 分电流越小
【知识点】
串联分压、并联分流
【点评】
本题考查串并联电路的基本规律，属于电学基础概念题，需牢记串并联电路的电流、电压特点，结合欧姆定律即可轻松解答。
【难度系数】
0.3
2. 如图所示，电源电压不变，闭合开关S，当滑动变阻器$R_P$的滑片向右滑动时，各表的示数变化情况：表A示数
变小
，表V₁示数变小
，表V₂示数变大
。（变大/不变/变小）答案
2. 变小 变小 变大
解析
【分析】首先明确电路结构：定值电阻$ R $与滑动变阻器$ R_P $串联，电流表$ A $测串联电路的总电流，电压表$ V_1 $测定值电阻$ R $两端的电压，电压表$ V_2 $测滑动变阻器$ R_P $两端的电压。当滑动变阻器的滑片向右滑动时，接入电路的电阻变大，导致电路总电阻变大。结合电源电压不变，根据欧姆定律分析电流变化，再利用串联电路电压规律分析两个电压表的示数变化。
【解析】1. 电路连接：$ R $与$ R_P $串联，$ A $测电路电流，$ V_1 $测$ R $的电压，$ V_2 $测$ R_P $的电压。2. 滑片右移，$ R_P $接入电阻变大，总电阻$ R_{总}=R+R_P $变大。3. 电源电压$ U $不变，由欧姆定律$ I=\frac{U}{R_{总}} $，总电流$ I $变小，故电流表$ A $示数变小。4. 定值电阻$ R $阻值不变，其电压$ U_1=IR $，因$ I $变小，所以$ U_1 $变小，即$ V_1 $示数变小。5. 根据串联电路电压规律$ U=U_1+U_2 $，得$ U_2=U-U_1 $，$ U $不变，$ U_1 $变小，因此$ U_2 $变大，即$ V_2 $示数变大。
【答案】变小 变小 变大
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题是典型的串联电路动态分析题，考查串联电路的电压、电流规律及欧姆定律的应用，解题关键是理清电路结构，明确各电表测量对象，再结合电阻变化逐步推导各电表示数变化，属于基础题型。
【难度系数】0.6
【解析】1. 电路连接：$ R $与$ R_P $串联，$ A $测电路电流，$ V_1 $测$ R $的电压，$ V_2 $测$ R_P $的电压。2. 滑片右移，$ R_P $接入电阻变大，总电阻$ R_{总}=R+R_P $变大。3. 电源电压$ U $不变，由欧姆定律$ I=\frac{U}{R_{总}} $，总电流$ I $变小，故电流表$ A $示数变小。4. 定值电阻$ R $阻值不变，其电压$ U_1=IR $，因$ I $变小，所以$ U_1 $变小，即$ V_1 $示数变小。5. 根据串联电路电压规律$ U=U_1+U_2 $，得$ U_2=U-U_1 $，$ U $不变，$ U_1 $变小，因此$ U_2 $变大，即$ V_2 $示数变大。
【答案】变小 变小 变大
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题是典型的串联电路动态分析题，考查串联电路的电压、电流规律及欧姆定律的应用，解题关键是理清电路结构，明确各电表测量对象，再结合电阻变化逐步推导各电表示数变化，属于基础题型。
【难度系数】0.6
3. 如图所示，电源电压不变，闭合开关S，当滑片向左滑动时，各表的示数变化情况：表A示数
变大
，表A₁示数不变
，表A₂示数变大
，表A₃示数不变
。（变大//不变//变小）答案
3. 变大 不变 变大 不变
解析
【分析】首先明确电路结构：$R_1$与滑动变阻器$R_P$并联，电流表$\mathrm{A}$测干路电流，$\mathrm{A}_1$测$R_1$支路的电流，$\mathrm{A}_2$测滑动变阻器左端支路的电流，$\mathrm{A}_3$测滑动变阻器右端支路的电流。电源电压保持不变，根据并联电路的电压特点，各支路两端电压等于电源电压。结合欧姆定律和并联电路的电流规律分析各电表示数变化：定值电阻$R_1$的阻值不变，其两端电压等于电源电压，所以通过$R_1$的电流不变；滑动变阻器滑片左移时，左端接入电路的电阻变小，该支路电流变大；干路电流等于各支路电流之和，因此干路电流变大；滑动变阻器右端接入电路的电阻不变，所以该支路电流不变。
【解析】解：由电路图可知，$R_1$与滑动变阻器并联，电流表$\mathrm{A}$测干路电流，$\mathrm{A}_1$测$R_1$支路的电流，$\mathrm{A}_2$测滑动变阻器左端支路的电流，$\mathrm{A}_3$测滑动变阻器右端支路的电流。
1. 对于$R_1$支路：电源电压$U$不变，$R_1$为定值电阻，根据欧姆定律$I=\frac{U}{R}$，通过$R_1$的电流$I_1=\frac{U}{R_1}$不变，故电流表$\mathrm{A}_1$示数不变。
2. 对于滑动变阻器左端支路：滑片向左滑动时，左端接入电路的电阻变小，该支路电压等于电源电压$U$不变，根据$I=\frac{U}{R}$，该支路电流变大，故电流表$\mathrm{A}_2$示数变大。
3. 干路电流：并联电路中干路电流等于各支路电流之和，即$I=I_1+I_{\mathrm{滑左}}$，$I_1$不变，$I_{\mathrm{滑左}}$变大，所以干路电流变大，电流表$\mathrm{A}$示数变大。
4. 对于滑动变阻器右端支路：右端接入电路的电阻不变，两端电压等于电源电压$U$不变，根据$I=\frac{U}{R}$，该支路电流不变，故电流表$\mathrm{A}_3$示数不变。
【答案】变大 不变 变大 不变
【知识点】并联电路电流规律、欧姆定律、滑动变阻器的使用
【点评】本题考查并联电路特点与欧姆定律的综合应用，关键是正确判断各电流表测量的电流，理清滑动变阻器滑片移动时接入电阻的变化，结合并联电路规律分析电表示数变化，需学生掌握电路分析的基本方法。
【难度系数】0.5
【解析】解：由电路图可知，$R_1$与滑动变阻器并联，电流表$\mathrm{A}$测干路电流，$\mathrm{A}_1$测$R_1$支路的电流，$\mathrm{A}_2$测滑动变阻器左端支路的电流，$\mathrm{A}_3$测滑动变阻器右端支路的电流。
1. 对于$R_1$支路：电源电压$U$不变，$R_1$为定值电阻，根据欧姆定律$I=\frac{U}{R}$，通过$R_1$的电流$I_1=\frac{U}{R_1}$不变，故电流表$\mathrm{A}_1$示数不变。
2. 对于滑动变阻器左端支路：滑片向左滑动时，左端接入电路的电阻变小，该支路电压等于电源电压$U$不变，根据$I=\frac{U}{R}$，该支路电流变大，故电流表$\mathrm{A}_2$示数变大。
3. 干路电流：并联电路中干路电流等于各支路电流之和，即$I=I_1+I_{\mathrm{滑左}}$，$I_1$不变，$I_{\mathrm{滑左}}$变大，所以干路电流变大，电流表$\mathrm{A}$示数变大。
4. 对于滑动变阻器右端支路：右端接入电路的电阻不变，两端电压等于电源电压$U$不变，根据$I=\frac{U}{R}$，该支路电流不变，故电流表$\mathrm{A}_3$示数不变。
【答案】变大 不变 变大 不变
【知识点】并联电路电流规律、欧姆定律、滑动变阻器的使用
【点评】本题考查并联电路特点与欧姆定律的综合应用，关键是正确判断各电流表测量的电流，理清滑动变阻器滑片移动时接入电阻的变化，结合并联电路规律分析电表示数变化，需学生掌握电路分析的基本方法。
【难度系数】0.5
4. (达州中考)如图所示，$R_1$为定值电阻，$R_2$为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（
A.电流表示数变大，电压表$\mathrm{V}_1$示数变小
B.电流表示数变小，电压表$\mathrm{V}_2$示数变大
C.电压表$\mathrm{V}_1$与电流表示数的比值变大
D.电压表$\mathrm{V}_2$与电流表示数的比值变小
B
）A.电流表示数变大，电压表$\mathrm{V}_1$示数变小
B.电流表示数变小，电压表$\mathrm{V}_2$示数变大
C.电压表$\mathrm{V}_1$与电流表示数的比值变大
D.电压表$\mathrm{V}_2$与电流表示数的比值变小
答案
4. B
解析
【分析】首先明确电路结构：定值电阻$R_1$与滑动变阻器$R_2$串联，电流表测串联电路的总电流，电压表$\mathrm{V}_1$测$R_1$两端电压，电压表$\mathrm{V}_2$测$R_2$两端电压。当滑片$P$向右移动时，滑动变阻器接入电路的电阻变化，结合串联电路规律和欧姆定律分析电流、电压的变化，再逐一判断选项。
【解析】
1. 电路总电阻变化：滑片$P$向右移动，滑动变阻器$R_2$接入电路的电阻变大，串联电路总电阻$R_{\mathrm{总}}=R_1+R_2$，因此总电阻变大。
2. 电流表示数变化：电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，总电阻变大，电路电流$I$变小，即电流表示数变小。
3. 电压表$\mathrm{V}_1$示数变化：$\mathrm{V}_1$测$R_1$两端电压，$U_1=IR_1$，$R_1$为定值电阻，电流$I$变小，故$U_1$变小，$\mathrm{V}_1$示数变小。
4. 电压表$\mathrm{V}_2$示数变化：根据串联电路电压规律$U=U_1+U_2$，电源电压$U$不变，$U_1$变小，因此$U_2=U-U_1$变大，即$\mathrm{V}_2$示数变大。
5. 选项判断：
A选项：电流表示数变大（错误，实际变小），排除；
B选项：电流表示数变小、$\mathrm{V}_2$示数变大（均正确），符合；
C选项：$\mathrm{V}_1$与电流表示数的比值为$\frac{U_1}{I}=R_1$，$R_1$是定值，比值不变，错误；
D选项：$\mathrm{V}_2$与电流表示数的比值为$\frac{U_2}{I}=R_2$，滑片右移$R_2$变大，比值变大，错误。
【答案】B
【知识点】串联电路电压规律、欧姆定律应用、滑动变阻器动态分析
【点评】本题为串联电路动态分析题，需明确各电表测量对象，结合欧姆定律和串联电路规律逐步推导，避免混淆电压与电流的比值对应的物理量，是中考常见题型。
【难度系数】0.5
【解析】
1. 电路总电阻变化：滑片$P$向右移动，滑动变阻器$R_2$接入电路的电阻变大，串联电路总电阻$R_{\mathrm{总}}=R_1+R_2$，因此总电阻变大。
2. 电流表示数变化：电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，总电阻变大，电路电流$I$变小，即电流表示数变小。
3. 电压表$\mathrm{V}_1$示数变化：$\mathrm{V}_1$测$R_1$两端电压，$U_1=IR_1$，$R_1$为定值电阻，电流$I$变小，故$U_1$变小，$\mathrm{V}_1$示数变小。
4. 电压表$\mathrm{V}_2$示数变化：根据串联电路电压规律$U=U_1+U_2$，电源电压$U$不变，$U_1$变小，因此$U_2=U-U_1$变大，即$\mathrm{V}_2$示数变大。
5. 选项判断：
A选项：电流表示数变大（错误，实际变小），排除；
B选项：电流表示数变小、$\mathrm{V}_2$示数变大（均正确），符合；
C选项：$\mathrm{V}_1$与电流表示数的比值为$\frac{U_1}{I}=R_1$，$R_1$是定值，比值不变，错误；
D选项：$\mathrm{V}_2$与电流表示数的比值为$\frac{U_2}{I}=R_2$，滑片右移$R_2$变大，比值变大，错误。
【答案】B
【知识点】串联电路电压规律、欧姆定律应用、滑动变阻器动态分析
【点评】本题为串联电路动态分析题，需明确各电表测量对象，结合欧姆定律和串联电路规律逐步推导，避免混淆电压与电流的比值对应的物理量，是中考常见题型。
【难度系数】0.5
5.（淄博中考）如图所示电路，闭合开关S，滑动变阻器的滑片P向右移动时 （
A.电流表的示数不变，电压表的示数不变
B.电流表的示数变小，电压表的示数变大
C.电流表的示数不变，电压表的示数变大
D.电流表的示数变小，电压表的示数不变
A
）A.电流表的示数不变，电压表的示数不变
B.电流表的示数变小，电压表的示数变大
C.电流表的示数不变，电压表的示数变大
D.电流表的示数变小，电压表的示数不变
答案
5. A
解析
【分析】首先分析电路结构：R₁与滑动变阻器R₂并联，电流表测量通过R₁支路的电流，电压表测量电源两端的电压。根据并联电路的特点，各支路独立工作、互不影响，且电源电压保持恒定。当滑片P向右移动时，滑动变阻器R₂的阻值变化不会影响R₁支路，结合欧姆定律即可判断电表示数的变化。
【解析】由电路图可知，R₁与R₂并联，电流表测R₁支路的电流，电压表测电源两端的电压。①电源电压不变，因此滑片移动时，电压表的示数始终等于电源电压，保持不变；②并联电路中各支路独立工作、互不影响，所以滑片移动时，R₁两端的电压等于电源电压，且R₁的阻值不变，根据欧姆定律$I=\frac{U}{R}$，通过R₁的电流不变，即电流表的示数不变。综上，电流表的示数不变，电压表的示数不变，对应选项A。
【答案】A
【知识点】并联电路特点、欧姆定律、电表测量对象判断
【点评】本题属于基础电路分析题，关键是正确识别电路连接方式和电表的测量范围，利用并联电路的独立性和欧姆定律就能快速得出结论，难度较低。
【难度系数】0.6
【解析】由电路图可知，R₁与R₂并联，电流表测R₁支路的电流，电压表测电源两端的电压。①电源电压不变，因此滑片移动时，电压表的示数始终等于电源电压，保持不变；②并联电路中各支路独立工作、互不影响，所以滑片移动时，R₁两端的电压等于电源电压，且R₁的阻值不变，根据欧姆定律$I=\frac{U}{R}$，通过R₁的电流不变，即电流表的示数不变。综上，电流表的示数不变，电压表的示数不变，对应选项A。
【答案】A
【知识点】并联电路特点、欧姆定律、电表测量对象判断
【点评】本题属于基础电路分析题，关键是正确识别电路连接方式和电表的测量范围，利用并联电路的独立性和欧姆定律就能快速得出结论，难度较低。
【难度系数】0.6

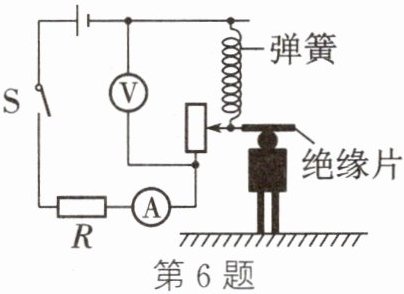

6.（乐山中考改编）小嘉同学设计了一款身高测量仪，其工作原理如图所示。已知电压表、电流表示数分别为U、I，电压表、电流表示数变化量分别为ΔU、ΔI，则下列说法正确的是（
A.被测人员身高越高，整个电路中的总电阻越小
B.被测人员身高越高，整个电路中的电流越大
C.无论被测人员身高如何，$\frac{U}{I}$的值不变
D.无论被测人员身高如何，$\left| \frac{\Delta U}{\Delta I} \right|$的值不变
D
）A.被测人员身高越高，整个电路中的总电阻越小
B.被测人员身高越高，整个电路中的电流越大
C.无论被测人员身高如何，$\frac{U}{I}$的值不变
D.无论被测人员身高如何，$\left| \frac{\Delta U}{\Delta I} \right|$的值不变
答案
6. D
解析
【分析】首先明确电路结构：定值电阻R与滑动变阻器串联，电流表测电路总电流，电压表测滑动变阻器两端电压。分析被测身高变化时滑动变阻器接入电阻的改变，结合欧姆定律判断各选项：身高越高，滑片上移，滑动变阻器接入电阻越大，总电阻、电流会随之变化；再推导电压变化量与电流变化量的关系，判断对应比值是否恒定。
【解析】
电路中，定值电阻R与滑动变阻器串联，电源电压恒定，电流表测电路电流I，电压表测滑动变阻器两端电压U。
1. 分析选项A：被测身高越高，滑动变阻器滑片向上移动，接入电路的电阻丝变长，接入电阻$R_{滑}$变大，总电阻$R_{总}=R+R_{滑}$变大，故A错误；
2. 分析选项B：电源电压$U_{总}$不变，总电阻变大，由欧姆定律$I=\frac{U_{总}}{R_{总}}$，电路电流I变小，故B错误；
3. 分析选项C：电压表测滑动变阻器电压，电流表测电流，$\frac{U}{I}=R_{滑}$，身高越高$R_{滑}$越大，因此$\frac{U}{I}$的值变大，故C错误；
4. 分析选项D：总电压$U_{总}=U_{R}+U_{滑}$，其中定值电阻电压$U_{R}=IR$，因此$U_{滑}=U_{总}-IR$。对其取变化量：$\Delta U_{滑}=\Delta(U_{总}-IR)=-R·\Delta I$（$U_{总}$不变，$\Delta U_{总}=0$），则$\left|\frac{\Delta U_{滑}}{\Delta I}\right|=R$，R是定值电阻，无论身高如何，R不变，故该值不变，D正确。
【答案】D
【知识点】串联电路特点、欧姆定律应用
【点评】本题结合身高测量仪的实际场景，考查串联电路规律和欧姆定律的应用，关键是明确滑动变阻器接入电阻的变化，以及电压变化量与电流变化量的关系，属于中等难度的电路分析题。
【难度系数】0.5
【解析】
电路中，定值电阻R与滑动变阻器串联，电源电压恒定，电流表测电路电流I，电压表测滑动变阻器两端电压U。
1. 分析选项A：被测身高越高，滑动变阻器滑片向上移动，接入电路的电阻丝变长，接入电阻$R_{滑}$变大，总电阻$R_{总}=R+R_{滑}$变大，故A错误；
2. 分析选项B：电源电压$U_{总}$不变，总电阻变大，由欧姆定律$I=\frac{U_{总}}{R_{总}}$，电路电流I变小，故B错误；
3. 分析选项C：电压表测滑动变阻器电压，电流表测电流，$\frac{U}{I}=R_{滑}$，身高越高$R_{滑}$越大，因此$\frac{U}{I}$的值变大，故C错误；
4. 分析选项D：总电压$U_{总}=U_{R}+U_{滑}$，其中定值电阻电压$U_{R}=IR$，因此$U_{滑}=U_{总}-IR$。对其取变化量：$\Delta U_{滑}=\Delta(U_{总}-IR)=-R·\Delta I$（$U_{总}$不变，$\Delta U_{总}=0$），则$\left|\frac{\Delta U_{滑}}{\Delta I}\right|=R$，R是定值电阻，无论身高如何，R不变，故该值不变，D正确。
【答案】D
【知识点】串联电路特点、欧姆定律应用
【点评】本题结合身高测量仪的实际场景，考查串联电路规律和欧姆定律的应用，关键是明确滑动变阻器接入电阻的变化，以及电压变化量与电流变化量的关系，属于中等难度的电路分析题。
【难度系数】0.5
7. 如图所示，电路中电源的电压不变，灯的电阻不变，闭合开关后，当滑动变阻器的滑片P向右移动时，电压表$\mathrm{V}_1$的示数将
变小
，电压表$\mathrm{V}_2$的示数将变大
，电流表$\mathrm{A}$的示数将变大
。（变大/不变/变小）答案
7. 变小 变大 变大
解析
【分析】
首先明确电路连接：灯泡与滑动变阻器串联，电流表测串联电路的总电流，电压表$\mathrm{V}_1$测滑动变阻器两端电压，电压表$\mathrm{V}_2$测灯泡两端电压。当滑片$\mathrm{P}$向右移动时，滑动变阻器接入电路的电阻变小，结合串联电路电阻规律、欧姆定律及串联电路电压规律，依次判断电流和各电压表示数的变化。
【解析】
1. 滑片$\mathrm{P}$向右移动，滑动变阻器接入电路的电阻$R_{\mathrm{滑}}$变小，电路总电阻$R_{\mathrm{总}}=R_{\mathrm{灯}}+R_{\mathrm{滑}}$，因此总电阻变小；
2. 电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，总电流$I$变大，故电流表$\mathrm{A}$的示数变大；
3. 灯泡电阻$R_{\mathrm{灯}}$不变，由$U_2=IR_{\mathrm{灯}}$，电流$I$变大，因此电压表$\mathrm{V}_2$的示数$U_2$变大；
4. 串联电路总电压等于各部分电压之和，即$U=U_1+U_2$，则滑动变阻器两端电压$U_1=U-U_2$，因$U$不变、$U_2$变大，故电压表$\mathrm{V}_1$的示数$U_1$变小。
【答案】
变小；变大；变大
【知识点】
串联电路电压规律、欧姆定律应用、滑动变阻器
【点评】
本题为动态电路分析题，需先确定电路结构和电表测量对象，再结合滑动变阻器电阻变化，利用欧姆定律和串并联规律推导电表示数变化，考查学生对电路的综合分析能力。
【难度系数】
0.4
首先明确电路连接：灯泡与滑动变阻器串联，电流表测串联电路的总电流，电压表$\mathrm{V}_1$测滑动变阻器两端电压，电压表$\mathrm{V}_2$测灯泡两端电压。当滑片$\mathrm{P}$向右移动时，滑动变阻器接入电路的电阻变小，结合串联电路电阻规律、欧姆定律及串联电路电压规律，依次判断电流和各电压表示数的变化。
【解析】
1. 滑片$\mathrm{P}$向右移动，滑动变阻器接入电路的电阻$R_{\mathrm{滑}}$变小，电路总电阻$R_{\mathrm{总}}=R_{\mathrm{灯}}+R_{\mathrm{滑}}$，因此总电阻变小；
2. 电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{\mathrm{总}}}$，总电流$I$变大，故电流表$\mathrm{A}$的示数变大；
3. 灯泡电阻$R_{\mathrm{灯}}$不变，由$U_2=IR_{\mathrm{灯}}$，电流$I$变大，因此电压表$\mathrm{V}_2$的示数$U_2$变大；
4. 串联电路总电压等于各部分电压之和，即$U=U_1+U_2$，则滑动变阻器两端电压$U_1=U-U_2$，因$U$不变、$U_2$变大，故电压表$\mathrm{V}_1$的示数$U_1$变小。
【答案】
变小；变大；变大
【知识点】
串联电路电压规律、欧姆定律应用、滑动变阻器
【点评】
本题为动态电路分析题，需先确定电路结构和电表测量对象，再结合滑动变阻器电阻变化，利用欧姆定律和串并联规律推导电表示数变化，考查学生对电路的综合分析能力。
【难度系数】
0.4
