8. 如图所示，电源电压不变，闭合开关S，若将滑片P向右移动，电压表V的示数将
不变
，电流表A₁的示数将变小
，电流表A₂的示数将不变
。（变大/不变/变小）答案
8. 不变 变小 不变
解析
【分析】首先明确电路结构：R₁与R₂并联，电压表V并联在电源两端，测量电源电压；电流表A₁测干路总电流，电流表A₂测R₁支路的电流。根据并联电路的电压规律，各支路电压等于电源电压，电源电压不变，可先判断电压表示数；再结合欧姆定律分析各支路电流，进而推导干路电流的变化。
【解析】1. 电压表V的示数：并联电路中各支路两端电压等于电源电压，电源电压保持不变，因此电压表V的示数不变。2. 电流表A₂的示数：A₂测量R₁支路的电流，R₁为定值电阻，其两端电压等于电源电压（不变），根据欧姆定律$I=\frac{U}{R}$，R₁的电阻不变、两端电压不变，所以通过R₁的电流不变，即A₂的示数不变。3. 电流表A₁的示数：滑片P向右移动时，滑动变阻器R₂接入电路的电阻变大，R₂两端电压等于电源电压（不变），根据欧姆定律$I=\frac{U}{R}$，R₂支路的电流变小；干路电流等于各支路电流之和（$I_{总}=I_1+I_2$），I₁不变、I₂变小，因此干路电流变小，即A₁的示数变小。
【答案】不变 变小 不变
【知识点】并联电路特点、欧姆定律应用
【点评】本题考查并联电路的电流、电压规律及欧姆定律的应用，解题关键是准确判断各电表的测量对象，结合电路特点逐步分析电表示数变化，属于电学基础题型。
【难度系数】0.7
【解析】1. 电压表V的示数：并联电路中各支路两端电压等于电源电压，电源电压保持不变，因此电压表V的示数不变。2. 电流表A₂的示数：A₂测量R₁支路的电流，R₁为定值电阻，其两端电压等于电源电压（不变），根据欧姆定律$I=\frac{U}{R}$，R₁的电阻不变、两端电压不变，所以通过R₁的电流不变，即A₂的示数不变。3. 电流表A₁的示数：滑片P向右移动时，滑动变阻器R₂接入电路的电阻变大，R₂两端电压等于电源电压（不变），根据欧姆定律$I=\frac{U}{R}$，R₂支路的电流变小；干路电流等于各支路电流之和（$I_{总}=I_1+I_2$），I₁不变、I₂变小，因此干路电流变小，即A₁的示数变小。
【答案】不变 变小 不变
【知识点】并联电路特点、欧姆定律应用
【点评】本题考查并联电路的电流、电压规律及欧姆定律的应用，解题关键是准确判断各电表的测量对象，结合电路特点逐步分析电表示数变化，属于电学基础题型。
【难度系数】0.7

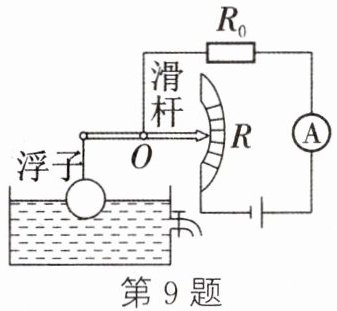

9.（武汉中考）如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端之间滑动。下列说法错误的是（
A.定值电阻$R_0$和滑动变阻器是串联的
B.油量减少时，滑动变阻器接入电路的电阻变大
C.油量增加时，电流表示数变大
D.油箱中没有油时，电流表示数为零
D
）A.定值电阻$R_0$和滑动变阻器是串联的
B.油量减少时，滑动变阻器接入电路的电阻变大
C.油量增加时，电流表示数变大
D.油箱中没有油时，电流表示数为零
答案
9. D
解析
【分析】
要解决这道题，需先明确电路连接方式，再分析油量变化时浮子带动滑片移动对滑动变阻器接入电阻的影响，最后结合欧姆定律判断电流变化，逐一分析选项。首先确定$R_0$与滑动变阻器$R$串联，电流表测电路总电流；油量变化时，浮子升降通过杠杆带动滑片移动，改变$R$接入电路的电阻，再根据$I=\frac{U}{R_{总}}$分析电流变化，同时注意油箱无油时电路仍为通路，不会断路。
【解析】
1. 电路连接分析：电流从电源正极出发，依次经过电流表、滑动变阻器$R$、定值电阻$R_0$，回到电源负极，因此$R_0$与$R$串联，电流表测电路电流，故A选项说法正确，不符合题意。
2. 油量减少的情况：油量减少时，浮子下降，杠杆左端下移，右端滑片向滑动变阻器接入电阻变大的方向移动，滑动变阻器接入电路的电阻变大，故B选项说法正确，不符合题意。
3. 油量增加的情况：油量增加时，浮子上升，杠杆左端上移，右端滑片向滑动变阻器接入电阻变小的方向移动，总电阻$R_{总}=R_0+R$变小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流变大，电流表示数变大，故C选项说法正确，不符合题意。
4. 油箱无油的情况：油箱中没有油时，滑动变阻器接入电路的电阻最大，但电路仍为通路（电阻不为无穷大），根据$I=\frac{U}{R_{总}}$，电流不为零，电流表示数不为零，故D选项说法错误，符合题意。
【答案】
D
【知识点】
串联电路、欧姆定律、滑动变阻器
【点评】
本题结合实际油箱油量装置，考查电路分析与欧姆定律的应用，需理清油量变化时滑片移动对电阻的影响，是中考常见的基础应用题，注重理论联系实际。
【难度系数】
0.6
要解决这道题，需先明确电路连接方式，再分析油量变化时浮子带动滑片移动对滑动变阻器接入电阻的影响，最后结合欧姆定律判断电流变化，逐一分析选项。首先确定$R_0$与滑动变阻器$R$串联，电流表测电路总电流；油量变化时，浮子升降通过杠杆带动滑片移动，改变$R$接入电路的电阻，再根据$I=\frac{U}{R_{总}}$分析电流变化，同时注意油箱无油时电路仍为通路，不会断路。
【解析】
1. 电路连接分析：电流从电源正极出发，依次经过电流表、滑动变阻器$R$、定值电阻$R_0$，回到电源负极，因此$R_0$与$R$串联，电流表测电路电流，故A选项说法正确，不符合题意。
2. 油量减少的情况：油量减少时，浮子下降，杠杆左端下移，右端滑片向滑动变阻器接入电阻变大的方向移动，滑动变阻器接入电路的电阻变大，故B选项说法正确，不符合题意。
3. 油量增加的情况：油量增加时，浮子上升，杠杆左端上移，右端滑片向滑动变阻器接入电阻变小的方向移动，总电阻$R_{总}=R_0+R$变小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流变大，电流表示数变大，故C选项说法正确，不符合题意。
4. 油箱无油的情况：油箱中没有油时，滑动变阻器接入电路的电阻最大，但电路仍为通路（电阻不为无穷大），根据$I=\frac{U}{R_{总}}$，电流不为零，电流表示数不为零，故D选项说法错误，符合题意。
【答案】
D
【知识点】
串联电路、欧姆定律、滑动变阻器
【点评】
本题结合实际油箱油量装置，考查电路分析与欧姆定律的应用，需理清油量变化时滑片移动对电阻的影响，是中考常见的基础应用题，注重理论联系实际。
【难度系数】
0.6
10.（滨州中考）如图所示电路，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列说法正确的是（
A.电压表V的示数变小
B.电流表A₁与电流表A₂的示数相等
C.电流表A₁的示数变大
D.电压表V与电流表A₂示数的比值变大
C
）A.电压表V的示数变小
B.电流表A₁与电流表A₂的示数相等
C.电流表A₁的示数变大
D.电压表V与电流表A₂示数的比值变大
答案
10. C
解析
【分析】首先明确电路连接关系：滑动变阻器R与定值电阻R₀并联，电压表V测量电源电压，电流表A₁测量滑动变阻器R支路的电流，电流表A₂测量定值电阻R₀支路的电流。解题思路：根据并联电路的电压规律（各支路电压等于电源电压），结合欧姆定律分析滑动变阻器滑片移动时，各支路电流的变化，再逐一判断选项的正误。
【解析】闭合开关后，R与R₀并联，电压表V测电源电压，因此滑片移动时，V的示数始终等于电源电压，保持不变，故A错误；定值电阻R₀的阻值不变，其两端电压等于电源电压，由欧姆定律I=U/R可知，通过R₀的电流（即A₂的示数）不变；滑动变阻器滑片从最上端向中点移动时，R接入电路的阻值变小，其两端电压等于电源电压，由I=U/R可知，通过R的电流（即A₁的示数）变大，故B错误，C正确；电压表V的示数等于电源电压，A₂的示数是通过R₀的电流，两者的比值为R₀的阻值，R₀是定值电阻，比值保持不变，故D错误。
【答案】C
【知识点】并联电路特点、欧姆定律
【点评】本题考查并联电路规律和欧姆定律的应用，核心是明确各电表测量的对象，结合电路特点分析电表示数变化，属于中等难度的基础题。
【难度系数】0.6
【解析】闭合开关后，R与R₀并联，电压表V测电源电压，因此滑片移动时，V的示数始终等于电源电压，保持不变，故A错误；定值电阻R₀的阻值不变，其两端电压等于电源电压，由欧姆定律I=U/R可知，通过R₀的电流（即A₂的示数）不变；滑动变阻器滑片从最上端向中点移动时，R接入电路的阻值变小，其两端电压等于电源电压，由I=U/R可知，通过R的电流（即A₁的示数）变大，故B错误，C正确；电压表V的示数等于电源电压，A₂的示数是通过R₀的电流，两者的比值为R₀的阻值，R₀是定值电阻，比值保持不变，故D错误。
【答案】C
【知识点】并联电路特点、欧姆定律
【点评】本题考查并联电路规律和欧姆定律的应用，核心是明确各电表测量的对象，结合电路特点分析电表示数变化，属于中等难度的基础题。
【难度系数】0.6
11.（陕西中考）小明在课外实践活动中设计了一款台秤，其显示端由电压表表盘改装而成，电路设计如图所示。闭合开关S，关于该台秤的分析正确的是 （
A.保持$R_2$阻值不变，被测物体质量变小时，电路中电流变大
B.保持$R_2$阻值不变，被测物体质量变大时，电压表示数变小
C.若需要使台秤的分度值变小，可以将$R_2$滑片向左滑动
D.若台秤测量值偏小，可以将$R_2$滑片向右滑动进行校准
D
）A.保持$R_2$阻值不变，被测物体质量变小时，电路中电流变大
B.保持$R_2$阻值不变，被测物体质量变大时，电压表示数变小
C.若需要使台秤的分度值变小，可以将$R_2$滑片向左滑动
D.若台秤测量值偏小，可以将$R_2$滑片向右滑动进行校准
答案
11. D
解析
【分析】首先明确电路结构：R₁（滑动变阻器）的全部电阻与R₂（滑动变阻器）的滑片到右端的电阻串联，电源电压恒定，电路电流由总电阻决定；电压表并联在R₁上端和滑片之间，测量R₁上端到滑片之间电阻的电压。解题时需结合欧姆定律，逐一分析各选项中质量变化、滑片移动对电流、电压的影响，以及分度值、校准的原理。
【解析】
1. 电路基础：总电阻$ R_{总}=R_{1总}+R_{2接入} $（$ R_{2接入} $为R₂滑片到右端的电阻），电路电流$ I=\frac{U}{R_{总}} $；电压表示数$ U_V=I · R_{1上} $（$ R_{1上} $为R₁上端到滑片的电阻）。
2. 选项A：保持R₂接入电阻不变，总电阻不变，电源电压不变，故电路电流I不变，“电流变大”错误，排除A。
3. 选项B：被测物体质量变大时，弹簧压缩，R₁滑片下移，$ R_{1上} $变大；因I不变，故$ U_V=I · R_{1上} $变大，“电压表示数变小”错误，排除B。
4. 选项C：分度值变小指相同质量变化对应电压变化变大（灵敏度提高），$ \Delta U_V=I · \Delta R_{1上} $，要$ \Delta U_V $变大需I变大，即$ R_{2接入} $变小；R₂接入的是滑片到右端的电阻，滑片向右滑动时$ R_{2接入} $变小，而非向左，排除C。
5. 选项D：测量值偏小，即实际质量对应的电压比应有的电压小，需增大电压表示数；增大电流I可实现，即减小$ R_{2接入} $，R₂滑片向右滑动时，接入的滑片到右端的电阻变小，总电阻变小，电流I变大，$ U_V $变大，可校准测量值，D正确。
【答案】D
【知识点】欧姆定律、电路动态分析、滑动变阻器的使用
【点评】本题结合台秤的实际应用，考查串联电路的欧姆定律应用，关键是明确滑动变阻器的接入部分和电压表的测量对象，理清各物理量的变化关系，属于中等难度的电路分析题。
【难度系数】0.4
【解析】
1. 电路基础：总电阻$ R_{总}=R_{1总}+R_{2接入} $（$ R_{2接入} $为R₂滑片到右端的电阻），电路电流$ I=\frac{U}{R_{总}} $；电压表示数$ U_V=I · R_{1上} $（$ R_{1上} $为R₁上端到滑片的电阻）。
2. 选项A：保持R₂接入电阻不变，总电阻不变，电源电压不变，故电路电流I不变，“电流变大”错误，排除A。
3. 选项B：被测物体质量变大时，弹簧压缩，R₁滑片下移，$ R_{1上} $变大；因I不变，故$ U_V=I · R_{1上} $变大，“电压表示数变小”错误，排除B。
4. 选项C：分度值变小指相同质量变化对应电压变化变大（灵敏度提高），$ \Delta U_V=I · \Delta R_{1上} $，要$ \Delta U_V $变大需I变大，即$ R_{2接入} $变小；R₂接入的是滑片到右端的电阻，滑片向右滑动时$ R_{2接入} $变小，而非向左，排除C。
5. 选项D：测量值偏小，即实际质量对应的电压比应有的电压小，需增大电压表示数；增大电流I可实现，即减小$ R_{2接入} $，R₂滑片向右滑动时，接入的滑片到右端的电阻变小，总电阻变小，电流I变大，$ U_V $变大，可校准测量值，D正确。
【答案】D
【知识点】欧姆定律、电路动态分析、滑动变阻器的使用
【点评】本题结合台秤的实际应用，考查串联电路的欧姆定律应用，关键是明确滑动变阻器的接入部分和电压表的测量对象，理清各物理量的变化关系，属于中等难度的电路分析题。
【难度系数】0.4
12.（大庆中考）如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是 （
A.电压表V读数与电流表$\mathrm{A}_{1}$读数的比值变大
B.电流表$\mathrm{A}_{2}$读数与电流表$\mathrm{A}_{1}$读数的差值变大
C.电流表$\mathrm{A}_{2}$读数变小，电压表V读数变大
D.电压表V读数与电流表$\mathrm{A}_{2}$读数的比值变小
A
）A.电压表V读数与电流表$\mathrm{A}_{1}$读数的比值变大
B.电流表$\mathrm{A}_{2}$读数与电流表$\mathrm{A}_{1}$读数的差值变大
C.电流表$\mathrm{A}_{2}$读数变小，电压表V读数变大
D.电压表V读数与电流表$\mathrm{A}_{2}$读数的比值变小
答案
12. A
解析
【分析】首先明确电路结构：R₁与R₂并联，电压表V测电源电压（示数恒定），电流表A₁测R₂支路的电流，电流表A₂测干路电流。当滑片P向右移动时，滑动变阻器R₂接入电路的电阻变大，结合并联电路特点和欧姆定律分析各电表示数变化，再逐一判断选项。
【解析】
1. 电路基础分析：R₁与R₂并联，电源电压恒定，因此电压表V的示数始终等于电源电压，保持不变。
2. 各支路电流分析：
定值电阻R₁两端电压等于电源电压，由欧姆定律$I=\frac{U}{R}$可知，R₁的电流$I_1=\frac{U}{R_1}$，因U、R₁均不变，故$I_1$恒定。
滑片P向右移动时，滑动变阻器R₂接入电阻变大，R₂两端电压等于电源电压U，因此R₂的电流$I_2=\frac{U}{R_2}$，R₂变大则$I_2$变小，即电流表A₁的读数变小。
3. 干路电流分析：干路电流$I_总=I_1+I_2$，因$I_1$不变、$I_2$变小，故$I_总$变小，即电流表A₂的读数变小。
4. 选项判断：
A选项：电压表V读数与A₁读数的比值为$\frac{U}{I_2}=R_2$，R₂变大，比值变大，正确。
B选项：A₂读数与A₁读数的差值为$I_总-I_2=I_1$，$I_1$恒定，差值不变，错误。
C选项：电压表V读数不变，错误。
D选项：电压表V读数与A₂读数的比值为$\frac{U}{I_总}$，$I_总$变小，比值变大，错误。
【答案】A
【知识点】并联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题为并联电路动态分析题，核心是明确各电表的测量对象，结合欧姆定律分析电阻变化对电流、电压的影响，需掌握并联电路的电流、电压规律，难度适中。
【难度系数】0.5
【解析】
1. 电路基础分析：R₁与R₂并联，电源电压恒定，因此电压表V的示数始终等于电源电压，保持不变。
2. 各支路电流分析：
定值电阻R₁两端电压等于电源电压，由欧姆定律$I=\frac{U}{R}$可知，R₁的电流$I_1=\frac{U}{R_1}$，因U、R₁均不变，故$I_1$恒定。
滑片P向右移动时，滑动变阻器R₂接入电阻变大，R₂两端电压等于电源电压U，因此R₂的电流$I_2=\frac{U}{R_2}$，R₂变大则$I_2$变小，即电流表A₁的读数变小。
3. 干路电流分析：干路电流$I_总=I_1+I_2$，因$I_1$不变、$I_2$变小，故$I_总$变小，即电流表A₂的读数变小。
4. 选项判断：
A选项：电压表V读数与A₁读数的比值为$\frac{U}{I_2}=R_2$，R₂变大，比值变大，正确。
B选项：A₂读数与A₁读数的差值为$I_总-I_2=I_1$，$I_1$恒定，差值不变，错误。
C选项：电压表V读数不变，错误。
D选项：电压表V读数与A₂读数的比值为$\frac{U}{I_总}$，$I_总$变小，比值变大，错误。
【答案】A
【知识点】并联电路特点、欧姆定律、滑动变阻器的应用
【点评】本题为并联电路动态分析题，核心是明确各电表的测量对象，结合欧姆定律分析电阻变化对电流、电压的影响，需掌握并联电路的电流、电压规律，难度适中。
【难度系数】0.5
