测量小灯泡的电功率
1. 实验原理
根据电功率公式。
2. 实验器材
电源、、电压表、、开关、导线、小灯泡。
3. 实验电路图

图中表a是，表b是。
4. 实验步骤
(1)根据设计的电路图连接电路，先将滑动变阻器的滑片置于。
(2)闭合开关，调节滑动变阻器，使小灯泡两
端的电压达到小灯泡的，即小灯泡正常发光，记下电压表、电流表的示数。
(3)继续调节滑动变阻器，使小灯泡两端的电压略低于或略高于其，观察小灯泡的亮度，并记下电压表、电流表的示数。
(4)换用不同规格的小灯泡，重复实验。
5. 实际功率与小灯泡亮度的关系
(1)$U_{实}=U_{额}$，$I_{实}=I_{额}$，$P_{实}=P_{额}$，小灯泡。
(2)$U_{实}＞U_{额}$，$I_{实}＞I_{额}$，$P_{实}＞P_{额}$，小灯泡。
(3)$U_{实}＜U_{额}$，$I_{实}＜I_{额}$，$P_{实}＜P_{额}$，小灯泡。
[注意] 小灯泡两端的电压不能超过额定电压很多，电压过高会烧坏小灯泡。

1. P=UI
2. 电流表 滑动变阻器
3. 电流表 电压表
4. (1) 阻值最大处
(2) 额定电压
(3) 额定电压
5. (1) 正常发光
(2) 偏亮
(3) 偏暗

【分析】
本题考查测量小灯泡电功率的实验相关知识，解题时需回忆该实验的原理、所需器材、电表判断、实验步骤以及实际功率与小灯泡亮度的关系，结合电路图和实验要求逐一分析每个问题，明确每个空对应的知识点，确保填写准确。
【解析】
1. 测量电功率的实验原理是电功率公式$P=UI$，故此处填$P=UI$。
2. 实验中需要测量通过小灯泡的电流和其两端的电压，因此除电源、电压表、小灯泡等器材外，还需要电流表和滑动变阻器，故依次填电流表、滑动变阻器。
3. 电路图中，a表串联在电路中，符合电流表“串联在被测电路中”的使用规则，因此a是电流表；b表并联在小灯泡两端，符合电压表“并联在被测用电器两端”的使用规则，因此b是电压表。
4. 实验步骤：
(1) 连接电路时，为保护电路，滑动变阻器的滑片应置于阻值最大处。
(2) 小灯泡正常发光的条件是两端电压为额定电压，因此需调节滑动变阻器使小灯泡两端电压达到额定电压。
(3) 为探究小灯泡在不同电压下的亮度，需调节滑动变阻器使小灯泡两端电压略低于或高于其额定电压。
5. 实际功率与小灯泡亮度的关系：
(1) 当$U_{实}=U_{额}$时，$P_{实}=P_{额}$，小灯泡正常发光。
(2) 当$U_{实}＞U_{额}$时，$P_{实}＞P_{额}$，小灯泡偏亮。
(3) 当$U_{实}＜U_{额}$时，$P_{实}＜P_{额}$，小灯泡偏暗。
【答案】
1. $P=UI$
2. 电流表；滑动变阻器
3. 电流表；电压表
4. (1) 阻值最大处；(2) 额定电压；(3) 额定电压
5. (1) 正常发光；(2) 偏亮；(3) 偏暗
【知识点】
测量小灯泡电功率、电功率公式、电流表与电压表的使用
【点评】
本题是初中电学的基础实验题，全面考察了测量小灯泡电功率实验的核心知识点，涵盖实验原理、器材、电路连接、操作步骤及功率与亮度的关系，注重对基础实验知识的掌握，难度适中。
【难度系数】
0.7

探究点 测量小灯泡的电功率
[典例]小江发现家里不同房间的灯亮度不同，猜想可能是与灯泡的电功率有关。他找来若干节新干电池、开关、滑动变阻器、电流表、电压表、同一规格的导线若干，测量额定电压为2.5 V小灯泡的功率。

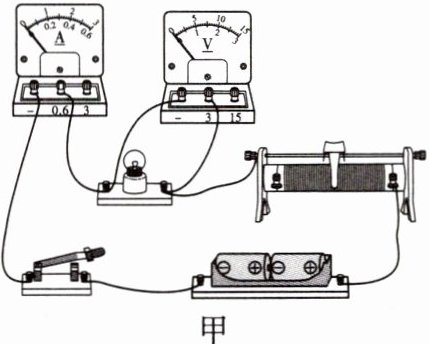

(1)小江选择两节新干电池进行实验，连接的实物电路如图甲所示，请在方框内画出对应的电路图。

(2)闭合开关后，移动滑动变阻器的滑片，使电压表的示数为2 V，读出电流表示数，将数据记入表格。继续移动滑片，即使将滑片移动到阻值最小的位置，小灯泡两端电压也无法达到2.5 V，解决的办法是。
(3)问题解决后，移动滑动变阻器的滑片，使小灯泡两端电压达到2.5 V。如图乙所示，此时电流表的示数为A，小灯泡的额定功率为W。

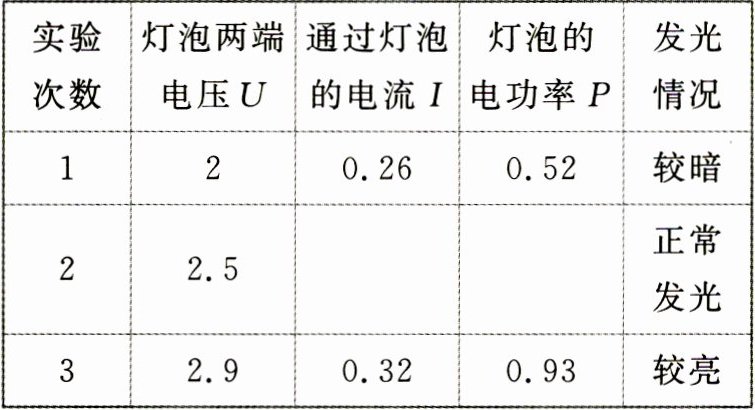

(4)继续移动滑动变阻器的滑片，使小灯泡两端电压为2.9 V，读出电流表示数，将数据记入表格。如表所示，小江设计的表格不足之处是。
(5)实验表明小灯泡的亮度由决定。

1.
2. 加一节新的干电池
3. 0.3
4. 0.75
5. 测量的物理量没有单位
6. 实际功率

【分析】
本题为测量小灯泡电功率的实验题，需结合电路连接、电源电压、电表读数、表格设计及实验结论分析。第(1)问根据实物图的串联结构和电压表并联位置画电路图；第(2)问，两节干电池总电压3V，滑片调至最小阻值时灯泡电压仍不足2.5V，说明电源电压不够；第(3)问根据电流表量程读数，用P=UI计算额定功率；第(4)问检查表格物理量的单位；第(5)问结合实验现象得出亮度决定因素。
【解析】
(1) 实物电路中，电源、开关、电流表、灯泡、滑动变阻器串联，电压表并联在灯泡两端，据此画出对应电路图（如参考答案所示）。
(2) 两节新干电池总电压为3V，当滑动变阻器阻值调至最小时，其分压为0，灯泡两端最大电压为3V，无法达到2.5V是因为电源电压不足，解决办法是加一节新干电池，提升电源总电压。
(3) 电流表选用0~0.6A量程，分度值0.02A，示数为0.3A；小灯泡额定电压为2.5V，额定功率P=UI=2.5V×0.3A=0.75W。
(4) 表格中记录的物理量（电压、电流、电功率）均未标注单位，这是表格设计的不足之处。
(5) 实验中，小灯泡两端电压不同，实际功率不同，亮度不同，因此小灯泡的亮度由实际功率决定。
【答案】
1.
2. 加一节新的干电池
3. 0.3
4. 0.75
5. 测量的物理量没有单位
6. 实际功率
【知识点】
测量小灯泡电功率、串联电路电压规律、电功率计算
【点评】
本题围绕测量小灯泡电功率实验展开，涵盖电路图绘制、故障解决、数据处理、表格设计及实验结论，考查学生对实验的综合理解与应用能力，难度适中。
【难度系数】
0.5
