[变式]（2026 淄博张店区期末）测量小灯泡电功率：

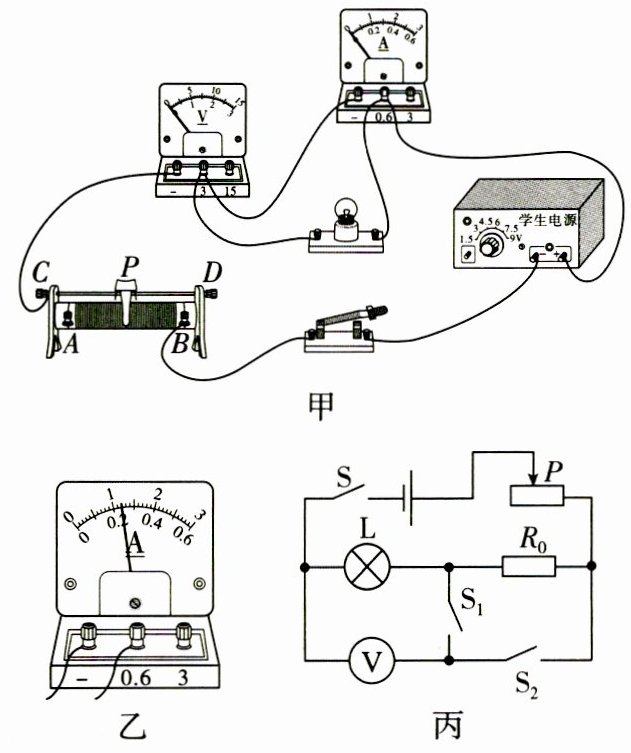

（1）“探物”一组用电流表和电压表测量额定电压为2.5 V的小灯泡的电功率，实验装置如图甲所示。
①该电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线正确连接电路。
②闭合开关前，应将滑动变阻器的滑片P置于（选填“A”或“B”）端。
③闭合开关，移动滑片P，发现电表指针偏转角度忽大忽小，很不稳定。经检查，故障只发生在滑动变阻器，则故障的原因可能是（填字母）。
a. 滑动变阻器短路
b. 滑动变阻器的滑片与电阻丝接触不良
c. 滑动变阻器开路

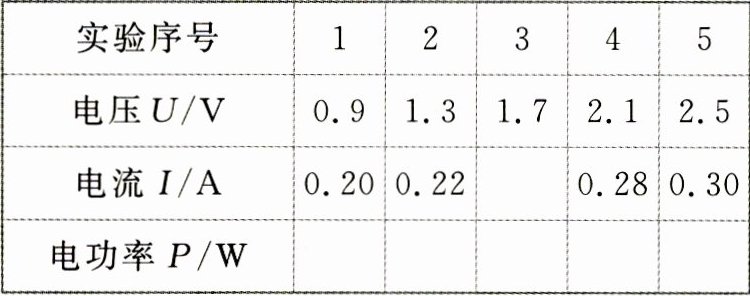

④排除故障，继续实验。设计实验表格，记录实验数据如下。

⑤电压表示数为1.7 V时，电流表示数如图乙所示，读数为A。
⑥小灯泡正常发光时的电功率为W。
（2）“探物”二组用两节新干电池、一个电压表、一个滑动变阻器、三个开关、一个4 Ω的定值电阻$R_0$、若干导线，测量一个额定电压为2 V的小灯泡正常发光时的电功率，设计的实验电路图如图丙所示。
①正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处。闭合开关S和$S_1$，断开开关$S_2$，调节滑片P，使电压表的示数为2 V。
②，断开开关$S_1$，闭合开关$S_2$，电压表的示数为2.8 V。
③小灯泡正常发光时的电功率为W。

(1) ①
② A
③ b
⑤ 0.24
⑥ 0.75
(2) ② 保持滑片位置不动
③ 0.4

【分析】
本题围绕测量小灯泡电功率的实验展开，需依次解决电路连接、滑动变阻器操作、故障分析、电表读数及特殊方法测功率的问题。首先修正错误电路，明确闭合开关前滑动变阻器的调节规则；根据电表异常现象判断滑动变阻器故障；读取电流表数值，结合额定电压计算额定功率；第二部分利用串联电路特点，通过控制滑片位置不变间接测量小灯泡额定电流，进而求额定功率。
【解析】

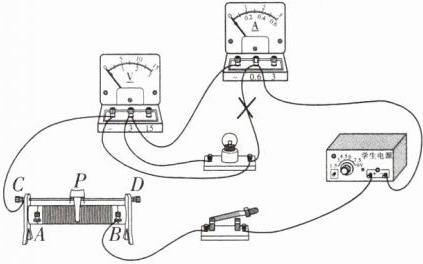

(1) ① 错误导线为连接电流表负接线柱与灯泡右接线柱的导线，在该导线上画“×”，正确连接：将电压表并联在小灯泡两端（电压表负接线柱接灯泡左接线柱，3接线柱接灯泡右接线柱）。
② 闭合开关前，滑动变阻器应调至最大阻值处，由滑动变阻器接线可知，滑片P置于A端时电阻最大，故填A。
③ 滑动变阻器短路时电路为通路，电表稳定；开路时电路断路，电表无示数；只有滑片与电阻丝接触不良时，电阻时通时断，电流忽大忽小，故选b。
⑤ 电流表量程为0~0.6A，分度值0.02A，读数为0.24A。
⑥ 小灯泡额定电压2.5V，正常发光时电流为0.3A，额定功率P=UI=2.5V×0.3A=0.75W。
(2) ② 保持滑片位置不动，保证滑动变阻器接入电阻不变，电路电流不变。
③ 闭合S、S₂，断开S₁时，电压表测灯泡和R₀总电压2.8V，R₀两端电压U₀=2.8V-2V=0.8V，电路电流I=U₀/R₀=0.8V/4Ω=0.2A，小灯泡额定功率P=U额I=2V×0.2A=0.4W。
【答案】
(1) ①
② A
③ b
⑤ 0.24
⑥ 0.75
(2) ② 保持滑片位置不动
③ 0.4
【知识点】
测量小灯泡电功率、滑动变阻器使用、电路故障分析
【点评】
本题全面考查测量小灯泡电功率的实验核心内容，涵盖电路连接、操作规范、故障分析、数据处理及特殊方法测功率，需熟练掌握实验原理和串联电路特点，第二部分的间接测功率是常见考点，需理清电路电压关系。
【难度系数】
0.5
