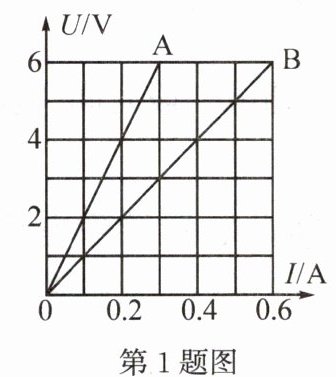

1. (2024·西宁)如图所示是$R_{A}和R_{B}两个定值电阻的U - I$图像,由图像可知$R_{A}:R_{B}= $____;若将$R_{A}和R_{B}串联接在6\mathrm{V}$的电源两端,电路中的电流为____$\mathrm{A}$;若将$R_{A}和R_{B}并联接在6\mathrm{V}$的电源两端,通电$10\mathrm{s}$电路产生的热量为____$\mathrm{J}$。

$2:1$ $0.2$ $54$

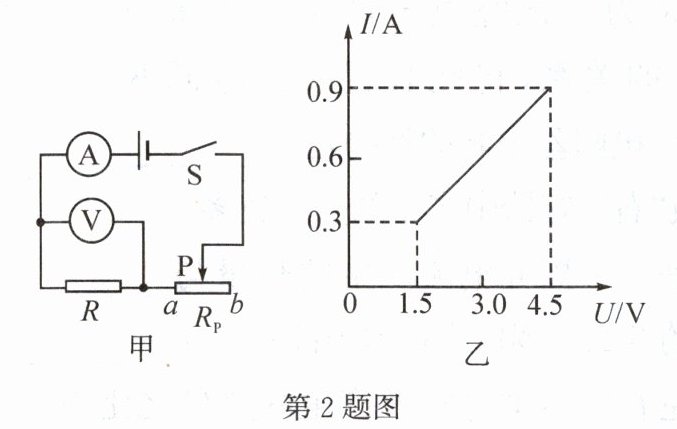

2. (2024·淄博)如图甲所示电路,电源电压保持不变,闭合开关$\mathrm{S}$,滑动变阻器的滑片$\mathrm{P}从b端移到a$端的过程中,电流表示数$I与电压表示数U$的关系如图乙所示。下列说法中()
①电源电压为$6\mathrm{V}$;②定值电阻$R的阻值为5\Omega$;③滑动变阻器的最大阻值为$10\Omega$;④滑片$\mathrm{P}在b$端时,通电$1\mathrm{min}电阻R产生的热量为27\mathrm{J}$。

A. 只有②③正确
B. 只有①③正确
C. 只有②③④正确
D. 只有①②④正确

C

3. (益阳中考)有三个用电器,一个是“$220\mathrm{V}\;\;60\mathrm{W}$”的电风扇,一个是“$220\mathrm{V}\;\;40\mathrm{W}$”的电热毯,另一个是“$220\mathrm{V}\;\;45\mathrm{W}$”的$\mathrm{L}\mathrm{E}\mathrm{D}$节能灯,都正常工作相同的时间,产生热量最多的用电器是____,若该用电器工作时的实际电压只有额定电压的$80\%$,则它在$100\mathrm{s}$内产生的热量为____$\mathrm{J}$(不考虑温度对其电阻的影响)。

电热毯 $2560$

4. (无锡中考)如图所示是超市常用的塑料袋封口夹电路原理图,电源电压恒为$5\mathrm{V}$,电热丝$R阻值为1\Omega$。闭合开关$\mathrm{S}$,电热丝温度升高,利用电流的____效应实现高温封口,$3\mathrm{s}$内产生的热量为____$\mathrm{J}$,若使用时总把塑料袋烫坏,可以____(选填“增大”或“减小”)电热丝的阻值。

热 $75$ 增大

5. (安徽中考)在某汽车尾部的挡风玻璃上,有一种电加热除雾装置,它由$5条阻值均为12\Omega$的电阻丝并联而成,简化结构如图所示。该装置与$12\mathrm{V}的汽车电池接通工作1\mathrm{min}$,产生的总热量为____$\mathrm{J}$。

$3600$

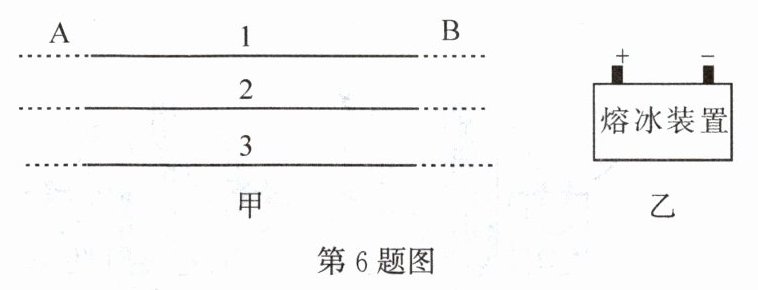

6. (汉阳模拟)为避免因线路结冰而倒杆断线,提高电网对极端气候、重大自然灾害的抵御能力,国家电网公司$2008$年重点科技减灾防灾项目——直流熔冰装置研制成功。该装置需要$1至2$万千瓦的功率,最大熔冰电流可达$6000$安,最长熔冰距离可达$200$公里。位于某电网线路上相距几十公里的$\mathrm{A}$、$\mathrm{B}两地之间输电线路和处于\mathrm{B}$地的熔冰装置如图甲和乙所示。熔冰装置上的“$+$”、“$-$”是两个接线端子。(进行熔冰时输电线上的高压交流电已切断)
(1)该熔冰装置熔化结冰的原理是利用电流的____效应。在熔冰过程中能量的转化是电能转化为____能。
(2)若要对$\mathrm{A}$、$\mathrm{B}$两地之间的“$2$”和“$3$”两根输电线同时熔冰,请你在图中以笔画线代替导线,进行切实可行的连接,实现熔冰。
(3)在上述熔冰过程中,若每根输电线的电阻是$R$,启动熔冰装置后,电路中的电流是$I$,则输电线消耗的电功率是____。

(1)热 内
　(2)
　(3)$2I^{2}R$
