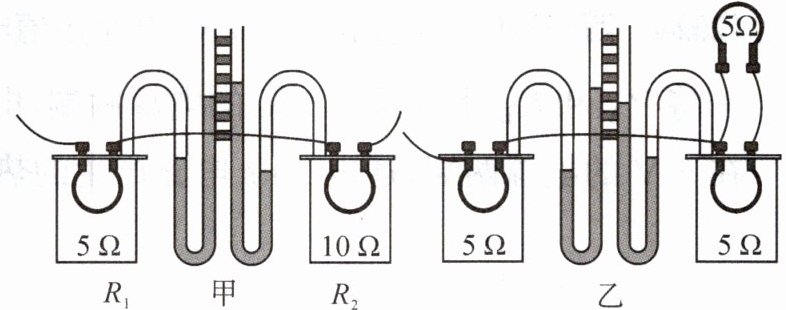

5. 如图所示是探究电流通过导体产生的热量与哪些因素有关实验装置,两个透明容器中密封着等量的空气,两个密闭容器中都有一段电阻丝,U形管中装的是蓝色液体。
(1)该实验是通过观察U形管中______的变化反映密闭空气温度的变化,这里采用的方法是______。
(2)如图甲是为了探究电流产生的热量与______的关系,将此装置接到电源两端,$R_{1}$、$R_{2}$电阻丝串联的目的是______,通电一段时间,电流在______(选填“左”或“右”)容器中产生的热量较多。
(3)如图乙是为了探究电流产生的热量与______的关系,将此装置接到电源两端,右侧盒外连接的5Ω电阻,它的作用是______,通电一段时间后,电流通过左右容器中电阻丝产生的热量之比为______。
(4)如图甲,当通过电阻丝$R_{1}$的电流为2A时,电流10min通过$R_{1}$产生的热量为______J,这段时间内$R_{1}和R_{2}$产生的热量之比为______。

(1)液面高度　转换法
　(2)电阻　控制电流和通电时间相同　右
　(3)电流　使通过电阻$R_{1}$与$R_{2}$的电流不同　$4:1$
　(4)$1.2×10^{4}$　$1:2$

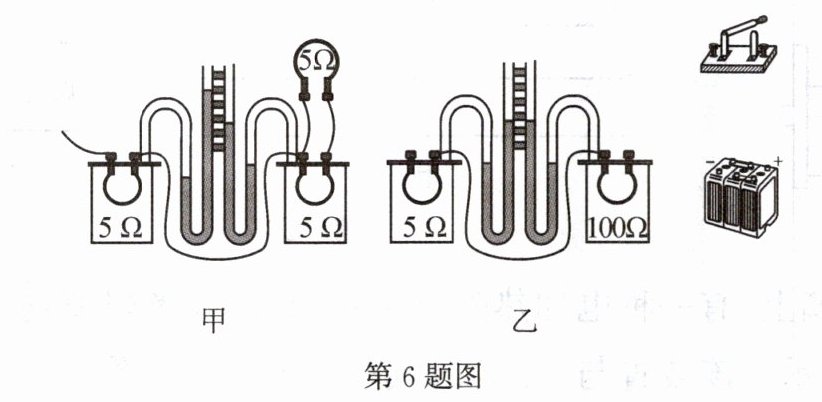

6. (宜昌中考)小杰和小芳在探究电流产生的热量与哪些因素有关的实验中,在两个透明容器中密封等量的空气,各放置一段电阻丝,并连接一个装水的U形管,通过U形管中水面的高度差来判断电阻产生热量的多少。装置的密封性能良好,电源电压为6V。
(1)小杰根据图甲观察到的现象得到“在通电时间和电阻相同时,______,电阻产生的热量越多”的结论。
(2)小芳猜想电流产生的热量与电阻大小有关,下列能支持她猜想的现象是______。
A. 正常工作时,“36V 54W”的灯泡比“12V 6W”的灯泡亮
B. 接线板上接入的用电器越多,导线越容易发热
C. 电熨斗工作时发热明显,而与之相连的导线却不怎么热

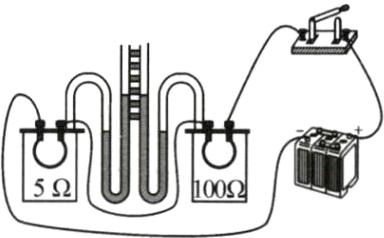

(3)为了验证猜想,小芳选用了5Ω和100Ω的电阻丝进行实验,如图乙所示,请你用笔画线把电路连接完整。闭合开关,她发现较长时间后两个U形管的高度差均不明显,原因是______,请你提出改进办法：______。

(1)通过的电流越大　(2)C
　(3)电路中电流太小或电源电压太低　将100Ω的电阻丝换为阻值更小的电阻丝或增大电源电压
　　

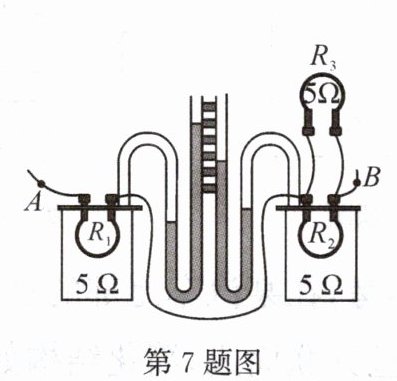

7. (玉林中考)20世纪初,科学家发现,某些物质在温度很低时,电阻就变成了0,这就是______现象；如图所示是探究电热与电流的关系的部分装置,已知A、B两点间的电压为6V,$R_{1}= R_{2}= R_{3}= 5Ω$,通电时间2min,则$R_{1}与R_{2}$产生的热量相差______J。

超导　288
