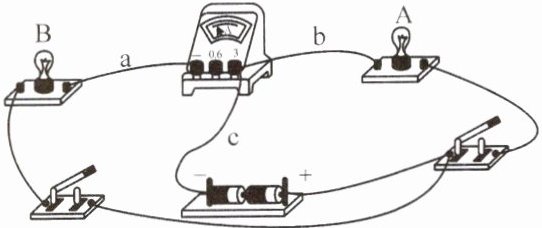

17.某同学用如图所示的电路来测量通过小灯泡的电流。
(1)右图中电流表的连接错误是。
(2)现要测量通过灯A的电流,但只允许变动原图中一根导线中一个端点的接线位置,应将导线(选填“a”“b”或“c”)的一端改接在电流表的(选填“3”“0.6”或“负”)接线柱上。
(3)在第(2)问已经改动的基础上,若要测量通过A、B两灯的电流之和,而且又只允许再变动一根导线中一个端点接线的位置,应将导线(选填“a”“b”或“c”)的一端改接在电流表的(选填“3”“0.6”或“负”)接线柱上。
(4)在第(3)问已经改动的基础上,闭合开关,灯A、B正常发光,如果实验时电路中a线断路,则电流表的示数(选填“变大”“变小”或“不变”),灯A的亮度(选填“变亮”“变暗”或“不变”)。

17.(1)电流表正、负接线柱接反了 (2)c 负 (3)a 3 (4)变小 不变

【分析】
首先明确电流表的使用规则：电流需从电流表正接线柱流入，负接线柱流出，否则指针反偏。第(1)问观察电路中电流的流向，判断电流表接线错误；第(2)问要测灯A的电流，需让电流表与A串联，调整导线改变电流路径，使电流表仅通过A的电流且接线正确；第(3)问测A、B总电流，需让电流表接在干路，选择合适量程调整导线；第(4)问分析a线断路后支路的通断，判断电流和灯的亮度变化。
【解析】
(1) 电流表正确连接要求电流从正接线柱（“0.6”或“3”）流入，负接线柱流出。由图可知，电流从电流表的负接线柱流入，正接线柱流出，因此错误是电流表正、负接线柱接反了。
(2) 要测量通过灯A的电流，需让电流表与A串联，排除B的电流。将导线c的一端改接在电流表的负接线柱，此时电流从电流表“3”接线柱流入、负接线柱流出，仅通过A的电流，符合测量要求。
(3) 要测量A、B两灯的总电流，电流表需接在干路，使用0~3A量程。将导线a的一端改接在电流表的“3”接线柱，使总电流从“3”接线柱流入电流表，负接线柱流出，即可测干路总电流。
(4) 第(3)问改动后，电流表测总电流。若a线断路，B所在支路断开，电流表仅测A的电流，因此示数变小；灯A的支路电压不变，电流不变，所以灯A的亮度不变。
【答案】
(1)电流表正、负接线柱接反了 (2)c 负 (3)a 3 (4)变小 不变
【知识点】
电流表的使用、并联电路电流规律、电路连接
【点评】
本题考查电流表的正确使用及电路动态分析，需掌握电流表接线规则，能根据测量需求调整导线，分析支路通断对电流和用电器的影响，是电学基础题，需细心分析电流路径。
【难度系数】
0.5

18. 用所学过的知识回答下列电路问题。

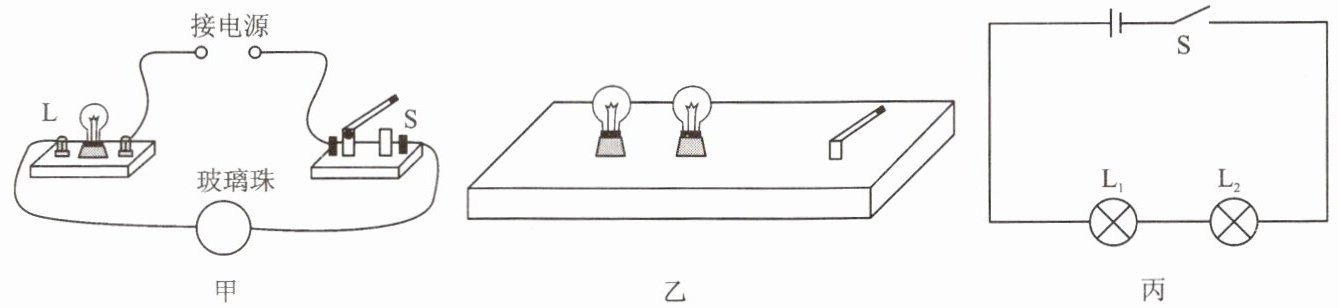

(1)如图甲所示,把玻璃珠接入电路中,闭合开关S,发现小灯泡L不发光,说明玻璃珠是;现给玻璃珠加热,当玻璃珠加热到红炽状态时,发现小灯泡L发光,说明处于红炽状态的玻璃珠是。(均选填“导体”或“绝缘体”)
(2)图乙所示的是一个封闭的电路盒,盒面上有两个灯泡和一个开关,拨动开关,两个灯泡要么一起亮,要么一起灭。
①有一位同学说,这两个灯泡是串联的,大家认为这位同学的看法(选填“一定”或“不一定”)正确,理由是。
②不打开盒子,也无任何辅助器材,一位同学用以下方法即可判断出两个灯泡的连接方式,请大家帮他把方法补充完整:取下其中一个灯泡,若另一个灯泡仍发光,则是;若另一个灯泡不发光,则是。(均选填“串联”或“并联”)
(3)物理实验时,同学们把两个小灯泡串联接在用干电池作电源的电路中:
①小明连接好如图丙所示电路后,闭合开关S,他发现$L_1$、$L_2$两个灯泡都不亮,他用手按一下灯泡$L_1$,$L_1$、$L_2$仍然都不亮;按一下灯泡$L_2$,$L_1$、$L_2$都亮,松开后$L_1$、$L_2$又都不亮,则故障可能是(选填“$L_1$灯丝断了”“$L_2$灯丝断了”“$L_1$短路”“$L_2$短路”或“$L_2$与灯座接触不良”)。
②排除故障后,闭合开关两灯同时亮,断开开关两灯同时灭;小明将开关S换接到$L_1$和$L_2$之间,闭合开关后,观察到的现象是(选填“$L_1$先亮,$L_2$后亮”“$L_2$先亮,$L_1$后亮”或“$L_1$、$L_2$同时亮”)。

18.(1)绝缘体 导体 (2)①不一定 可能是并联的，开关在干路上 ②并联 串联 (3)①$L_2$与灯座接触不良 ②$L_1$、$L_2$同时亮

【分析】
本题围绕电路相关知识分模块分析：1. 玻璃珠的导电性能：常温下玻璃珠接入电路时灯泡不发光，说明电路无电流，玻璃珠不导电；加热到红炽状态时灯泡发光，说明电路导通，玻璃珠能导电，据此判断导体与绝缘体。2. 两灯泡连接方式：开关同时控制两灯，可能是串联，也可能是并联（开关在干路时也能同时控制并联的两灯），因此不能确定一定是串联；判断串并联的方法是取下一个灯泡，观察另一灯泡是否工作，并联电路各支路独立，串联电路互相影响。3. 串联电路故障与开关作用：闭合开关两灯都不亮说明电路断路，按压L₂时两灯亮、松开不亮，说明L₂接触不良；串联电路中开关控制整个电路，位置不影响亮灭顺序。
【解析】
(1) 常温下玻璃珠接入电路，闭合开关灯泡不发光，说明电路无电流，玻璃珠是绝缘体；加热到红炽状态时灯泡发光，说明电路导通，玻璃珠能导电，是导体。
(2) ① 开关同时控制两灯，可能是串联，也可能是并联（开关在干路时可同时控制并联的两灯），因此看法不一定正确，理由是并联电路中干路开关能同时控制所有支路用电器。② 并联电路各支路独立，取下一个灯泡，另一支路仍通路则发光；串联电路用电器互相影响，取下一个灯泡电路断开则另一灯不发光，因此取下一个灯泡，若另一灯仍发光是并联，不发光是串联。
(3) ① 闭合开关两灯都不亮说明电路断路，按压L₂时两灯亮、松开不亮，说明L₂处接触不良（按压时导通，松开后接触断开），故障为L₂与灯座接触不良。② 串联电路中开关控制整个电路，与位置无关，因此开关换接后，闭合开关L₁、L₂同时亮。
【答案】
(1) 绝缘体；导体
(2) ① 不一定；可能是并联的，开关在干路上 ② 并联；串联
(3) ① $L_2$与灯座接触不良 ② $L_1$、$L_2$同时亮
【知识点】
导体与绝缘体；串并联电路判断；电路故障分析
【点评】
本题考查电学基础知识点，涵盖导体绝缘体特性、串并联电路特点及故障判断，是电学入门典型题，注重基础概念的理解与应用，难度适中。
【难度系数】
0.6
