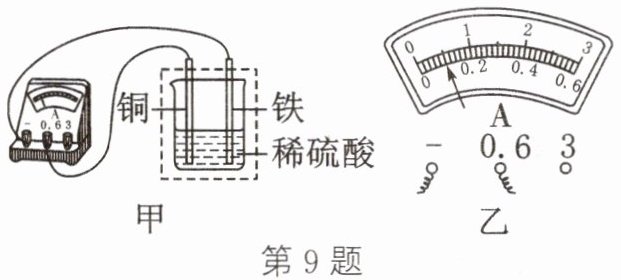

9. 如图甲所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为A，装置中的虚线框部分相当于电路中的电源，铜片是电源的极。

9. 0.1 正

【分析】
要解答本题，需分两步分析：一是读取电流表的示数，先确定电流表的量程和分度值，再根据指针位置得出电流大小；二是判断原电池的正负极，结合金属活动性顺序和原电池反应原理分析电极属性。
【解析】
1. 电流表读数：由图乙可知，电流表选用的是0~0.6A量程，该量程的分度值为0.02A，指针指向0.1A刻度处，因此电流大小为0.1A。
2. 原电池电极判断：铁片和铜片插入稀硫酸构成原电池，铁的金属活动性强于铜，铁易失去电子发生氧化反应，作负极；铜片上氢离子得到电子生成氢气，铜片为正极，因此铜片是电源的正极。
【答案】
0.1；正
【知识点】
电流表读数、原电池原理
【点评】
本题结合原电池装置考查电流表读数与电极判断，属于基础题型，需掌握电流表读数方法和原电池的工作原理。
【难度系数】
0.7

10. 油罐车在行驶过程中，油与罐壁之间极易发生现象，会有安全隐患，因此需要在油罐车尾部安装“静电带”，如图所示。在静电释放过程中，自由电子会沿“静电带”从大地移动到油罐，以中和油罐上的正电荷，此过程电流的方向是（从大地到油罐/从油罐到大地）。

10. 静电 从油罐到大地

【分析】
本题考查静电现象和电流方向的判断。首先，油罐车行驶时油与罐壁摩擦会产生静电，这是第一个空的解题思路；其次，需根据电流方向的规定，结合自由电子的移动方向判断电流方向，明确负电荷移动方向与电流方向相反即可得出第二个空的答案。
【解析】
1. 油罐车行驶过程中，油与罐壁不断摩擦，会使两者带上异种电荷，这种现象是静电（摩擦起电）现象，因此第一个空填“静电”。
2. 物理学中规定：电流的方向为正电荷定向移动的方向，而自由电子带负电，其定向移动的方向与电流方向相反。题目中自由电子从大地移动到油罐，所以电流方向与电子移动方向相反，即从油罐到大地。
【答案】
静电；从油罐到大地
【知识点】
静电现象；电流方向的规定
【点评】
本题结合生活实际考查基础电学知识，贴近生活，难度较低，主要考查学生对静电现象和电流方向规定的理解应用。
【难度系数】
0.3

11. 关于电流表的使用，下列说法正确的是 （）

A.测量未知电流可用试触法选择量程
B.使用电流表测量电流前不用校零
C.电流表可以直接接到电源的两极上
D.电流表必须要并联在电路两端

11. A

【分析】
本题考查电流表的使用规则，需逐一分析每个选项，结合电流表的正确使用方法判断对错：电流表使用时，测量前要校零，未知电流需用试触法选量程，必须串联在电路中，不能直接接电源两极。
【解析】
A选项：测量未知电流时，为避免电流过大损坏电流表，可用试触法选择合适量程，该说法正确；
B选项：使用电流表测量电流前，需先观察指针是否指在零刻度线处，若未指在零刻度线则必须校零，故B错误；
C选项：电流表内阻极小，直接接到电源两极会造成电源短路，烧坏电流表和电源，因此不能直接接电源两极，C错误；
D选项：电流表必须串联在被测电路中，电压表才需并联在电路两端，D错误。
综上，正确选项为A。
【答案】
A
【知识点】
电流表的使用
【点评】
本题为电流表使用的基础题，核心考查电流表的基本操作规则，只要牢记电流表的使用要点，逐一分析选项即可快速得出答案，属于易得分题。
【难度系数】
0.8

12. 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（）

A.M接a，N接b
B.M接d，N接a
C.M接c，N接d
D.M接d，N接c

12. C

【分析】要测量小灯泡的电流，需遵循电流表的使用规则：①电流表必须串联在被测电路中；②电流要从电流表的正接线柱流入，负接线柱流出。首先明确电路电流路径：电源正极→左侧节点→小灯泡→b点→c点→d点→开关S→电源负极。电流表的M为正接线柱，N为负接线柱，需将电流表串联在小灯泡的电流路径中，且电流从M流入、N流出，据此逐一分析选项。
【解析】
1. 选项A：M接a、N接b，电流表并联在小灯泡两端，会短路小灯泡，不符合电流表串联要求，错误。
2. 选项B：M接d、N接a，电流表串联但电流从负接线柱N流入、正接线柱M流出，违反电流表接线规则，且会短路小灯泡，错误。
3. 选项C：M接c、N接d，电流表串联在小灯泡的电流路径中，电流从正接线柱M流入、负接线柱N流出，符合电流表使用规则，能正确测量小灯泡的电流，正确。
4. 选项D：M接d、N接c，电流表串联但电流从负接线柱N流入、正接线柱M流出，违反接线规则，错误。
【答案】C
【知识点】电流表的使用、串联电路
【点评】本题考查电流表的正确使用，核心是掌握电流表需串联且“正进负出”的规则，结合电路路径分析接线即可，属于基础应用题型。
【难度系数】0.5

13. 在如图虚线框中填入电源和电流表的电学符号，使电路成为连接正确的并联电路。
第13题
甲 乙 第14题

13. 如图所示

【分析】要使电路成为正确的并联电路，需明确：并联电路存在多条独立支路，电路必须有电源提供电能；电流表需串联在电路中（电流表相当于导线，不能并联在电路中）。首先确定电源位置，电源应接在干路为整个电路供电，因此下方虚线框为电源；电流表需串联在灯泡所在支路，测量该支路电流，故灯泡右侧的虚线框为电流表，这样两条支路（电阻与开关的支路、灯泡与电流表的支路）并联在电源两端，符合并联电路要求。
【解析】根据并联电路的连接规则，结合电流表的使用要求（串联在支路中），下方虚线框填入电源符号，灯泡右侧的虚线框填入电流表符号，此时电路为两条支路并联，连接正确。
【答案】如图所示
【知识点】并联电路、电流表的使用
【点评】本题考查并联电路的组成及电流表的正确接法，需理解并联电路的结构特点和电流表的使用规则，难度适中。
【难度系数】0.5

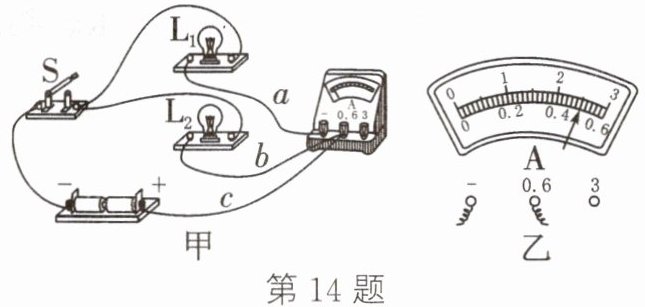

14. 如图甲所示是用电流表测量电流的实物连接图,请按要求回答:
(1) 使用时应将电流表与被测用电器联在电路中,且使电流从电流表的接线柱流入。在连接电路时,小明发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了。
(2) 如图甲中电流表测量的是通过灯(L₁/L₂)的电流。如果电流表的读数如图乙所示,则电流表测出的电流是A。
(3) 如果要用电流表测通过L₁和L₂的总电流,且只允许移动一根导线,应将导线(a/b/c)的右端接在电流表的“”(3/0.6/—)接线柱上。

14.(1) 串 正 断开开关 (2) $\mathrm{L_1}$ 0.5 (3) $b$ $-$

【分析】
本题围绕电流表的使用规则、实物电路的电流测量对象判断、电流表读数及电路改接展开。首先需牢记电流表的使用要求：与被测用电器串联、电流正进负出，连接电路时开关应断开；再通过分析实物电路确定电流表测量的用电器，结合量程读数，最后根据测总电流的要求改接导线。
【解析】
(1) 电流表的使用规则：使用时应与被测用电器串联，电流从正接线柱流入、负接线柱流出；连接电路时，为防止电路接通瞬间电流过大损坏元件，需断开开关，刚接好最后一根导线电流表指针偏转，说明连接时忘了断开开关。
(2) 观察图甲，电流表与灯$\mathrm{L}_1$串联，因此测量的是$\mathrm{L}_1$的电流；图乙中电流表选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，指针指向$0.5\mathrm{A}$位置，故读数为$0.5\mathrm{A}$。
(3) 测$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，需让电流表接在干路。当前电流表在$\mathrm{L}_1$支路，只需移动导线$b$，将其右端从电流表的“$0.6$”接线柱改接至“$-$”接线柱，此时电流经电流表后分为两路分别进入$\mathrm{L}_1$和$\mathrm{L}_2$，汇合后经开关回电源负极，电流表测总电流。
【答案】
(1) 串；正；断开开关
(2) $\mathrm{L}_1$；$0.5$
(3) $b$；$-$
【知识点】
电流表的使用；电流的测量；实物电路连接
【点评】
本题考查电流表的基础使用和电路改接，属于电学基础题，需掌握电流表的使用规则，能分析实物电路的连接关系，难度不大。
【难度系数】
0.6
