电学作图大约可分为以下几种。
1. 根据实物图画出电路图。
（1）串联电路的画法：从电源的正极出发，按顺序依次画出各电路元器件。
（2）并联电路的画法：先确定分支点，画出各干路部分的电路，然后依次把各支路画在分支点间。
2. 根据电路图画实物图。
（1）串联电路的连接方法：先找电源正极，用铅笔沿电流方向顺序前进直到电源负极。
（2）并联电路的连接方法：从电源正极开始，先完成一条通路的连接，找准分支点，再把另一条支路准确搭上。
3. 根据要求设计电路。
根据给定的要求设计电路，明确每个开关的状态与对应灯泡的发光情况。
4. 识别错误电路。
（1）电源被短路，就是电流不经过用电器直接回到电源负极。
（2）局部电路短路，用电器不能工作。
（3）电压表和电流表的正、负接线柱错接，或者测量范围选得不合适（过大或过小）。
（4）滑动变阻器错接（全上或全下，或不符合要求）。

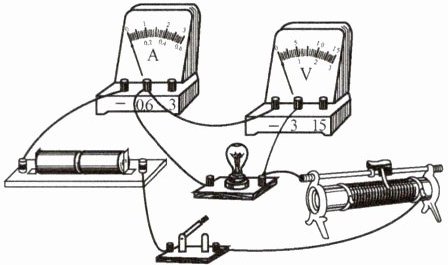

例2 请用笔画线表示导线把电路连接完整。已知电源电压为3 V。要求：电压表测量小灯泡两端电压，滑动变阻器滑片向右滑动时小灯泡变亮。
解析 电源电压为3 V，电压表测量小灯泡两端电压，故电压表选用小的测量范围，并与小灯泡并联。滑动变阻器滑片向右滑时小灯泡变亮，即电流变大，电阻变小，故滑动变阻器右下接线柱连入电路中。
答案 如图所示
1. 根据实物图画出电路图。
（1）串联电路的画法：从电源的正极出发，按顺序依次画出各电路元器件。
（2）并联电路的画法：先确定分支点，画出各干路部分的电路，然后依次把各支路画在分支点间。
2. 根据电路图画实物图。
（1）串联电路的连接方法：先找电源正极，用铅笔沿电流方向顺序前进直到电源负极。
（2）并联电路的连接方法：从电源正极开始，先完成一条通路的连接，找准分支点，再把另一条支路准确搭上。
3. 根据要求设计电路。
根据给定的要求设计电路，明确每个开关的状态与对应灯泡的发光情况。
4. 识别错误电路。
（1）电源被短路，就是电流不经过用电器直接回到电源负极。
（2）局部电路短路，用电器不能工作。
（3）电压表和电流表的正、负接线柱错接，或者测量范围选得不合适（过大或过小）。
（4）滑动变阻器错接（全上或全下，或不符合要求）。
例2 请用笔画线表示导线把电路连接完整。已知电源电压为3 V。要求：电压表测量小灯泡两端电压，滑动变阻器滑片向右滑动时小灯泡变亮。
解析 电源电压为3 V，电压表测量小灯泡两端电压，故电压表选用小的测量范围，并与小灯泡并联。滑动变阻器滑片向右滑时小灯泡变亮，即电流变大，电阻变小，故滑动变阻器右下接线柱连入电路中。
答案 如图所示
答案
解：
1. 电源电压为3V，电压表测量小灯泡两端电压，因此电压表选择0~3V量程，将电压表标有“3”的接线柱与小灯泡的右侧接线柱相连，使电压表并联在小灯泡两端。
2. 滑动变阻器滑片向右滑动时小灯泡变亮，说明电路电流变大，滑动变阻器接入电路的阻值变小，因此将开关的右接线柱与滑动变阻器的右下接线柱相连，完成电路连接。
连接完成后，电路满足所有要求：电流表串联在电路中，电压表并联在小灯泡两端，滑动变阻器滑片右移时接入电阻减小，小灯泡实际功率变大，亮度变亮。
1. 电源电压为3V，电压表测量小灯泡两端电压，因此电压表选择0~3V量程，将电压表标有“3”的接线柱与小灯泡的右侧接线柱相连，使电压表并联在小灯泡两端。
2. 滑动变阻器滑片向右滑动时小灯泡变亮，说明电路电流变大，滑动变阻器接入电路的阻值变小，因此将开关的右接线柱与滑动变阻器的右下接线柱相连，完成电路连接。
连接完成后，电路满足所有要求：电流表串联在电路中，电压表并联在小灯泡两端，滑动变阻器滑片右移时接入电阻减小，小灯泡实际功率变大，亮度变亮。
解析
【分析】
本题需满足两个核心要求：一是电压表测量小灯泡两端电压，二是滑动变阻器滑片右滑时小灯泡变亮。解题思路分两步：①根据电源电压确定电压表量程，将电压表并联在小灯泡两端；②根据滑动变阻器的变阻规律，选择合适的接线柱，使滑片右滑时接入电阻变小，从而让电流变大、灯变亮。
【解析】
1. 电压表连接：已知电源电压为3V，电压表测量小灯泡两端电压，因此电压表需选用0~3V的小量程，且要并联在小灯泡两端，将电压表标有“3”的接线柱与小灯泡的右侧接线柱相连，保证电压表与小灯泡并联。
2. 滑动变阻器连接：滑动变阻器采用“一上一下”的接线原则，滑片向右滑动时小灯泡变亮，说明电路电流变大，滑动变阻器接入电路的阻值变小，因此需将开关的右接线柱与滑动变阻器的右下接线柱相连，此时滑片右移时，滑动变阻器接入电路的电阻丝长度变短，电阻减小，电流增大，小灯泡亮度变亮。
【答案】
1. 电压表选用0~3V量程，并联在小灯泡两端，“3”接线柱连接小灯泡的右侧接线柱；
2. 开关的右接线柱连接滑动变阻器的右下接线柱，完成电路连接。
【知识点】
电压表的使用、滑动变阻器的使用、电路连接
【点评】
本题是初中电学基础作图题，重点考察电压表的量程选择与并联接法、滑动变阻器的正确接线方法，是电学实验的核心基础内容，需学生熟练掌握相关规则。
【难度系数】
0.6
本题需满足两个核心要求：一是电压表测量小灯泡两端电压，二是滑动变阻器滑片右滑时小灯泡变亮。解题思路分两步：①根据电源电压确定电压表量程，将电压表并联在小灯泡两端；②根据滑动变阻器的变阻规律，选择合适的接线柱，使滑片右滑时接入电阻变小，从而让电流变大、灯变亮。
【解析】
1. 电压表连接：已知电源电压为3V，电压表测量小灯泡两端电压，因此电压表需选用0~3V的小量程，且要并联在小灯泡两端，将电压表标有“3”的接线柱与小灯泡的右侧接线柱相连，保证电压表与小灯泡并联。
2. 滑动变阻器连接：滑动变阻器采用“一上一下”的接线原则，滑片向右滑动时小灯泡变亮，说明电路电流变大，滑动变阻器接入电路的阻值变小，因此需将开关的右接线柱与滑动变阻器的右下接线柱相连，此时滑片右移时，滑动变阻器接入电路的电阻丝长度变短，电阻减小，电流增大，小灯泡亮度变亮。
【答案】
1. 电压表选用0~3V量程，并联在小灯泡两端，“3”接线柱连接小灯泡的右侧接线柱；
2. 开关的右接线柱连接滑动变阻器的右下接线柱，完成电路连接。
【知识点】
电压表的使用、滑动变阻器的使用、电路连接
【点评】
本题是初中电学基础作图题，重点考察电压表的量程选择与并联接法、滑动变阻器的正确接线方法，是电学实验的核心基础内容，需学生熟练掌握相关规则。
【难度系数】
0.6

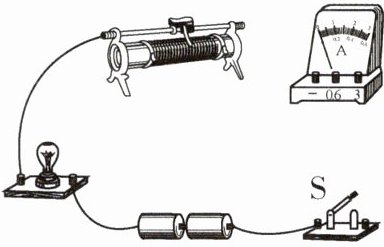

3. 在图中，请用笔画线表示导线完成电路连接，要求：闭合开关S，向右移动滑动变阻器的滑片时，电流表示数变小。
答案
如图所示
解析
【分析】
要完成电路连接，需满足闭合开关后，向右移动滑动变阻器滑片时电流表示数变小，即滑动变阻器接入电路的电阻变大。首先明确电流表需串联在电路中，且电流从正接线柱流入、负接线柱流出；滑动变阻器采用“一上一下”接线，当接入左下接线柱和右上接线柱时，滑片向右移动，接入的电阻丝长度变长，电阻变大，符合题目要求。据此确定各元件的连接方式。
【解析】
1. 电流表串联接入电路，选择0.6A量程，电流需从“0.6”接线柱流入，“-”接线柱流出；
2. 滑动变阻器要实现滑片右移时电阻变大，需接左下接线柱和右上接线柱，将滑动变阻器的右上接线柱与电流表的“-”接线柱连接；
3. 开关的一端连接电源正极，另一端连接电流表的“0.6”接线柱，使电路形成完整通路，满足题目要求。
【答案】
【知识点】
滑动变阻器使用、电流表使用、电路连接
【点评】
本题考查滑动变阻器和电流表的正确使用，需根据滑片移动对电阻的影响确定接线柱，是初中物理基础电路连接题，需注意电流表正负接线柱和滑动变阻器“一上一下”的接线原则。
【难度系数】
0.3
要完成电路连接，需满足闭合开关后，向右移动滑动变阻器滑片时电流表示数变小，即滑动变阻器接入电路的电阻变大。首先明确电流表需串联在电路中，且电流从正接线柱流入、负接线柱流出；滑动变阻器采用“一上一下”接线，当接入左下接线柱和右上接线柱时，滑片向右移动，接入的电阻丝长度变长，电阻变大，符合题目要求。据此确定各元件的连接方式。
【解析】
1. 电流表串联接入电路，选择0.6A量程，电流需从“0.6”接线柱流入，“-”接线柱流出；
2. 滑动变阻器要实现滑片右移时电阻变大，需接左下接线柱和右上接线柱，将滑动变阻器的右上接线柱与电流表的“-”接线柱连接；
3. 开关的一端连接电源正极，另一端连接电流表的“0.6”接线柱，使电路形成完整通路，满足题目要求。
【答案】
【知识点】
滑动变阻器使用、电流表使用、电路连接
【点评】
本题考查滑动变阻器和电流表的正确使用，需根据滑片移动对电阻的影响确定接线柱，是初中物理基础电路连接题，需注意电流表正负接线柱和滑动变阻器“一上一下”的接线原则。
【难度系数】
0.3
4. 在如图所示的电路中的圆圈内，填上恰当的电表符号，使开关S闭合且电路稳定时，小灯泡L能正常发光。
答案
如图所示
解析
【分析】要使小灯泡L正常发光，电路需为通路，且电表需遵循“电流表串联、电压表并联”的使用规则。观察电路结构：小灯泡L与滑动变阻器为并联关系，上方圆圈所在支路与滑动变阻器串联，需填电流表保证支路通路；下方圆圈并联在电路两端，需填电压表，避免短路且测量电路电压，使小灯泡所在支路形成通路。
【解析】根据电表使用规则：1. 上方圆圈与滑动变阻器串联，应填电流表（符号A），用于测量滑动变阻器支路的电流；2. 下方圆圈并联在电源（或小灯泡L）两端，应填电压表（符号V），用于测量电路两端电压，此时小灯泡L所在支路为通路，能正常发光。
【答案】如图所示
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确连接，需结合电路结构判断电表类型，明确电表不能短路用电器或电源，难度适中。
【难度系数】0.6
【解析】根据电表使用规则：1. 上方圆圈与滑动变阻器串联，应填电流表（符号A），用于测量滑动变阻器支路的电流；2. 下方圆圈并联在电源（或小灯泡L）两端，应填电压表（符号V），用于测量电路两端电压，此时小灯泡L所在支路为通路，能正常发光。
【答案】如图所示
【知识点】电流表使用、电压表使用、并联电路
【点评】本题考查电流表和电压表的正确连接，需结合电路结构判断电表类型，明确电表不能短路用电器或电源，难度适中。
【难度系数】0.6
