考法2 串、并联电路的连接和设计
【典例2】小红和小明分别进行“使两个小灯泡亮起来”的探究活动。小红按照如图所示的电路，用导线把电源、一个开关和两个小灯泡逐一顺次连接起来。
(1)断开开关后，可观察到$\mathrm{L}_1$和$\mathrm{L}_2$（选填“都亮”或“都熄灭”）。
(2)开关闭合并且两个小灯泡都发光时，取下$\mathrm{L}_1$，可观察到$\mathrm{L}_2$的现象。
(3)小明在连接电路时，刚连接好最后一根导线，$\mathrm{L}_1$、$\mathrm{L}_2$就亮了。他在实验中的不当之处是。
[解析](1)由图可知，两个小灯泡串联，开关控制整个电路，所以断开开关后，$\mathrm{L}_1$和$\mathrm{L}_2$都熄灭。(2)两个小灯泡串联，取下$\mathrm{L}_1$，整个电路断路，$\mathrm{L}_2$熄灭。(3)刚连好电路，$\mathrm{L}_1$、$\mathrm{L}_2$就亮了，说明连接电路时，开关没有断开。
[答案](1)都熄灭 (2)熄灭 (3)连接电路时开关没有断开

解：
(1) 由图可知两个小灯泡串联，开关控制整个电路，断开开关后电路断路，因此$\mathrm{L}_1$和$\mathrm{L}_2$都熄灭。
答案：都熄灭
(2) 串联电路只有一条电流路径，取下$\mathrm{L}_1$后整个电路断路，因此可观察到$\mathrm{L}_2$熄灭。
答案：熄灭
(3) 刚连接好最后一根导线两灯就亮，说明实验中的不当之处是连接电路时开关没有断开。
答案：连接电路时开关没有断开

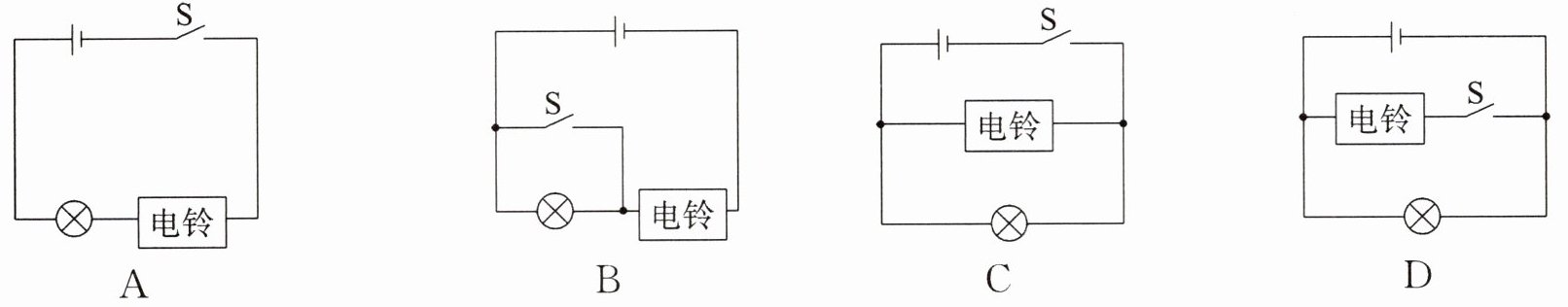

【变式2】某兴趣小组要为居家老人设计一个“应急呼叫器”电路，要求：开关断开时，电灯和电铃均不工作；开关闭合时，灯亮铃响，即使电灯因断路不亮，电铃仍可工作。如图所示的电路中，符合设计要求的是（）

C
[解析]即使电灯因断路不亮,电铃仍可工作,说明电灯和电铃能够独立工作,二者并联;开关断开时,电灯和电铃均不工作,开关闭合时,灯亮铃响,说明开关在干路上,C正确。

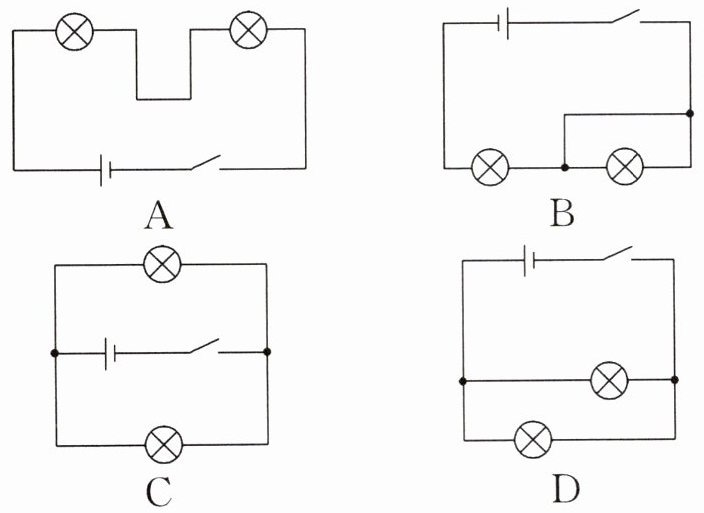

1.下列四个电路中,属于串联电路的是（）

A
[解析]A中的两个灯泡顺次连接,为串联电路;B中右侧灯泡被导线短路,为只有一个灯泡的简单电路;C、D中的灯泡均并列连接(或都有两条电流路径),为并联电路,A正确。

2.如图所示，2026年春节期间，某地河两岸的栏杆及树干枝头挂满彩灯，灯火璀璨。已知这些灯中有一个发生了断路，其他的灯还能正常发光，下列关于彩灯的连接方式说法正确的是 ()


A.一定是串联
B.一定是并联
C.可能是串联
D.无法确定

B
[解析]因为这些灯中有一个发生了断路,其他的灯还能正常发光,彩灯之间互不影响,所以一定是并联的,B正确。

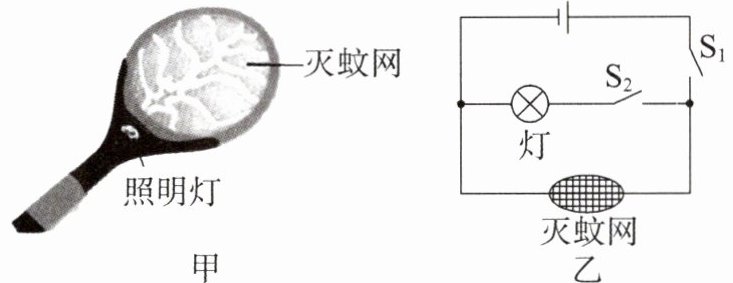

3.如图甲所示的灭蚊拍具有灭蚊和照明等功能,其工作原理如图乙所示。灭蚊网和照明灯的连接方式是,当闭合开关时,灭蚊拍灭蚊过程也能起到照明作用。

并联 S₁、S₂
[解析]同时闭合开关,电流有两条路径,灭蚊网和照明灯的连接方式是并联;两个开关同时闭合,两个用电器为并联,灭蚊拍灭蚊过程也能起到照明作用。
