4.如图所示,当只闭合开关S₂时,灯L₁和灯L₂的连接方式是;当闭合开关S₂、S₃时,电路的状态是(选填“通路”“短路”或“断路”)。

串联 短路
[解析]当只闭合开关S₂时,只有一条电流的路径,灯L₁和灯L₂的连接方式是串联;当闭合开关S₂、S₃时,相当于将电源的正、负极直接相连,会发生短路。

5.(甘肃兰州期末)为保护学生视力,降低近视发生的概率,教室里安装了护眼灯。教室各电学器材,与护眼灯串联的是 ()

A.电子白板
B.饮水机
C.电风扇
D.控制护眼灯的开关

D
[解析]开关和开关控制的用电器之间要串联,因此与护眼灯串联的是控制护眼灯的开关,D正确。

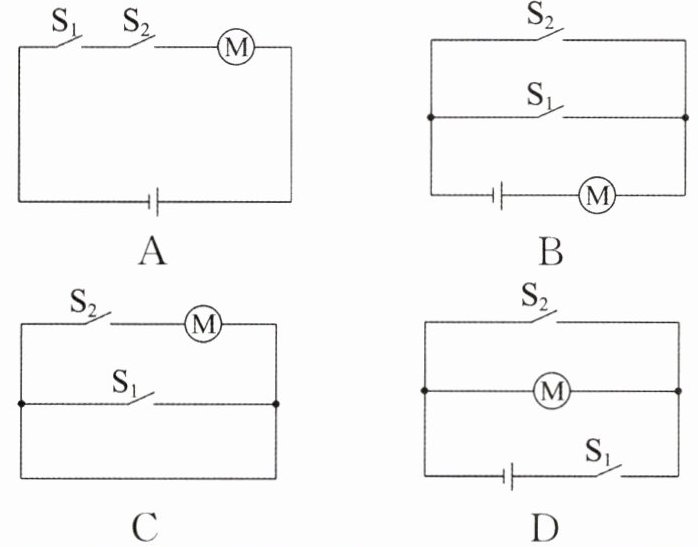

6. 练思维·尝试思维 中国高铁技术世界领先，高铁给人们出行带来极大的便利。乘客进站时，需同时通过身份证验证（相当于闭合$ S_1 $）和人脸识别（相当于闭合$ S_2 $），方可开启闸机$ \mathrm{M} $。下列电路设计符合要求的是（）

A
[解析]根据题意可知,只有两个开关都闭合的情况下,闸机才可打开,这说明两个开关相互影响,是串联的,然后再与闸机串联,A正确。
【点拨】电路中有一个用电器(闸机)、两个开关,两个开关共同控制用电器,所以是两个开关串联后,与用电器接在一条电路上。

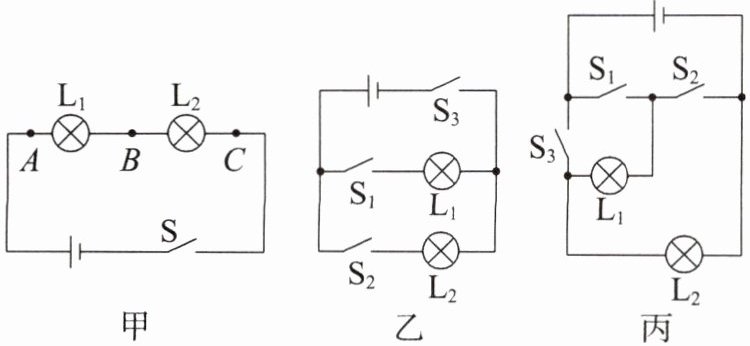

7.(甘肃陇南州武都月考改编)小明学习了电学知识后,设计了如图所示的电路,研究开关在电路中的作用。

甲
乙
丙
(1)连接电路时,开关应(选填“断开”或“闭合”)。
(2)如图甲所示,当开关闭合时两个灯泡都发光,当开关断开时两个灯泡都不发光,说明开关在串联电路中能起到控制的作用。若把开关分别接到A、B、C的位置,发现开关(选填“能”或“不能”)控制两个灯泡的亮灭,说明在串联电路中开关的作用和它的位置(选填“有关”或“无关”)。
(3)如图乙所示,干路上的开关$S_3$可以控制灯泡(选填“$L_1$”“$L_2$”或“$L_1$和$L_2$”),支路上的开关只能控制其所在支路上的用电器,说明在并联电路中开关的作用和它的位置有关。
(4)如图丙所示,在各元件完好、操作正确的情况下,小明发现闭合$S_2$、$S_3$,断开$S_1$时,灯泡$L_1$和$L_2$的连接方式为;若只闭合$S_1$,灯泡$L_1$和$L_2$的连接方式为,因此开关在此电路中还能起到改变电路的作用。

(1)断开 (2)整个电路 能 无关 (3)L₁和L₂ (4)并联 串联 连接方式
[解析](1)连接电路时,开关应断开。(2)当开关闭合时两个灯泡都发光,当开关断开时两个灯泡都不发光,说明开关在串联电路中能起到控制整个电路的作用。若把开关分别接到A、B、C的位置,发现开关能控制两个灯泡的亮灭,说明在串联电路中开关的作用和它的位置无关。(3)如题图乙所示,干路上的开关S₃可以控制灯泡L₁和L₂,支路上的开关只能控制其所在支路上的灯泡,说明在并联电路中开关的作用和它的位置有关。(4)如题图丙所示,在各元件完好、操作正确的情况下,小明发现闭合S₂、S₃,断开S₁时,灯泡L₁和L₂的连接方式为并联;若只闭合S₁,灯泡L₁和L₂的连接方式为串联,因此开关在此电路中还能起到改变电路连接方式的作用。

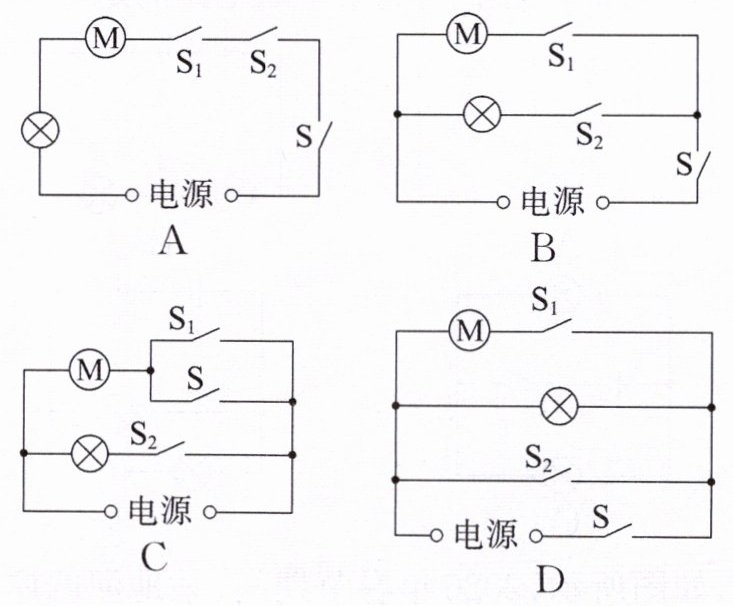

8.(山东威海)某智能家居系统设计要求：当呼唤系统时，整个系统做好工作准备（相当于闭合开关S）；当发出语音“拉开窗帘”（相当于闭合开关S₁），电动机工作拉开窗帘；当发出语音“打开台灯”（相当于闭合开关S₂），台灯工作。下列设计符合要求的是（）

答案 P09

B
[解析]当发出语音“拉开窗帘”(相当于闭合开关S₁),电动机工作;当发出语音“打开台灯”(相当于闭合开关S₂),台灯工作。电动机与台灯可以独立工作,互不影响,说明是并联关系,开关S₁控制电动机,开关S₂控制台灯,各自的开关位于各自支路中,而当呼唤系统时,整个系统做好工作准备(相当于闭合开关S),开关S位于干路中,B正确。
