第二步 学典例
考法1 串、并联电路的识别

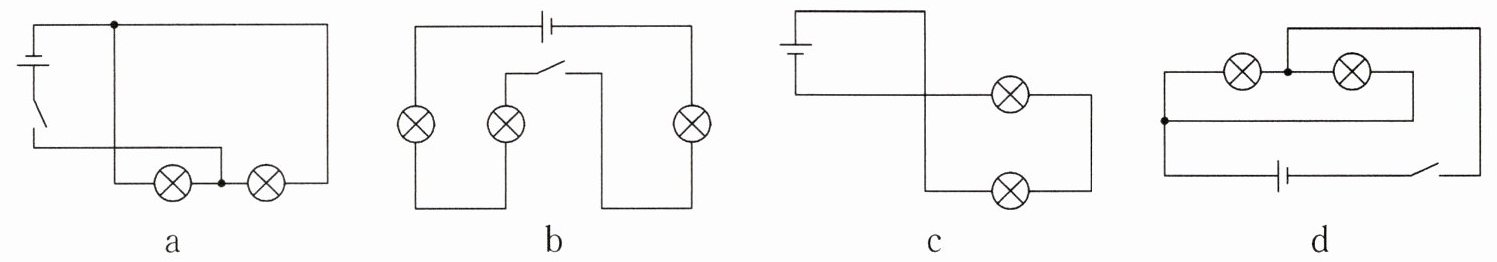

【典例1】如图所示的电路图中，属于串联电路的是，属于并联电路的是。

[解析]

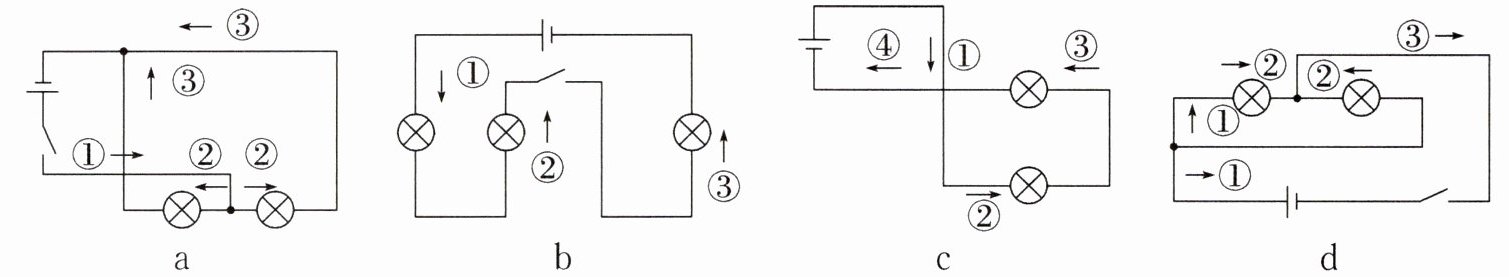

图a、d中，电流分别经过两个灯泡，汇合后流回负极，两个灯泡各在一条支路中，是并联电路；图b、c中，电流依次流过两个灯泡，流回负极，各用电器在一条电路中，是串联电路。
[答案]b、c a、d

解：
根据串、并联电路的电流路径特点判断：
串联电路电流只有一条路径，依次流过所有用电器：
图b中电流从电源正极出发，依次经过左侧灯泡、开关、右侧灯泡，回到电源负极，仅一条电流路径；
图c中电流从电源正极出发，依次经过两个灯泡，回到电源负极，仅一条电流路径，因此b、c是串联电路。
并联电路电流有多条独立路径，各用电器分别处于不同支路：
图a中电流从电源正极流出后分为两条支路，分别通过两个灯泡，汇合后经开关回到电源负极，有两条独立电流路径；
图d中电流从电源正极流出后分为两条支路，分别通过两个灯泡，汇合后经开关回到电源负极，有两条独立电流路径，因此a、d是并联电路。
答：属于串联电路的是b、c，属于并联电路的是a、d。

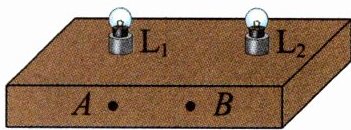

【变式1】如图所示的暗盒，只能看到灯$\mathrm{L}_1$、$\mathrm{L}_2$以及盒侧面的两个接线柱A、B，将开关接在A、B间，闭合开关，两灯均发光，则除导线外暗盒内一定有的电路元件为。为判断两灯的连接方式，进行了如下操作：①闭合开关，两个灯都亮；断开开关，两个灯都灭。根据上面现象，（选填“能”或“不能”）判断两灯串联。②闭合开关，拧下一个灯，若另一个灯，则两灯串联。③闭合开关，拧下一个灯，若另一个灯仍发光，则两灯联。

电源 不能 不发光(或熄灭) 并
