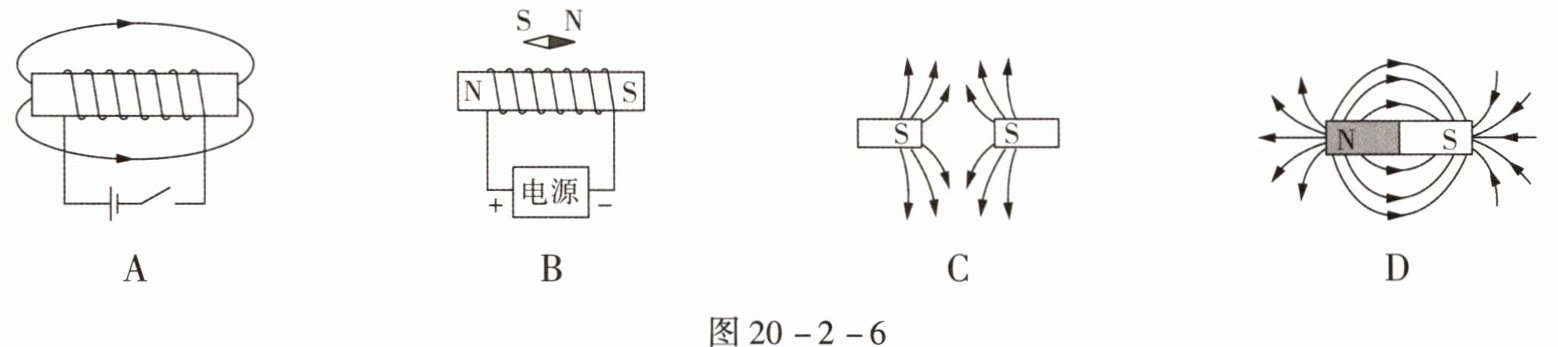

8. 图20-2-6是磁现象的四幅示意图，其中磁感线方向或小磁针静止时南北极的指向正确的是()。 图20-2-6

8.D

【分析】
要判断各图的磁感线方向或小磁针指向是否正确，需结合磁体外部磁感线规律（从N极出发，回到S极）、安培定则（判断螺线管磁极）、小磁针指向与磁感线方向的关系（小磁针静止时N极指向与磁感线方向一致），逐一分析每个选项的正误。
【解析】
1. 分析图A：电源正极在左，电流从螺线管左端流入、右端流出，根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向右端，可知螺线管右端为N极、左端为S极。磁体外部磁感线应从N极（右端）出发，回到S极（左端），但图中上方磁感线箭头向右，不符合规律，A错误。
2. 分析图B：电源正极在左，电流从螺线管左端流入，结合绕线方式用安培定则判断，螺线管右端应为N极、左端为S极，与图中标注的“左N右S”矛盾；且螺线管上方磁感线方向应从N极（右）指向S极（左），小磁针N极应指向左，图中小磁针S左N右，指向错误，B错误。
3. 分析图C：磁体外部磁感线应指向S极（S是磁感线的终点），但图中两个S极的磁感线箭头均向外（离开S极），不符合规律，C错误。
4. 分析图D：左侧磁体为N极，右侧为S极，磁体外部磁感线从N极出发、回到S极，图中各磁感线箭头方向均符合该规律，D正确。
【答案】
D
【知识点】
磁感线、安培定则、磁极
【点评】
本题考查磁现象中磁感线的方向、安培定则的应用，需牢记磁体外部磁感线的基本规律，熟练运用安培定则判断螺线管磁极，属于磁现象的基础综合题，难度适中。
【难度系数】
0.5

9.(多选)图20-2-7是小聪和小明同学探究“通电螺线管的磁场方向”实验示意图。实验时,在小圆位置放置小磁针,闭合开关,画出不同位置小磁针静止时N极的指向;对调电源正、负极,重复上述操作。下列说法正确的是()。A. 小磁针的作用是指示通电螺线管周围的磁场方向B. 闭合开关,放置在a、b处的小磁针静止时N极指向相同C. 对调电源正、负极,闭合开关,通电螺线管的磁场方向改变D. 通过实验可总结出通电螺线管的磁极极性和电流方向的关系图20-2-7

9.ACD

【分析】本题考查通电螺线管的磁场相关知识，需逐个分析选项：首先明确磁场方向的规定（小磁针静止时N极指向为该点磁场方向）、通电螺线管磁极与电流方向的关系，再结合实验操作判断各选项对错。
【解析】A选项：磁场方向的规定是小磁针静止时N极所指的方向，因此小磁针的作用是指示通电螺线管周围的磁场方向，A正确；B选项：闭合开关后，通电螺线管的磁场类似条形磁体，a、b分别位于螺线管的两侧，两处磁场方向相反，小磁针静止时N极指向不同，B错误；C选项：通电螺线管的磁极极性由电流方向决定，对调电源正、负极会改变电流方向，因此通电螺线管的磁场方向会改变，C正确；D选项：实验中通过对调电源正、负极改变电流方向，观察小磁针N极指向的变化，可总结出通电螺线管的磁极极性和电流方向的关系，D正确。综上，正确选项为ACD。
【答案】ACD
【知识点】通电螺线管的磁场、磁场方向
【点评】本题围绕通电螺线管的磁场展开，考查磁场方向的判断、通电螺线管磁极与电流方向的关系，需结合实验操作分析各选项，属于基础实验题。
【难度系数】0.5

10.(2024,西安)如图20-2-8所示,请将小磁针的N极涂黑,并标出磁感线的方向。

10.如图答20-2-1所示。

【分析】
要完成本题，需按以下步骤思考：①先根据电源正负极确定电流方向，再用安培定则判断螺线管的磁极；②根据磁体外部磁感线的方向规律（从N极指向S极）确定磁感线方向；③小磁针静止时N极指向与磁感线方向一致，据此确定小磁针N极并涂黑。
【解析】
1. 判断螺线管磁极：电源正极流出电流，从螺线管右端流入、左端流出；根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向螺线管的右端，因此螺线管右端为N极，左端为S极。
2. 确定磁感线方向：磁体外部的磁感线总是从N极出发，回到S极，因此螺线管上方、下方的磁感线方向均为从右端（N极）指向左端（S极），即向左。
3. 确定小磁针N极：小磁针静止时N极的指向与磁感线方向一致，因此小磁针的右端为N极，需将小磁针的右端涂黑。
【答案】
如图答20-2-1所示。

【知识点】
安培定则、磁感线方向、磁极判断
【点评】
本题考查电磁学基础知识点，核心是安培定则的应用及磁感线、小磁针磁极的判断，难度适中，需牢记相关规律。
【难度系数】
0.6

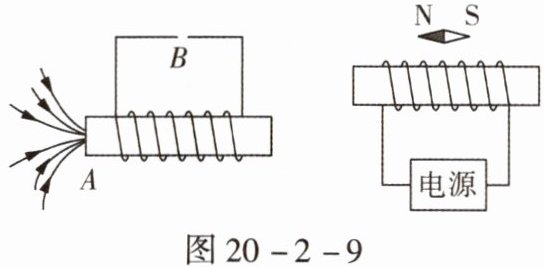

11. 在图20-2-9中标出通电螺线管的N、S极和电源的正、负极。

11.如图答20-2-2所示。

【分析】
要解决此题，首先利用磁感线的特点判断左侧螺线管A的磁极：磁体外部磁感线从N极出发，回到S极，图中磁感线指向A的左端，因此A的左端为S极，右端为N极；接着根据小磁针的指向判断右侧螺线管的磁极：小磁针N极的指向与磁场方向一致，且异名磁极相互吸引，小磁针N极向左，说明右侧螺线管的左端为S极，右端为N极；最后用安培定则（右手螺旋定则）确定电源正负极：右手握住右侧螺线管，大拇指指向N极（右端），四指弯曲方向为电流方向，由此可知电流从螺线管左端流入、右端流出，故电源左端为正极，右端为负极，左侧线圈B的电源正负极与右侧一致。
【解析】
1. 左侧螺线管A的磁极判断：磁体外部磁感线从N极出发，回到S极，图中磁感线汇聚到A的左端，说明A的左端是S极，右端是N极；
2. 右侧螺线管的磁极判断：小磁针N极向左，根据异名磁极相互吸引，小磁针N极指向螺线管的S极，因此右侧螺线管左端为S极，右端为N极；
3. 电源正负极判断：对右侧螺线管应用安培定则，右手握住螺线管，大拇指指向N极（右端），四指所指方向为电流方向，可知电流从螺线管左端流入、右端流出，因此电源左端为正极，右端为负极，左侧线圈B的电源与右侧电路连接一致，故电源左端正极、右端负极。
【答案】

【知识点】
安培定则，磁极间相互作用，磁感线
【点评】
本题考查磁感线、磁极间相互作用及安培定则的综合应用，属于电磁学基础题，需掌握相关规律并灵活运用。
【难度系数】
0.5

12.将一个通电螺线管用悬线悬挂起来，闭合开关，最后静止时小磁针指向如图20-2-10所示。在螺线管两端标出N、S极，画出螺线管上导线的环绕图示。

图20-2-10

12.如图答20-2-3所示。

【分析】
要解决此题，需分两步：1. 根据小磁针的指向判断螺线管的磁极：小磁针静止时N极的指向为该点的磁场方向，螺线管外部磁场从N极指向S极，由此确定螺线管的磁极；2. 利用安培定则（右手螺旋定则）确定螺线管的导线环绕方式：右手握住螺线管，大拇指指向N极，四指弯曲方向为电流的流向，结合电路中电流路径画出绕线。
【解析】
1. 判断螺线管磁极：小磁针静止时N极指向右，说明小磁针所在位置的磁场方向向左；螺线管外部的磁场方向是从N极指向S极，因此螺线管的右端为S极，左端为N极。
2. 确定导线环绕：根据安培定则，右手握住螺线管，大拇指指向左端（N极），四指弯曲方向即为电流在螺线管中的流向。电路中电流从电源正极流出，进入螺线管左端，因此导线从螺线管左端下方向上绕，依次环绕螺线管，最后从右端下方流出，连接开关与电源负极，画出环绕图示。
【答案】
如图答20-2-3所示。
【知识点】
安培定则、磁场方向、磁极间的相互作用
【点评】
本题考查安培定则的应用，需结合小磁针指向判断螺线管磁极，再通过安培定则确定导线绕法，是电磁学基础题型，重点考查对安培定则的理解与运用。
【难度系数】
0.5

13.(2024,乐山)如图20-2-11所示,根据信息,标出电源“+”“-”极和小磁针的“N”极。

13.如图答20-2-4所示。

【分析】
要解决此题，需结合磁体的磁感线特点、磁极间的相互作用和安培定则。首先，磁体外部的磁感线从N极出发，指向S极，小磁针N极的指向与磁感线方向一致，据此确定小磁针的N极；再根据磁感线方向确定螺线管的磁极；最后利用安培定则（右手握住螺线管，大拇指指向螺线管N极，四指弯曲方向为电流方向）判断电源的正负极。
【解析】
1. 确定小磁针的N极：磁体外部磁感线从N极出发，回到S极，左侧磁体为N极，螺线管左端为S极，因此磁感线方向向右，小磁针N极指向磁感线方向，故小磁针右端为N极。
2. 确定螺线管的磁极：由磁感线方向可知，螺线管左端为S极，右端为N极。
3. 确定电源正负极：根据安培定则，右手握住螺线管，大拇指指向右端（N极），四指弯曲方向为电流方向，可知电流从螺线管左端流入、右端流出，因此电源左端为正极，右端为负极。
【答案】

【知识点】
磁感线、安培定则、磁极间相互作用
【点评】
本题综合考查磁感线、安培定则的应用，需掌握磁极间的相互作用规律和安培定则的使用方法，是电磁学基础题。
【难度系数】
0.3
