8 如图，是一根粗细均匀的直树枝OA斜插在水中的一张照片，下列分析正确的是 （
A.OB、OC都是虚像，OC与物体等大
B.OB、OC都是虚像，OB与物体等大
C.OB、OC都是光的折射形成的像
D.OB、OC都是光的反射形成的像
B
）A.OB、OC都是虚像，OC与物体等大
B.OB、OC都是虚像，OB与物体等大
C.OB、OC都是光的折射形成的像
D.OB、OC都是光的反射形成的像
答案
8. B
解析
【分析】要解决此题，需明确光的反射和折射形成的像的特点：当树枝斜插在水中时，水面相当于平面镜，树枝在水面发生反射形成虚像；水中的树枝部分因光的折射，人眼逆着折射光线看到的是虚像，因此OB和OC均为虚像，需结合成像特点判断选项正误。
【解析】树枝斜插入水中时，水面相当于平面镜，树枝在水面上方的部分发生反射，形成虚像（对应OC）；水中的树枝部分（对应OB），光从水中斜射入空气时发生折射，人眼逆着折射光线看到的是虚像，因此OB、OC都是虚像。OB作为折射形成的虚像，与实际物体等大；OC是反射形成的虚像，并非与物体等大，且OB是折射形成、OC是反射形成，并非都是折射或都是反射，故只有B选项正确。
【答案】B
【知识点】光的反射、光的折射
【点评】本题结合生活中的常见现象，考查光的反射和折射的成像特点，需要区分两种现象的成像差异，难度适中。
【难度系数】0.5
【解析】树枝斜插入水中时，水面相当于平面镜，树枝在水面上方的部分发生反射，形成虚像（对应OC）；水中的树枝部分（对应OB），光从水中斜射入空气时发生折射，人眼逆着折射光线看到的是虚像，因此OB、OC都是虚像。OB作为折射形成的虚像，与实际物体等大；OC是反射形成的虚像，并非与物体等大，且OB是折射形成、OC是反射形成，并非都是折射或都是反射，故只有B选项正确。
【答案】B
【知识点】光的反射、光的折射
【点评】本题结合生活中的常见现象，考查光的反射和折射的成像特点，需要区分两种现象的成像差异，难度适中。
【难度系数】0.5

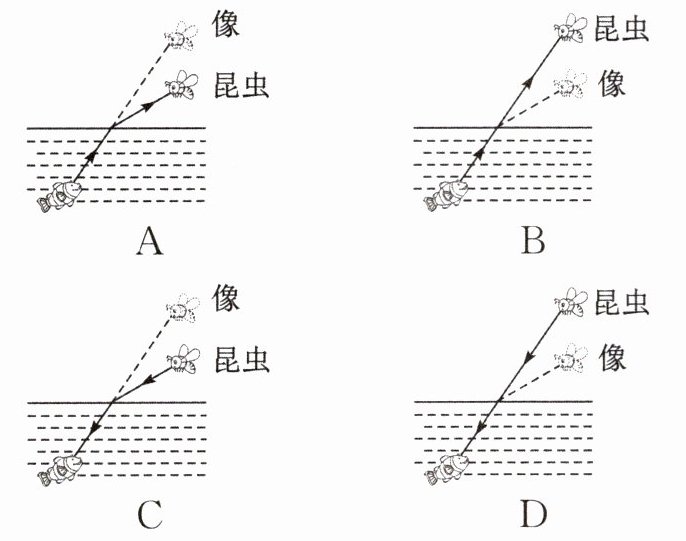

9 [2025佛山段考]喷水鱼因特殊的捕食方式而得名，能喷出一股水柱，准确击落空中的昆虫作为食物。下列各图中能正确表示喷水鱼看到昆虫像的光路图的是（
C
）答案
9. C
解析
【分析】
要解决这个问题，需明确：喷水鱼看到空中的昆虫，是昆虫反射的光线从空气斜射入水中，发生折射后进入鱼的眼睛，鱼逆着折射光线会看到虚像。解题时需注意两点：①光路方向：光线应从昆虫（空气）射向鱼（水中），即箭头指向鱼；②折射规律：光从空气斜射入水中时，折射角小于入射角，虚像位置比实际昆虫更高。据此逐一分析选项。
【解析】
1. 判断光路方向：鱼看到物体，是物体的光进入鱼眼，因此光线方向应是从昆虫指向鱼（箭头朝向鱼）。选项A、B的光线箭头是从鱼指向昆虫，属于鱼发出的光，不符合实际，排除；选项D的光线箭头也是从鱼指向昆虫，且光线沿直线传播，未发生折射，错误。
2. 判断折射规律：光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，鱼看到的虚像位置比实际昆虫更高。选项C中，光线从昆虫（空气）斜射入水中，折射光线向法线偏折，箭头指向鱼，且虚像位置在实际昆虫上方，符合规律，正确。
【答案】
C
【知识点】
光的折射现象；光的折射规律
【点评】
本题结合喷水鱼捕食的场景考查光的折射规律的应用，关键是明确光路方向和折射时的角度关系，易错点是混淆光线的传播方向，需注意“看到物体是物体的光进入眼睛”这一核心逻辑。
【难度系数】
0.5
要解决这个问题，需明确：喷水鱼看到空中的昆虫，是昆虫反射的光线从空气斜射入水中，发生折射后进入鱼的眼睛，鱼逆着折射光线会看到虚像。解题时需注意两点：①光路方向：光线应从昆虫（空气）射向鱼（水中），即箭头指向鱼；②折射规律：光从空气斜射入水中时，折射角小于入射角，虚像位置比实际昆虫更高。据此逐一分析选项。
【解析】
1. 判断光路方向：鱼看到物体，是物体的光进入鱼眼，因此光线方向应是从昆虫指向鱼（箭头朝向鱼）。选项A、B的光线箭头是从鱼指向昆虫，属于鱼发出的光，不符合实际，排除；选项D的光线箭头也是从鱼指向昆虫，且光线沿直线传播，未发生折射，错误。
2. 判断折射规律：光从空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，鱼看到的虚像位置比实际昆虫更高。选项C中，光线从昆虫（空气）斜射入水中，折射光线向法线偏折，箭头指向鱼，且虚像位置在实际昆虫上方，符合规律，正确。
【答案】
C
【知识点】
光的折射现象；光的折射规律
【点评】
本题结合喷水鱼捕食的场景考查光的折射规律的应用，关键是明确光路方向和折射时的角度关系，易错点是混淆光线的传播方向，需注意“看到物体是物体的光进入眼睛”这一核心逻辑。
【难度系数】
0.5
10 [2025沈阳段考]如图所示,把玻璃杯放在物理书上,往杯内注水近满,由上向下观察,发现杯内“物”比杯外的“理”高,产生该现象的主要原因是光从
水中斜射入空气
（选填“水中斜射入空气”或“空气斜射入水中”）发生了折射现象。若减少水量,则观察到“物”会向下
（选填“上”或“下”）移动。答案
10. 水中斜射入空气 下
解析
【分析】
要解答本题，需利用光的折射规律分析现象：当观察杯内的字时，字反射的光线从水中斜射入空气中会发生折射，人眼逆着折射光线看去，形成的虚像位置比实际物体偏高，因此看到杯内的字比杯外的高。当减少水量时，水面下降，光线的折射路径改变，对应的虚像位置会向下移动。
【解析】
1. 光的传播方向判断：杯内“物”字反射的光线是从水中进入空气，因此光的传播方向是水中斜射入空气，故第一个空填“水中斜射入空气”。
2. 水量减少时像的移动：减少水量后，水面降低，光线的入射点下移，折射后形成的虚像位置也随之向下移动，故第二个空填“下”。
【答案】
水中斜射入空气；下
【知识点】
光的折射现象
【点评】
本题结合生活中的常见现象考查光的折射规律，需要理解光从水斜射入空气时的折射特点，以及水量变化对像位置的影响，属于基础光学题，注重知识的实际应用。
【难度系数】
0.5
要解答本题，需利用光的折射规律分析现象：当观察杯内的字时，字反射的光线从水中斜射入空气中会发生折射，人眼逆着折射光线看去，形成的虚像位置比实际物体偏高，因此看到杯内的字比杯外的高。当减少水量时，水面下降，光线的折射路径改变，对应的虚像位置会向下移动。
【解析】
1. 光的传播方向判断：杯内“物”字反射的光线是从水中进入空气，因此光的传播方向是水中斜射入空气，故第一个空填“水中斜射入空气”。
2. 水量减少时像的移动：减少水量后，水面降低，光线的入射点下移，折射后形成的虚像位置也随之向下移动，故第二个空填“下”。
【答案】
水中斜射入空气；下
【知识点】
光的折射现象
【点评】
本题结合生活中的常见现象考查光的折射规律，需要理解光从水斜射入空气时的折射特点，以及水量变化对像位置的影响，属于基础光学题，注重知识的实际应用。
【难度系数】
0.5
11 新情境 经典诗词 诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷。如图所示，其实诗人观察到的落日并非太阳的实际位置，而是太阳光经过不均匀的大气层发生了
折射
所成的像，太阳实际在图中的乙
（选填“甲”或“乙”）位置。人眼所看到的太阳是虚
（选填“实”或“虚”）像。答案
11. 折射 乙 虚
解析
【分析】
要解答本题，需结合光的折射规律分析：地球周围的大气层密度不均匀，太阳光穿过大气层时会发生折射；人眼判断物体位置依赖“光沿直线传播”的经验，逆着折射光线观察时，会误以为光线沿直线传播，从而形成虚像，且像的位置比实际物体位置偏高。
【解析】
1. 太阳光从太空进入不均匀的大气层时，因大气层密度不同，光的传播方向发生偏折，即发生折射现象，诗人看到的落日是折射形成的像。
2. 太阳落山时，实际太阳位于地平线以下，对应图中的乙位置；折射光线进入人眼后，人眼逆着折射光线看去，会认为光线从上方的甲位置传来，因此看到的像在甲处，实际太阳在乙处。
3. 该像由折射光线的反向延长线会聚而成，无法用光屏承接，属于虚像。
【答案】
折射；乙；虚
【知识点】
光的折射现象；实像与虚像的区别
【点评】
本题结合经典诗词创设新情境，将物理知识与文学意境结合，考查光的折射在自然现象中的应用，体现了物理与生活的联系，是基础应用类题目。
【难度系数】
0.6
要解答本题，需结合光的折射规律分析：地球周围的大气层密度不均匀，太阳光穿过大气层时会发生折射；人眼判断物体位置依赖“光沿直线传播”的经验，逆着折射光线观察时，会误以为光线沿直线传播，从而形成虚像，且像的位置比实际物体位置偏高。
【解析】
1. 太阳光从太空进入不均匀的大气层时，因大气层密度不同，光的传播方向发生偏折，即发生折射现象，诗人看到的落日是折射形成的像。
2. 太阳落山时，实际太阳位于地平线以下，对应图中的乙位置；折射光线进入人眼后，人眼逆着折射光线看去，会认为光线从上方的甲位置传来，因此看到的像在甲处，实际太阳在乙处。
3. 该像由折射光线的反向延长线会聚而成，无法用光屏承接，属于虚像。
【答案】
折射；乙；虚
【知识点】
光的折射现象；实像与虚像的区别
【点评】
本题结合经典诗词创设新情境，将物理知识与文学意境结合，考查光的折射在自然现象中的应用，体现了物理与生活的联系，是基础应用类题目。
【难度系数】
0.6
12 如图，一名潜水员潜水时看到水面上有一只小鸟S，S'是其像点。请画出水下E处的潜水员看到小鸟S的光路图。
答案
12. 如图所示
解析
【分析】潜水员在水中看到空中的小鸟，是光从空气斜射入水中发生折射形成虚像的现象。人眼逆着折射光线看到的虚像为S'，解题时需先确定入射点：连接虚像S'和水下的E点，该直线与空气和水的界面的交点即为入射点；再分别画出入射光线和折射光线，并标注光线方向。
【解析】步骤如下：
1. 确定入射点：连接虚像点S'与水下的E点，直线与空气和水的分界面交于O点，O为入射点；
2. 画入射光线：连接S与O，光线方向从S指向O（光线由小鸟S发出，射向水面）；
3. 画折射光线：连接O与E，光线方向从O指向E（折射光线进入潜水员的眼睛）；
4. 标注光线箭头，完成光路图。
【答案】
【知识点】光的折射
【点评】本题考查光的折射作图，核心是利用虚像位置确定入射点，理解人眼看到虚像的原理是解题关键，属于光学基础作图题。
【难度系数】0.6
【解析】步骤如下：
1. 确定入射点：连接虚像点S'与水下的E点，直线与空气和水的分界面交于O点，O为入射点；
2. 画入射光线：连接S与O，光线方向从S指向O（光线由小鸟S发出，射向水面）；
3. 画折射光线：连接O与E，光线方向从O指向E（折射光线进入潜水员的眼睛）；
4. 标注光线箭头，完成光路图。
【答案】
【知识点】光的折射
【点评】本题考查光的折射作图，核心是利用虚像位置确定入射点，理解人眼看到虚像的原理是解题关键，属于光学基础作图题。
【难度系数】0.6
13 某校新建成一个喷水池，在池底安装一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点处形成一个亮斑，如图。往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，那么 （
A.P点在S点的上方，Q点在S点的上方
B.P点在S点的下方，Q点在S点的上方
C.P点在S点的上方，Q点在S点的下方
D.P点在S点的下方，Q点在S点的下方
B
）A.P点在S点的上方，Q点在S点的上方
B.P点在S点的下方，Q点在S点的上方
C.P点在S点的上方，Q点在S点的下方
D.P点在S点的下方，Q点在S点的下方
答案
13. B
解析
【分析】
要解决该问题，需分两种情况分析水面升至a、b时的光传播规律：①水面升至a位置时，光从水斜射入空气会发生折射，根据折射规律判断亮斑位置；②水面升至b位置时，光先在水中沿直线传播，经水面折射后，人看到的是折射光线反向延长线形成的虚像，据此判断位置。
【解析】
1. 水面升至a位置时：射灯发出的光从水斜射入空气中，根据光的折射规律，折射角大于入射角，折射光线远离法线，因此池壁上的亮斑P点在S点的下方。
2. 水面升至b位置时：水面在射灯光线的上方，光在水中沿直线传播，到达水面后发生折射。人看到的亮斑Q点是折射光线反向延长线会聚形成的虚像，根据折射规律，该虚像位置在S点的上方。
综上，P点在S点下方，Q点在S点上方，对应选项B。
【答案】
B
【知识点】
光的折射规律、光的直线传播
【点评】
本题结合喷水池注水场景，考查光的折射规律的实际应用，核心是区分两种水面高度下的光传播路径，需准确掌握折射规律，避免混淆不同情况下亮斑的位置，对学生的规律应用能力有一定要求。
【难度系数】
0.5
要解决该问题，需分两种情况分析水面升至a、b时的光传播规律：①水面升至a位置时，光从水斜射入空气会发生折射，根据折射规律判断亮斑位置；②水面升至b位置时，光先在水中沿直线传播，经水面折射后，人看到的是折射光线反向延长线形成的虚像，据此判断位置。
【解析】
1. 水面升至a位置时：射灯发出的光从水斜射入空气中，根据光的折射规律，折射角大于入射角，折射光线远离法线，因此池壁上的亮斑P点在S点的下方。
2. 水面升至b位置时：水面在射灯光线的上方，光在水中沿直线传播，到达水面后发生折射。人看到的亮斑Q点是折射光线反向延长线会聚形成的虚像，根据折射规律，该虚像位置在S点的上方。
综上，P点在S点下方，Q点在S点上方，对应选项B。
【答案】
B
【知识点】
光的折射规律、光的直线传播
【点评】
本题结合喷水池注水场景，考查光的折射规律的实际应用，核心是区分两种水面高度下的光传播路径，需准确掌握折射规律，避免混淆不同情况下亮斑的位置，对学生的规律应用能力有一定要求。
【难度系数】
0.5
