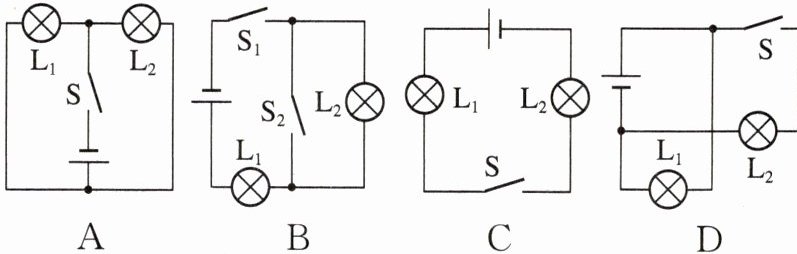

1. 在如图所示的电路图中，开关闭合后，两个灯泡属于串联的是（
C
）答案
1.C

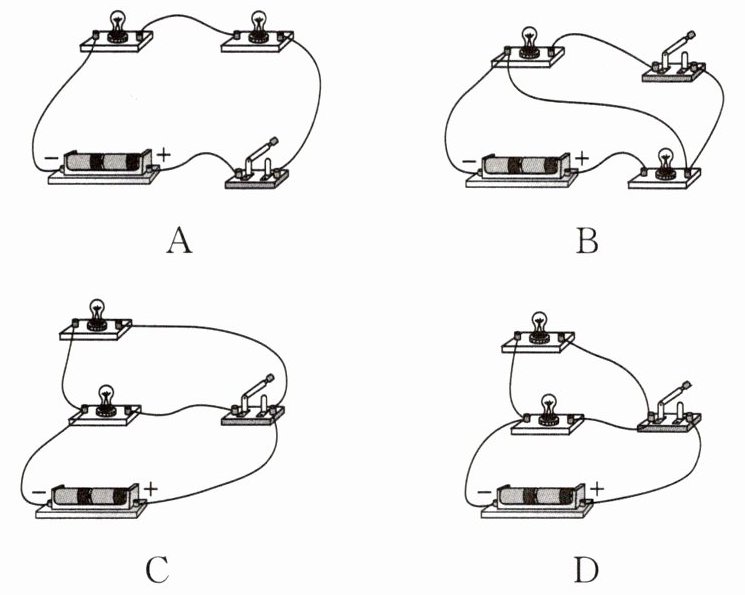

2. 母题 教材P63图13-3改编“在怎样使两个小灯泡亮起来”的活动中，开关能够同时控制两盏灯，且两灯并联的图是 （
D
）答案
2.D
3. 随着人们生活水平的提高，家庭中的用电器越来越多。关于图中用电器的说法不正确的是（
A.图甲中，三合一的数据线给三台手机同时充电时，三个插头之间是并联的
B.图乙中，任意取下一个灯泡后整串彩灯都会熄灭，每个灯泡之间是串联的
C.图丙中，餐厅里的三盏灯，用一个开关能同时控制它们的通断，三盏灯是串联的
D.图丁中，写作业时照明用的台灯，有一个开关控制它的通断，灯和开关是串联的
C
）A.图甲中，三合一的数据线给三台手机同时充电时，三个插头之间是并联的
B.图乙中，任意取下一个灯泡后整串彩灯都会熄灭，每个灯泡之间是串联的
C.图丙中，餐厅里的三盏灯，用一个开关能同时控制它们的通断，三盏灯是串联的
D.图丁中，写作业时照明用的台灯，有一个开关控制它的通断，灯和开关是串联的
答案
3.C 【点拨】三合一的数据线给三台手机同时充电时，三个插头可以独立工作，互不影响，因此它们是并联的，故A正确；任意取下一个灯泡后整串彩灯都会熄灭，说明这些彩灯之间相互影响，是串联的，故B正确；餐厅里的三盏灯是并联的，开关在干路上，所以能同时控制它们的通断，故C错误；有一个开关控制台灯的通断，灯和开关是串联的，故D正确。
4. 若使$\mathrm{L}_1$、$\mathrm{L}_2$串联，则应闭合
S₂
，断开S₁、S₃
；若使$\mathrm{L}_1$、$\mathrm{L}_2$并联，则应只闭合S₁、S₃
；如果闭合$\mathrm{S}_1$而断开$\mathrm{S}_2$、$\mathrm{S}_3$，则灯L₂
亮；同时闭合开关S₂、S₃
是不允许的。答案
4.$\mathrm{S}_2$；$\mathrm{S}_1$、$\mathrm{S}_3$；$\mathrm{S}_1$、$\mathrm{S}_3$；$\mathrm{L}_2$；$\mathrm{S}_2$、$\mathrm{S}_3$
5. 如图所示，某同学要连接由$\mathrm{L}_1$和$\mathrm{L}_2$组成的并联电路。若开关S要同时控制两盏灯，应将导线M端接到图中
A
（填“A”或“B”）点；若开关S只控制$\mathrm{L}_1$，则导线的M端应该接到图中的B
（填“A”或“B”）点。答案
5.A；B 【点拨】由图可知，两盏灯并联；当将导线M端接到图中A点时，开关S位于干路上，同时控制两盏灯；当将导线M端接到图中B点时，开关S位于灯泡$\mathrm{L}_1$所在的支路上，只控制该支路。

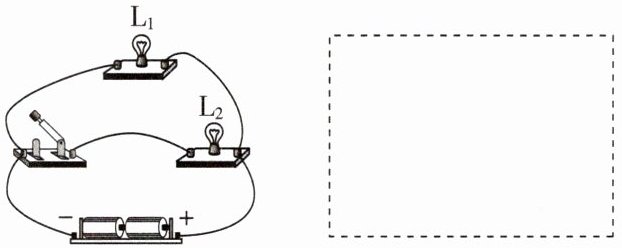

6. 根据实物电路在虚线框内画出相应的电路图。
答案
6.【解】如图所示。
7. 如图所示，下列说法正确的是 （
A.只闭合开关$S_1$时，灯泡$L_1$、$L_2$串联
B.只闭合开关$S_2$时，灯泡$L_1$、$L_2$均不发光
C.只闭合开关$S_1$、$S_3$时，灯泡$L_1$、$L_2$并联
D.闭合所有开关时，灯泡$L_1$、$L_2$均正常发光
C
）A.只闭合开关$S_1$时，灯泡$L_1$、$L_2$串联
B.只闭合开关$S_2$时，灯泡$L_1$、$L_2$均不发光
C.只闭合开关$S_1$、$S_3$时，灯泡$L_1$、$L_2$并联
D.闭合所有开关时，灯泡$L_1$、$L_2$均正常发光
答案
7.C 【点拨】由图可知，只闭合开关$\mathrm{S}_1$时，电流只有一条路径，只有灯泡$\mathrm{L}_1$发光，故A错误；只闭合开关$\mathrm{S}_2$时，电流从电源正极依次经过灯泡$\mathrm{L}_1$、$\mathrm{L}_2$、开关$\mathrm{S}_2$回到电源负极，所以灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联，均发光，故B错误；只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，电流有两条路径，一条是从电源正极$\to \mathrm{S}_3 \to \mathrm{L}_2 \to \mathrm{S}_1 \to$电源负极，另一条是从电源正极$\to \mathrm{L}_1 \to \mathrm{S}_1 \to$电源负极，所以灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，故C正确；闭合所有开关时，电流不经过灯泡，直接从电源的正极回到电源负极，造成电源短路，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$都不会发光，故D错误。
8. 如图将“电源”“灯泡 $\mathrm{L}_1$”和“灯泡 $\mathrm{L}_2$”连入电路中的三个虚线框内，能满足两灯泡组成并联电路且
开关只控制灯泡 $\mathrm{L}_2$，则下列连接方式正确的是（
A.$a$ 填电源、$b$ 填灯泡 $\mathrm{L}_2$、$c$ 填灯泡 $\mathrm{L}_1$
B.$b$ 填电源、$a$ 填灯泡 $\mathrm{L}_2$、$c$ 填灯泡 $\mathrm{L}_1$
C.$a$ 填电源、$b$ 填灯泡 $\mathrm{L}_1$、$c$ 填灯泡 $\mathrm{L}_2$
D.$b$ 填灯泡 $\mathrm{L}_1$、$a$ 填灯泡 $\mathrm{L}_2$、$c$ 填电源
开关只控制灯泡 $\mathrm{L}_2$，则下列连接方式正确的是（
A
）A.$a$ 填电源、$b$ 填灯泡 $\mathrm{L}_2$、$c$ 填灯泡 $\mathrm{L}_1$
B.$b$ 填电源、$a$ 填灯泡 $\mathrm{L}_2$、$c$ 填灯泡 $\mathrm{L}_1$
C.$a$ 填电源、$b$ 填灯泡 $\mathrm{L}_1$、$c$ 填灯泡 $\mathrm{L}_2$
D.$b$ 填灯泡 $\mathrm{L}_1$、$a$ 填灯泡 $\mathrm{L}_2$、$c$ 填电源
答案
8.A 【点拨】要求满足两灯泡组成并联电路且开关只控制灯泡$\mathrm{L}_2$，因此下面虚线框$b$只能填灯泡$\mathrm{L}_2$，则$a$填电源，$c$填灯泡$\mathrm{L}_1$；此时开关闭合后，两灯泡并联，且都发光，开关只控制灯泡$\mathrm{L}_2$，故A正确。故选A。
