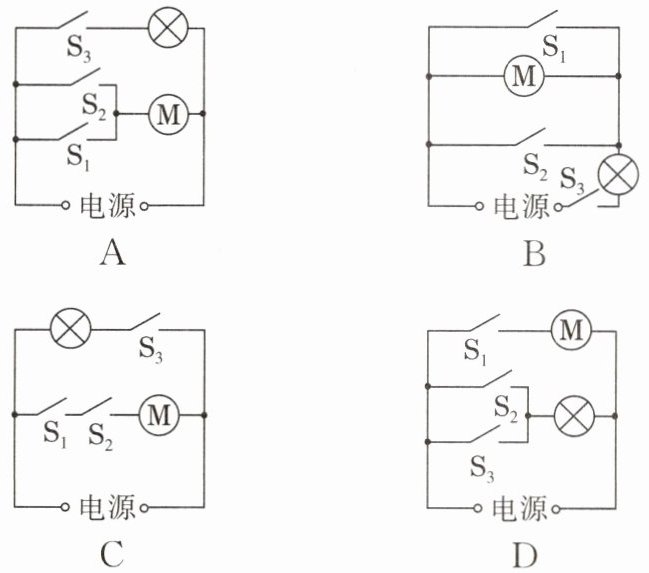

9.[宿迁中考]跨学科实践活动中，学习小组为某居民小区设计“图书自动借阅机”，通过刷卡（相当于闭合开关$S_1$）或人脸识别（相当于闭合开关$S_2$）都可以使电动机工作，完成借阅服务；当天黑时，光控开关$S_3$闭合还可以提供照明。下列电路符合设计要求的是（）

9.A 【点拨】图A中开关$\mathrm{S}_1$和$\mathrm{S}_2$并联后再和电动机串联，通过刷卡（相当于闭合开关$\mathrm{S}_1$）或人脸识别（相当于闭合开关$\mathrm{S}_2$）都可以使电动机工作，开关$\mathrm{S}_3$和灯泡在另一条支路，当天黑时，光控开关$\mathrm{S}_3$闭合还可以提供照明，故A符合题意；图B中闭合开关$\mathrm{S}_1$或闭合开关$\mathrm{S}_2$，电动机被短路，不会工作，闭合开关$\mathrm{S}_3$，灯泡和电动机串联，灯泡和电动机都工作，故B不符合题意；图C中开关$\mathrm{S}_1$、$\mathrm{S}_2$和电动机串联，只闭合其中一个开关，电动机不工作，故C不符合题意；图D中开关$\mathrm{S}_2$和$\mathrm{S}_3$并联后再和灯泡串联，闭合其中一个开关，灯泡发光，开关$\mathrm{S}_1$和电动机在另一条支路，闭合开关$\mathrm{S}_1$，电动机工作，故D不符合题意。故选A。

10. (真实情境)学校LED显示屏中滚动播放“社会主义核心价值观”内容。如图所示，当显示屏中的“谐”字部分未显示出来时，其他的LED灯仍能正常发光，由此可知，显示屏的每个LED灯之间是联的，因为它们彼此之间（填“能”或“不能”）独立工作。

10. 并；能

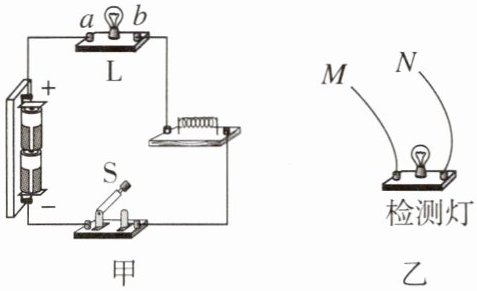

11.[无锡期中]实验课上，老师拿出如图甲所示的电路板，当开关S闭合后发现，灯L不亮，现已确定是由于灯L的短路或断路引起的。要求检测是哪一种故障。小荣同学用如图乙所示的检测灯检测电路，她将故障电路的开关S断开，分别把M接到a接线柱、N接到b接线柱上。闭合开关，若检测灯亮，则故障是；若检测灯不亮，则故障是。（均填“L短路”或“L断路”）

11. L断路；L短路 【点拨】分别把M、N接到接线柱$a$、$b$上时，L与检测灯并联，若L没有问题，L与检测灯都应亮，若只有检测灯亮，说明L断路，若检测灯不亮，说明L短路。

12. ★★[北京西城区期中] 如图所示，虚线框是一个不透明的盒子，在盒内的a、b、c三个接线柱间安装有红灯、绿灯各一盏，这两盏灯显露在盒子的面板上。当只闭合开关S₁时，红灯发光；当只闭合开关S₂时，红灯和绿灯都发光。请你在虚线框内画出这两盏灯的连接电路图，并用L_红、L_绿分别表示红灯、绿灯。

12.【解】如图所示。

13. （新考法 方案设计）一个有盖木盒如图所示(导线的连接情况隐藏在盒内)。当开关闭合时,两灯泡都亮,断开开关,两灯泡又同时熄灭。

(1)在这个木盒内,除了导线,一定还有另外一个电路元件,它是。
(2)给你一根导线(也可以不用),提出一种判断木盒内两灯泡是串联还是并联的方法:


。

13.(1)电源 (2)直接拧掉一个灯泡，闭合开关，若另一个灯泡发光，则两灯泡并联；若另一个灯泡不发光，则两灯泡串联（合理即可）
