6. 如图所示的电路中，电流表测量的是()。

A.通过灯$\mathrm{L}_1$的电流
B.通过灯$\mathrm{L}_2$的电流
C.通过灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的电流
D.电路的总电流

B

先梳理电流路径：电流从电源正极流出，经过开关后分为两条支路，第一条支路：电流直接经过灯$\mathrm{L}_1$回到电源负极；第二条支路：电流经过灯$\mathrm{L}_2$、电流表后回到电源负极。电流表与$\mathrm{L}_2$串联，因此电流表测量的是通过灯$\mathrm{L}_2$的电流。

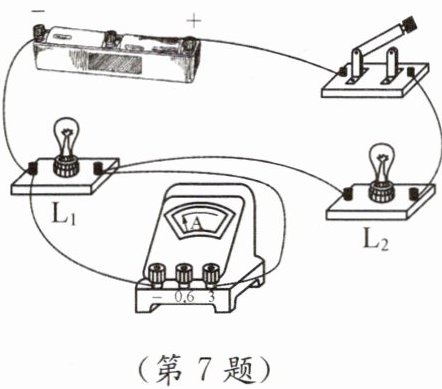

7. 如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是()。

A.灯$\mathrm{L}_1$不亮
B.灯$\mathrm{L}_2$不亮
C.电流表无示数
D.电池被烧坏

A

闭合开关后，电流路径为：电源正极→开关→灯L₂→电流表→电源负极，电流表并联在L₁两端，将L₁短路，L₁中无电流通过，因此L₁不亮；L₂接入电路，有电流通过，L₂发光，电流表有示数，电路未发生电源短路，电池不会被烧坏。由此可判断只有A选项的描述正确。

8. 如图所示的电路中，闭合开关S后，电流表指针没有偏转。将一根导线分别并接在BC、DE两端时，电流表指针都没有偏转；将导线并接在AB两端时，电流表指针发生了偏转。此时电路的故障可能是()。

A.$L_1$断路
B.$L_2$断路
C.电流表短路
D.开关接触不良

A

该电路为L₁与L₂的串联电路，电流表测串联电路的电流，闭合开关后电流表无偏转，说明电路存在断路故障：
1. 若L₁断路：闭合开关电路断开，电流表无示数；导线并接BC两端时，L₁仍处于断路状态，电路不通，电流表无偏转；导线并接DE两端时，L₁仍断路，电路不通，电流表无偏转；导线并接AB两端时，L₁被短路，电路形成通路，电流表指针偏转，符合题意。
2. 若L₂断路：导线并接BC两端时，L₂被短路，电路通路，电流表指针会偏转，与题意不符。
3. 若电流表短路：即使导线并接AB两端，电流表仍被短路，指针不会偏转，与题意不符。
4. 若开关接触不良：导线并接DE两端时，开关被短路，电路通路，电流表指针会偏转，与题意不符。
综上电路故障为L₁断路。
