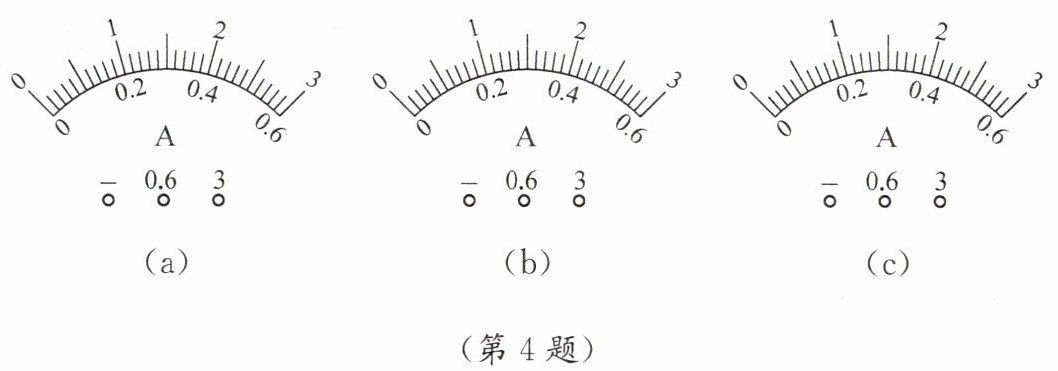

4. 如图所示，三只电流表的示数分别是0.24 A、0.3 A和1.7 A，请把电流表三次测量所使用的量程及指针位置在图中表示出来。

解：
1. 示数为0.24 A的电流表：
选用0~0.6 A量程，该量程分度值为0.02 A，接线柱连接“-”和“0.6”，指针指向0.2 A刻度线后第2个小格处。
2. 示数为0.3 A的电流表：
选用0~0.6 A量程，该量程分度值为0.02 A，接线柱连接“-”和“0.6”，指针指向0.2 A刻度线后第5个小格处。
3. 示数为1.7 A的电流表：
选用0~3 A量程，该量程分度值为0.1 A，接线柱连接“-”和“3”，指针指向1 A刻度线后第7个小格处。

5. 小明使用同一只电流表对同一电路的同一位置先后两次进行测量，测量结果如图(a)和图(b)所示。

（1）图(a)选用的是的量程，电流表的示数是A；图(b)选用的是的量程，电流表的示数为A。
（2）你认为哪一次的测量结果更精确？为什么？

解：
（1）图(a)选用的是$\boldsymbol{0∼3A}$的量程，电流表的示数是$\boldsymbol{0.5}$A；图(b)选用的是$\boldsymbol{0∼0.6A}$的量程，电流表的示数为$\boldsymbol{0.5}$A。
（2）图(b)的测量结果更精确。
原因：两次测量的被测电流大小相同，电流表0~0.6A量程的分度值为0.02A，小于0~3A量程的分度值0.1A，分度值越小，测量的精确程度越高。
