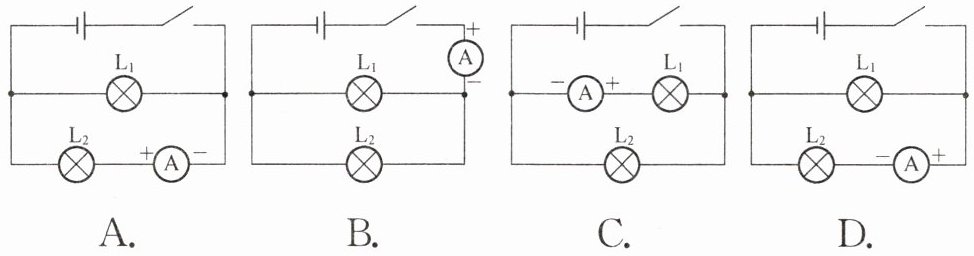

9. 为熟悉电流表的使用，小华设计了下列四个电路，其中能直接测量灯$\mathrm{L}_2$电流的是（）。

$\mathrm{D}$

解：根据电流表的使用规则：电流表必须串联在被测电路中，且电流要从电流表的正接线柱流入，负接线柱流出。
选项A：电流表与灯$\mathrm{L_2}$串联，但正负接线柱接反，无法正确测量$\mathrm{L_2}$的电流。
选项B：电流表接在干路中，测量的是电路的总电流，不是灯$\mathrm{L_2}$的电流。
选项C：电流表与灯$\mathrm{L_1}$串联，测量的是灯$\mathrm{L_1}$的电流，不符合要求。
选项D：电流表与灯$\mathrm{L_2}$串联，且电流从正接线柱流入、负接线柱流出，可直接测量灯$\mathrm{L_2}$的电流。

10. 在“用电流表测量电流”的分组实验中，两名同学在闭合开关前，电流表指针均指在“0”刻度线处。闭合开关试触时，发现指针摆动分别出现如图(a)、(b)所示的情况，存在的问题分别是()。


A.图(a)的电流表正负接线柱接反，图(b)的电流表选用的量程过小
B.图(a)的电流表选用的量程过小，图(b)的电流表正负接线柱接反
C.图(a)的电流表正负接线柱接反，图(b)的电流表选用的量程过大
D.图(a)的电流表没有校零，图(b)的电流表选用的量程过小

A

闭合开关前两电流表指针均指在“0”刻度线处，说明电流表已提前校零。图(a)中指针反向偏转，指向零刻度线左侧，故障为电流表正负接线柱接反；图(b)中电流表接入的是0~0.6A量程，指针偏转超出该量程的最大刻度，说明被测电流大于当前量程的最大值，故障为电流表选用的量程过小。综上对应选项A。
