一、滑动变阻器
1. 原理：通过改变来改变电阻。
2. 使用：①一般与被控制的电路联；②接法为“”；③闭合开关前，应将滑动头移到（目的是）。
3. 某滑动变阻器的铭牌上标有“50 Ω 1.5 A”的字样，其中“50 Ω”表示，“1.5 A”表示。

1. 接入电路的电阻线长度
2. 串 一上一下 阻值最大处 保护电路
3. 它的电阻值的变化范围是0～50 Ω 它允许通过的最大电流是1.5 A

【分析】
本题考查滑动变阻器的基础知识点，需从原理、使用方法、铭牌参数含义三个维度逐一对应课本内容分析。首先回忆滑动变阻器的核心原理：电阻大小与导体长度相关，因此通过改变接入电路的电阻线长度改变电阻；使用时需与被控制电路串联，接法为“一上一下”，闭合开关前滑片移到阻值最大处以保护电路；铭牌参数中，“50Ω”指最大阻值范围，“1.5A”指允许的最大电流，据此逐一填空即可。
【解析】
1. 滑动变阻器的原理是利用电阻与导体长度的关系，通过改变接入电路的电阻线长度改变电阻，故填“接入电路的电阻线长度”；
2. 滑动变阻器需与被控制电路串联才能有效调节电流，接法为“一上一下”（若接同上或同下则无法变阻），闭合开关前将滑片移到阻值最大处，此时电路电流最小，可避免电流过大损坏元件，目的是保护电路，故依次填“串”“一上一下”“阻值最大处”“保护电路”；
3. 铭牌“50Ω”表示滑动变阻器的最大阻值为50Ω，即电阻变化范围是0～50Ω；“1.5A”表示滑动变阻器允许通过的最大电流为1.5A，故依次填对应内容。
【答案】
1. 接入电路的电阻线长度
2. 串；一上一下；阻值最大处；保护电路
3. 它的电阻值的变化范围是0～50Ω；它允许通过的最大电流是1.5A
【知识点】
滑动变阻器的原理；滑动变阻器的使用；滑动变阻器铭牌含义
【点评】
本题为滑动变阻器的基础识记题，考查课本核心知识点，内容均为常考基础考点，需准确记忆相关表述，难度较低，用于巩固电学基础。
【难度系数】
0.8

二、电阻箱
4. 电阻箱与滑动变阻器相比，可以直接。在电路图中，电阻箱的符号是。

4. 读出接入电路电阻的阻值

【分析】
要解答本题，需明确电阻箱与滑动变阻器的核心区别，以及电阻箱的电路符号。滑动变阻器仅能改变接入电路的电阻大小，无法直接读取具体阻值；而电阻箱的优势在于可以直接读出接入电路的电阻阻值，这是两者的关键差异。同时，需牢记电阻箱在电路图中的对应符号。
【解析】
1. 对比滑动变阻器和电阻箱的特性：滑动变阻器通过改变接入电阻丝的长度改变电阻，但无法直接读取接入的电阻值；电阻箱是可调节电阻大小且能直接读出接入电路电阻阻值的元件，因此第一空填“读出接入电路电阻的阻值”。
2. 电阻箱在电路图中的符号对应题目给出的图形，即参考答案中的指定符号。
【答案】
读出接入电路电阻的阻值
【知识点】
电阻箱特点，滑动变阻器与电阻箱区别，电路元件符号
【点评】
本题考查电学中电阻箱的基础知识点，属于识记类题目，难度较低，需要学生准确区分滑动变阻器和电阻箱的不同特性，记住电阻箱的电路符号。
【难度系数】
0.2

1. 如图12-3-1所示，当夹子在铅笔芯上滑动时，灯泡的亮度发生变化，这是通过改变铅笔芯接入电路的来改变其电阻大小的，电学实验器材中的就是根据这一原理制成的。把右侧夹子从铅笔芯右端向左滑动时，灯泡将变（选填“亮”或“暗”）。

图12-3-1 图12-3-2

1. 长度 滑动变阻器 亮

【分析】
要解答本题，需结合导体电阻的影响因素、滑动变阻器的原理及电路动态分析的知识：首先，导体的电阻在材料、横截面积、温度不变时，与长度成正比，长度越长电阻越大；当夹子在铅笔芯上滑动时，改变的是铅笔芯接入电路的长度，以此改变电阻。电学中利用该原理制成的器材是滑动变阻器。当右侧夹子向左滑动时，铅笔芯接入电路的长度变短，电阻减小，电路电流增大，灯泡实际功率变大，亮度变亮。
【解析】
1. 铅笔芯是导体，其电阻大小在材料、横截面积、温度不变时，与长度有关，夹子滑动时改变了接入电路的铅笔芯长度，因此第一个空填“长度”；
2. 滑动变阻器的工作原理就是通过改变接入电路的电阻丝长度来改变电阻，所以第二个空填“滑动变阻器”；
3. 右侧夹子向左滑动时，铅笔芯接入长度变短，电阻变小，电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路电流变大，灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻）增大，因此灯泡变亮，第三个空填“亮”。
【答案】
长度；滑动变阻器；亮
【知识点】
导体电阻的影响因素；滑动变阻器的原理；电路动态分析
【点评】
本题考查滑动变阻器的核心原理及电路的动态变化，属于电学基础知识点的应用，难度较低，只要掌握电阻与长度的关系、滑动变阻器的原理即可轻松解答。
【难度系数】
0.8

2. 如图12-3-2所示，电路中的一根导线已经与滑动变阻器的B接线柱连接，
当滑动变阻器的滑动头P向左移动时，
要使滑动变阻器接入电路的电阻变小，
另一根导线应与滑动变阻器的（选填“A”“C”或“D”）接线柱连接。

2. C

【分析】要解决本题，需掌握滑动变阻器的工作原理和接线规则：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线时必须遵循“一上一下”的原则，接入电阻的大小由下接线柱与滑片的相对位置决定——滑片靠近下接线柱时，接入电阻丝长度变短，电阻变小；远离时电阻变大。题目中已有一根导线连接滑动变阻器的B接线柱，要求滑片P向左移动时接入电阻变小，说明接入的电阻丝长度需随P左移而缩短，因此需选择符合该要求的接线柱。
【解析】滑动变阻器接入电路需“一上一下”接线，接入的电阻丝为下接线柱到滑片的部分。已知一根导线接B接线柱，要使P向左移动时接入电阻变小，需让接入的电阻丝长度随P左移而缩短：若选择C接线柱，当P向左移动时，C到滑片P的电阻丝长度缩短，电阻变小，符合要求；若选择A或D接线柱，无法满足P左移时电阻变小的条件。
【答案】C
【知识点】滑动变阻器的工作原理、滑动变阻器的接线方法
【点评】本题考查滑动变阻器的基础使用，核心是理解滑片移动与接入电阻丝长度的关系，属于初中物理的常规基础题，需牢记接线规则和电阻变化规律。
【难度系数】0.6

知识点二 电阻箱

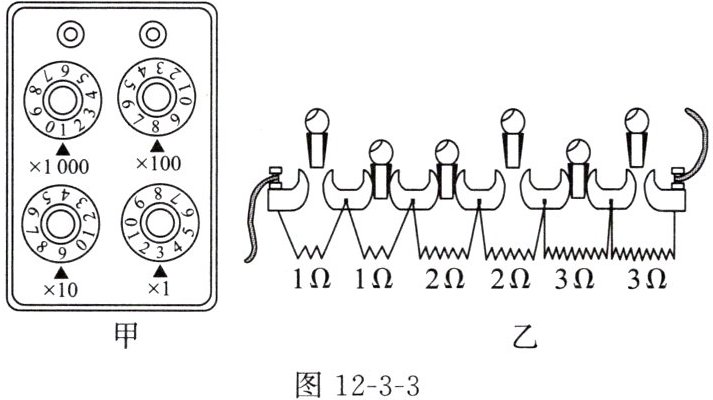

3. 如图12-3-3 甲所示的电阻箱接入电路的电阻大小是 Ω。插孔式电阻箱的读数方法是：拔出的铜塞所对应的电阻丝的阻值相加，就是它接入电路电阻的阻值。如图12-3-3 乙所示的电阻箱接入电路电阻的阻值是 Ω。

3. 1 893 6

【分析】
要解决电阻箱读数问题，需明确两种电阻箱的读数规则：旋盘式电阻箱是将每个旋钮对应的数字乘以其倍率后相加；插孔式电阻箱是将拔出铜塞对应的电阻丝阻值相加，未拔出的铜塞对应的电阻丝被短路，不接入电路。分别分析甲、乙两图的电阻箱，按对应规则计算即可。
【解析】
对于图甲的旋盘式电阻箱：
×1000档：对应数字为1，阻值为 $1 × 1000 = 1000\ \Omega$；
×100档：对应数字为8，阻值为 $8 × 100 = 800\ \Omega$；
×10档：对应数字为9，阻值为 $9 × 10 = 90\ \Omega$；
×1档：对应数字为3，阻值为 $3 × 1 = 3\ \Omega$；
总接入电阻：$1000 + 800 + 90 + 3 = 1893\ \Omega$。
对于图乙的插孔式电阻箱：
拔出的铜塞对应的电阻丝阻值分别为1Ω、2Ω、3Ω，总接入电阻：$1 + 2 + 3 = 6\ \Omega$。
【答案】
1893；6
【知识点】
电阻箱的读数方法
【点评】
本题考查两种常见电阻箱的读数，属于基础知识点，需牢记各自的读数规则，计算时注意对应倍率或拔出的铜塞，难度不大。
【难度系数】
0.8

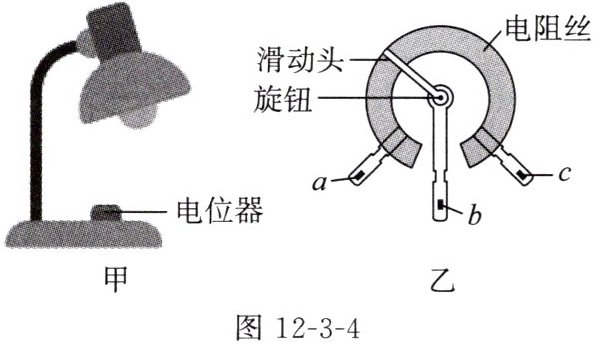

4. 如图12-3-4所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑动头转动。若顺时针旋转旋钮时灯泡变亮，则需将（选填“a和b”“a和c”或“b和c”）接线柱接入电路。

4. b 和 c

【分析】
要解决该问题，需明确电位器的工作原理：电位器实质是滑动变阻器，通过改变接入电路的电阻丝长度改变电阻，进而调整电路电流，实现灯泡亮度调节。灯泡变亮说明电路电流变大，根据欧姆定律，电源电压不变时，电路总电阻需变小。顺时针旋转旋钮时，要使接入的电阻丝长度变短，需结合电位器接线柱结构分析：接线柱b是滑动头，a、c是电阻丝两端，只有接入b和c时，顺时针转动旋钮，滑动头向c移动，接入的电阻丝（b到c段）长度缩短，电阻减小，电流增大，灯泡变亮。
【解析】
电位器的工作原理与滑动变阻器一致，通过改变接入电路的电阻丝长度改变电阻。灯泡变亮意味着电路电流变大，由欧姆定律$I=\frac{U}{R}$可知，电源电压$U$不变时，电路总电阻$R$需减小。顺时针旋转旋钮时：若接入$a$和$b$，滑动头远离$a$，接入的电阻丝变长，电阻变大，灯泡变暗；若接入$a$和$c$，接入全部电阻丝，电阻不变，灯泡亮度不变；若接入$b$和$c$，滑动头向$c$移动，接入的电阻丝（$b$到$c$段）长度缩短，电阻减小，电流增大，灯泡变亮。因此需将$b$和$c$接线柱接入电路。
【答案】
b和c
【知识点】
滑动变阻器的工作原理、电路动态分析
【点评】
本题结合台灯电位器的实际装置考查滑动变阻器的应用，核心是理解滑动变阻器的接线规则，将理论知识与实际装置结合分析即可，属于基础应用类题目，难度较低。
【难度系数】
0.5

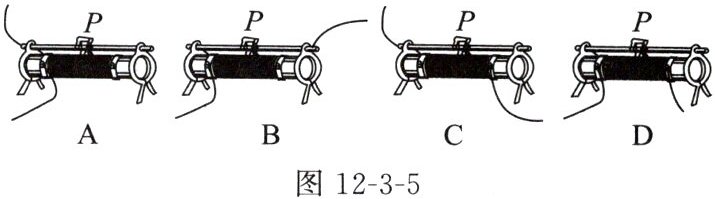

1. 图12-3-5是滑动变阻器接入电路的四种方式，其中，当滑动头P向左移动时，接入电路的电阻变大的是()。

1. C

【分析】
要解决本题，需掌握滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接线规则为“一上一下”。解题时，先确定每个选项接入电路的电阻丝段，再分析滑片移动时该段电阻丝的长度变化，长度变长则电阻变大，变短则电阻变小。
【解析】
逐个分析选项：
1. 选项A：接左上和左下接线柱，接入电路的是左下到滑片P的电阻丝段。当P向左移动时，该段电阻丝长度变短，电阻变小，不符合要求。
2. 选项B：接左下和右下两个下接线柱，接入全部电阻丝，电阻为定值，滑片移动时电阻不变，不符合要求。
3. 选项C：接左上和右下接线柱，接入电路的是右下到滑片P的电阻丝段。当P向左移动时，右下到P的电阻丝长度变长，电阻变大，符合要求。
4. 选项D：接左下和右下两个下接线柱，接入全部电阻丝，电阻不变，不符合要求。
【答案】
C
【知识点】
滑动变阻器的使用、滑动变阻器的工作原理
【点评】
本题考查滑动变阻器的接线及电阻变化判断，核心是明确接入电路的电阻丝段，属于基础题型，需牢记滑动变阻器“一上一下”的接线规则。
【难度系数】
0.3
