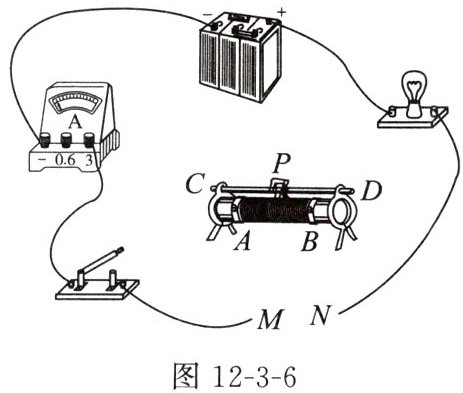

2. 图12-3-6是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑动头P向左移动时灯泡变亮，则下列接法符合要求的是()。


A.M接A、N接D
B.M接B、N接C
C.M接A、N接B
D.M接C、N接D

2. A

【分析】要解决此题，需明确：灯泡变亮意味着电路中电流变大，根据欧姆定律，电源电压不变时总电阻需变小，因此滑动变阻器接入电路的电阻要变小。滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，正确接法为“一上一下”接线，需根据滑片移动方向判断接入电阻的变化：若接下接线柱A，滑片左移时接入的电阻丝长度变短，电阻变小；若接下接线柱B，滑片左移时接入的电阻丝长度变长，电阻变大。据此分析各选项即可。
【解析】
1. 灯泡变亮→电路电流I增大→总电阻R总减小→滑动变阻器接入电阻R滑减小。
2. 滑动变阻器接法规则：“一上一下”接线，接入电阻由下接线柱决定：
若下接线柱接A：滑片P左移时，接入的电阻丝为AP段，长度变短，R滑减小；
若下接线柱接B：滑片P左移时，接入的电阻丝为BP段，长度变长，R滑增大；
若接两个上接线柱或两个下接线柱，滑动变阻器无法改变电阻，不符合要求。
3. 分析选项：
A选项：M接A、N接D，为“一上一下”接法，下接线柱接A，滑片左移时R滑减小，电流增大，灯泡变亮，符合要求；
B选项：M接B、N接C，下接线柱接B，滑片左移时R滑增大，电流减小，灯泡变暗，不符合；
C选项：M接A、N接B，接两个下接线柱，R滑为最大值且不变，电流不变，灯泡亮度不变，不符合；
D选项：M接C、N接D，接两个上接线柱，R滑几乎为0且不变，电流不变，灯泡亮度不变，不符合。
综上，正确选项为A。
【答案】A
【知识点】滑动变阻器的使用、欧姆定律
【点评】本题考查滑动变阻器的正确接线及电阻变化对电路的影响，是电学基础题型，需熟练掌握滑动变阻器“一上一下”的接线规则，以及滑片移动时接入电阻的判断方法，难度适中。
【难度系数】0.5

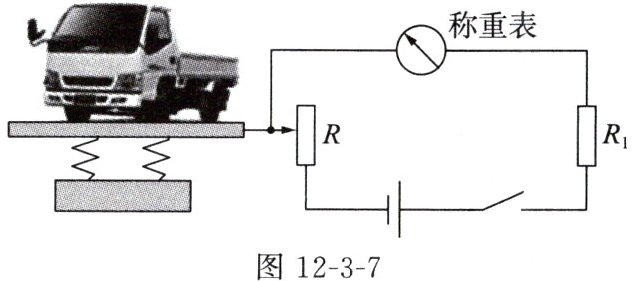

3. 高速公路收费站对过往的货车实施计重收费，某同学结合所学的物理知识设计了如图12-3-7所示的计重秤原理图。闭合开关，下列说法正确的是（）。


A.称重表其实是一个电压表
B.电路中的$R_1$是没有作用的
C.车辆越重，$R$接入电路的阻值越大
D.车辆越重，称重表的示数越大

3. D

【分析】
要判断各选项的正误，需先明确电路结构：称重表串联在电路中，滑动变阻器R与定值电阻R₁串联，电源电压不变。再结合车辆重量对滑动变阻器接入阻值的影响，利用欧姆定律分析电流变化，逐一判断选项。
【解析】
选项A：称重表串联在电路中，而电压表需并联在电路中，因此称重表实质是电流表，不是电压表，A错误。
选项B：当滑动变阻器R接入阻值为0时，若没有R₁，电路会短路，R₁的作用是保护电路，防止短路，B错误。
选项C：车辆越重，滑片向下移动，R接入电路的阻值越小，而非越大，C错误。
选项D：车辆越重，R接入阻值越小，电路总电阻越小，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流越大，称重表（电流表）的示数越大，D正确。
【答案】
D
【知识点】
欧姆定律、滑动变阻器应用、电路保护
【点评】
本题结合计重秤的实际场景，考查电路的判断、欧姆定律的应用，需明确滑动变阻器阻值变化对电路电流的影响，属于基础应用类题目。
【难度系数】
0.6

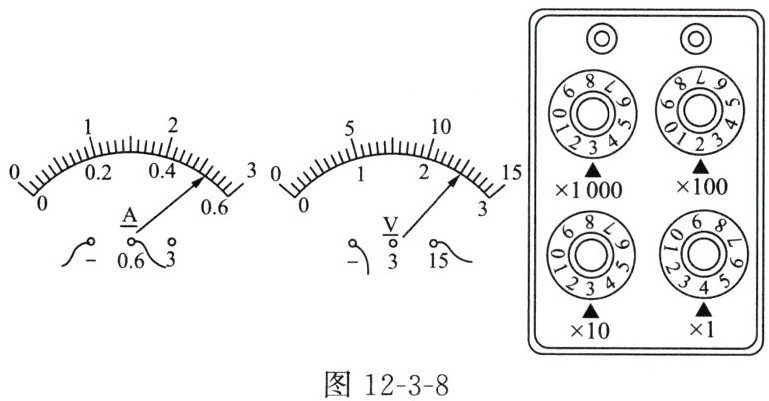

4. 如图12-3-8所示，电流表的示数是，电压表的示数是，电阻箱的示数是。

4. 0.52 A 12.5 V 3 234 Ω

【分析】
本题需分别掌握电流表、电压表、电阻箱的读数方法：①电流表读数：先确定接线柱对应的量程，再明确该量程的分度值，最后根据指针位置读出示数；②电压表读数：同理，先确定量程和分度值，再读取指针对应的数值；③电阻箱读数：每个旋钮对应的数字乘以其标注的倍率，将所有结果相加得到总电阻。
【解析】
1. 电流表读数：电流表接线柱接“-”和“0.6”，量程为0~0.6A，该量程分度值是0.02A，指针指向0.52A位置，故电流表示数为0.52A；
2. 电压表读数：电压表接线柱接“-”和“15”，量程为0~15V，该量程分度值是0.5V，指针指向12.5V位置，故电压表示数为12.5V；
3. 电阻箱读数：×1000旋钮对应数字3，×100对应数字2，×10对应数字3，×1对应数字4，总电阻为：$3×1000 + 2×100 + 3×10 + 4×1 = 3234Ω$。
【答案】
0.52 A；12.5 V；3234 Ω
【知识点】
电流表读数、电压表读数、电阻箱读数
【点评】
本题考查电学基本仪器的读数，属于基础题型，只需牢记各仪器的读数规则，仔细观察量程、分度值即可正确解答。
【难度系数】
0.2

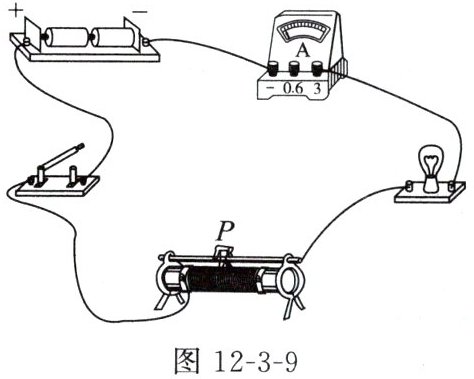

5. 如图12-3-9所示的电路中，电源电压保持不变。下列关于滑动变阻器的说法错误的是()。

图12-3-9

A.闭合开关后，滑动头P向左移动，小灯泡变暗，电流表的示数变小
B.滑动变阻器的铭牌上标有“10 Ω 2 A”的字样，说明该滑动变阻器接入电路的阻值范围是0～10 Ω
C.闭合开关前将滑动头P移到最右端，是为了保护电路
D.要“一上一下”接线才能发挥滑动变阻器变阻的作用

5. A

【分析】
本题考查滑动变阻器的使用与电路动态分析，需先明确滑动变阻器的接入电阻变化规律，再逐一分析选项：首先确定电路中滑动变阻器的接线方式，再结合欧姆定律判断电流、灯泡亮度变化，同时掌握滑动变阻器的铭牌含义、闭合开关前的操作要求及正确接法，最终找出错误选项。
【解析】
观察电路可知，滑动变阻器接入的是左下端和右上端接线柱，接入电路的电阻丝为滑片左侧部分。逐一分析选项：
1. 选项A：闭合开关后，滑动头P向左移动时，接入电路的电阻丝长度变短，接入电阻变小。电源电压不变，根据欧姆定律$I=\frac{U}{R}$，电路总电阻变小，电流变大，电流表示数变大；小灯泡的实际功率$P=I^2R_L$（$R_L$为灯泡电阻，不变），功率变大，小灯泡应变亮。选项中“小灯泡变暗，电流表示数变小”的描述错误。
2. 选项B：滑动变阻器铭牌“10Ω 2A”表示其最大阻值为10Ω，允许通过的最大电流为2A，因此接入电路的阻值范围是0～10Ω，描述正确。
3. 选项C：闭合开关前，将滑动头移到最大阻值处（本题中P在最右端时接入电阻最大），可使电路电流最小，避免电流过大损坏元件，起到保护电路的作用，描述正确。
4. 选项D：滑动变阻器需“一上一下”接线才能改变接入电阻，若接上面两个接线柱，接入电阻为0；接下面两个接线柱，接入电阻最大且不变，均无法变阻，描述正确。
【答案】
A
【知识点】
滑动变阻器的使用、电路动态分析
【点评】
本题为初中物理基础题，重点考查滑动变阻器的基本使用规则和简单电路的动态分析，需准确掌握滑动变阻器的工作原理、铭牌含义及电路电流与电阻的关系，细心分析每个选项即可得出结论。
【难度系数】
0.5

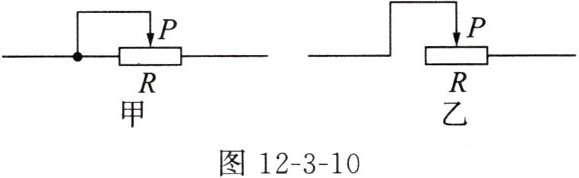

6. 如图12-3-10所示，甲、乙为滑动变阻器接入电路的两种方式，滑动头P向左移动时，变阻器接入电路的电阻变化情况分别是()。


A.甲、乙中的都增大
B.甲、乙中的都减小
C.甲中的增大，乙中的减小
D.甲中的减小，乙中的增大

6. A

【分析】要判断滑动变阻器接入电路的电阻变化，需先确定接入电路的电阻丝段，再分析滑片移动时该段电阻丝长度的变化：滑动变阻器的电阻由接入的电阻丝长度决定，长度越长，电阻越大。先看甲图：接入电路的是滑片P到滑动变阻器右端的电阻丝；再看乙图：接入电路的也是滑片P到滑动变阻器右端的电阻丝。当滑片P向左移动时，两段接入的电阻丝长度都变长，因此电阻都增大。
【解析】1. 甲图分析：甲图中，滑动变阻器接入电路的是滑片P到右端固定接线柱之间的电阻丝，当滑片P向左移动时，该段电阻丝的长度增加，所以接入的电阻增大；2. 乙图分析：乙图中，滑动变阻器接入电路的同样是滑片P到右端固定接线柱之间的电阻丝，当滑片P向左移动时，该段电阻丝的长度也增加，所以接入的电阻增大；综上，甲、乙中变阻器接入电路的电阻都增大，对应选项A。
【答案】A
【知识点】滑动变阻器的工作原理、电阻的影响因素
【点评】本题考查滑动变阻器的使用，核心是准确判断接入的电阻丝段，需明确滑动变阻器接入电路的电阻是“下接线柱到滑片”的电阻丝，本题两图均接入右端下接线柱与滑片的电阻丝，滑片左移时长度增加，电阻增大，属于基础题，需注意接线方式的判断。
【难度系数】0.5
