1. [2024 自贡]如图所示的电路中，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，断开开关$\mathrm{S}_{2}$，则小灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是（串/并）联的；若同时闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$，则会造成电路。

并
短路

【分析】判断电路连接方式需明确电流的路径：当闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{2}$时，电流从电源正极流出，会分成两条独立支路，分别经过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$后汇合回到电源负极，据此判断连接方式；若同时闭合三个开关，需看电流是否经过用电器，直接连通电源两极则为短路。
【解析】1. 闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，断开$\mathrm{S}_{2}$时，电流路径：电源正极→$\mathrm{S}_{3}$→$\mathrm{L}_{2}$→$\mathrm{S}_{1}$→电源负极；电源正极→$\mathrm{L}_{1}$→$\mathrm{S}_{1}$→电源负极。电流有两条独立路径，因此$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是并联。2. 同时闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，电流路径：电源正极→$\mathrm{S}_{3}$→$\mathrm{S}_{2}$→$\mathrm{S}_{1}$→电源负极，电流未经过任何用电器，直接连通电源两极，造成电路短路。
【答案】并；短路
【知识点】并联电路；电路短路；电路连接
【点评】本题考查电路连接方式的判断和短路的识别，需准确分析电流路径，属于基础电路题，难度较低。
【难度系数】0.3

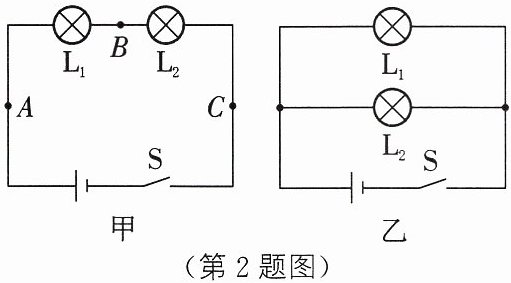

2. 学习了串、并联电路后，小华想探究串、并联电路的工作特点，他按照如图甲、乙所示的电路分别用导线把各元件正确连接起来。
（1）如图甲所示，闭合开关，两灯都正常发光，小华取下$\mathrm{L}_1$，发现$\mathrm{L}_2$熄灭，接着小华将$\mathrm{L}_1$接好，取下$\mathrm{L}_2$，发现$\mathrm{L}_1$熄灭，于是得出结论：在串联电路中各用电器（能/不能）独立工作。
（2）如图乙所示，闭合开关，两灯都正常发光，小华取下$\mathrm{L}_1$，发现$\mathrm{L}_2$仍然亮，接着小华将$\mathrm{L}_1$接好，取下$\mathrm{L}_2$，发现$\mathrm{L}_1$仍然亮，于是得出结论：在并联电路中各用电器（相互/互不）影响。
（3）如图甲所示，小华将开关分别连接在$A$、$B$、$C$处，闭合开关，发现灯$\mathrm{L}_1$、$\mathrm{L}_2$都亮，于是得出结论：串联电路中开关位置的改变对各用电器的控制作用（改变/不变）。
（4）通过第（3）步操作，小华还得出另外一个结论：开关如果能够同时控制所有用电器，说明此电路一定是串联电路。小华的结论是（正确/错误）的。
（5）在第（1）（2）步操作中，有一个明显的错误是。

不能
互不
不变
错误
取下和安装灯泡前没有断开开关

【分析】
本题围绕串、并联电路的工作特点展开，需结合甲（串联）、乙（并联）电路的结构分析各问题：
1. 串联电路电流只有一条路径，用电器相互影响；并联电路电流有多条路径，用电器互不影响。
2. 串联电路中开关控制整个电路，位置改变不影响控制作用；并联电路干路开关也能控制所有用电器，支路开关仅控制所在支路。
3. 实验操作时，取下或安装用电器前需断开开关，保证安全，这是实验的基本规范。
【解析】
（1）图甲为串联电路，电流只有一条路径，取下$\mathrm{L}_1$时电路断路，$\mathrm{L}_2$熄灭；取下$\mathrm{L}_2$时电路也断路，$\mathrm{L}_1$熄灭，说明串联电路各用电器不能独立工作。
（2）图乙为并联电路，电流有两条独立路径，$\mathrm{L}_1$和$\mathrm{L}_2$各在一条支路，取下$\mathrm{L}_1$时$\mathrm{L}_2$所在支路仍通路，$\mathrm{L}_2$亮；取下$\mathrm{L}_2$时$\mathrm{L}_1$所在支路仍通路，$\mathrm{L}_1$亮，说明并联电路各用电器互不影响。
（3）串联电路中，开关始终控制整个电路，无论开关在A、B、C哪处，都能同时控制$\mathrm{L}_1$和$\mathrm{L}_2$，因此开关位置改变对控制作用不变。
（4）并联电路的干路开关也能同时控制所有用电器，所以开关能同时控制所有用电器的电路不一定是串联电路，小华的结论错误。
（5）取下或安装灯泡时，为避免触电，应先断开开关，题目中操作时未断开开关，这是明显错误。
【答案】
不能；互不；不变；错误；取下和安装灯泡前没有断开开关
【知识点】
串联电路特点；并联电路特点；电路连接规范
【点评】
本题通过实验探究串并联电路的核心特点，既考查了对串并联电路工作规律的理解，也强调了实验操作的安全性，是基础电路知识的典型应用，需学生准确区分串并联电路的区别。
【难度系数】
0.5

3. 如图所示，A、B、C、D 是四个接线柱，要使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，应用导线分别连接两接线柱和两接线柱。

B、D
A、C

【分析】
要使$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联，需满足并联电路的核心特点：各用电器两端分别连接到电源两极，电流存在两条独立的路径。首先明确电路结构：电源接线柱为$\mathrm{C}$、$\mathrm{D}$，$\mathrm{L}_{1}$的两端分别是接$\mathrm{A}$的节点和$\mathrm{D}$，$\mathrm{L}_{2}$的两端分别是$\mathrm{B}$和接$\mathrm{A}$的节点。要让电流从电源流出后分别通过两个灯泡，需将两灯的一端共同接电源一极，另一端共同接电源另一极，因此需连接$\mathrm{A}$与$\mathrm{C}$，让两灯公共端接电源$\mathrm{C}$极；再连接$\mathrm{B}$与$\mathrm{D}$，让两灯另一端共同接电源$\mathrm{D}$极，形成两条独立电流路径。
【解析】
根据并联电路的连接规则，操作步骤如下：
1. 连接接线柱$\mathrm{A}$和$\mathrm{C}$：此时$\mathrm{L}_{1}$的左端、$\mathrm{L}_{2}$的左端均与电源的$\mathrm{C}$极连通；
2. 连接接线柱$\mathrm{B}$和$\mathrm{D}$：此时$\mathrm{L}_{2}$的右端与电源的$\mathrm{D}$极连通，$\mathrm{L}_{1}$的右端也与电源的$\mathrm{D}$极连通；
最终电流从$\mathrm{C}$极流出后分为两条支路：一条经$\mathrm{A}\to\mathrm{L}_{2}\to\mathrm{B}\to\mathrm{D}$回到电源负极，另一条经$\mathrm{A}\to\mathrm{L}_{1}\to\mathrm{D}$回到电源负极，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端均接电源两极，实现并联。
【答案】
B、D；A、C
【知识点】
并联电路连接；电路连接方式
【点评】
本题考查并联电路的实际接线应用，核心是理解“并联用电器两端分别接电源两极”的特点，属于电路基础题型，需理清电流路径即可正确作答。
【难度系数】
0.6

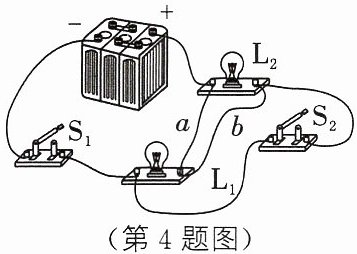

4. 小谢在做实验时，连成了如图所示的电路，通过断开、闭合开关，观察灯泡亮暗情况，体会电路中开关的控制作用。下列判断中，正确的是（）

A.拆掉导线$a$，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，两只灯泡都亮
B.拆掉导线$a$，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，只有灯泡$\mathrm{L}_{1}$亮
C.拆掉导线$b$，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，两只灯泡都亮
D.拆掉导线$b$，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，只有灯泡$\mathrm{L}_{2}$亮

C

【分析】
要判断不同情况下灯泡的亮暗，需明确拆掉导线a或b后，闭合S₁、S₂时的电流路径，分析用电器是否形成完整通路。先梳理电路连接：电源正极接L₂的左接线柱，L₂右接线柱经导线b接S₂，S₂接S₁，S₁接电源负极；L₁左接线柱接S₁，右接线柱经导线a接L₂左接线柱（电源正极侧）。分别分析拆掉a、b后的情况，对应选项判断。
【解析】
1. 分析拆掉导线a，闭合S₁、S₂的情况：
拆掉导线a后，L₁的右接线柱无法连接电源正极，L₁所在支路断路；电流路径为：电源正极→L₂→导线b→S₂→S₁→电源负极，仅L₂形成通路，因此只有L₂亮。故A（两只都亮）、B（只有L₁亮）错误。
2. 分析拆掉导线b，闭合S₁、S₂的情况：
拆掉导线b后，S₂所在的原L₂支路（经b）断开；此时电流分为两路：①电源正极→L₂→S₂→S₁→电源负极；②电源正极→导线a→L₁→S₁→电源负极。L₁和L₂并联，均形成通路，因此两只灯泡都亮。故C正确，D（只有L₂亮）错误。
【答案】
C
【知识点】
电路的连接；开关的作用
【点评】
本题通过拆除导线改变电路结构，考查电路通路的判断，需理清电流路径，明确串并联电路的特点，属于基础电路分析题，难度适中。
【难度系数】
0.5

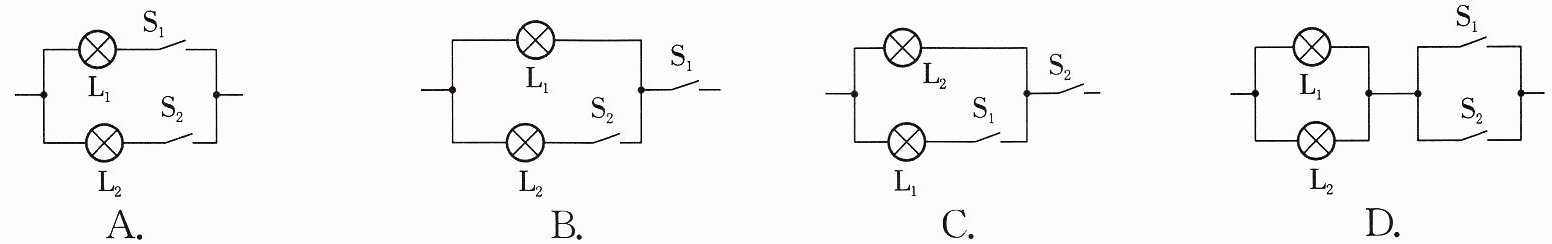

5. 老师给小龙一个密封盒，其表面可见两个开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$和两盏灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$。为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合$\mathrm{S}_{1}$，只有灯$\mathrm{L}_{1}$发光；又闭合$\mathrm{S}_{2}$，两灯都发光；再断开$\mathrm{S}_{1}$，两灯都熄灭。下列符合上述实验结果的连接方式为（）

B

【分析】
要解决此题，需结合实验操作的三个要求，逐一分析各选项的电路通断情况：
1. 闭合$\mathrm{S}_{1}$时只有$\mathrm{L}_{1}$发光：此时$\mathrm{S}_{1}$闭合、$\mathrm{S}_{2}$断开，仅$\mathrm{L}_{1}$所在支路通路，$\mathrm{L}_{2}$支路断路；
2. 闭合$\mathrm{S}_{2}$后两灯都发光：$\mathrm{S}_{2}$闭合后，$\mathrm{L}_{2}$所在支路也通路，两灯均工作；
3. 断开$\mathrm{S}_{1}$时两灯都熄灭：$\mathrm{S}_{1}$需为干路开关，控制整个电路，断开后电路整体断路。
据此逐一验证选项是否符合上述条件。
【解析】
选项A：两个开关分别在$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的支路，干路无开关。断开$\mathrm{S}_{1}$时，$\mathrm{S}_{2}$仍闭合，$\mathrm{L}_{2}$支路通路，$\mathrm{L}_{2}$会发光，不符合“断开$\mathrm{S}_{1}$两灯都熄灭”的要求，排除；
选项B：$\mathrm{L}_{1}$与$\mathrm{S}_{1}$串联为一条支路，$\mathrm{L}_{2}$与$\mathrm{S}_{2}$串联为另一条支路，两条支路并联后，干路接开关$\mathrm{S}_{1}$。闭合$\mathrm{S}_{1}$、断开$\mathrm{S}_{2}$时，仅$\mathrm{L}_{1}$支路通路，$\mathrm{L}_{1}$发光；闭合$\mathrm{S}_{2}$后，两条支路均通路，两灯都发光；断开$\mathrm{S}_{1}$，干路断路，两灯都熄灭，完全符合实验要求；
选项C：干路开关为$\mathrm{S}_{2}$，闭合$\mathrm{S}_{1}$时$\mathrm{S}_{2}$断开，整个电路断路，两灯都不发光，不符合“闭合$\mathrm{S}_{1}$只有$\mathrm{L}_{1}$发光”的要求，排除；
选项D：两个开关并联后与两灯的并联电路串联，闭合$\mathrm{S}_{1}$时，电流经$\mathrm{S}_{1}$直接形成回路，两灯被短路，都不发光，不符合要求，排除。
【答案】
B
【知识点】
电路连接；开关作用
【点评】
本题通过实验操作考查电路连接的判断，需结合开关在支路、干路的控制作用，逐一分析各选项的电路通断，属于基础电路分析题，难度适中。
【难度系数】
0.5
