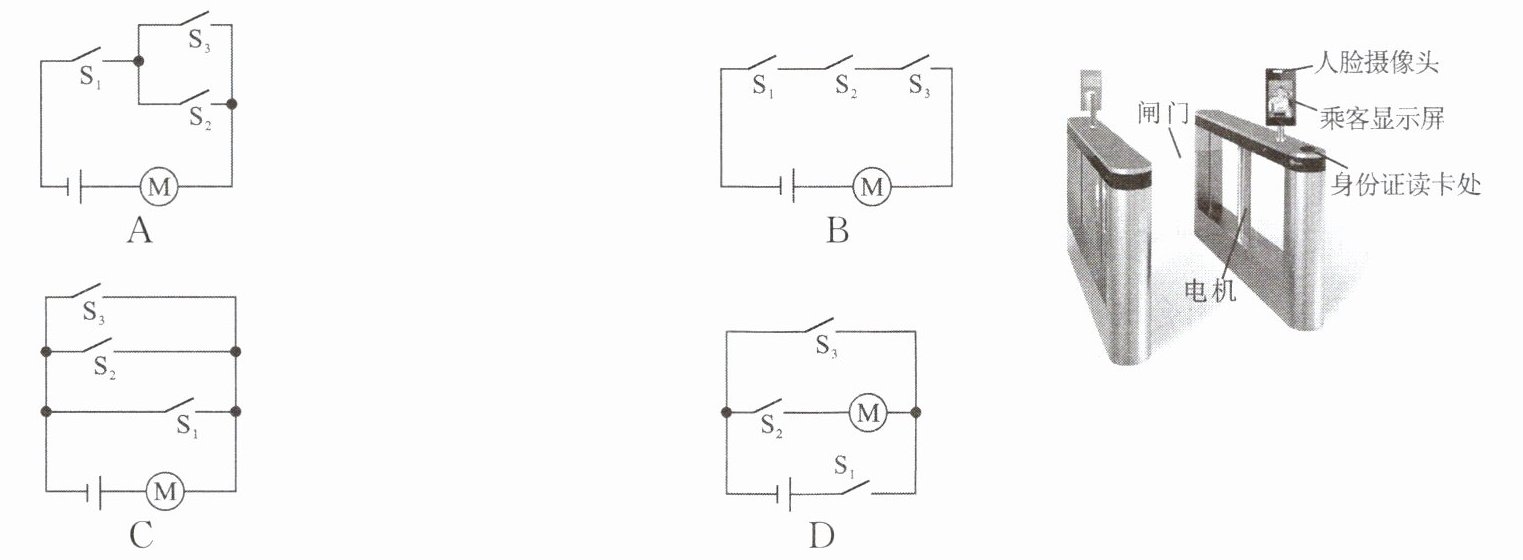

9.为了提高顾客进站的效率,高铁站的自助检票闸机(如图)可实现自动检票。当摄像头扫描出人脸时开关S₁闭合,刷车票或人脸识别成功时(相当于闭合开关S₂或S₃),电机M才启动,闸门打开放行。下列电路设计符合要求的是(
A
)。答案
9.A
解析
【分析】
要解决这道题，需先明确电路的控制要求：电机M启动的条件是开关S₁闭合，且S₂或S₃至少一个闭合，即S₁应在干路控制整个电路，S₂和S₃为并联关系，再与电机串联。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
根据题目要求，电路需满足：S₁闭合，且S₂或S₃闭合时，电机M才工作。
选项A：S₁在干路，S₂与S₃并联后和电机串联，当S₁闭合，再闭合S₂或S₃时，电路接通，电机工作，符合要求；
选项B：S₁、S₂、S₃串联，需三个开关都闭合电机才工作，不符合“闭合S₁且S₂或S₃闭合”的要求；
选项C：S₁、S₂、S₃并联，只要闭合任意一个开关电机就工作，不符合要求；
选项D：S₁在干路，S₂与电机串联，S₃并联在S₂和电机两端，若S₃闭合会短路电机，不符合要求。
综上，符合要求的电路是选项A。
【答案】
A
【知识点】
串并联电路设计；开关的作用
【点评】
本题结合实际应用考查串并联电路的设计，关键是根据题目给出的开关控制条件，判断开关的连接方式，属于基础电路设计题，需明确干路开关和支路开关的作用。
【难度系数】
0.5
要解决这道题，需先明确电路的控制要求：电机M启动的条件是开关S₁闭合，且S₂或S₃至少一个闭合，即S₁应在干路控制整个电路，S₂和S₃为并联关系，再与电机串联。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
根据题目要求，电路需满足：S₁闭合，且S₂或S₃闭合时，电机M才工作。
选项A：S₁在干路，S₂与S₃并联后和电机串联，当S₁闭合，再闭合S₂或S₃时，电路接通，电机工作，符合要求；
选项B：S₁、S₂、S₃串联，需三个开关都闭合电机才工作，不符合“闭合S₁且S₂或S₃闭合”的要求；
选项C：S₁、S₂、S₃并联，只要闭合任意一个开关电机就工作，不符合要求；
选项D：S₁在干路，S₂与电机串联，S₃并联在S₂和电机两端，若S₃闭合会短路电机，不符合要求。
综上，符合要求的电路是选项A。
【答案】
A
【知识点】
串并联电路设计；开关的作用
【点评】
本题结合实际应用考查串并联电路的设计，关键是根据题目给出的开关控制条件，判断开关的连接方式，属于基础电路设计题，需明确干路开关和支路开关的作用。
【难度系数】
0.5

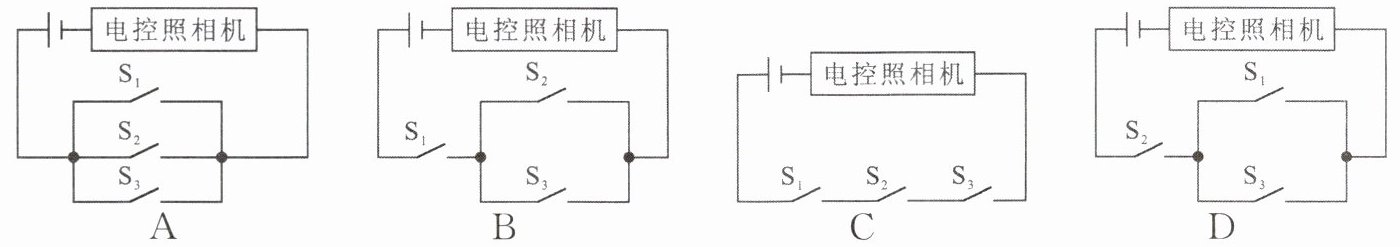

10. 驾驶机动车行经人行横道，未减速行驶或遇行人正在通过时未停车避让的，会被电子眼抓拍，并罚款扣分。抓拍系统原理如下：当人行道亮绿灯时（开关S₁闭合），有行人位于两边车道的虚拟区域内（开关S₂闭合）且机动车驶过了停车线时（开关S₃闭合），抓拍系统才会启动，拍下违规机动车辆的照片。下列电路能正确模拟抓拍系统工作的是（
C
）。答案
10.C
解析
【分析】
要解决此题，需明确抓拍系统的启动条件：只有开关S₁、S₂、S₃同时闭合时，电路才导通，抓拍系统才工作。根据电路知识，串联电路的特点是所有开关都闭合时电路才通，任意一个开关断开电路就断开；并联电路是只要有一个开关闭合电路就通。因此需要找到三个开关串联的电路。
【解析】
逐一分析各选项：
选项A：S₁、S₂、S₃并联，只要任意一个开关闭合，电路就导通，不符合“三个开关都闭合才启动”的要求，排除；
选项B：S₁在干路，S₂与S₃并联，此时S₁闭合后，S₂或S₃闭合电路就导通，不符合条件，排除；
选项C：S₁、S₂、S₃三个开关串联，只有三个开关都闭合时，整个电路才导通，符合抓拍系统启动的条件，正确；
选项D：S₂在干路，S₁与S₃并联，S₂闭合后，S₁或S₃闭合电路就导通，不符合要求，排除。
【答案】
C
【知识点】
串联电路、开关的连接
【点评】
本题结合实际应用考查串联电路的特点，需要根据题目给出的开关工作条件判断开关的连接方式，属于电路基础题，难度适中。
【难度系数】
0.5
要解决此题，需明确抓拍系统的启动条件：只有开关S₁、S₂、S₃同时闭合时，电路才导通，抓拍系统才工作。根据电路知识，串联电路的特点是所有开关都闭合时电路才通，任意一个开关断开电路就断开；并联电路是只要有一个开关闭合电路就通。因此需要找到三个开关串联的电路。
【解析】
逐一分析各选项：
选项A：S₁、S₂、S₃并联，只要任意一个开关闭合，电路就导通，不符合“三个开关都闭合才启动”的要求，排除；
选项B：S₁在干路，S₂与S₃并联，此时S₁闭合后，S₂或S₃闭合电路就导通，不符合条件，排除；
选项C：S₁、S₂、S₃三个开关串联，只有三个开关都闭合时，整个电路才导通，符合抓拍系统启动的条件，正确；
选项D：S₂在干路，S₁与S₃并联，S₂闭合后，S₁或S₃闭合电路就导通，不符合要求，排除。
【答案】
C
【知识点】
串联电路、开关的连接
【点评】
本题结合实际应用考查串联电路的特点，需要根据题目给出的开关工作条件判断开关的连接方式，属于电路基础题，难度适中。
【难度系数】
0.5

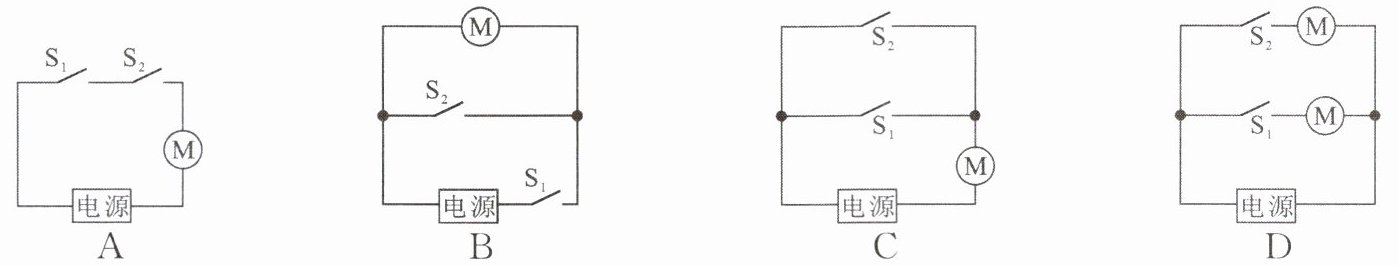

11.某小区车库入口的横杆式闸机，其工作电路中，电子门禁对应开关$\mathrm{S}_1$，门卫手中的按钮对应开关$\mathrm{S}_2$，横杆起落由一个电动机$\mathrm{M}$控制。当登记车辆靠近时，电子门禁自动感应抬杆放行；非登记车辆由门卫手动控制横杆起落。下列电路图能实现上述目标的是（
C
）。答案
11.C
解析
【分析】要解决此题，需明确题目要求：电子门禁开关$\mathrm{S}_1$和门卫按钮开关$\mathrm{S}_2$都能独立控制电动机$\mathrm{M}$，即两个开关并联，各自通断时电动机均可工作。需逐一分析各选项电路的通断逻辑，判断是否符合要求。
【解析】
选项A：开关$\mathrm{S}_1$、$\mathrm{S}_2$串联，只有两个开关同时闭合时，电动机$\mathrm{M}$才工作，无法实现两个开关独立控制，不符合要求。
选项B：当开关$\mathrm{S}_2$闭合时，会直接短路电动机$\mathrm{M}$，电流不经过电动机，电动机无法工作，不符合控制逻辑。
选项C：开关$\mathrm{S}_1$和$\mathrm{S}_2$并联，无论闭合$\mathrm{S}_1$还是$\mathrm{S}_2$，电流都会经过电动机$\mathrm{M}$，使电动机工作，满足两个开关独立控制电动机的要求，符合题意。
选项D：两条支路分别连接电动机，闭合$\mathrm{S}_1$时下方电动机工作，闭合$\mathrm{S}_2$时上方电动机工作，电路中有两个电动机，与题目中“一个电动机控制横杆起落”的要求不符，不符合要求。
【答案】C
【知识点】并联电路、开关的作用
【点评】本题考查电路设计，需根据题目功能要求分析开关与用电器的连接方式，明确并联开关可独立控制用电器的特点，难度适中。
【难度系数】0.6
【解析】
选项A：开关$\mathrm{S}_1$、$\mathrm{S}_2$串联，只有两个开关同时闭合时，电动机$\mathrm{M}$才工作，无法实现两个开关独立控制，不符合要求。
选项B：当开关$\mathrm{S}_2$闭合时，会直接短路电动机$\mathrm{M}$，电流不经过电动机，电动机无法工作，不符合控制逻辑。
选项C：开关$\mathrm{S}_1$和$\mathrm{S}_2$并联，无论闭合$\mathrm{S}_1$还是$\mathrm{S}_2$，电流都会经过电动机$\mathrm{M}$，使电动机工作，满足两个开关独立控制电动机的要求，符合题意。
选项D：两条支路分别连接电动机，闭合$\mathrm{S}_1$时下方电动机工作，闭合$\mathrm{S}_2$时上方电动机工作，电路中有两个电动机，与题目中“一个电动机控制横杆起落”的要求不符，不符合要求。
【答案】C
【知识点】并联电路、开关的作用
【点评】本题考查电路设计，需根据题目功能要求分析开关与用电器的连接方式，明确并联开关可独立控制用电器的特点，难度适中。
【难度系数】0.6

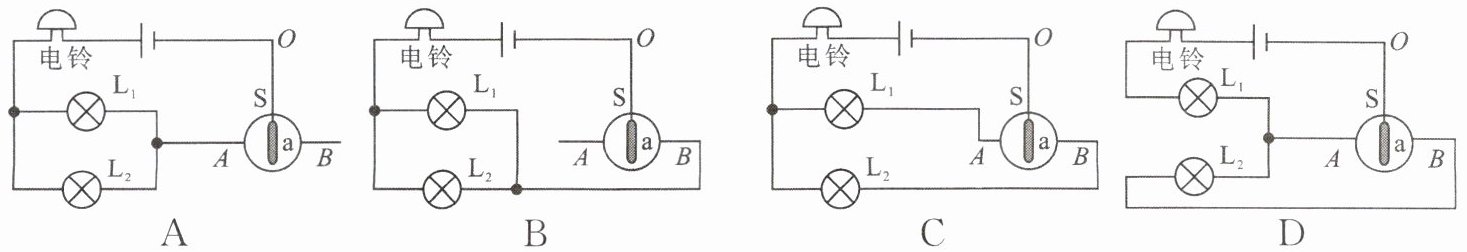

12.有一种防倾斜报警电路，将该电路固定在某物体上，当物体处于竖直方向时，不报警；当物体向左或向右倾斜时，一盏灯亮，电铃响，人们可根据亮灯的颜色判断物体向哪边倾斜。其中S为重力开关，金属棒a可绕O点自由转动，则下列电路设计符合要求的是（
C
）。答案
12.C
解析
【分析】
要解决该题，需紧扣题目要求：物体竖直时不报警，倾斜时仅一盏灯亮且电铃响，以此判断倾斜方向。核心是分析重力开关S在不同状态下的电路通断，以及各灯的工作情况：竖直时金属棒a不接触A、B，电路断开；倾斜时a接触A或B，需保证仅对应支路的灯亮，且电铃始终工作。
逐一分析选项的电路连接：
1. 选项A：L₁与L₂并联，a接A时两灯同时亮，不符合“一盏灯亮”的要求；
2. 选项B：L₂左端接A、右端接B，a接B时电流会经L₁和L₂，导致两灯同时亮，不符合要求；
3. 选项C：L₁右端接A，L₂右端接B，左端均接电源正极侧节点，竖直时电路断开，倾斜时仅对应支路灯亮、电铃响，符合要求；
4. 选项D：L₁与L₂并联，a接A时两灯同时亮，不符合要求。
【解析】
根据题目要求，电路需满足：竖直时电路断开（不报警），倾斜时仅一盏灯亮且电铃工作。
选项A：L₁、L₂并联，开关S的a接A时，两灯同时接入电路发光，不符合“一盏灯亮”的要求，错误；
选项B：L₂左端接A、右端接B，当a接B时，电流路径为：电源正极→电铃→L₁→A→L₂→B→a→电源负极，导致L₁、L₂同时发光，不符合要求，错误；
选项C：L₁右端接A，L₂右端接B，左端均接电源正极侧节点；竖直时a未接触A、B，电路断开，电铃不工作、灯不亮；向左倾斜时a接A，电流路径为：电源正极→电铃→L₁→A→a→电源负极，仅L₁发光、电铃响；向右倾斜时a接B，电流路径为：电源正极→电铃→L₂→B→a→电源负极，仅L₂发光、电铃响，完全符合题目要求，正确；
选项D：L₁、L₂并联，a接A时两灯同时发光，不符合要求，错误。
【答案】
C
【知识点】
电路设计、并联电路
【点评】
本题结合防倾斜报警的实际场景考查电路分析，需准确判断重力开关不同状态下的电流路径，关键是保证倾斜时仅对应支路的灯工作，同时电铃始终导通，属于电路设计的基础应用题型。
【难度系数】
0.5
要解决该题，需紧扣题目要求：物体竖直时不报警，倾斜时仅一盏灯亮且电铃响，以此判断倾斜方向。核心是分析重力开关S在不同状态下的电路通断，以及各灯的工作情况：竖直时金属棒a不接触A、B，电路断开；倾斜时a接触A或B，需保证仅对应支路的灯亮，且电铃始终工作。
逐一分析选项的电路连接：
1. 选项A：L₁与L₂并联，a接A时两灯同时亮，不符合“一盏灯亮”的要求；
2. 选项B：L₂左端接A、右端接B，a接B时电流会经L₁和L₂，导致两灯同时亮，不符合要求；
3. 选项C：L₁右端接A，L₂右端接B，左端均接电源正极侧节点，竖直时电路断开，倾斜时仅对应支路灯亮、电铃响，符合要求；
4. 选项D：L₁与L₂并联，a接A时两灯同时亮，不符合要求。
【解析】
根据题目要求，电路需满足：竖直时电路断开（不报警），倾斜时仅一盏灯亮且电铃工作。
选项A：L₁、L₂并联，开关S的a接A时，两灯同时接入电路发光，不符合“一盏灯亮”的要求，错误；
选项B：L₂左端接A、右端接B，当a接B时，电流路径为：电源正极→电铃→L₁→A→L₂→B→a→电源负极，导致L₁、L₂同时发光，不符合要求，错误；
选项C：L₁右端接A，L₂右端接B，左端均接电源正极侧节点；竖直时a未接触A、B，电路断开，电铃不工作、灯不亮；向左倾斜时a接A，电流路径为：电源正极→电铃→L₁→A→a→电源负极，仅L₁发光、电铃响；向右倾斜时a接B，电流路径为：电源正极→电铃→L₂→B→a→电源负极，仅L₂发光、电铃响，完全符合题目要求，正确；
选项D：L₁、L₂并联，a接A时两灯同时发光，不符合要求，错误。
【答案】
C
【知识点】
电路设计、并联电路
【点评】
本题结合防倾斜报警的实际场景考查电路分析，需准确判断重力开关不同状态下的电流路径，关键是保证倾斜时仅对应支路的灯工作，同时电铃始终导通，属于电路设计的基础应用题型。
【难度系数】
0.5
