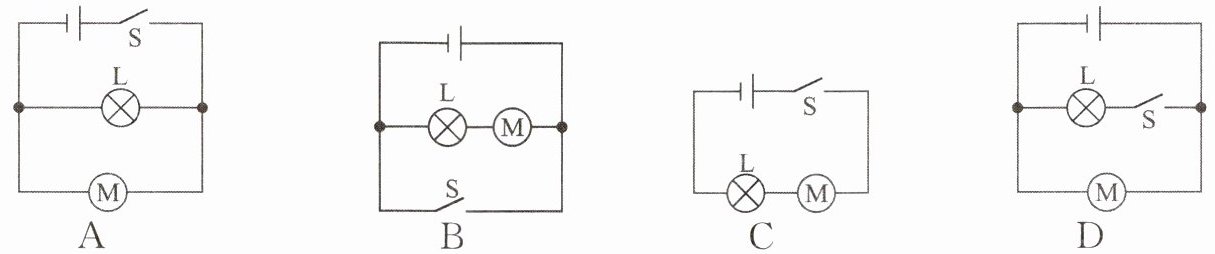

4. 右图是一个塔式吊车玩具。闭合开关，吊臂中的电动机M工作，拉动细线吊起物体A，同时塔顶的灯L发光。某次闭合开关后，电动机M不工作，灯L也不发光。排查故障时发现，仅是电动机的一端与导线的连接处断路，则电动机M和灯L的连接方式是下列图示电路中的（
C
）。答案
4.C
解析
【分析】
要判断电动机M和灯L的连接方式，需结合故障现象分析电路特点：正常闭合开关时两者同时工作，故障为电动机断路后灯也不发光，说明电路电流路径唯一，一处断路则整个电路不通，符合串联电路特征；若为并联电路，电动机断路不会影响灯所在支路，灯应仍发光，与题意不符，因此需选择串联连接的电路，对应选项C。
【解析】
1. 正常工作状态：闭合开关后，电动机M和灯L同时工作，说明电路为通路。
2. 故障现象分析：电动机一端与导线连接处断路后，电动机不工作，灯L也不发光。
3. 串并联电路特点判断：串联电路中电流只有一条路径，一处断路则整个电路无电流，所有用电器都不工作；并联电路中各支路独立，一条支路断路不影响其他支路。本题中电动机断路导致灯也不工作，说明两者为串联连接，因此选串联电路对应的选项C。
【答案】
C
【知识点】
串联电路特点、电路故障分析
【点评】
本题通过实际电路故障现象考查串并联电路的区别，需掌握串并联电路中用电器的工作特点，属于电路基础题，难度适中。
【难度系数】
0.6
要判断电动机M和灯L的连接方式，需结合故障现象分析电路特点：正常闭合开关时两者同时工作，故障为电动机断路后灯也不发光，说明电路电流路径唯一，一处断路则整个电路不通，符合串联电路特征；若为并联电路，电动机断路不会影响灯所在支路，灯应仍发光，与题意不符，因此需选择串联连接的电路，对应选项C。
【解析】
1. 正常工作状态：闭合开关后，电动机M和灯L同时工作，说明电路为通路。
2. 故障现象分析：电动机一端与导线连接处断路后，电动机不工作，灯L也不发光。
3. 串并联电路特点判断：串联电路中电流只有一条路径，一处断路则整个电路无电流，所有用电器都不工作；并联电路中各支路独立，一条支路断路不影响其他支路。本题中电动机断路导致灯也不工作，说明两者为串联连接，因此选串联电路对应的选项C。
【答案】
C
【知识点】
串联电路特点、电路故障分析
【点评】
本题通过实际电路故障现象考查串并联电路的区别，需掌握串并联电路中用电器的工作特点，属于电路基础题，难度适中。
【难度系数】
0.6

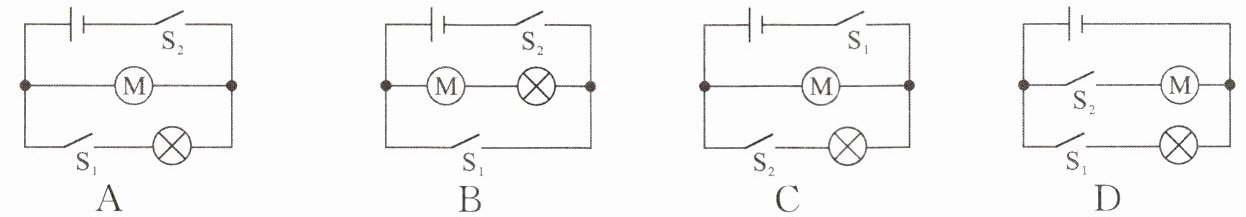

5. 2025年9月，某城市首条山区无人机“空中暖心路”运输路线开通，可满足夜间应急运输需求。当开关S₁闭合时，电动机工作，无人机起飞；再闭合开关S₂，无人机才能开启照明模式。下列简化电路中符合要求的是（
C
）。答案
5.C
解析
【分析】
要解决本题，需明确题目要求：开关S₁闭合时电动机工作，开关S₂闭合时照明（灯泡）工作，说明电动机与灯泡为并联关系，且S₁控制电动机支路，S₂控制灯泡支路，干路开关需控制整个电路。接下来逐一分析各选项的电路连接是否符合要求。
【解析】
逐一分析选项：
1. 选项A：S₂在干路，电动机直接并联在电源两端，当S₂闭合、S₁断开时电动机就会工作，不符合“S₁闭合时电动机工作”的要求，排除。
2. 选项B：电动机与灯泡串联，且S₁闭合时会短路电动机和灯泡，电路结构错误，不符合要求，排除。
3. 选项C：S₁在干路控制整个电路，电动机单独在一条支路，灯泡与S₂在另一条支路。当S₁闭合时，电流通过电动机使其工作；此时S₂断开，灯泡不工作，闭合S₂后灯泡支路接通，照明模式开启，完全符合题目要求。
4. 选项D：S₁控制灯泡支路，S₂控制电动机支路，闭合S₁时灯泡工作、闭合S₂时电动机工作，与题目要求相反，排除。
【答案】
C
【知识点】
并联电路、电路设计
【点评】
本题考查根据实际要求设计电路，核心是明确用电器的连接方式和开关的控制作用，需仔细分析各选项的电路结构是否匹配题目条件。
【难度系数】
0.3
要解决本题，需明确题目要求：开关S₁闭合时电动机工作，开关S₂闭合时照明（灯泡）工作，说明电动机与灯泡为并联关系，且S₁控制电动机支路，S₂控制灯泡支路，干路开关需控制整个电路。接下来逐一分析各选项的电路连接是否符合要求。
【解析】
逐一分析选项：
1. 选项A：S₂在干路，电动机直接并联在电源两端，当S₂闭合、S₁断开时电动机就会工作，不符合“S₁闭合时电动机工作”的要求，排除。
2. 选项B：电动机与灯泡串联，且S₁闭合时会短路电动机和灯泡，电路结构错误，不符合要求，排除。
3. 选项C：S₁在干路控制整个电路，电动机单独在一条支路，灯泡与S₂在另一条支路。当S₁闭合时，电流通过电动机使其工作；此时S₂断开，灯泡不工作，闭合S₂后灯泡支路接通，照明模式开启，完全符合题目要求。
4. 选项D：S₁控制灯泡支路，S₂控制电动机支路，闭合S₁时灯泡工作、闭合S₂时电动机工作，与题目要求相反，排除。
【答案】
C
【知识点】
并联电路、电路设计
【点评】
本题考查根据实际要求设计电路，核心是明确用电器的连接方式和开关的控制作用，需仔细分析各选项的电路结构是否匹配题目条件。
【难度系数】
0.3
6. 电冰箱冷藏室中，照明灯和压缩机既能分别单独工作又能同时工作，下列电路中符合要求的是（
A
）。答案
6.A
解析
【分析】要使照明灯和压缩机既能单独工作又能同时工作，需满足两者为并联关系（并联电路各支路独立工作、互不影响），且每个支路有独立开关控制。解题时需逐一分析各选项的电路结构与开关控制情况，判断是否符合要求。
【解析】
选项A：灯泡L与电动机M并联，S₁控制L所在支路，S₂控制M所在支路。仅闭合S₁时，只有L工作；仅闭合S₂时，只有M工作；同时闭合S₁、S₂时，两者同时工作，符合要求。
选项B：S₁在干路，控制整个电路，若S₁断开，无论S₂是否闭合，电路均无电流，无法实现单独工作，不符合要求。
选项C：L与M串联，串联电路电流只有一条路径，一个用电器停止工作，另一个也无法工作，不能单独工作，不符合要求。
选项D：L与M串联，同样为串联电路，无法实现单独工作，不符合要求。
综上，只有选项A符合条件。
【答案】A
【知识点】并联电路特点、电路连接方式
【点评】本题结合生活实际考查串并联电路的判断，核心是理解并联电路各支路独立工作的特性，属于基础电路应用题目。
【难度系数】0.6
【解析】
选项A：灯泡L与电动机M并联，S₁控制L所在支路，S₂控制M所在支路。仅闭合S₁时，只有L工作；仅闭合S₂时，只有M工作；同时闭合S₁、S₂时，两者同时工作，符合要求。
选项B：S₁在干路，控制整个电路，若S₁断开，无论S₂是否闭合，电路均无电流，无法实现单独工作，不符合要求。
选项C：L与M串联，串联电路电流只有一条路径，一个用电器停止工作，另一个也无法工作，不能单独工作，不符合要求。
选项D：L与M串联，同样为串联电路，无法实现单独工作，不符合要求。
综上，只有选项A符合条件。
【答案】A
【知识点】并联电路特点、电路连接方式
【点评】本题结合生活实际考查串并联电路的判断，核心是理解并联电路各支路独立工作的特性，属于基础电路应用题目。
【难度系数】0.6

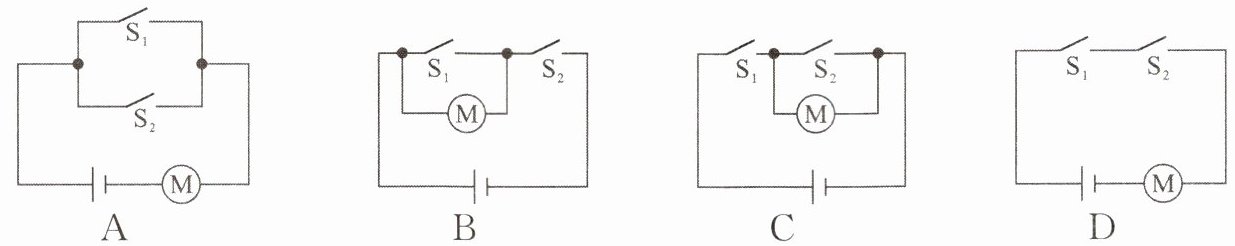

7.某学校的教室需要设计自动通风电路，实现“仅当午休期间且室内二氧化碳浓度超标时，通风扇才启动换气”。其中，定时开关$S_1$仅在午休时段(12:00—14:00)闭合，二氧化碳浓度传感器开关$S_2$在浓度超标时闭合。下列电路中符合要求的是(
D
)。答案
7.D
解析
【分析】
要实现“仅当午休期间（开关$S_1$闭合）且二氧化碳浓度超标（开关$S_2$闭合）时，通风扇$M$才启动”，说明两个开关需要同时闭合电动机才工作，即$S_1$和$S_2$应串联，共同控制电动机，只有两者都闭合时电路才导通。需逐一分析各选项电路的工作情况，判断是否符合要求。
【解析】
1. 选项A：$S_1$与$S_2$并联，闭合任意一个开关，电动机都工作，不符合“两个条件同时满足才工作”的要求，排除。
2. 选项B：$S_1$与电动机并联，当$S_1$闭合、$S_2$闭合时，电动机被短路无法工作；仅闭合$S_1$时电动机也会工作，不符合要求，排除。
3. 选项C：$S_2$与电动机并联，当$S_1$闭合、$S_2$断开时，电流经$S_1$和电动机使电动机工作，此时$S_2$未闭合，不符合要求，排除。
4. 选项D：$S_1$与$S_2$串联，再与电动机$M$串联接入电路，只有$S_1$和$S_2$同时闭合时，电路形成通路，电动机启动，符合题目要求。
【答案】
D
【知识点】
串联电路、开关控制作用
【点评】
本题结合实际场景考查串联电路的应用，核心是理解“两个条件同时满足”对应开关串联的逻辑，属于电路基础题，需准确分析各电路的通断状态。
【难度系数】
0.5
要实现“仅当午休期间（开关$S_1$闭合）且二氧化碳浓度超标（开关$S_2$闭合）时，通风扇$M$才启动”，说明两个开关需要同时闭合电动机才工作，即$S_1$和$S_2$应串联，共同控制电动机，只有两者都闭合时电路才导通。需逐一分析各选项电路的工作情况，判断是否符合要求。
【解析】
1. 选项A：$S_1$与$S_2$并联，闭合任意一个开关，电动机都工作，不符合“两个条件同时满足才工作”的要求，排除。
2. 选项B：$S_1$与电动机并联，当$S_1$闭合、$S_2$闭合时，电动机被短路无法工作；仅闭合$S_1$时电动机也会工作，不符合要求，排除。
3. 选项C：$S_2$与电动机并联，当$S_1$闭合、$S_2$断开时，电流经$S_1$和电动机使电动机工作，此时$S_2$未闭合，不符合要求，排除。
4. 选项D：$S_1$与$S_2$串联，再与电动机$M$串联接入电路，只有$S_1$和$S_2$同时闭合时，电路形成通路，电动机启动，符合题目要求。
【答案】
D
【知识点】
串联电路、开关控制作用
【点评】
本题结合实际场景考查串联电路的应用，核心是理解“两个条件同时满足”对应开关串联的逻辑，属于电路基础题，需准确分析各电路的通断状态。
【难度系数】
0.5
8.某同学家的智能电动窗帘，既可通过语音开关控制，也可轻拉窗帘激活“触控”开关控制。若用$\mathrm{S}_1$表示语音开关，$\mathrm{S}_2$表示“触控”开关，下列电路中符合要求的是（
D
）。答案
8.D
解析
【分析】
要解决此题，需明确题目要求：S₁（语音开关）和S₂（触控开关）都能独立控制电动机M，因此两个开关应并联，电动机需位于干路，确保任意一个开关闭合时，电路都能接通，电动机工作。接下来逐一分析各选项的电路通断情况，判断是否符合要求。
【解析】
选项A：闭合S₁时，电源两极直接被导线连通，造成电源短路，会损坏电源，不符合要求；
选项B：闭合S₁时，电动机被短路，电流不经过电动机，电动机无法工作，不符合要求；
选项C：S₁位于干路，只有当S₁和S₂同时闭合时，电动机才工作；若S₁闭合、S₂断开，电动机不工作，无法实现两个开关独立控制，不符合要求；
选项D：S₁和S₂并联，共同控制干路的电动机M，闭合S₁或S₂中的任意一个开关，电流都能通过电动机，使电动机工作，符合题目要求。
【答案】
D
【知识点】
电路连接、开关的作用
【点评】
本题结合智能电动窗帘的实际应用，考查电路设计的分析能力，需理解并联开关控制用电器的特点，同时要注意避免电源短路的情况，是一道中等难度的电路分析题。
【难度系数】
0.5
要解决此题，需明确题目要求：S₁（语音开关）和S₂（触控开关）都能独立控制电动机M，因此两个开关应并联，电动机需位于干路，确保任意一个开关闭合时，电路都能接通，电动机工作。接下来逐一分析各选项的电路通断情况，判断是否符合要求。
【解析】
选项A：闭合S₁时，电源两极直接被导线连通，造成电源短路，会损坏电源，不符合要求；
选项B：闭合S₁时，电动机被短路，电流不经过电动机，电动机无法工作，不符合要求；
选项C：S₁位于干路，只有当S₁和S₂同时闭合时，电动机才工作；若S₁闭合、S₂断开，电动机不工作，无法实现两个开关独立控制，不符合要求；
选项D：S₁和S₂并联，共同控制干路的电动机M，闭合S₁或S₂中的任意一个开关，电流都能通过电动机，使电动机工作，符合题目要求。
【答案】
D
【知识点】
电路连接、开关的作用
【点评】
本题结合智能电动窗帘的实际应用，考查电路设计的分析能力，需理解并联开关控制用电器的特点，同时要注意避免电源短路的情况，是一道中等难度的电路分析题。
【难度系数】
0.5
