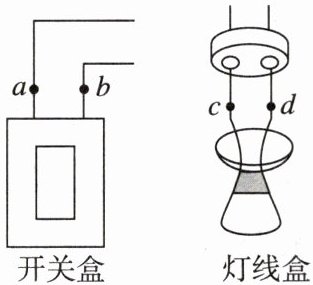

1.(质疑意识)小明家新装修的房子，有一盏节能灯在关灯时仍能发出微弱的光，爸爸说应该是该灯开关接在零线上造成的，小明打开墙上的开关盒和天花板上的灯线盒，
，用测电笔测试a、b、c、d四个接线柱，下列操作和现象，能证明爸爸判断正确的是（
A.断开开关，接触a、b时氖管一亮一暗
B.断开开关，接触c、d时氖管均发光
C.闭合开关，接触a、b时氖管均发光
D.闭合开关，接触c、d时氖管一亮一暗
，用测电笔测试a、b、c、d四个接线柱，下列操作和现象，能证明爸爸判断正确的是（B
）A.断开开关，接触a、b时氖管一亮一暗
B.断开开关，接触c、d时氖管均发光
C.闭合开关，接触a、b时氖管均发光
D.闭合开关，接触c、d时氖管一亮一暗
答案
1.B
解析
【分析】要判断开关是否接在零线，需结合家庭电路开关的正确接法（开关应接火线，断开开关时切断用电器与火线的连接）。若开关接在零线，断开开关后，火线仍会通过灯泡线路连接到灯线盒的接线柱，此时测电笔测试该接线柱会发光，而开关盒接线柱的现象不符合。需逐一分析选项对应的电路状态：
【解析】家庭电路中，开关的正确接法是接在火线上，这样断开开关时，能切断用电器与火线的连接，保证安全。若开关接在零线上，断开开关后，火线会通过灯泡的灯丝连接到灯线盒的接线柱，此时用测电笔测试灯线盒的接线柱时，氖管会发光（节能灯的微弱电流使氖管发光）。对各选项分析：
A选项：断开开关时，开关盒的a、b接线柱，若开关接零线，a接火线、b接零线，测电笔应一亮一灭，而非一亮一暗，A错误；
B选项：断开开关时，灯线盒的c、d接线柱，因开关接零线，火线通过灯丝连接到c、d，测电笔测试时氖管均发光，符合爸爸的判断，B正确；
C选项：闭合开关时，开关盒的a、b接线柱，无论开关接火线还是零线，闭合后a、b均连通火线侧，测电笔均发光，无法证明开关接零线，C错误；
D选项：闭合开关时，灯线盒的c、d接线柱，无论开关接法，闭合后灯两端分别接火线和零线，测电笔应一亮一灭，而非一亮一暗，D错误。
【答案】B
【知识点】家庭电路、测电笔使用、电路故障分析
【点评】本题考查家庭电路的正确连接与故障判断，需理解开关接零线的故障现象，结合测电笔原理分析选项，难度适中。
【难度系数】0.5
【解析】家庭电路中，开关的正确接法是接在火线上，这样断开开关时，能切断用电器与火线的连接，保证安全。若开关接在零线上，断开开关后，火线会通过灯泡的灯丝连接到灯线盒的接线柱，此时用测电笔测试灯线盒的接线柱时，氖管会发光（节能灯的微弱电流使氖管发光）。对各选项分析：
A选项：断开开关时，开关盒的a、b接线柱，若开关接零线，a接火线、b接零线，测电笔应一亮一灭，而非一亮一暗，A错误；
B选项：断开开关时，灯线盒的c、d接线柱，因开关接零线，火线通过灯丝连接到c、d，测电笔测试时氖管均发光，符合爸爸的判断，B正确；
C选项：闭合开关时，开关盒的a、b接线柱，无论开关接火线还是零线，闭合后a、b均连通火线侧，测电笔均发光，无法证明开关接零线，C错误；
D选项：闭合开关时，灯线盒的c、d接线柱，无论开关接法，闭合后灯两端分别接火线和零线，测电笔应一亮一灭，而非一亮一暗，D错误。
【答案】B
【知识点】家庭电路、测电笔使用、电路故障分析
【点评】本题考查家庭电路的正确连接与故障判断，需理解开关接零线的故障现象，结合测电笔原理分析选项，难度适中。
【难度系数】0.5
2. 如图是小红家中电路的一部分，图中A和B是开关S和灯泡的位置，符合安全用电原则，开关S应接到
B
（填“A”或“B”）位置。小红闭合开关S后（其他用电器均断电），灯泡亮了一段时间后熄灭，她用测电笔分别测试了图中插座的两个孔，发现测电笔氖管都能发光；若故障只有一处，该故障可能是进户零线断路
（填“零线d、e间断路”“进户零线断路”或“灯泡短路”）；若此时站在地上的人接触无绝缘层的e点，会
（填“会”或“不会”）有触电危险。答案
2.B；进户零线断路；会
解析
【分析】
首先，家庭电路中开关需接在火线上，断开开关时用电器不带电，据此确定开关位置；其次，根据测电笔测试插座两孔都发光的现象，分析零线故障的类型，排除不符合的选项；最后，结合进户零线断路时零线带电的情况，判断接触e点是否会触电。
【解析】
1. 开关位置：家庭电路的安全用电原则要求，开关应接在火线上，这样断开开关时，能切断用电器与火线的连接，避免触电。图中B位置连接火线，A位置连接零线，因此开关S应接到B位置。
2. 故障判断：闭合开关后灯泡熄灭，用测电笔测试插座两孔，氖管都发光，说明插座的两个孔都与火线连通。
若故障为“零线d、e间断路”，插座左孔（零线孔）无法与火线连通，测电笔氖管不会发光，不符合题意；
若故障为“灯泡短路”，会造成火线短路，保险丝熔断，火线断开，插座右孔（火线孔）测电笔氖管不会发光，不符合题意；
若故障为“进户零线断路”，零线后续部分通过用电器与火线连通，导致插座两孔都带电，测电笔氖管都发光，符合题意。
3. 触电判断：进户零线断路后，e点与火线连通，站在地上的人接触e点时，电流会通过人体流向大地，形成闭合回路，因此会有触电危险。
【答案】
B；进户零线断路；会
【知识点】
家庭电路连接；家庭电路故障分析；触电安全
【点评】
本题综合考查家庭电路的安全连接、故障分析和触电判断，需掌握家庭电路的工作原理和安全用电规则，是家庭电路部分的典型题目。
【难度系数】
0.5
首先，家庭电路中开关需接在火线上，断开开关时用电器不带电，据此确定开关位置；其次，根据测电笔测试插座两孔都发光的现象，分析零线故障的类型，排除不符合的选项；最后，结合进户零线断路时零线带电的情况，判断接触e点是否会触电。
【解析】
1. 开关位置：家庭电路的安全用电原则要求，开关应接在火线上，这样断开开关时，能切断用电器与火线的连接，避免触电。图中B位置连接火线，A位置连接零线，因此开关S应接到B位置。
2. 故障判断：闭合开关后灯泡熄灭，用测电笔测试插座两孔，氖管都发光，说明插座的两个孔都与火线连通。
若故障为“零线d、e间断路”，插座左孔（零线孔）无法与火线连通，测电笔氖管不会发光，不符合题意；
若故障为“灯泡短路”，会造成火线短路，保险丝熔断，火线断开，插座右孔（火线孔）测电笔氖管不会发光，不符合题意；
若故障为“进户零线断路”，零线后续部分通过用电器与火线连通，导致插座两孔都带电，测电笔氖管都发光，符合题意。
3. 触电判断：进户零线断路后，e点与火线连通，站在地上的人接触e点时，电流会通过人体流向大地，形成闭合回路，因此会有触电危险。
【答案】
B；进户零线断路；会
【知识点】
家庭电路连接；家庭电路故障分析；触电安全
【点评】
本题综合考查家庭电路的安全连接、故障分析和触电判断，需掌握家庭电路的工作原理和安全用电规则，是家庭电路部分的典型题目。
【难度系数】
0.5
3.(科学推理)如图所示是小明家配电系统的简化电路图。一天，小明在插座上插上了新买的空调，开关A“跳闸”了，而其他开关正常，拔掉空调后合上开关A，其他用电器仍正常工作，再次插上后又出现了之前的现象。关于“跳闸”的原因，下列说法正确的是（
A.插座出现了短路现象
B.开关B或开关C可能短路
C.插座可能断路
D.通过开关A的电流大于开关A允许通过的最大电流
D
）A.插座出现了短路现象
B.开关B或开关C可能短路
C.插座可能断路
D.通过开关A的电流大于开关A允许通过的最大电流
答案
3.D
解析
【分析】
要解决这道题，需明确空气开关跳闸的核心原因是电路中电流过大，电流过大的原因分为电路短路和用电器总功率过大两种。结合题目现象：插入空调时开关A跳闸，拔掉空调后合上A，其他用电器仍正常工作，再次插入空调又跳闸，逐一分析选项是否匹配该现象。
【解析】
1. 空气开关跳闸的本质是通过开关的电流超过其允许的最大电流，引发该现象的原因是电路短路或用电器总功率过大。
2. 分析选项A：若插座短路，拔掉空调后插座仍处于短路状态，此时合上开关A，整个电路会因短路无法正常工作，与题目中“其他用电器仍正常工作”的描述矛盾，故A错误。
3. 分析选项B：若开关B或C短路，平时电路就会处于短路状态，开关A会持续跳闸，不会等到插入空调才出现跳闸现象，故B错误。
4. 分析选项C：插座断路时，电路是断开的，不会造成电流过大，不会导致开关A跳闸，故C错误。
5. 分析选项D：空调功率较大，插入空调后电路总功率过大，使干路开关A的电流超过其允许的最大电流，导致A跳闸；拔掉空调后总功率减小，电流恢复正常，其他用电器正常工作，再次插入空调，总电流再次超标，再次跳闸，完全符合题目现象，故D正确。
【答案】
D
【知识点】
家庭电路故障分析；空气开关的作用
【点评】
本题考查家庭电路中空气开关跳闸的原因，需结合电路故障的特点分析，区分短路和过载两种情况，难度适中。
【难度系数】
0.5
要解决这道题，需明确空气开关跳闸的核心原因是电路中电流过大，电流过大的原因分为电路短路和用电器总功率过大两种。结合题目现象：插入空调时开关A跳闸，拔掉空调后合上A，其他用电器仍正常工作，再次插入空调又跳闸，逐一分析选项是否匹配该现象。
【解析】
1. 空气开关跳闸的本质是通过开关的电流超过其允许的最大电流，引发该现象的原因是电路短路或用电器总功率过大。
2. 分析选项A：若插座短路，拔掉空调后插座仍处于短路状态，此时合上开关A，整个电路会因短路无法正常工作，与题目中“其他用电器仍正常工作”的描述矛盾，故A错误。
3. 分析选项B：若开关B或C短路，平时电路就会处于短路状态，开关A会持续跳闸，不会等到插入空调才出现跳闸现象，故B错误。
4. 分析选项C：插座断路时，电路是断开的，不会造成电流过大，不会导致开关A跳闸，故C错误。
5. 分析选项D：空调功率较大，插入空调后电路总功率过大，使干路开关A的电流超过其允许的最大电流，导致A跳闸；拔掉空调后总功率减小，电流恢复正常，其他用电器正常工作，再次插入空调，总电流再次超标，再次跳闸，完全符合题目现象，故D正确。
【答案】
D
【知识点】
家庭电路故障分析；空气开关的作用
【点评】
本题考查家庭电路中空气开关跳闸的原因，需结合电路故障的特点分析，区分短路和过载两种情况，难度适中。
【难度系数】
0.5

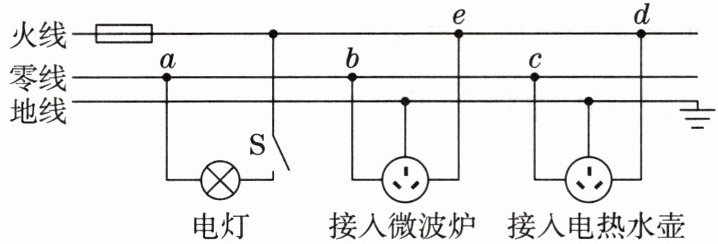

4. ★★ 小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障进行了下列四种判断，其中正确的是 （
A.零线上ab间断路
B.零线上bc间断路
C.微波炉所在支路be间短路
D.电热水壶所在支路cd间短路
A
）A.零线上ab间断路
B.零线上bc间断路
C.微波炉所在支路be间短路
D.电热水壶所在支路cd间短路
答案
4.A
【点拨】电灯仍正常发光，说明没有发生短路，启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，说明电热水壶和微波炉所在的干路存在断路，因此可能是ab间电路断路了，故A正确。
【点拨】电灯仍正常发光，说明没有发生短路，启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，说明电热水壶和微波炉所在的干路存在断路，因此可能是ab间电路断路了，故A正确。
解析
【分析】首先，电灯正常发光说明火线和电灯支路供电正常，且电路未发生短路（短路会导致保险丝熔断，电灯也会熄灭）。电热水壶和微波炉并联，两者同时不工作，说明它们的公共供电部分出现断路，需结合零线的连接点分析故障位置。
【解析】
1. 电灯正常发光，说明电路无短路故障（短路会使电流过大，保险丝熔断，电灯无法工作），因此排除C、D选项。
2. 分析零线断路位置：
若零线上bc间断路，微波炉的零线接b点（bc左侧），仍能正常工作，电热水壶的零线接c点，会停止工作，与题目中“微波炉不工作、电热水壶停止工作”不符，排除B选项。
若零线上ab间断路，电灯的零线接a点（ab左侧，未断路），所以电灯正常；微波炉和电热水壶的零线接b、c点（ab右侧，断路后无法形成零线回路），因此两者都不工作，符合题目现象，故A正确。
【答案】A
【知识点】家庭电路故障分析、并联电路特点
【点评】本题考查家庭电路故障的判断，需结合并联电路的工作特点，通过用电器的工作状态推导故障类型和位置，关键是抓住“电灯正常发光”说明干路及电灯支路正常，其他用电器不工作说明公共支路断路。
【难度系数】0.5
【解析】
1. 电灯正常发光，说明电路无短路故障（短路会使电流过大，保险丝熔断，电灯无法工作），因此排除C、D选项。
2. 分析零线断路位置：
若零线上bc间断路，微波炉的零线接b点（bc左侧），仍能正常工作，电热水壶的零线接c点，会停止工作，与题目中“微波炉不工作、电热水壶停止工作”不符，排除B选项。
若零线上ab间断路，电灯的零线接a点（ab左侧，未断路），所以电灯正常；微波炉和电热水壶的零线接b、c点（ab右侧，断路后无法形成零线回路），因此两者都不工作，符合题目现象，故A正确。
【答案】A
【知识点】家庭电路故障分析、并联电路特点
【点评】本题考查家庭电路故障的判断，需结合并联电路的工作特点，通过用电器的工作状态推导故障类型和位置，关键是抓住“电灯正常发光”说明干路及电灯支路正常，其他用电器不工作说明公共支路断路。
【难度系数】0.5
5. ★★ 如图是新安装的照明电路，其中某个灯泡发生了故障。小明学习电工的检修方法，在保险丝处接入一个“220 V 40 W”的灯泡$\mathrm{L}_0$。当只闭合S、$\mathrm{S}_1$时，$\mathrm{L}_0$和$\mathrm{L}_1$都呈暗红色，则$\mathrm{L}_1$
正常
；当只闭合S、$\mathrm{S}_2$时，$\mathrm{L}_0$正常发光，$\mathrm{L}_2$不发光，则$\mathrm{L}_2$短路
。（均填“断路”“短路”或“正常”）答案
5.正常；短路
解析
【分析】要判断照明电路的故障，需利用检验灯$\mathrm{L}_0$串联接入电路的工作原理：当$\mathrm{L}_0$与被测灯串联时，根据两灯的发光情况，结合串联电路的电压规律，可判断被测灯的状态。当只闭合$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$与$\mathrm{L}_1$串联在220V电路中，若两灯都呈暗红色，说明电路为通路，且两灯分压，各自电压低于220V，由此确定$\mathrm{L}_1$的状态；当只闭合$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$正常发光，说明$\mathrm{L}_0$两端电压为220V，此时$\mathrm{L}_2$被短路，据此判断$\mathrm{L}_2$的故障。
【解析】当只闭合$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$和$\mathrm{L}_1$串联在220V的电路中，两灯都呈暗红色，说明电路是通路，且两灯的实际电压都低于额定电压220V。若$\mathrm{L}_1$断路，电路断开，两灯都不发光；若$\mathrm{L}_1$短路，$\mathrm{L}_0$会直接接在220V电路中正常发光，$\mathrm{L}_1$不发光，均不符合题意，因此$\mathrm{L}_1$正常。当只闭合$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$正常发光，说明$\mathrm{L}_0$两端电压为220V，此时$\mathrm{L}_2$相当于导线（被短路），电流直接通过$\mathrm{L}_2$，$\mathrm{L}_2$不发光，电路中只有$\mathrm{L}_0$工作，符合现象，因此$\mathrm{L}_2$短路。
【答案】正常；短路
【知识点】家庭电路故障判断、串联电路电压规律
【点评】本题通过检验灯的发光情况判断家庭电路故障，需结合串联电路的电压特点分析，是家庭电路检修的典型应用，考查学生对电路故障的分析能力。
【难度系数】0.5
【解析】当只闭合$\mathrm{S}$、$\mathrm{S}_1$时，$\mathrm{L}_0$和$\mathrm{L}_1$串联在220V的电路中，两灯都呈暗红色，说明电路是通路，且两灯的实际电压都低于额定电压220V。若$\mathrm{L}_1$断路，电路断开，两灯都不发光；若$\mathrm{L}_1$短路，$\mathrm{L}_0$会直接接在220V电路中正常发光，$\mathrm{L}_1$不发光，均不符合题意，因此$\mathrm{L}_1$正常。当只闭合$\mathrm{S}$、$\mathrm{S}_2$时，$\mathrm{L}_0$正常发光，说明$\mathrm{L}_0$两端电压为220V，此时$\mathrm{L}_2$相当于导线（被短路），电流直接通过$\mathrm{L}_2$，$\mathrm{L}_2$不发光，电路中只有$\mathrm{L}_0$工作，符合现象，因此$\mathrm{L}_2$短路。
【答案】正常；短路
【知识点】家庭电路故障判断、串联电路电压规律
【点评】本题通过检验灯的发光情况判断家庭电路故障，需结合串联电路的电压特点分析，是家庭电路检修的典型应用，考查学生对电路故障的分析能力。
【难度系数】0.5
