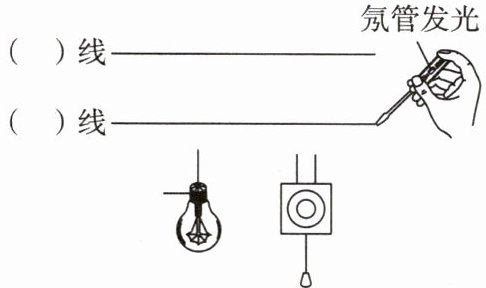

1.如图所示是小明家的部分家庭电路,请在括号内标出火线和零线,并将拉线开关控制的灯泡连入电路中。
答案
1.
解析
【分析】首先利用测电笔的原理判断火线和零线：测电笔接触导线时，氖管发光说明该导线是火线，不发光是零线，据此确定图中导线的类型；再根据家庭电路的安全连接规则，开关需接在火线上，断开开关时能切断火线，保证灯泡不带电，灯泡的螺旋套接零线，顶端金属点接开关，完成电路连接。
【解析】1. 判断火线与零线：使用测电笔时，氖管发光表明被测导线与大地之间有220V电压，是火线；图中测电笔氖管发光，因此下方的导线为火线，上方的导线为零线。2. 连接灯泡与开关：拉线开关应接在火线上，将开关的一端与火线相连，开关的另一端连接灯泡的顶端金属接线柱；灯泡的螺旋套接线柱连接零线，这样既符合控制要求，又满足安全用电原则。
【答案】
【知识点】家庭电路、火线零线判断、家庭电路连接
【点评】本题结合测电笔的使用考查家庭电路的连接，是家庭电路部分的基础题型，重点考查安全用电的基本常识，难度适中。
【难度系数】0.6
【解析】1. 判断火线与零线：使用测电笔时，氖管发光表明被测导线与大地之间有220V电压，是火线；图中测电笔氖管发光，因此下方的导线为火线，上方的导线为零线。2. 连接灯泡与开关：拉线开关应接在火线上，将开关的一端与火线相连，开关的另一端连接灯泡的顶端金属接线柱；灯泡的螺旋套接线柱连接零线，这样既符合控制要求，又满足安全用电原则。
【答案】
【知识点】家庭电路、火线零线判断、家庭电路连接
【点评】本题结合测电笔的使用考查家庭电路的连接，是家庭电路部分的基础题型，重点考查安全用电的基本常识，难度适中。
【难度系数】0.6

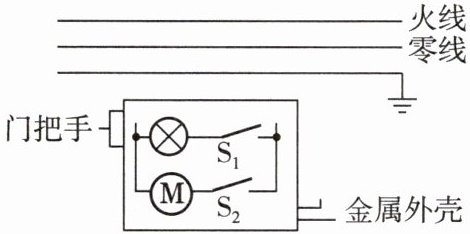

2. 如图所示为冰箱工作时部分电路示意图。冰箱内照明灯由开关$S_1$控制，压缩机由开关$S_2$控制。根据题意，将图中的电路连接完整，并符合安全用电原则。
答案
2.
解析
【分析】
要完成冰箱电路的连接，需遵循两个核心原则：一是家庭电路中照明灯和压缩机为并联关系，保证二者工作时互不影响；二是符合安全用电规则：开关应接在火线上，断开开关时用电器不带电；用电器的另一端接零线；金属外壳需接地，防止漏电引发触电事故。具体思路：先确定各支路的连接方式，再按安全要求连接开关、用电器与火线、零线，最后处理金属外壳的接地。
【解析】
1. 照明灯与压缩机并联，因此它们的两端分别对应连接火线和零线；
2. 开关需接在火线上：将火线分别接入开关$S_1$和$S_2$的一端，$S_1$的另一端连接照明灯，照明灯的另一端连接零线；$S_2$的另一端连接压缩机，压缩机的另一端连接零线；
3. 金属外壳的导线连接到图中已有的接地线路，完成接地保护。
【答案】
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路的连接，需牢记用电器并联、开关接火线、金属外壳接地等安全用电的基础规则，属于电路连接的常规题型。
【难度系数】
0.6
要完成冰箱电路的连接，需遵循两个核心原则：一是家庭电路中照明灯和压缩机为并联关系，保证二者工作时互不影响；二是符合安全用电规则：开关应接在火线上，断开开关时用电器不带电；用电器的另一端接零线；金属外壳需接地，防止漏电引发触电事故。具体思路：先确定各支路的连接方式，再按安全要求连接开关、用电器与火线、零线，最后处理金属外壳的接地。
【解析】
1. 照明灯与压缩机并联，因此它们的两端分别对应连接火线和零线；
2. 开关需接在火线上：将火线分别接入开关$S_1$和$S_2$的一端，$S_1$的另一端连接照明灯，照明灯的另一端连接零线；$S_2$的另一端连接压缩机，压缩机的另一端连接零线；
3. 金属外壳的导线连接到图中已有的接地线路，完成接地保护。
【答案】
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路的连接，需牢记用电器并联、开关接火线、金属外壳接地等安全用电的基础规则，属于电路连接的常规题型。
【难度系数】
0.6

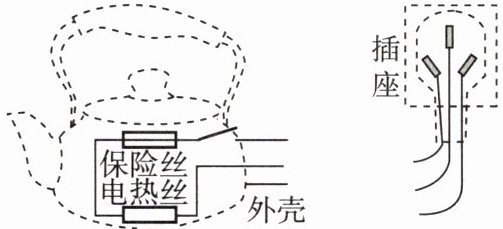

3.如图所示是电热水壶的三条接线，请按照安全用电的原则连接到插头的对应导线上，导线不要交叉。
答案
3.
解析
【分析】
要完成电热水壶接线，需依据安全用电中三脚插头与三孔插座的连接规则：三脚插头的中间脚连接用电器金属外壳，对应插座地线孔，防止外壳漏电触电；另外两脚遵循“左零右火”，且保险丝需接在火线上，电流过大时熔断切断火线，保障安全。解题时需区分各导线：外壳导线连地线脚，电热丝电路对应零线、火线，确保接线不交叉。
【解析】
按照安全用电原则，接线步骤如下：
1. 电热水壶的金属外壳导线，连接到三脚插头的中间脚（对应三孔插座的地线孔），使外壳漏电时电流导入大地，避免触电；
2. 带保险丝和开关的电热丝电路导线，连接到三脚插头的右脚（对应插座的火线孔），保险丝接火线，电流过大时熔断切断火线，更安全；
3. 剩余的电热丝电路导线，连接到三脚插头的左脚（对应插座的零线孔），完成接线且导线不交叉。
【答案】
【知识点】
安全用电原则；三脚插头与插座连接
【点评】
本题考查安全用电的基础接线，核心是掌握三脚插头的接地规则和“左零右火”的接线要求，牢记保险丝接火线的要点，属于安全用电的基础应用。
【难度系数】
0.5
要完成电热水壶接线，需依据安全用电中三脚插头与三孔插座的连接规则：三脚插头的中间脚连接用电器金属外壳，对应插座地线孔，防止外壳漏电触电；另外两脚遵循“左零右火”，且保险丝需接在火线上，电流过大时熔断切断火线，保障安全。解题时需区分各导线：外壳导线连地线脚，电热丝电路对应零线、火线，确保接线不交叉。
【解析】
按照安全用电原则，接线步骤如下：
1. 电热水壶的金属外壳导线，连接到三脚插头的中间脚（对应三孔插座的地线孔），使外壳漏电时电流导入大地，避免触电；
2. 带保险丝和开关的电热丝电路导线，连接到三脚插头的右脚（对应插座的火线孔），保险丝接火线，电流过大时熔断切断火线，更安全；
3. 剩余的电热丝电路导线，连接到三脚插头的左脚（对应插座的零线孔），完成接线且导线不交叉。
【答案】
【知识点】
安全用电原则；三脚插头与插座连接
【点评】
本题考查安全用电的基础接线，核心是掌握三脚插头的接地规则和“左零右火”的接线要求，牢记保险丝接火线的要点，属于安全用电的基础应用。
【难度系数】
0.5
4.家庭电路的进户线上必须安装的两个元件:A.电能表;B.空气开关。在图中的方框内按先后顺序填上这两个元件,只填序号;另外把吊扇按安全用电原则接入电路,要求:调速开关控制吊扇的转速,当调速开关滑片顺时针转动时,吊扇风速减慢。
答案
4.
解析
【分析】
解决本题需分两部分思考：①进户线元件顺序：家庭电路进户时，电能表需安装在最前端，用于测量整个家庭电路的总用电量，之后安装空气开关，用于控制电路通断及过载保护，因此方框内先填A，再填B。②吊扇的安全接线：调速开关需接在火线上，保证断开开关时吊扇不带电；要求滑片顺时针转动时风速减慢，说明接入电阻变大，因此调速开关需让滑片顺时针转时接入的电阻丝变长；吊扇一端经调速开关接火线，另一端接零线，金属外壳接地线，符合安全用电原则。
【解析】
1. 进户线元件：家庭电路进户线首先连接电能表（A），用于计量家庭电路消耗的电能；电能表后连接空气开关（B），用于控制电路通断，同时实现过载、短路保护，因此方框内从左到右依次填A、B。
2. 吊扇接线：根据安全用电原则，开关应接在火线上，故火线经调速开关（碳膜电阻）连接吊扇的一个接线端，吊扇的另一个接线端连接零线，金属外壳接地线；调速开关滑片顺时针转动时，接入电路的碳膜电阻丝长度变长，电阻变大，电路电流变小，吊扇风速减慢，符合题目要求。
【答案】
【知识点】
家庭电路组成、安全用电原则、滑动变阻器应用
【点评】
本题结合家庭电路与滑动变阻器知识，考查学生对家庭电路连接规则、安全用电要求的掌握，需理清进户线元件顺序和开关接线规范，同时结合滑动变阻器原理分析调速要求，属于中等难度的电路连接题。
【难度系数】
0.6
解决本题需分两部分思考：①进户线元件顺序：家庭电路进户时，电能表需安装在最前端，用于测量整个家庭电路的总用电量，之后安装空气开关，用于控制电路通断及过载保护，因此方框内先填A，再填B。②吊扇的安全接线：调速开关需接在火线上，保证断开开关时吊扇不带电；要求滑片顺时针转动时风速减慢，说明接入电阻变大，因此调速开关需让滑片顺时针转时接入的电阻丝变长；吊扇一端经调速开关接火线，另一端接零线，金属外壳接地线，符合安全用电原则。
【解析】
1. 进户线元件：家庭电路进户线首先连接电能表（A），用于计量家庭电路消耗的电能；电能表后连接空气开关（B），用于控制电路通断，同时实现过载、短路保护，因此方框内从左到右依次填A、B。
2. 吊扇接线：根据安全用电原则，开关应接在火线上，故火线经调速开关（碳膜电阻）连接吊扇的一个接线端，吊扇的另一个接线端连接零线，金属外壳接地线；调速开关滑片顺时针转动时，接入电路的碳膜电阻丝长度变长，电阻变大，电路电流变小，吊扇风速减慢，符合题目要求。
【答案】
【知识点】
家庭电路组成、安全用电原则、滑动变阻器应用
【点评】
本题结合家庭电路与滑动变阻器知识，考查学生对家庭电路连接规则、安全用电要求的掌握，需理清进户线元件顺序和开关接线规范，同时结合滑动变阻器原理分析调速要求，属于中等难度的电路连接题。
【难度系数】
0.6

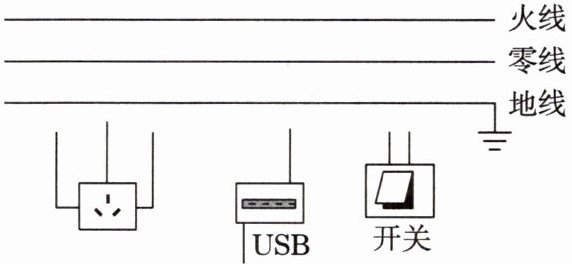

5. 如图是带USB插口的插座，请将开关、USB插口、三孔插座接入家庭电路。要求：开关控制USB插口与三孔插座，且USB插口与三孔插座可独立工作。
答案
5.
解析
【分析】
要完成该接线，需明确两个关键要求：一是USB插口与三孔插座可独立工作，说明两者为并联关系；二是开关控制这两个用电器，因此开关需接在干路的火线上。同时需牢记三孔插座“左零右火上接地”的接线规则，USB插口作为插座类元件，接线遵循火线、零线的连接逻辑，地线单独接地。
【解析】
1. 开关连接：将开关接在火线上，作为干路开关，这样开关可同时控制USB插口和三孔插座，断开开关时两者均与火线断开，保障用电安全。
2. 三孔插座连接：三孔插座的左孔连接零线，右孔连接开关控制后的火线，上孔连接地线，符合“左零右火上接地”的规范。
3. USB插口连接：USB插口的一端连接零线，另一端连接开关控制后的火线，使USB插口与三孔插座并联，实现独立工作，且共同受开关控制。
【答案】
【知识点】
家庭电路连接、插座接线、开关控制电路
【点评】
本题考查家庭电路中开关、插座的正确接线方法，需掌握并联电路“独立工作”的特点，以及火线、零线、地线的接线规则，属于基础电路应用题目。
【难度系数】
0.5
要完成该接线，需明确两个关键要求：一是USB插口与三孔插座可独立工作，说明两者为并联关系；二是开关控制这两个用电器，因此开关需接在干路的火线上。同时需牢记三孔插座“左零右火上接地”的接线规则，USB插口作为插座类元件，接线遵循火线、零线的连接逻辑，地线单独接地。
【解析】
1. 开关连接：将开关接在火线上，作为干路开关，这样开关可同时控制USB插口和三孔插座，断开开关时两者均与火线断开，保障用电安全。
2. 三孔插座连接：三孔插座的左孔连接零线，右孔连接开关控制后的火线，上孔连接地线，符合“左零右火上接地”的规范。
3. USB插口连接：USB插口的一端连接零线，另一端连接开关控制后的火线，使USB插口与三孔插座并联，实现独立工作，且共同受开关控制。
【答案】
【知识点】
家庭电路连接、插座接线、开关控制电路
【点评】
本题考查家庭电路中开关、插座的正确接线方法，需掌握并联电路“独立工作”的特点，以及火线、零线、地线的接线规则，属于基础电路应用题目。
【难度系数】
0.5

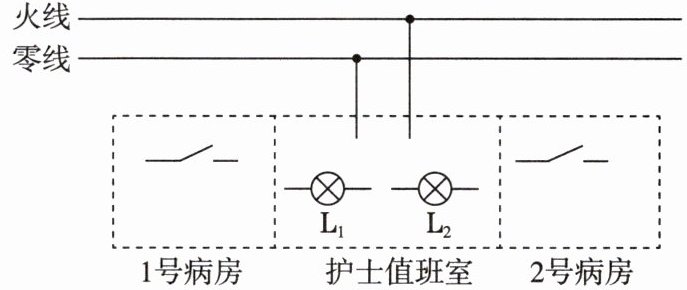

6. 某医院护士值班室内有两盏呼叫灯，1号病房有人呼叫$\mathrm{L}_1$灯亮，2号病房有人呼叫$\mathrm{L}_2$灯亮。请在图中的虚线框内画出各元件的连接情况，使之成为符合要求的电路图，导线不能交叉。
火线
零线
1号病房
护士值班室
2号病房
$\mathrm{L}_1$
$\mathrm{L}_2$
火线
零线
1号病房
护士值班室
2号病房
$\mathrm{L}_1$
$\mathrm{L}_2$
答案
6.
解析
【分析】
要完成该电路连接，需遵循家庭电路的安全连接规则：开关应接在火线上，断开开关时用电器不带电，保障安全；两灯需独立工作，因此应采用并联方式。解题时，1号病房的开关控制$\mathrm{L}_1$，2号病房的开关控制$\mathrm{L}_2$，将每个开关与对应灯泡串联，再把两个串联支路并联在火线与零线之间，确保导线不交叉，满足“1号呼叫$\mathrm{L}_1$亮、2号呼叫$\mathrm{L}_2$亮”的要求。
【解析】
根据家庭电路连接规范：①开关需接在火线上，控制对应用电器；②各用电器独立工作，需并联。具体连接步骤：1. 1号病房的开关一端接火线，另一端接$\mathrm{L}_1$的一端；$\mathrm{L}_1$的另一端接零线；2. 2号病房的开关一端接火线，另一端接$\mathrm{L}_2$的一端；$\mathrm{L}_2$的另一端接零线。这样，1号病房开关闭合时$\mathrm{L}_1$发光，2号病房开关闭合时$\mathrm{L}_2$发光，符合题目要求，且导线无交叉。
【答案】
【知识点】
家庭电路连接、开关与用电器连接、并联电路
【点评】
本题结合实际场景考查家庭电路的连接，核心是掌握开关接火线、用电器并联的原则，需结合题目“独立控制两灯”的要求完成连接，属于基础电路应用题目。
【难度系数】
0.5
要完成该电路连接，需遵循家庭电路的安全连接规则：开关应接在火线上，断开开关时用电器不带电，保障安全；两灯需独立工作，因此应采用并联方式。解题时，1号病房的开关控制$\mathrm{L}_1$，2号病房的开关控制$\mathrm{L}_2$，将每个开关与对应灯泡串联，再把两个串联支路并联在火线与零线之间，确保导线不交叉，满足“1号呼叫$\mathrm{L}_1$亮、2号呼叫$\mathrm{L}_2$亮”的要求。
【解析】
根据家庭电路连接规范：①开关需接在火线上，控制对应用电器；②各用电器独立工作，需并联。具体连接步骤：1. 1号病房的开关一端接火线，另一端接$\mathrm{L}_1$的一端；$\mathrm{L}_1$的另一端接零线；2. 2号病房的开关一端接火线，另一端接$\mathrm{L}_2$的一端；$\mathrm{L}_2$的另一端接零线。这样，1号病房开关闭合时$\mathrm{L}_1$发光，2号病房开关闭合时$\mathrm{L}_2$发光，符合题目要求，且导线无交叉。
【答案】
【知识点】
家庭电路连接、开关与用电器连接、并联电路
【点评】
本题结合实际场景考查家庭电路的连接，核心是掌握开关接火线、用电器并联的原则，需结合题目“独立控制两灯”的要求完成连接，属于基础电路应用题目。
【难度系数】
0.5

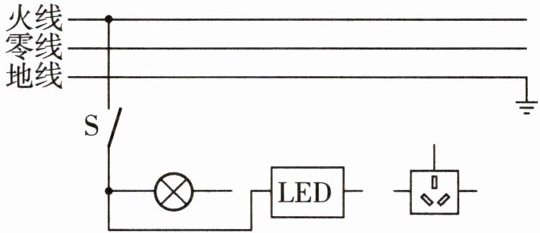

7. 如图所示，铭牌标识为“220 V 40 W”的灯泡和“220 V 5 W”的LED灯，当开关闭合后，两灯都能正常发光，插座不受开关控制，请将电路连接完整。
答案
7.
解析
【分析】要完成家庭电路的连接，需遵循家庭电路的安全连接规则：开关应接在火线上，确保断开开关时用电器不带电；灯泡、LED灯与插座需并联，插座遵循“左零右火上接地”的接线原则，且插座不受开关控制。解题思路：先确定开关与火线的连接，再连接灯泡、LED灯的并联支路，最后按插座规则连接三孔插座。
【解析】1. 开关S的一端接火线，另一端分别连接灯泡和LED灯的一端；2. 灯泡和LED灯的另一端共同连接到零线，保证两者并联且开关控制它们；3. 三孔插座的左孔接零线，右孔接火线，上孔接地线，满足“左零右火上接地”，且插座与灯泡、LED灯并联，不受开关控制。
【答案】
【知识点】家庭电路连接、安全用电
【点评】本题考查家庭电路的基本接线规则，是安全用电的基础应用，需牢记开关接火线、用电器并联、插座接线原则等知识点。
【难度系数】0.5
【解析】1. 开关S的一端接火线，另一端分别连接灯泡和LED灯的一端；2. 灯泡和LED灯的另一端共同连接到零线，保证两者并联且开关控制它们；3. 三孔插座的左孔接零线，右孔接火线，上孔接地线，满足“左零右火上接地”，且插座与灯泡、LED灯并联，不受开关控制。
【答案】
【知识点】家庭电路连接、安全用电
【点评】本题考查家庭电路的基本接线规则，是安全用电的基础应用，需牢记开关接火线、用电器并联、插座接线原则等知识点。
【难度系数】0.5
8. :: 请将图中的光控开关、声控开关、灯泡(220 V 40 W)、LED指示灯(电阻远大于灯泡电阻),用笔画线代替导线正确连接电路,设计出只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路,同时,灯泡亮时LED指示灯不亮,灯泡不亮时LED指示灯亮。
答案
8.
解析
【分析】
要满足两个核心要求：一是只有夜间（光控闭合）且有声音（声控闭合）时灯泡亮，因此声控与光控需串联，确保两个条件同时满足电路才通；二是灯泡亮时LED不亮、灯泡不亮时LED亮，结合LED电阻远大于灯泡的特点，LED需与灯泡并联，利用电阻差异实现电流分流，同时家庭电路中开关要接火线，保证用电安全。
【解析】
1. 串联声控与光控：将声控开关的一端和光控开关的一端相连，使两者串联，只有同时闭合时，灯泡支路才导通。
2. 连接灯泡支路：火线接光控开关右端，光控左端接声控右端，声控左端接灯泡顶端金属点，灯泡螺旋套接零线，电流路径为：火线→光控→声控→灯泡→零线，满足“夜间+有声音时灯泡亮”。
3. 连接LED支路：LED左端接声控与灯泡顶端的连接点，右端接零线，LED与灯泡并联。因LED电阻远大于灯泡，灯泡工作时电流主要走灯泡，LED电流极小几乎不亮；灯泡不工作时电流走LED，使其发光，满足状态互斥要求。
【答案】
【知识点】
家庭电路连接、串并联电路特点、开关的作用
【点评】
本题是家庭电路的实际应用，需结合串并联电路特点和安全用电原则，利用LED电阻特性实现指示灯与灯泡的工作状态控制，体现物理知识在生活中的应用。
【难度系数】
0.5
要满足两个核心要求：一是只有夜间（光控闭合）且有声音（声控闭合）时灯泡亮，因此声控与光控需串联，确保两个条件同时满足电路才通；二是灯泡亮时LED不亮、灯泡不亮时LED亮，结合LED电阻远大于灯泡的特点，LED需与灯泡并联，利用电阻差异实现电流分流，同时家庭电路中开关要接火线，保证用电安全。
【解析】
1. 串联声控与光控：将声控开关的一端和光控开关的一端相连，使两者串联，只有同时闭合时，灯泡支路才导通。
2. 连接灯泡支路：火线接光控开关右端，光控左端接声控右端，声控左端接灯泡顶端金属点，灯泡螺旋套接零线，电流路径为：火线→光控→声控→灯泡→零线，满足“夜间+有声音时灯泡亮”。
3. 连接LED支路：LED左端接声控与灯泡顶端的连接点，右端接零线，LED与灯泡并联。因LED电阻远大于灯泡，灯泡工作时电流主要走灯泡，LED电流极小几乎不亮；灯泡不工作时电流走LED，使其发光，满足状态互斥要求。
【答案】
【知识点】
家庭电路连接、串并联电路特点、开关的作用
【点评】
本题是家庭电路的实际应用，需结合串并联电路特点和安全用电原则，利用LED电阻特性实现指示灯与灯泡的工作状态控制，体现物理知识在生活中的应用。
【难度系数】
0.5
