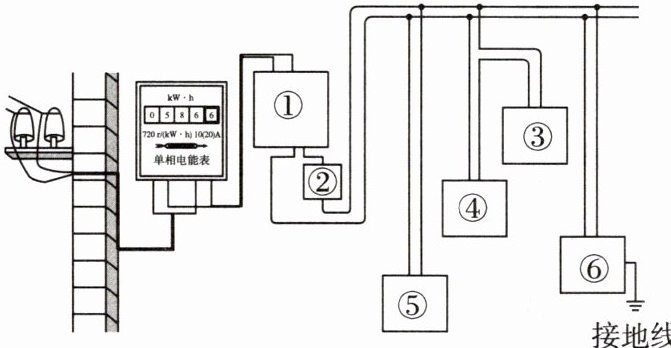

1. 如图所示的家庭电路示意图，其中有灯泡、开关、保险装置、总开关、两孔和三孔插座未画出，且各元件的安装均正确，则下列说法正确的是 （）
A.图中①处是总开关，②处是保险装置
B.图中③处是灯泡，④处是开关
C.有金属外壳的电热水壶应该接在⑤处
D.图中⑥处是两孔插座
A.图中①处是总开关，②处是保险装置
B.图中③处是灯泡，④处是开关
C.有金属外壳的电热水壶应该接在⑤处
D.图中⑥处是两孔插座
答案
A
解析
【分析】
要解决此题，需牢记家庭电路的连接顺序：进户线→电能表→总开关→保险装置，后续连接各用电器、插座。先确定图中①②的位置：电能表后先接总开关，再接保险装置，因此①是总开关，②是保险装置。再逐一分析选项：A选项符合该结论；B选项中开关应接火线控制灯泡，图中③④的连接不符合要求；C选项带金属外壳的用电器需接三孔插座（接地），⑥处接接地线，应接⑥；D选项⑥是三孔插座，不是两孔。
【解析】
家庭电路的安装遵循“进户线→电能表→总开关→保险装置→用电器/插座”的顺序，且开关需接在火线上控制用电器，带金属外壳的用电器需接三孔插座（接地保护）。
选项A：电能表后依次为总开关、保险装置，故①是总开关，②是保险装置，正确。
选项B：开关应与灯泡串联且接在火线上，图中③、④的连接不符合该要求，错误。
选项C：有金属外壳的用电器需使用三孔插座（需接地线），⑤处未接地线，⑥处接接地线，故应接⑥，错误。
选项D：⑥处接了接地线，是三孔插座，不是两孔插座，错误。
【答案】
A
【知识点】
家庭电路连接、总开关与保险装置安装、插座接线
【点评】
本题考查家庭电路的基本连接规则，属于基础题型，需掌握各元件的安装顺序与接线要求，难度适中。
【难度系数】
0.5
要解决此题，需牢记家庭电路的连接顺序：进户线→电能表→总开关→保险装置，后续连接各用电器、插座。先确定图中①②的位置：电能表后先接总开关，再接保险装置，因此①是总开关，②是保险装置。再逐一分析选项：A选项符合该结论；B选项中开关应接火线控制灯泡，图中③④的连接不符合要求；C选项带金属外壳的用电器需接三孔插座（接地），⑥处接接地线，应接⑥；D选项⑥是三孔插座，不是两孔。
【解析】
家庭电路的安装遵循“进户线→电能表→总开关→保险装置→用电器/插座”的顺序，且开关需接在火线上控制用电器，带金属外壳的用电器需接三孔插座（接地保护）。
选项A：电能表后依次为总开关、保险装置，故①是总开关，②是保险装置，正确。
选项B：开关应与灯泡串联且接在火线上，图中③、④的连接不符合该要求，错误。
选项C：有金属外壳的用电器需使用三孔插座（需接地线），⑤处未接地线，⑥处接接地线，故应接⑥，错误。
选项D：⑥处接了接地线，是三孔插座，不是两孔插座，错误。
【答案】
A
【知识点】
家庭电路连接、总开关与保险装置安装、插座接线
【点评】
本题考查家庭电路的基本连接规则，属于基础题型，需掌握各元件的安装顺序与接线要求，难度适中。
【难度系数】
0.5
2.电在给人们的生活带来便利的同时，也带来了安全隐患，“珍爱生命，注意用电安全”是同学们日常生活中必须具备的意识，如图所示的做法中，符合安全用电要求的是（）
A.冰箱没有接地线
B.用湿手拨动开关
C.高压线下放风筝
D.发生触电事故时先要立即切断电源
A.冰箱没有接地线
B.用湿手拨动开关
C.高压线下放风筝
D.发生触电事故时先要立即切断电源
答案
D
解析
【分析】
本题考查安全用电的常识，需根据安全用电原则逐一分析各选项。安全用电的核心原则包括：不接触低压带电体、不靠近高压带电体；金属外壳用电器需接地；不用湿手接触带电体；触电时先切断电源等。接下来对每个选项进行判断：A选项冰箱无接地线，金属外壳漏电时易引发触电；B选项湿手拨开关，水是导体易导致触电；C选项高压线下放风筝，靠近高压带电体易发生触电；D选项触电后先切断电源，是正确做法。
【解析】
逐一分析各选项：
1. 选项A：电冰箱的金属外壳必须接地，若外壳漏电，电流会通过接地线导入大地，避免触电事故，因此冰箱未接地线不符合安全用电要求。
2. 选项B：生活中的水是导体，用湿手拨动开关时，电流可能通过水传到人体，造成触电，不符合安全用电要求。
3. 选项C：根据安全用电原则，不靠近高压带电体，在高压线下放风筝，容易发生高压电弧触电，不符合安全用电要求。
4. 选项D：发生触电事故时，首先要立即切断电源，使触电者尽快脱离电源，这是正确的急救措施，符合安全用电要求。
【答案】
D
【知识点】
安全用电常识
【点评】
本题结合生活实例考查安全用电知识，贴近日常生活，属于基础识记类题目，旨在引导学生掌握日常用电的安全规范，培养安全用电意识。
【难度系数】
0.7
本题考查安全用电的常识，需根据安全用电原则逐一分析各选项。安全用电的核心原则包括：不接触低压带电体、不靠近高压带电体；金属外壳用电器需接地；不用湿手接触带电体；触电时先切断电源等。接下来对每个选项进行判断：A选项冰箱无接地线，金属外壳漏电时易引发触电；B选项湿手拨开关，水是导体易导致触电；C选项高压线下放风筝，靠近高压带电体易发生触电；D选项触电后先切断电源，是正确做法。
【解析】
逐一分析各选项：
1. 选项A：电冰箱的金属外壳必须接地，若外壳漏电，电流会通过接地线导入大地，避免触电事故，因此冰箱未接地线不符合安全用电要求。
2. 选项B：生活中的水是导体，用湿手拨动开关时，电流可能通过水传到人体，造成触电，不符合安全用电要求。
3. 选项C：根据安全用电原则，不靠近高压带电体，在高压线下放风筝，容易发生高压电弧触电，不符合安全用电要求。
4. 选项D：发生触电事故时，首先要立即切断电源，使触电者尽快脱离电源，这是正确的急救措施，符合安全用电要求。
【答案】
D
【知识点】
安全用电常识
【点评】
本题结合生活实例考查安全用电知识，贴近日常生活，属于基础识记类题目，旨在引导学生掌握日常用电的安全规范，培养安全用电意识。
【难度系数】
0.7

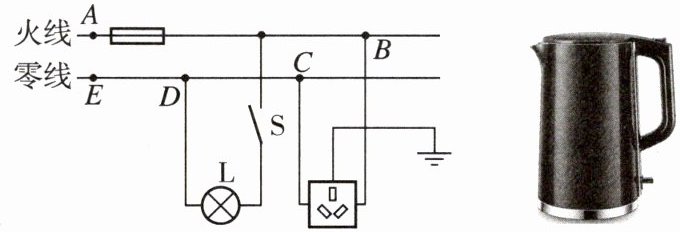

3. (真实情境) 如图所示，小莉早上想用电热水壶烧开水，将插头插入插座，并闭合开关，发现电热水壶不工作；但厨房的灯泡是亮的。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的左右两孔，发现接左孔时氖管不发光，接右孔时发光。若电路中只有一处故障，则故障可能是 ()
A.CD间电路断路
B.ED间电路断路
C.插座短路
D.保险丝烧断
A.CD间电路断路
B.ED间电路断路
C.插座短路
D.保险丝烧断
答案
A
解析
【分析】首先明确家庭电路的连接规则：灯泡与开关串联，开关接火线，插座遵循“左零右火上接地”的接线原则。灯泡亮说明火线、零线到灯泡的路径正常；测电笔接触插座右孔发光，说明右孔与火线连通；接触左孔不发光，说明左孔与零线断开。结合故障只有一处的条件，逐一分析选项即可得出结论。
【解析】
1. 灯泡亮的条件：灯泡所在支路通路正常，即火线→保险丝→开关S→灯泡L→零线D的路径无故障，因此排除零线进户端E到D断路（B选项），若ED断路，灯泡无零线，无法发光。
2. 测电笔的现象分析：插座右孔接火线（B点），测电笔接触右孔发光，说明右孔与火线连通；插座左孔接C点，测电笔接触左孔不发光，说明C点与零线断开。
3. 选项逐一判断：
A. CD间断路：C点无法连通零线D，插座左孔无零线，电热水壶无法形成闭合回路，因此不工作；而灯泡支路的零线为D，不受CD断路影响，灯泡正常发光，符合题意。
B. ED间断路：零线D无电，灯泡支路断路，灯泡不亮，排除。
C. 插座短路：会导致火线与零线直接连通，保险丝烧断，整个电路断路，灯泡不亮，排除。
D. 保险丝烧断：整个电路火线断开，灯泡无电，无法发光，排除。
【答案】A
【知识点】家庭电路故障分析、测电笔的使用
【点评】本题结合真实生活情境考查家庭电路故障判断，需掌握测电笔的工作原理及家庭电路的接线规则，通过现象逐步排除错误选项，属于中等难度的电路故障分析题。
【难度系数】0.5
【解析】
1. 灯泡亮的条件：灯泡所在支路通路正常，即火线→保险丝→开关S→灯泡L→零线D的路径无故障，因此排除零线进户端E到D断路（B选项），若ED断路，灯泡无零线，无法发光。
2. 测电笔的现象分析：插座右孔接火线（B点），测电笔接触右孔发光，说明右孔与火线连通；插座左孔接C点，测电笔接触左孔不发光，说明C点与零线断开。
3. 选项逐一判断：
A. CD间断路：C点无法连通零线D，插座左孔无零线，电热水壶无法形成闭合回路，因此不工作；而灯泡支路的零线为D，不受CD断路影响，灯泡正常发光，符合题意。
B. ED间断路：零线D无电，灯泡支路断路，灯泡不亮，排除。
C. 插座短路：会导致火线与零线直接连通，保险丝烧断，整个电路断路，灯泡不亮，排除。
D. 保险丝烧断：整个电路火线断开，灯泡无电，无法发光，排除。
【答案】A
【知识点】家庭电路故障分析、测电笔的使用
【点评】本题结合真实生活情境考查家庭电路故障判断，需掌握测电笔的工作原理及家庭电路的接线规则，通过现象逐步排除错误选项，属于中等难度的电路故障分析题。
【难度系数】0.5

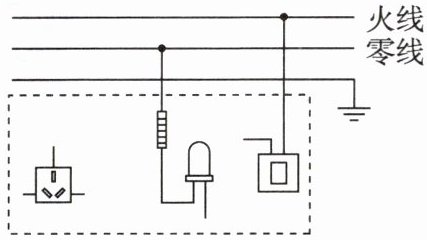

4.如图所示的虚线框表示一个多功能插板。已知开
关闭合后，插孔能供电，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后，插孔仍能供电。请用笔画线代替导线完成剩余部分的接线。
关闭合后，插孔能供电，指示灯亮；开关断开后，插孔不能供电，指示灯不亮；若指示灯损坏，闭合开关后，插孔仍能供电。请用笔画线代替导线完成剩余部分的接线。
答案
解：
接线操作：
1. 从开关左侧的接线端引出导线，分别连接指示灯未接线的引脚、三孔插座的右侧接线柱；
2. 从三孔插座的左侧接线柱引出导线，连接到零线上。
该接线方案中，开关接在火线上作为总控制开关，指示灯与限流电阻串联的支路和三孔插座并联，开关同时控制两条支路：开关闭合后指示灯发光、插孔正常供电；开关断开后两条支路均断电，指示灯不亮、插孔无法供电；指示灯损坏时，插孔所在支路仍为通路，闭合开关后插孔可独立正常供电，同时三孔插座符合“左零右火上接地”的家庭电路安全接线规范。
接线操作：
1. 从开关左侧的接线端引出导线，分别连接指示灯未接线的引脚、三孔插座的右侧接线柱；
2. 从三孔插座的左侧接线柱引出导线，连接到零线上。
该接线方案中，开关接在火线上作为总控制开关，指示灯与限流电阻串联的支路和三孔插座并联，开关同时控制两条支路：开关闭合后指示灯发光、插孔正常供电；开关断开后两条支路均断电，指示灯不亮、插孔无法供电；指示灯损坏时，插孔所在支路仍为通路，闭合开关后插孔可独立正常供电，同时三孔插座符合“左零右火上接地”的家庭电路安全接线规范。
解析
【分析】
要完成接线，需先明确题目要求：开关闭合时插孔供电、指示灯亮，开关断开时两者都不工作，说明开关在干路控制整个电路；指示灯损坏时插孔仍能供电，说明指示灯与插孔是并联关系，互不影响。同时三孔插座需遵循“左零右火上接地”的家庭电路接线规则，开关应接在火线上以保证用电安全。
【解析】
1. 开关已接火线，将开关的左侧接线端引出导线，分别连接指示灯未接线的引脚、三孔插座的右接线柱（火线端）；
2. 三孔插座的左接线柱引出导线，连接到零线上；
3. 指示灯的另一引脚已通过限流电阻连接零线，无需额外接线。该接线方式中，开关在干路，指示灯与插孔并联，满足题目所有要求：开关闭合时，两条支路均导通，指示灯亮、插孔供电；开关断开时，两条支路均断开，两者都不工作；指示灯损坏时，插孔所在支路仍为通路，闭合开关后插孔可正常供电，且三孔插座符合安全接线规范。
【答案】
接线操作：①将开关左侧接线端分别连接指示灯未接线引脚、三孔插座右接线柱；②将三孔插座左接线柱连接到零线上。
【知识点】
家庭电路连接、三孔插座接线、并联电路特点
【点评】
本题考查家庭电路的基本接线规则，结合并联电路的特点，是家庭用电安全的基础应用，需掌握开关控制干路、用电器并联的接线逻辑。
【难度系数】
0.6
要完成接线，需先明确题目要求：开关闭合时插孔供电、指示灯亮，开关断开时两者都不工作，说明开关在干路控制整个电路；指示灯损坏时插孔仍能供电，说明指示灯与插孔是并联关系，互不影响。同时三孔插座需遵循“左零右火上接地”的家庭电路接线规则，开关应接在火线上以保证用电安全。
【解析】
1. 开关已接火线，将开关的左侧接线端引出导线，分别连接指示灯未接线的引脚、三孔插座的右接线柱（火线端）；
2. 三孔插座的左接线柱引出导线，连接到零线上；
3. 指示灯的另一引脚已通过限流电阻连接零线，无需额外接线。该接线方式中，开关在干路，指示灯与插孔并联，满足题目所有要求：开关闭合时，两条支路均导通，指示灯亮、插孔供电；开关断开时，两条支路均断开，两者都不工作；指示灯损坏时，插孔所在支路仍为通路，闭合开关后插孔可正常供电，且三孔插座符合安全接线规范。
【答案】
接线操作：①将开关左侧接线端分别连接指示灯未接线引脚、三孔插座右接线柱；②将三孔插座左接线柱连接到零线上。
【知识点】
家庭电路连接、三孔插座接线、并联电路特点
【点评】
本题考查家庭电路的基本接线规则，结合并联电路的特点，是家庭用电安全的基础应用，需掌握开关控制干路、用电器并联的接线逻辑。
【难度系数】
