2026年拔尖特训九年级物理上册苏科版第88页答案
1. [2025 龙东地区](1) 小王同学用如图甲所示的电路探究影响导体电阻大小的因素。如图乙,导体A、B、D 的横截面积为 S,C 的横截面积为 2S,导体 A、B、C 的长度相同。

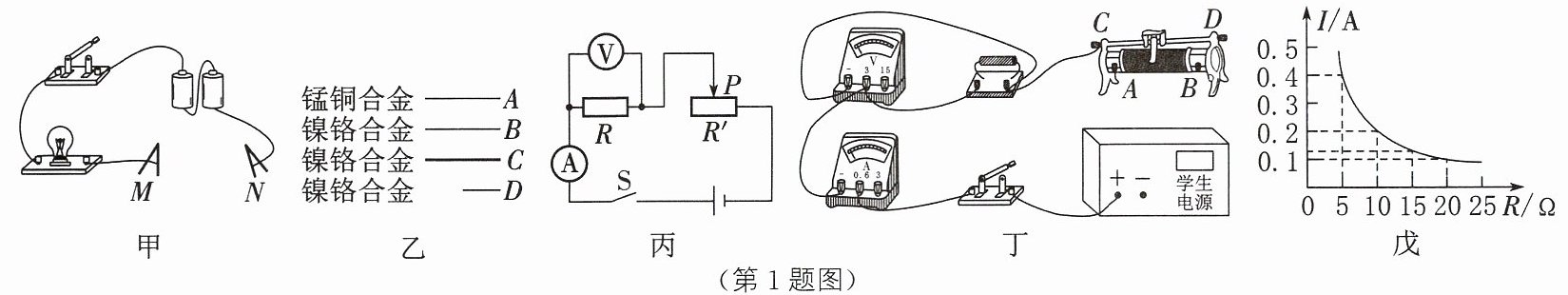

(第1题图)
① 为了探究导体的电阻与其横截面积的关系,小王同学在 M、N 之间接入的两段导体应是
B、C
(填字母)。
② 实验中可以通过观察
灯泡的亮度
来粗略地比较导体电阻的大小。若接入 M、N 之间的导体的阻值比较接近而无法判断它们的阻值大小时,请你给小王同学提一条解决方案:
在原电路中再串联一个电流表(或在灯泡两端并联一个电压表;或在MN两端并联一个电压表)

(2) 在探究“电流与电阻的关系”的实验中,小王同学设计了如图丙所示的电路,电源电压恒为6 V,滑动变阻器规格为“$40\ \Omega\ \ 1\ \mathrm{A}$”,阻值分别为$5\ \Omega$、$10\ \Omega$、$15\ \Omega$、$20\ \Omega$、$25\ \Omega$的定值电阻 R。
① 根据图丙,用笔画线代替导线将图丁中的电路连接完整。
② 根据图戊,该实验保持定值电阻两端的电压为
2
V 不变。
③ 闭合开关后,无论如何移动滑动变阻器的滑片,电流表和电压表均无示数,电路中可能出现的故障是
滑动变阻器断路(或开关断路;或电流表断路)(合理即可)
(写出一个即可)。
④ 用$5\ \Omega$的电阻进行实验后,再换用$10\ \Omega$的电阻继续实验,若想保持定值电阻两端的电压不变,滑片应该适当向
(左/右)移动。
⑤ 当接入$25\ \Omega$的定值电阻时,无论如何移动滑动变阻器的滑片都无法完成实验,需要在电路中串联一个
10
$\Omega$的电阻才能完成实验。

答案



B、C
灯泡的亮度
在原电路中再串联一个
电流表(或在灯泡两端并联一个电压表;或在MN两端并联一个电压表)
2
滑动变阻器断路(或开关断
路;或电流表断路,合理即可)

10

解析

【分析】
本题分为两部分,第一部分探究影响导体电阻大小的因素,第二部分探究电流与电阻的关系。
1. 对于探究电阻与横截面积的关系,需运用控制变量法,保证导体的材料、长度相同,仅改变横截面积,据此选择导体;
2. 比较电阻大小利用转换法,通过电路中灯泡亮度反映,若阻值接近则需更精确的测量工具;
3. 探究电流与电阻关系时,需保持定值电阻两端电压不变,结合欧姆定律计算电压,分析电路故障、滑动变阻器的调节及串联电阻的取值。
【解析】
(1) ① 探究电阻与横截面积的关系,需控制材料、长度相同,改变横截面积。由图乙可知,B、C均为镍铬合金,长度相同,横截面积B为S、C为2S,故选择B、C;
② 实验中,电阻越大,电路电流越小,灯泡越暗,因此可通过灯泡亮度粗略比较电阻大小;若阻值接近,可在电路中串联电流表测电流,或在MN两端并联电压表,使判断更准确。
(2) ① 电路连接:滑动变阻器按“一上一下”接入,电流表串联在电路中,电压表并联在定值电阻两端,量程选0~3V;
② 由图戊的I-R图像,当R=5Ω时,I=0.4A,定值电阻两端电压U=IR=5Ω×0.4A=2V,即实验保持定值电阻两端电压为2V不变;
③ 电流表、电压表均无示数,说明电路断路,可能故障为滑动变阻器断路、开关断路或电流表断路;
④ 换用10Ω电阻后,定值电阻分压变大,需增大滑动变阻器接入电阻以减小其分压,图丁中滑动变阻器接B端,滑片向左移动时接入电阻变大,使定值电阻电压回到2V;
⑤ 当接入25Ω电阻时,电路电流I=U定/R=2V/25Ω=0.08A,滑动变阻器最大阻值40Ω,其两端电压U滑=IR滑=0.08A×40Ω=3.2V,总电压6V,故串联电阻的电压U串=6V-2V-3.2V=0.8V,串联电阻R串=U串/I=0.8V/0.08A=10Ω。
【答案】

B、C
灯泡的亮度
在原电路中再串联一个电流表(或在灯泡两端并联一个电压表;或在MN两端并联一个电压表)
2
滑动变阻器断路(或开关断路;或电流表断路,合理即可)

10
【知识点】
影响电阻大小的因素;欧姆定律的应用;电路故障分析
【点评】
本题为电学综合实验题,涵盖探究影响电阻因素、探究电流与电阻关系两个核心实验,考查控制变量法、转换法的应用,以及欧姆定律、电路故障分析等知识点,综合性较强,需学生掌握实验原理与操作要点。
【难度系数】
0.6
2. [2025 自贡]在“探究电流与电阻的关系”的实验中,图甲为小董用学生电源、电流表、电压表、滑动变阻器、定值电阻(5 Ω、10 Ω 和 15 Ω)和开关连接成的电路。

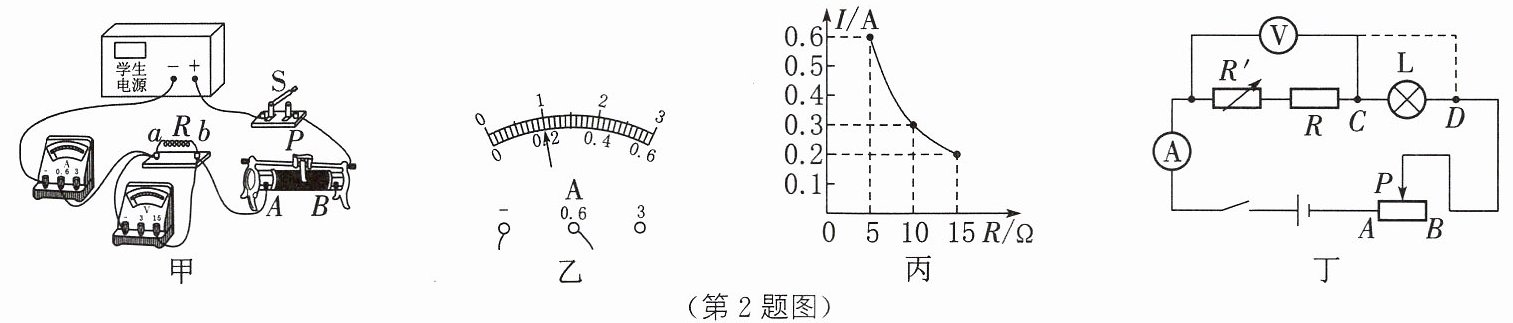

(第2题图)
(1) 将电源电压调至 4.5 V,在a、b间接入5 Ω的定值电阻,将滑动变阻器滑片P滑至
B
(A/B)端,闭合开关S,调节滑片P使电压表示数为3 V,记录电流表读数。
(2) 将定值电阻分别更换为10 Ω和15 Ω,重复上述操作。图乙为某次实验中电流表的示数,读数为
0.2
A。
(3) 图丙为根据实验数据得到的I-R图像,可得出结论:在电压一定时,通过导体的电流与导体的电阻成
(正/反)比。
(4) 小董还想测量标有“0.3 A”字样的小灯泡L正常发光时的电阻。选用一个定值电阻R,并添加一个电阻箱R',设计了如图丁所示的电路。实验步骤如下:
① 闭合开关,将滑动变阻器滑片P滑到B端,电阻箱调至某一阻值$R_1$。
② 闭合开关,调节滑动变阻器,使电流表示数为
0.3
A,记录电压表读数。
③ 断开开关,如图中虚线所示,将电压表连接C点的导线改接到D点,闭合开关,反复调节电阻箱和滑动变阻器,使电流表和电压表的示数与②中相同,记录此时电阻箱的阻值$R_2$,断开开关。
④ 小泡L正常发光时的电阻$R_\mathrm{L}$=
$R_1-R_2$

答案

B
0.2

0.3
$R_1-R_2$

解析

【分析】
本题为电学实验综合题,需分步骤分析各小问:
1. 第(1)问:闭合开关前滑动变阻器需调至最大阻值处保护电路,需判断滑动变阻器的最大阻值端;
2. 第(2)问:电流表读数需先确定量程和分度值,再读取指针示数;
3. 第(3)问:根据I-R图像计算每组I与R的乘积,判断电流与电阻的关系;
4. 第(4)问:利用小灯泡额定电流确定步骤②的电流,结合等效替代法分析小灯泡电阻的计算。
【解析】
(1) 闭合开关前,滑动变阻器应调至最大阻值以保护电路,由图甲可知,滑动变阻器接入电路的是A端,因此滑片P应滑至B端,使接入电阻最大。
(2) 图乙中电流表选用0~0.6A量程,分度值为0.02A,指针指向0.2A刻度处,故读数为0.2A。
(3) 由图丙数据:5Ω×0.6A=3V,10Ω×0.3A=3V,15Ω×0.2A=3V,可知电压一定时,通过导体的电流与导体的电阻成反比。
(4) 小灯泡标有“0.3A”字样,即正常发光时电流为0.3A,故步骤②需调节滑动变阻器使电流表示数为0.3A;步骤③利用等效替代法,两次电流、电压相同,电阻箱阻值的差值即为小灯泡正常发光的电阻,故$R_\mathrm{L}=R_1-R_2$。
【答案】
B;0.2;反;0.3;$R_1-R_2$
【知识点】
电流与电阻的关系;欧姆定律;等效替代法测电阻
【点评】
本题综合考查电学实验核心知识点,涵盖滑动变阻器操作、电表读数、实验结论推导、特殊方法测电阻,需学生掌握实验原理与方法,难度适中。
【难度系数】
0.5
