3. [2024 南京]从两只铭牌模糊的灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$上仅能看清分别标有“2.5 V”和“0.2 A”字样,现在要求测量它们正常发光时的电阻$R_{\mathrm{L}1}$和$R_{\mathrm{L}2}$。

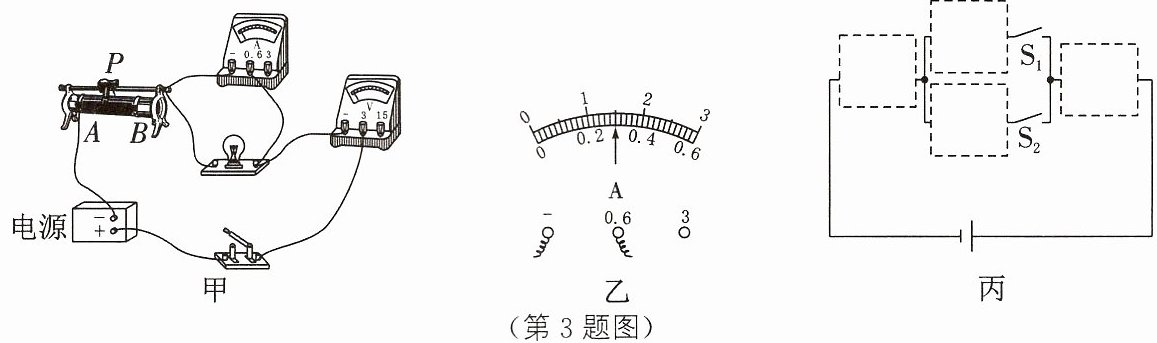

(1)图甲是用“伏安法”测量$R_{\mathrm{L}1}$的实物电路,电源电压恒定。
① 图甲中有一根导线连接错误,在该导线上画“$×$”并改正。
② 改正电路后,闭合开关前,应将滑动变阻器的滑片移到($A/B$)端。
③ 闭合开关,电压表和电流表示数分别为$0.8\ \mathrm{V}$和$0.2\ \mathrm{A}$,移动滑片直到电压表示数为$2.5\ \mathrm{V}$,灯泡正常发光,此时电流表示数如图乙所示,则$R_{\mathrm{L}1}=\_\_\_\_\_\varOmega$(保留1位小数)。从闭合开关到灯泡正常发光,灯泡电阻变化量的大小为$\Delta R_{1}$,滑动变阻器接入电路的电阻变化量的大小为$\Delta R_{2}$,它们的大小关系是$\Delta R_{1}$($>/=/<$)$\Delta R_{2}$。
(2)利用如图丙所示的电路可以测出$R_{\mathrm{L}2}$的大小,请将电表、滑动变阻器、电阻箱和灯泡的电路元件符号分别填在图中虚线框内,完成电路连接。
(1)图甲是用“伏安法”测量$R_{\mathrm{L}1}$的实物电路,电源电压恒定。
① 图甲中有一根导线连接错误,在该导线上画“$×$”并改正。
② 改正电路后,闭合开关前,应将滑动变阻器的滑片移到($A/B$)端。
③ 闭合开关,电压表和电流表示数分别为$0.8\ \mathrm{V}$和$0.2\ \mathrm{A}$,移动滑片直到电压表示数为$2.5\ \mathrm{V}$,灯泡正常发光,此时电流表示数如图乙所示,则$R_{\mathrm{L}1}=\_\_\_\_\_\varOmega$(保留1位小数)。从闭合开关到灯泡正常发光,灯泡电阻变化量的大小为$\Delta R_{1}$,滑动变阻器接入电路的电阻变化量的大小为$\Delta R_{2}$,它们的大小关系是$\Delta R_{1}$($>/=/<$)$\Delta R_{2}$。
(2)利用如图丙所示的电路可以测出$R_{\mathrm{L}2}$的大小,请将电表、滑动变阻器、电阻箱和灯泡的电路元件符号分别填在图中虚线框内,完成电路连接。
答案
B
8.3
<
解析
【分析】
本题围绕伏安法测灯泡电阻展开,需分两部分分析:(1)测L₁电阻:①先判断电路连接错误,伏安法测灯泡电阻时电压表应并联在灯泡两端,据此找错导线;②闭合开关前滑动变阻器需调至最大阻值处,结合滑动变阻器接线端确定滑片位置;③电流表读数后用欧姆定律算正常发光电阻,再通过闭合开关和正常发光时的电阻、滑动变阻器电阻变化,比较ΔR₁与ΔR₂的大小。(2)测L₂(额定电流0.2A)电阻:需设计电路,利用开关切换,结合滑动变阻器、电阻箱、电流表实现测量,确定各虚线框内元件。
【解析】
(1)① 图甲中错误导线为连接灯泡左接线柱与开关的导线,在该导线上画“×”,将其改接至电压表的负接线柱,使电压表并联在灯泡两端。② 闭合开关前,滑动变阻器滑片应移到最大阻值处,甲图中滑动变阻器接A端,故滑片移到B端。③ 电流表选用0~0.6A量程,分度值0.02A,示数为0.3A;灯泡正常发光时电压为2.5V,由欧姆定律得R_L1=U/I=2.5V/0.3A≈8.3Ω。闭合开关时,灯泡电压0.8V、电流0.2A,此时灯泡电阻R1=0.8V/0.2A=4Ω,ΔR1=8.3Ω-4Ω=4.3Ω;设电源电压为U,闭合开关时滑动变阻器电阻R滑1=(U-0.8V)/0.2A,正常发光时滑动变阻器电阻R滑2=(U-2.5V)/0.3A,代入U=0.2A×(4Ω+R滑1)=0.3A×(8.3Ω+R滑2),计算得ΔR2=R滑1-R滑2>4.3Ω,故ΔR1<ΔR2。(2)丙图中,左虚线框填滑动变阻器,中上虚线框填电阻箱,中下虚线框填灯泡,右虚线框填电流表,通过开关S₁、S₂切换,分别调节电阻箱和滑动变阻器使电流为0.2A,完成测量。
【答案】
(1)① 改正后的电路(对应参考答案图);② B;③ 8.3;<;(2)丙图虚线框内元件:左框滑动变阻器,中上电阻箱,中下灯泡,右框电流表(对应参考答案图)
【知识点】
伏安法测电阻、滑动变阻器使用、欧姆定律应用
【点评】
本题考查伏安法测电阻的电路连接、滑动变阻器操作、欧姆定律计算及电路设计,需掌握电路故障判断、电表读数及串联电路规律,是中等难度的电学综合题。
【难度系数】
0.5
本题围绕伏安法测灯泡电阻展开,需分两部分分析:(1)测L₁电阻:①先判断电路连接错误,伏安法测灯泡电阻时电压表应并联在灯泡两端,据此找错导线;②闭合开关前滑动变阻器需调至最大阻值处,结合滑动变阻器接线端确定滑片位置;③电流表读数后用欧姆定律算正常发光电阻,再通过闭合开关和正常发光时的电阻、滑动变阻器电阻变化,比较ΔR₁与ΔR₂的大小。(2)测L₂(额定电流0.2A)电阻:需设计电路,利用开关切换,结合滑动变阻器、电阻箱、电流表实现测量,确定各虚线框内元件。
【解析】
(1)① 图甲中错误导线为连接灯泡左接线柱与开关的导线,在该导线上画“×”,将其改接至电压表的负接线柱,使电压表并联在灯泡两端。② 闭合开关前,滑动变阻器滑片应移到最大阻值处,甲图中滑动变阻器接A端,故滑片移到B端。③ 电流表选用0~0.6A量程,分度值0.02A,示数为0.3A;灯泡正常发光时电压为2.5V,由欧姆定律得R_L1=U/I=2.5V/0.3A≈8.3Ω。闭合开关时,灯泡电压0.8V、电流0.2A,此时灯泡电阻R1=0.8V/0.2A=4Ω,ΔR1=8.3Ω-4Ω=4.3Ω;设电源电压为U,闭合开关时滑动变阻器电阻R滑1=(U-0.8V)/0.2A,正常发光时滑动变阻器电阻R滑2=(U-2.5V)/0.3A,代入U=0.2A×(4Ω+R滑1)=0.3A×(8.3Ω+R滑2),计算得ΔR2=R滑1-R滑2>4.3Ω,故ΔR1<ΔR2。(2)丙图中,左虚线框填滑动变阻器,中上虚线框填电阻箱,中下虚线框填灯泡,右虚线框填电流表,通过开关S₁、S₂切换,分别调节电阻箱和滑动变阻器使电流为0.2A,完成测量。
【答案】
(1)① 改正后的电路(对应参考答案图);② B;③ 8.3;<;(2)丙图虚线框内元件:左框滑动变阻器,中上电阻箱,中下灯泡,右框电流表(对应参考答案图)
【知识点】
伏安法测电阻、滑动变阻器使用、欧姆定律应用
【点评】
本题考查伏安法测电阻的电路连接、滑动变阻器操作、欧姆定律计算及电路设计,需掌握电路故障判断、电表读数及串联电路规律,是中等难度的电学综合题。
【难度系数】
0.5
4. [2025 山西]2025 年春节,小明观看了某电影。该电影中,有人高呼:“冰不导电。”小明对此片段印象深刻,并产生疑问:冰真的不可以导电吗?请你帮他设计一个可操作的实验方案进行验证。
答案
实验步骤:① 按照设计的电路图连接各实验器材;② 闭合开关,观察小灯泡是否发光。
实验结论:若小灯泡发光,说明冰可以导电;若小灯泡不发光,说明冰不可以导电。
方案二 实验器材:电源、电流表、定值电阻、冻有两个铜片作接线柱的冰块、开关各一个,若干导线。
实验步骤:① 按照设计的电路图连接各实验器材;② 闭合开关,观察电流表指针是否发生偏转。
实验结论:若电流表指针偏转,说明冰可以导电;若电流表指针不偏转,说明冰不可以导电。
解析
【分析】
要验证冰是否导电,核心是将冰接入电路,通过观察电路是否形成通路(即是否有电流通过)来判断。导电的物体是导体,接入电路后电路为通路,用电器会工作;不导电的是绝缘体,接入后电路为断路,用电器不工作。因此可通过两种常见的电路检测方式设计实验:一是用小灯泡的发光情况判断,二是用电流表的偏转情况判断,以此直观呈现冰的导电性。
【解析】
方案一:实验器材为电源、小灯泡、冻有两个铜片作接线柱的冰块、开关、若干导线。实验步骤:①按方案一的电路图连接器材;②闭合开关,观察小灯泡是否发光。若小灯泡发光,说明电路是通路,冰可以导电;若小灯泡不发光,说明电路断路,冰不可以导电。
方案二:实验器材为电源、电流表、定值电阻、冻有两个铜片作接线柱的冰块、开关、若干导线。实验步骤:①按方案二的电路图连接器材;②闭合开关,观察电流表指针是否偏转。若电流表指针偏转,说明电路有电流,冰可以导电;若电流表指针不偏转,说明电路无电流,冰不可以导电。
【答案】
方案一 实验器材:电源、小灯泡、冻有两个铜片作接线柱的冰块、开关各一个,若干导线。
实验步骤:① 按照设计的电路图连接各实验器材;② 闭合开关,观察小灯泡是否发光。
实验结论:若小灯泡发光,说明冰可以导电;若小灯泡不发光,说明冰不可以导电。
方案二 实验器材:电源、电流表、定值电阻、冻有两个铜片作接线柱的冰块、开关各一个,若干导线。
实验步骤:① 按照设计的电路图连接各实验器材;② 闭合开关,观察电流表指针是否发生偏转。
实验结论:若电流表指针偏转,说明冰可以导电;若电流表指针不偏转,说明冰不可以导电。
【知识点】
导体与绝缘体、电路通路判断
【点评】
本题为探究性实验设计题,利用转换法将冰的导电性转化为灯泡发光或电流表偏转的直观现象,原理清晰、操作简单,考查学生的实验设计与逻辑分析能力。
【难度系数】
0.5
要验证冰是否导电,核心是将冰接入电路,通过观察电路是否形成通路(即是否有电流通过)来判断。导电的物体是导体,接入电路后电路为通路,用电器会工作;不导电的是绝缘体,接入后电路为断路,用电器不工作。因此可通过两种常见的电路检测方式设计实验:一是用小灯泡的发光情况判断,二是用电流表的偏转情况判断,以此直观呈现冰的导电性。
【解析】
方案一:实验器材为电源、小灯泡、冻有两个铜片作接线柱的冰块、开关、若干导线。实验步骤:①按方案一的电路图连接器材;②闭合开关,观察小灯泡是否发光。若小灯泡发光,说明电路是通路,冰可以导电;若小灯泡不发光,说明电路断路,冰不可以导电。
方案二:实验器材为电源、电流表、定值电阻、冻有两个铜片作接线柱的冰块、开关、若干导线。实验步骤:①按方案二的电路图连接器材;②闭合开关,观察电流表指针是否偏转。若电流表指针偏转,说明电路有电流,冰可以导电;若电流表指针不偏转,说明电路无电流,冰不可以导电。
【答案】
实验步骤:① 按照设计的电路图连接各实验器材;② 闭合开关,观察小灯泡是否发光。
实验结论:若小灯泡发光,说明冰可以导电;若小灯泡不发光,说明冰不可以导电。
方案二 实验器材:电源、电流表、定值电阻、冻有两个铜片作接线柱的冰块、开关各一个,若干导线。
实验步骤:① 按照设计的电路图连接各实验器材;② 闭合开关,观察电流表指针是否发生偏转。
实验结论:若电流表指针偏转,说明冰可以导电;若电流表指针不偏转,说明冰不可以导电。
【知识点】
导体与绝缘体、电路通路判断
【点评】
本题为探究性实验设计题,利用转换法将冰的导电性转化为灯泡发光或电流表偏转的直观现象,原理清晰、操作简单,考查学生的实验设计与逻辑分析能力。
【难度系数】
0.5
