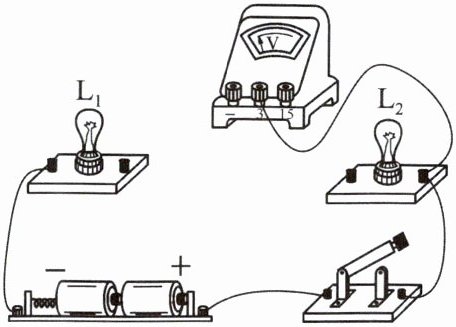

11. (2024·贵州)如图所示是未完成连接的实物电路,请在图中用笔画线代替导线按要求完成电路连接. 要求:两灯串联,电压表测量小灯泡$\mathrm{L}_{2}$两端的电压,导线不能交叉.
答案
11. 如图所示(答案不唯一)
解析:由题意可知,两灯串联,先将两个灯泡首尾相连,电压表与$\mathrm{L}_{2}$并联,用导线连接$\mathrm{L}_{2}$的左接线柱(或$\mathrm{L}_{1}$的右接线柱)和电压表“-”接线柱.解析
【分析】
首先明确题目两个要求：两灯串联、电压表测L₂两端电压。第一步先完成串联主电路的搭建：串联电路电流只有唯一一条路径，需要让电流依次经过两个灯泡，观察现有实物连线，L₁的右接线柱和L₂的左接线柱尚未连接，将二者用导线相连，就能让电流依次通过L₂、L₁，实现两灯串联。第二步完成电压表的连接：电压表当前已经将3V量程的正接线柱和L₂的右接线柱连通，只需要把电压表的负接线柱连接到L₂的左接线柱，就能让电压表并联在L₂两端，满足测量要求，同时保证所有导线不交叉。
【解析】
1. 连接串联主电路：用导线将灯泡L₁的右接线柱与灯泡L₂的左接线柱相连，此时电流路径为：电源正极→开关→L₂→L₁→电源负极，两灯实现串联。
2. 连接电压表：用导线将电压表的“-”接线柱与L₂的左接线柱相连，此时电压表并联在L₂两端，电流从电压表正接线柱流入、负接线柱流出，符合电压表使用规则，可测量L₂两端电压，且所有导线无交叉。
【答案】
【知识点】
串联电路连接，电压表使用规则
【点评】
本题是基础实物电路连线题，解题时遵循“先连主电路、后连电表”的顺序，不容易出现连线混乱的问题，需要注意电压表必须并联在被测用电器两端，同时满足正进负出的接线要求，连线过程中不能出现导线交叉的情况。
【难度系数】
0.6
首先明确题目两个要求：两灯串联、电压表测L₂两端电压。第一步先完成串联主电路的搭建：串联电路电流只有唯一一条路径，需要让电流依次经过两个灯泡，观察现有实物连线，L₁的右接线柱和L₂的左接线柱尚未连接，将二者用导线相连，就能让电流依次通过L₂、L₁，实现两灯串联。第二步完成电压表的连接：电压表当前已经将3V量程的正接线柱和L₂的右接线柱连通，只需要把电压表的负接线柱连接到L₂的左接线柱，就能让电压表并联在L₂两端，满足测量要求，同时保证所有导线不交叉。
【解析】
1. 连接串联主电路：用导线将灯泡L₁的右接线柱与灯泡L₂的左接线柱相连，此时电流路径为：电源正极→开关→L₂→L₁→电源负极，两灯实现串联。
2. 连接电压表：用导线将电压表的“-”接线柱与L₂的左接线柱相连，此时电压表并联在L₂两端，电流从电压表正接线柱流入、负接线柱流出，符合电压表使用规则，可测量L₂两端电压，且所有导线无交叉。
【答案】
【知识点】
串联电路连接，电压表使用规则
【点评】
本题是基础实物电路连线题，解题时遵循“先连主电路、后连电表”的顺序，不容易出现连线混乱的问题，需要注意电压表必须并联在被测用电器两端，同时满足正进负出的接线要求，连线过程中不能出现导线交叉的情况。
【难度系数】
0.6
12. 一个灯泡上标有“4.5 V”字样，“4.5 V”为小灯泡的
额定电压
，它表示该灯泡正常工作时两端的电压是4.5 V
. 要让该灯泡正常发光，可以将3
节新干电池串
联起来作为电源.答案
12. 额定电压 该灯泡正常工作时两端的电压是4.5 V 3 串 解析:用电器上所标的电压字样为该用电器正常工作时两端的电压,被称为额定电压;1节新干电池电压是1.5 V,3节新干电池串联起来的电压为4.5 V.
解析
【分析】
我们可以顺着基础电学概念的逻辑逐步推导：首先回忆用电器铭牌标识的相关定义，灯泡上明确标注的电压参数是厂家规定的灯泡正常工作的电压，对应额定电压的概念；接着明确额定电压的物理含义，就是用电器正常工作时两端需要的电压；最后结合常见电源的参数和串并联电压规律计算，已知单节新干电池电压是1.5V，要得到4.5V的总电压，并联电池总电压和单节一致无法升压，串联电池总电压是各节电压之和，计算可得需要3节干电池串联就能得到目标电压。
【解析】
1. 用电器铭牌上标注的电压值是该用电器的额定电压，因此灯泡上的“4.5V”是小灯泡的额定电压，它的物理意义是该灯泡正常工作时两端的电压是4.5V。
2. 已知1节新干电池的电压为1.5V，根据串联电池组总电压等于各节干电池电压之和的规律，所需干电池的数量为：$n=\frac{4.5\ \mathrm{V}}{1.5\ \mathrm{V}}=3$，因此将3节新干电池串联起来就能得到4.5V的电源，让灯泡正常发光。
【答案】
额定电压 该灯泡正常工作时两端的电压是4.5 V 3 串
【知识点】
额定电压；干电池电压；串联电压规律
【点评】
本题是初中电学入门的基础概念题，考察的都是必须熟练掌握的核心基础知识点，易错点是混淆干电池串并联的电压特性，误将连接方式填写为并联，只要牢记串联分压、并联等压的基本规律就可以顺利得分。
【难度系数】
0.9
我们可以顺着基础电学概念的逻辑逐步推导：首先回忆用电器铭牌标识的相关定义，灯泡上明确标注的电压参数是厂家规定的灯泡正常工作的电压，对应额定电压的概念；接着明确额定电压的物理含义，就是用电器正常工作时两端需要的电压；最后结合常见电源的参数和串并联电压规律计算，已知单节新干电池电压是1.5V，要得到4.5V的总电压，并联电池总电压和单节一致无法升压，串联电池总电压是各节电压之和，计算可得需要3节干电池串联就能得到目标电压。
【解析】
1. 用电器铭牌上标注的电压值是该用电器的额定电压，因此灯泡上的“4.5V”是小灯泡的额定电压，它的物理意义是该灯泡正常工作时两端的电压是4.5V。
2. 已知1节新干电池的电压为1.5V，根据串联电池组总电压等于各节干电池电压之和的规律，所需干电池的数量为：$n=\frac{4.5\ \mathrm{V}}{1.5\ \mathrm{V}}=3$，因此将3节新干电池串联起来就能得到4.5V的电源，让灯泡正常发光。
【答案】
额定电压 该灯泡正常工作时两端的电压是4.5 V 3 串
【知识点】
额定电压；干电池电压；串联电压规律
【点评】
本题是初中电学入门的基础概念题，考察的都是必须熟练掌握的核心基础知识点，易错点是混淆干电池串并联的电压特性，误将连接方式填写为并联，只要牢记串联分压、并联等压的基本规律就可以顺利得分。
【难度系数】
0.9

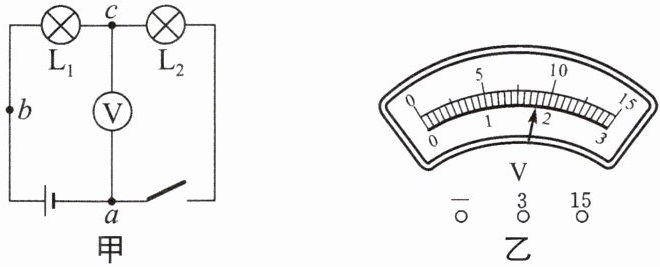

13. 在如图甲所示的电路中,电源由四节干电池串联而成,闭合开关,电压表的示数如图乙所示.
(1)灯 $\mathrm{L}_1$ 与 $\mathrm{L}_2$ 的连接方式是
(2)为测量电源电压,小明直接将$c$点的导线改接到$b$点,实验没有成功,原因是
(1)灯 $\mathrm{L}_1$ 与 $\mathrm{L}_2$ 的连接方式是
串联
,$\mathrm{L}_2$ 两端的电压为1.8
V.(2)为测量电源电压,小明直接将$c$点的导线改接到$b$点,实验没有成功,原因是
电源电压大于电压表的量程
无法读数
.答案
13. (1)串联 1.8 (2)电源电压大于电压表的量程,无法读数 解析:(1)由题图甲可知,两灯串联,电压表测$\mathrm{L}_{2}$两端的电压;一节干电池的电压为1.5 V,所以四节干电池串联组成的电源电压$U=4×1.5\ \mathrm{V}=6\ \mathrm{V}$,由题图乙中电压表的指针位置可知,电压表选择的是“0~3 V”量程,分度值为0.1 V,示数为1.8 V,即$\mathrm{L}_{2}$两端的电压$U_2=1.8\ \mathrm{V}$.(2)小明直接将$c$点的导线改接到$b$点,电压表测电源电压,由于电源电压大于电压表的量程,所以无法读数.
解析
【分析】
首先梳理电路的电流路径判断两灯连接方式：电流从电源正极出发，依次经过L₁、L₂、开关回到负极，只有一条通路，因此两灯为串联。接下来确定电压表的测量对象，电压表并联在a、c两点之间，和L₂并联，测L₂两端电压。已知电源由4节干电池串联组成，总电压为6V，结合电压表指针位置，排除不符合电源电压的0~15V量程，确定电压表选用的是0~3V量程，读出对应示数。第二问分析改接导线后电压表的测量对象，对比电源电压和电压表当前量程的大小关系，即可得出实验失败的原因。
【解析】
(1) 由图甲的电流走向可知，电流只有一条路径，依次经过L₁、L₂，因此两灯的连接方式为串联；电压表并联在L₂两端，测量L₂的电压。一节干电池的电压为1.5V，4节干电池串联的总电压U=4×1.5V=6V，若电压表选择0~15V量程，指针示数为9V，大于电源总电压6V，不符合实际，因此电压表使用的是0~3V量程，该量程分度值为0.1V，指针指向1.8V刻度处，因此L₂两端的电压为1.8V。
(2) 将c点的导线直接改接到b点后，电压表并联在电源两端，测量电源总电压6V，此时电压表接入的仍是0~3V量程，电源电压6V大于电压表的量程，超出电压表的测量范围，因此无法正常读数，实验没有成功。
【答案】
(1) 串联 1.8 (2) 电源电压大于电压表的量程，无法读数
【知识点】
串联电路识别，电压表使用，干电池电压
【点评】
本题属于电路基础题，重点考察串联电路的判断和电压表的使用规则，易错点是结合电源总电压判断电压表的合理量程，避免误读成9V，同时要理解电压表测量电源电压时必须选择匹配的量程，不能超过其最大测量值。
【难度系数】
0.7
首先梳理电路的电流路径判断两灯连接方式：电流从电源正极出发，依次经过L₁、L₂、开关回到负极，只有一条通路，因此两灯为串联。接下来确定电压表的测量对象，电压表并联在a、c两点之间，和L₂并联，测L₂两端电压。已知电源由4节干电池串联组成，总电压为6V，结合电压表指针位置，排除不符合电源电压的0~15V量程，确定电压表选用的是0~3V量程，读出对应示数。第二问分析改接导线后电压表的测量对象，对比电源电压和电压表当前量程的大小关系，即可得出实验失败的原因。
【解析】
(1) 由图甲的电流走向可知，电流只有一条路径，依次经过L₁、L₂，因此两灯的连接方式为串联；电压表并联在L₂两端，测量L₂的电压。一节干电池的电压为1.5V，4节干电池串联的总电压U=4×1.5V=6V，若电压表选择0~15V量程，指针示数为9V，大于电源总电压6V，不符合实际，因此电压表使用的是0~3V量程，该量程分度值为0.1V，指针指向1.8V刻度处，因此L₂两端的电压为1.8V。
(2) 将c点的导线直接改接到b点后，电压表并联在电源两端，测量电源总电压6V，此时电压表接入的仍是0~3V量程，电源电压6V大于电压表的量程，超出电压表的测量范围，因此无法正常读数，实验没有成功。
【答案】
(1) 串联 1.8 (2) 电源电压大于电压表的量程，无法读数
【知识点】
串联电路识别，电压表使用，干电池电压
【点评】
本题属于电路基础题，重点考察串联电路的判断和电压表的使用规则，易错点是结合电源总电压判断电压表的合理量程，避免误读成9V，同时要理解电压表测量电源电压时必须选择匹配的量程，不能超过其最大测量值。
【难度系数】
0.7
14. 下列关于常见电压值的说法正确的是
（
A.一节干电池的电压是 2 V
B.我国家庭电路的电压是 110 V
C.手机电池的电压约为 3.7 V
D.电脑 USB 接口的输出电压是 220 V
（
C
）A.一节干电池的电压是 2 V
B.我国家庭电路的电压是 110 V
C.手机电池的电压约为 3.7 V
D.电脑 USB 接口的输出电压是 220 V
答案
14. C 解析:一节干电池的电压为1.5 V,A错误;我国家庭电路的电压是220 V,B错误;现在的手机普遍使用锂离子电池,锂离子电池的电压普遍是3.7 V,C正确;电脑USB接口的输出电压对人是安全的,不可能是220 V,D错误.
解析
【分析】
这道题属于基础常识类考题，解题思路是逐一回忆课本中要求掌握的各类常见电压的标准数值，将每个选项的描述和实际对应电压做比对，排除错误表述的选项，即可选出正确答案。我们只需要把干电池、家庭电路、手机电池、电脑USB接口这几个常见供电场景的对应电压记准，就能快速判断对错。
【解析】
我们逐个对选项进行判断：
1. 选项A：一节新干电池的标准电压为1.5V，并非2V，该表述错误。
2. 选项B：我国家庭电路的标准供电电压是220V，110V是部分国家的家庭电路电压，该表述错误。
3. 选项C：当前主流手机使用的锂离子电池，标称电压普遍约为3.7V，符合实际情况，该表述正确。
4. 选项D：电脑USB接口的输出电压属于安全电压，约为5V，远低于220V，该表述错误。
综上，只有C选项说法正确。
【答案】
C
【知识点】
常见电压值；家庭电路电压；干电池电压
【点评】
本题是电学入门的基础识记题，难度很低，主要考查同学们对生活中常见电压数值的记忆，平时学习时要注意区分不同供电场景的电压大小，不要混淆不同国家的家庭电路电压、不同电池的电压数值，牢牢记住基础数值就能轻松得分。
【难度系数】
0.9
这道题属于基础常识类考题，解题思路是逐一回忆课本中要求掌握的各类常见电压的标准数值，将每个选项的描述和实际对应电压做比对，排除错误表述的选项，即可选出正确答案。我们只需要把干电池、家庭电路、手机电池、电脑USB接口这几个常见供电场景的对应电压记准，就能快速判断对错。
【解析】
我们逐个对选项进行判断：
1. 选项A：一节新干电池的标准电压为1.5V，并非2V，该表述错误。
2. 选项B：我国家庭电路的标准供电电压是220V，110V是部分国家的家庭电路电压，该表述错误。
3. 选项C：当前主流手机使用的锂离子电池，标称电压普遍约为3.7V，符合实际情况，该表述正确。
4. 选项D：电脑USB接口的输出电压属于安全电压，约为5V，远低于220V，该表述错误。
综上，只有C选项说法正确。
【答案】
C
【知识点】
常见电压值；家庭电路电压；干电池电压
【点评】
本题是电学入门的基础识记题，难度很低，主要考查同学们对生活中常见电压数值的记忆，平时学习时要注意区分不同供电场景的电压大小，不要混淆不同国家的家庭电路电压、不同电池的电压数值，牢牢记住基础数值就能轻松得分。
【难度系数】
0.9

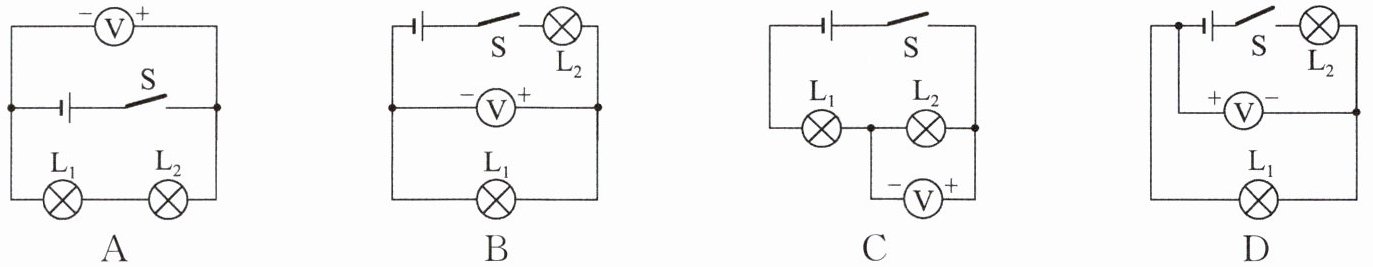

15. 同学们对电压表的测量对象总是判断不准.在众多的方法中,给大家介绍一种简单方法:在某个电路中,同学们可用大拇指或橡皮等小工具遮住电源.你会发现,电压表和某个用电器(或某部分电路)形成封闭的回路,则该电压表测量的对象为该用电器(或该部分电路)两端的电压.利用这种方法分析:下列电路图中,电压表能测出灯 $\mathrm{L}_{1}$ 两端的电压的是 （
B
）答案
15. B 解析:A选项中,电压表测$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的总电压,电压表的正、负接线柱连接正确,A不符合题意;B选项中,电压表测$\mathrm{L}_{1}$两端的电压,电压表的正、负接线柱连接正确,B符合题意;C选项中,电压表测$\mathrm{L}_{2}$两端的电压,电压表的正、负接线柱连接正确,C不符合题意;D选项中,电压表的正、负接线柱接反了,D不符合题意.
解析
【分析】
这道题给出了判断电压表测量对象的便捷方法：遮住电源后，电压表和哪个用电器形成封闭回路，就测量该用电器的电压，同时还要结合电压表的基础使用规则：电流必须从正接线柱流入、负接线柱流出，两个条件同时满足才能正确测量对应用电器的电压。我们可以逐个对四个选项排查：第一步先遮住电源，判断电压表和哪个用电器组成闭合回路，初步确定测量对象，第二步再核对电压表正负接线柱的接法是否正确，排除接线错误的选项，最终得到正确答案。
【解析】
我们逐个分析选项：
1. 选项A：遮住电源后，电压表和L₁、L₂共同形成封闭回路，测量的是L₁和L₂的总电压（电源电压），不符合“测L₁两端电压”的要求，因此A错误。
2. 选项B：遮住电源后，电压表仅和L₁形成封闭回路，同时电压表的正接线柱接高电位端、负接线柱接低电位端，电流满足正进负出的要求，接法正确，因此电压表可以测出L₁两端的电压，B符合要求。
3. 选项C：遮住电源后，下方的电压表仅和L₂形成封闭回路，测量的是L₂两端的电压，不符合测量L₁电压的要求，因此C错误。
4. 选项D：电压表的正接线柱接在了低电位端、负接线柱接在了高电位端，电流从负接线柱流入、正接线柱流出，正负接线柱接反，接法错误，因此D不符合要求。
综上，只有B选项符合题意。
【答案】
B
【知识点】
电压表的使用，电路识别
【点评】
本题创新给出了“遮电源法”快速判断电压表测量对象，既考察了对新方法的理解应用，也没有忽略电压表正负接线柱接法这个高频易错点，提醒同学们判断电压表测量对象时，不仅要确认并联的被测对象，还要核对接线柱的接法是否符合使用规则，避免出现接线反接的错误判断。
【难度系数】
0.6
这道题给出了判断电压表测量对象的便捷方法：遮住电源后，电压表和哪个用电器形成封闭回路，就测量该用电器的电压，同时还要结合电压表的基础使用规则：电流必须从正接线柱流入、负接线柱流出，两个条件同时满足才能正确测量对应用电器的电压。我们可以逐个对四个选项排查：第一步先遮住电源，判断电压表和哪个用电器组成闭合回路，初步确定测量对象，第二步再核对电压表正负接线柱的接法是否正确，排除接线错误的选项，最终得到正确答案。
【解析】
我们逐个分析选项：
1. 选项A：遮住电源后，电压表和L₁、L₂共同形成封闭回路，测量的是L₁和L₂的总电压（电源电压），不符合“测L₁两端电压”的要求，因此A错误。
2. 选项B：遮住电源后，电压表仅和L₁形成封闭回路，同时电压表的正接线柱接高电位端、负接线柱接低电位端，电流满足正进负出的要求，接法正确，因此电压表可以测出L₁两端的电压，B符合要求。
3. 选项C：遮住电源后，下方的电压表仅和L₂形成封闭回路，测量的是L₂两端的电压，不符合测量L₁电压的要求，因此C错误。
4. 选项D：电压表的正接线柱接在了低电位端、负接线柱接在了高电位端，电流从负接线柱流入、正接线柱流出，正负接线柱接反，接法错误，因此D不符合要求。
综上，只有B选项符合题意。
【答案】
B
【知识点】
电压表的使用，电路识别
【点评】
本题创新给出了“遮电源法”快速判断电压表测量对象，既考察了对新方法的理解应用，也没有忽略电压表正负接线柱接法这个高频易错点，提醒同学们判断电压表测量对象时，不仅要确认并联的被测对象，还要核对接线柱的接法是否符合使用规则，避免出现接线反接的错误判断。
【难度系数】
0.6
16. 如图所示为某同学在实验室用电压表测电压时所设计的一个电路图.下列关于此电路的说法不正确的是（
A.电压表不可能同时测得$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压
B.$\mathrm{S}_{1}$和$\mathrm{S}_{2}$不能同时闭合,否则电路将短路
C.若$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都断开,则电压表示数为零
D.在测得$\mathrm{L}_{1}$两端的电压后,只需断开$\mathrm{S}_{1}$、闭合$\mathrm{S}_{2}$,就能直接测出$\mathrm{L}_{2}$两端的电压
D
）A.电压表不可能同时测得$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压
B.$\mathrm{S}_{1}$和$\mathrm{S}_{2}$不能同时闭合,否则电路将短路
C.若$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都断开,则电压表示数为零
D.在测得$\mathrm{L}_{1}$两端的电压后,只需断开$\mathrm{S}_{1}$、闭合$\mathrm{S}_{2}$,就能直接测出$\mathrm{L}_{2}$两端的电压
答案
16. D 解析:因为$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联在电路中,则电压表不可能同时与$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,A正确;由题图可知,$\mathrm{S}_{1}$和$\mathrm{S}_{2}$同时闭合时,电源的两极直接相连,电源被短路,B正确;若$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都断开,则电压表没有接入电路中,电压表示数为零,C正确;在测$\mathrm{L}_{1}$两端的电压时,电流是从电压表的正接线柱流入,负接线柱流出,断开$\mathrm{S}_{1}$、闭合$\mathrm{S}_{2}$后,电流会从电压表的负接线柱流入,正接线柱流出,即电压表的正、负接线柱接反了,不能使用,D错误.
解析
【分析】
这道题需要结合不同开关的通断状态，逐一分析电路的连接情况，同时牢记电压表的使用规则：电压表需并联在被测用电器两端，且电流必须从正接线柱流入、负接线柱流出，同时明确电源短路的定义，逐个验证四个选项的正误，最终选出描述不正确的选项。解题时先分别对每个选项对应的开关状态做电流路径分析，再结合对应的电学规则判断是否成立即可。
【解析】
我们逐个分析选项：
A选项：若要电压表同时测量L₁、L₂两端的总电压，电压表需要并联在电源两端，由电路图可知，电压表的两个接线柱无法同时接在电源两极，不可能同时并联在L₁和L₂两端，该说法正确。
B选项：若S₁和S₂同时闭合，电流将不经过任何用电器，直接从电源正极通过两个开关回到电源负极，造成电源短路，该说法正确。
C选项：若S₁和S₂都断开，电压表的下方接线柱没有接入电路的通路中，电压表无法形成有效回路，相当于没有接入电路，因此电压表示数为零，该说法正确。
D选项：测量L₁两端电压时，电流从电压表的正接线柱流入、负接线柱流出；断开S₁、闭合S₂后，电流会从电压表的负接线柱流入、正接线柱流出，电压表正负接线柱接反，无法正确测量L₂两端的电压，该说法错误。
【答案】D
【知识点】
电压表使用规则，电源短路判断，电路动态分析
【点评】
本题的易错点是容易忽略电压表正负接线柱的电流方向要求，误以为仅通过切换开关就可以直接完成L₂的电压测量，解题时要注意分析不同状态下电压表的电流流向，同时熟练掌握多开关电路的结构拆解方法。
【难度系数】
0.6
这道题需要结合不同开关的通断状态，逐一分析电路的连接情况，同时牢记电压表的使用规则：电压表需并联在被测用电器两端，且电流必须从正接线柱流入、负接线柱流出，同时明确电源短路的定义，逐个验证四个选项的正误，最终选出描述不正确的选项。解题时先分别对每个选项对应的开关状态做电流路径分析，再结合对应的电学规则判断是否成立即可。
【解析】
我们逐个分析选项：
A选项：若要电压表同时测量L₁、L₂两端的总电压，电压表需要并联在电源两端，由电路图可知，电压表的两个接线柱无法同时接在电源两极，不可能同时并联在L₁和L₂两端，该说法正确。
B选项：若S₁和S₂同时闭合，电流将不经过任何用电器，直接从电源正极通过两个开关回到电源负极，造成电源短路，该说法正确。
C选项：若S₁和S₂都断开，电压表的下方接线柱没有接入电路的通路中，电压表无法形成有效回路，相当于没有接入电路，因此电压表示数为零，该说法正确。
D选项：测量L₁两端电压时，电流从电压表的正接线柱流入、负接线柱流出；断开S₁、闭合S₂后，电流会从电压表的负接线柱流入、正接线柱流出，电压表正负接线柱接反，无法正确测量L₂两端的电压，该说法错误。
【答案】D
【知识点】
电压表使用规则，电源短路判断，电路动态分析
【点评】
本题的易错点是容易忽略电压表正负接线柱的电流方向要求，误以为仅通过切换开关就可以直接完成L₂的电压测量，解题时要注意分析不同状态下电压表的电流流向，同时熟练掌握多开关电路的结构拆解方法。
【难度系数】
0.6
