4. 在如图所示的电路中,甲是
电流表
,乙是电压表
,丙是电流表
,并标出甲、乙、丙三个电表的正、负接线柱.(以上均选填“电压表”或“电流表”)答案
4. 电流表 电压表 电流表
解析:甲与电源串联,因此是电流表;乙与$\mathrm{L}_{1}$并联,因此是电压表;丙与$\mathrm{L}_{2}$串联,因此是电流表.根据电流流向即可标出各电表的正、负接线柱.解析
【分析】
我们可以根据电流表、电压表的使用规则，结合电路不能出现短路、断路故障的要求来推导：首先电流表的使用要求是串联在电路中，相当于导线；电压表的使用要求是并联在被测电路两端，相当于开路。第一步先看甲的位置：甲串联在电源的输出干路上，如果甲是电压表，整个电路相当于断路，所有用电器都无法工作，因此甲必须是电流表。第二步看乙的位置：乙和灯泡L1是并联关系，如果乙是电流表，会直接短路L1，甚至造成电源短路，损坏电路元件，因此乙只能是相当于开路的电压表。第三步看丙的位置：丙和灯泡L2是串联关系，如果丙是电压表，那么L2所在支路相当于断路，L2无法工作，因此丙必须是电流表，此时电路为L1和L2并联的正常电路。最后根据“电流从电表正接线柱流入，负接线柱流出”的规则，顺着电路的电流流向标注三个电表的正负接线柱即可。
【解析】
1. 判断甲电表：甲直接串联在电源的干路中，只有电流表串联接入电路才能让整个电路形成通路，因此甲是电流表。
2. 判断乙电表：乙与L1并联，若乙为电流表会造成L1短路、电源短路，不符合电路安全要求，只有电压表并联接入电路不会影响L1的正常工作，因此乙是电压表。
3. 判断丙电表：丙与L2串联，只有电流表串联接入该支路，才能让L2所在支路形成通路，让L2正常工作，因此丙是电流表。
4. 标注正负接线柱：电流从电源正极流出后，先流入甲电表的正接线柱，从甲的负接线柱流出；乙电表并联在L1两端，电流从乙的左接线柱流入、右接线柱流出；丙电表和L2串联，电流从丙的左接线柱流入、右接线柱流出，据此标注各电表的正负接线柱即可。
【答案】
电流表 电压表 电流表
【知识点】
电流表使用规则
电压表使用规则
并联电路判断
【点评】
本题是电表类型判断的经典基础题，核心考查电流表、电压表的基本使用要求，解题时可以用假设代入法，逐个假设电表类型，排除会造成短路、断路的错误情况，就能快速得到正确结论，同时也巩固了电表正负接线柱的标注方法。
【难度系数】
0.7
我们可以根据电流表、电压表的使用规则，结合电路不能出现短路、断路故障的要求来推导：首先电流表的使用要求是串联在电路中，相当于导线；电压表的使用要求是并联在被测电路两端，相当于开路。第一步先看甲的位置：甲串联在电源的输出干路上，如果甲是电压表，整个电路相当于断路，所有用电器都无法工作，因此甲必须是电流表。第二步看乙的位置：乙和灯泡L1是并联关系，如果乙是电流表，会直接短路L1，甚至造成电源短路，损坏电路元件，因此乙只能是相当于开路的电压表。第三步看丙的位置：丙和灯泡L2是串联关系，如果丙是电压表，那么L2所在支路相当于断路，L2无法工作，因此丙必须是电流表，此时电路为L1和L2并联的正常电路。最后根据“电流从电表正接线柱流入，负接线柱流出”的规则，顺着电路的电流流向标注三个电表的正负接线柱即可。
【解析】
1. 判断甲电表：甲直接串联在电源的干路中，只有电流表串联接入电路才能让整个电路形成通路，因此甲是电流表。
2. 判断乙电表：乙与L1并联，若乙为电流表会造成L1短路、电源短路，不符合电路安全要求，只有电压表并联接入电路不会影响L1的正常工作，因此乙是电压表。
3. 判断丙电表：丙与L2串联，只有电流表串联接入该支路，才能让L2所在支路形成通路，让L2正常工作，因此丙是电流表。
4. 标注正负接线柱：电流从电源正极流出后，先流入甲电表的正接线柱，从甲的负接线柱流出；乙电表并联在L1两端，电流从乙的左接线柱流入、右接线柱流出；丙电表和L2串联，电流从丙的左接线柱流入、右接线柱流出，据此标注各电表的正负接线柱即可。
【答案】
电流表 电压表 电流表
【知识点】
电流表使用规则
电压表使用规则
并联电路判断
【点评】
本题是电表类型判断的经典基础题，核心考查电流表、电压表的基本使用要求，解题时可以用假设代入法，逐个假设电表类型，排除会造成短路、断路的错误情况，就能快速得到正确结论，同时也巩固了电表正负接线柱的标注方法。
【难度系数】
0.7
5. 关于电压,下列说法错误的是（
A.电压是电路中形成电流的原因
B.只要有电压,就一定有电流产生
C.电源是提供电压的装置
D.电路中有电流时,电路两端就一定有电压
B
）A.电压是电路中形成电流的原因
B.只要有电压,就一定有电流产生
C.电源是提供电压的装置
D.电路中有电流时,电路两端就一定有电压
答案
5. B 解析:电压是使电路中的自由电荷定向移动形成电流的原因,A正确;电流产生的条件是有电源提供电压且电路是通路,因此有电压时电路中不一定有电流,B错误;电源是电路中提供电压的装置,C正确;电压是形成电流的原因,所以电路中有电流时,电路两端一定有电压,D正确.
解析
【分析】
这道题是电压相关概念的辨析选择题，要求选出描述错误的说法。解题时首先要回忆电压的作用、电源的功能，以及持续电流形成的两个必要条件：一是电路两端有电压，二是电路处于闭合通路状态，两个条件缺一不可。之后逐个对四个选项进行判断，排除说法正确的选项，最终选出错误答案即可。
【解析】
我们逐个分析选项：
1. 选项A：电压可以推动电路中的自由电荷定向移动，是电路中形成电流的原因，该说法正确，不符合题意。
2. 选项B：电路中产生电流需要同时满足两个条件：有电源提供电压，且电路是闭合通路。仅存在电压时，如果电路处于断路状态，电路中不会有电流，因此“只要有电压，就一定有电流产生”的说法错误，符合题意。
3. 选项C：电源的核心作用就是为电路两端提供电压，是提供电压的装置，该说法正确，不符合题意。
4. 选项D：电压是形成电流的前提，因此电路中有电流时，电路两端一定存在电压，该说法正确，不符合题意。
综上，错误的选项是B。
【答案】
B
【知识点】
电压的概念，电流形成条件
【点评】
本题属于电学入门的基础概念辨析题，核心易错点是容易混淆电压和电流的逻辑关系，误认为有电压就一定有电流，解题时要牢记持续电流的两个条件必须同时满足，不能只参考单一条件。
【难度系数】
0.8
这道题是电压相关概念的辨析选择题，要求选出描述错误的说法。解题时首先要回忆电压的作用、电源的功能，以及持续电流形成的两个必要条件：一是电路两端有电压，二是电路处于闭合通路状态，两个条件缺一不可。之后逐个对四个选项进行判断，排除说法正确的选项，最终选出错误答案即可。
【解析】
我们逐个分析选项：
1. 选项A：电压可以推动电路中的自由电荷定向移动，是电路中形成电流的原因，该说法正确，不符合题意。
2. 选项B：电路中产生电流需要同时满足两个条件：有电源提供电压，且电路是闭合通路。仅存在电压时，如果电路处于断路状态，电路中不会有电流，因此“只要有电压，就一定有电流产生”的说法错误，符合题意。
3. 选项C：电源的核心作用就是为电路两端提供电压，是提供电压的装置，该说法正确，不符合题意。
4. 选项D：电压是形成电流的前提，因此电路中有电流时，电路两端一定存在电压，该说法正确，不符合题意。
综上，错误的选项是B。
【答案】
B
【知识点】
电压的概念，电流形成条件
【点评】
本题属于电学入门的基础概念辨析题，核心易错点是容易混淆电压和电流的逻辑关系，误认为有电压就一定有电流，解题时要牢记持续电流的两个条件必须同时满足，不能只参考单一条件。
【难度系数】
0.8
6. 关于电流表和电压表的使用，下列说法错误的是（
A.使用前都应检查指针是否指在“0”刻度线处
B.若有两个量程，一般都先用大量程“试触”
C.两种电表都不能将两个接线柱直接接到电源的两极上
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出
C
）A.使用前都应检查指针是否指在“0”刻度线处
B.若有两个量程，一般都先用大量程“试触”
C.两种电表都不能将两个接线柱直接接到电源的两极上
D.接入电路时，都应使电流从正接线柱流入，从负接线柱流出
答案
6. C 解析:对于电流表和电压表,使用前都应检查指针是否对准“0”刻度线,A正确;为了保护电表,若有两个量程,一般都先用大量程“试触”,B正确;电流表相当于导线,所以电流表不能直接接到电源的两极上,电压表可以直接接在电源的两极上测量电源电压,C错误;对于电流表和电压表,接入电路时,都应使电流从正接线柱流入,从负接线柱流出,D正确.
解析
【分析】
这道题要求选出关于电流表、电压表使用的错误说法，解题思路是先完整回忆两类电表的使用规则，再逐个选项对照验证：首先确认使用前的校零要求，再确认量程选择的试触操作规范，接着重点区分两类电表因为内阻不同，直接接电源两极的可行性差异，最后核对电流进出接线柱的要求，就能快速定位错误选项。
【解析】
我们逐一分析每个选项：
1. 选项A：电流表和电压表在使用前，都需要先检查指针是否对准零刻度线，若未指零需要先调零，该说法正确，不符合题意。
2. 选项B：为了防止被测电流/电压超过小量程的最大值烧坏电表，带有两个量程的电表，一般都要先使用大量程进行试触，根据试触结果选择合适的量程，该说法正确，不符合题意。
3. 选项C：电流表内阻极小，相当于导线，若直接将两个接线柱接电源两极，会造成电源短路，烧坏电流表和电源，因此电流表不允许直接接电源两极；但电压表内阻极大，直接接电源两极时回路电流极小，不会损坏电表，还可以直接测量电源电压，因此电压表是可以直接接在电源两极上的，该选项说法错误，符合题意。
4. 选项D：两类电表接入电路时，都需要满足电流从正接线柱流入、从负接线柱流出的要求，否则指针会反向偏转，无法正常读数甚至损坏电表，该说法正确，不符合题意。
【答案】C
【知识点】电流表使用规则；电压表使用规则
【点评】本题属于电学基础概念题，核心易错点是混淆电流表和电压表的使用差异，很多同学会误以为两类电表都不能直接接电源两极，记忆规则时要结合两类电表的内阻特点理解，不要死记硬背完全等同二者的使用要求。
【难度系数】0.7
这道题要求选出关于电流表、电压表使用的错误说法，解题思路是先完整回忆两类电表的使用规则，再逐个选项对照验证：首先确认使用前的校零要求，再确认量程选择的试触操作规范，接着重点区分两类电表因为内阻不同，直接接电源两极的可行性差异，最后核对电流进出接线柱的要求，就能快速定位错误选项。
【解析】
我们逐一分析每个选项：
1. 选项A：电流表和电压表在使用前，都需要先检查指针是否对准零刻度线，若未指零需要先调零，该说法正确，不符合题意。
2. 选项B：为了防止被测电流/电压超过小量程的最大值烧坏电表，带有两个量程的电表，一般都要先使用大量程进行试触，根据试触结果选择合适的量程，该说法正确，不符合题意。
3. 选项C：电流表内阻极小，相当于导线，若直接将两个接线柱接电源两极，会造成电源短路，烧坏电流表和电源，因此电流表不允许直接接电源两极；但电压表内阻极大，直接接电源两极时回路电流极小，不会损坏电表，还可以直接测量电源电压，因此电压表是可以直接接在电源两极上的，该选项说法错误，符合题意。
4. 选项D：两类电表接入电路时，都需要满足电流从正接线柱流入、从负接线柱流出的要求，否则指针会反向偏转，无法正常读数甚至损坏电表，该说法正确，不符合题意。
【答案】C
【知识点】电流表使用规则；电压表使用规则
【点评】本题属于电学基础概念题，核心易错点是混淆电流表和电压表的使用差异，很多同学会误以为两类电表都不能直接接电源两极，记忆规则时要结合两类电表的内阻特点理解，不要死记硬背完全等同二者的使用要求。
【难度系数】0.7
7. 将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好. 当开关S闭合后，会出现的现象是（
A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电源被烧坏
C
）A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电源被烧坏
答案
7. C 解析:由题图可知,电压表、电流表与小灯泡串联,由于电压表的内阻很大,所以电路中的电流几乎为零,则电流表指针几乎没有偏转,小灯泡不会发光,电源不会被烧坏;电压表测电源电压,故电压表指针明显偏转.
解析
【分析】
首先梳理解题思路：第一步先观察电路图，确认小灯泡、电流表、电压表是串联在电源两端的。接下来回忆两个电表的核心特性：电压表的内阻非常大，电流表的内阻极小。根据欧姆定律I=U/R，当电路总电阻几乎等于电压表的超大内阻时，电路中的电流就会趋近于零。由此可以推导：几乎没有电流的情况下，电流表不会有明显偏转，小灯泡也无法获得足够功率发光，电源也不会因为大电流被烧坏；但此时电压表的两个接线柱相当于直接连通到电源正负极，测量的是电源电压，所以电压表指针会明显偏转，就能对应选出正确选项。
【解析】
解：
1. 判断电路连接方式：开关闭合后，小灯泡、电流表、电压表依次串联，接入电源两端。
2. 结合电表特性分析：电压表的内部电阻极大，相当于一个阻值非常大的定值电阻；电流表内阻极小，可近似为导线。
3. 根据欧姆定律$I=\frac{U}{R}$，电源电压U不变，电路总电阻近似等于电压表的极大内阻，因此电路中的电流几乎为0：
选项A：电路电流几乎为零，电流表指针几乎没有偏转，A错误；
选项B：电路几乎无电流，小灯泡实际功率趋近于0，无法发光，B错误；
选项C：此时电压表两端通过电流表、小灯泡直接接在电源两极，测量电源电压，因此电压表指针会明显偏转，C正确；
选项D：电路中电流极小，不存在大电流短路的情况，电源不会被烧坏，D错误。
综上，答案选C。
【答案】
C
【知识点】
电压表内阻特点，欧姆定律，串联电路
【点评】
本题是电学入门的典型易错题，很多同学容易错误认为电压表串联后电路完全断路、所有元件都无反应，核心误区是忽略了电压表本身可以测量电源电压的特性，解题时要牢记电流表相当于导线、电压表相当于大阻值电阻的基本属性，遇到电表串联的场景优先从内阻特性入手分析电流和电压的分布。
【难度系数】
0.6
首先梳理解题思路：第一步先观察电路图，确认小灯泡、电流表、电压表是串联在电源两端的。接下来回忆两个电表的核心特性：电压表的内阻非常大，电流表的内阻极小。根据欧姆定律I=U/R，当电路总电阻几乎等于电压表的超大内阻时，电路中的电流就会趋近于零。由此可以推导：几乎没有电流的情况下，电流表不会有明显偏转，小灯泡也无法获得足够功率发光，电源也不会因为大电流被烧坏；但此时电压表的两个接线柱相当于直接连通到电源正负极，测量的是电源电压，所以电压表指针会明显偏转，就能对应选出正确选项。
【解析】
解：
1. 判断电路连接方式：开关闭合后，小灯泡、电流表、电压表依次串联，接入电源两端。
2. 结合电表特性分析：电压表的内部电阻极大，相当于一个阻值非常大的定值电阻；电流表内阻极小，可近似为导线。
3. 根据欧姆定律$I=\frac{U}{R}$，电源电压U不变，电路总电阻近似等于电压表的极大内阻，因此电路中的电流几乎为0：
选项A：电路电流几乎为零，电流表指针几乎没有偏转，A错误；
选项B：电路几乎无电流，小灯泡实际功率趋近于0，无法发光，B错误；
选项C：此时电压表两端通过电流表、小灯泡直接接在电源两极，测量电源电压，因此电压表指针会明显偏转，C正确；
选项D：电路中电流极小，不存在大电流短路的情况，电源不会被烧坏，D错误。
综上，答案选C。
【答案】
C
【知识点】
电压表内阻特点，欧姆定律，串联电路
【点评】
本题是电学入门的典型易错题，很多同学容易错误认为电压表串联后电路完全断路、所有元件都无反应，核心误区是忽略了电压表本身可以测量电源电压的特性，解题时要牢记电流表相当于导线、电压表相当于大阻值电阻的基本属性，遇到电表串联的场景优先从内阻特性入手分析电流和电压的分布。
【难度系数】
0.6

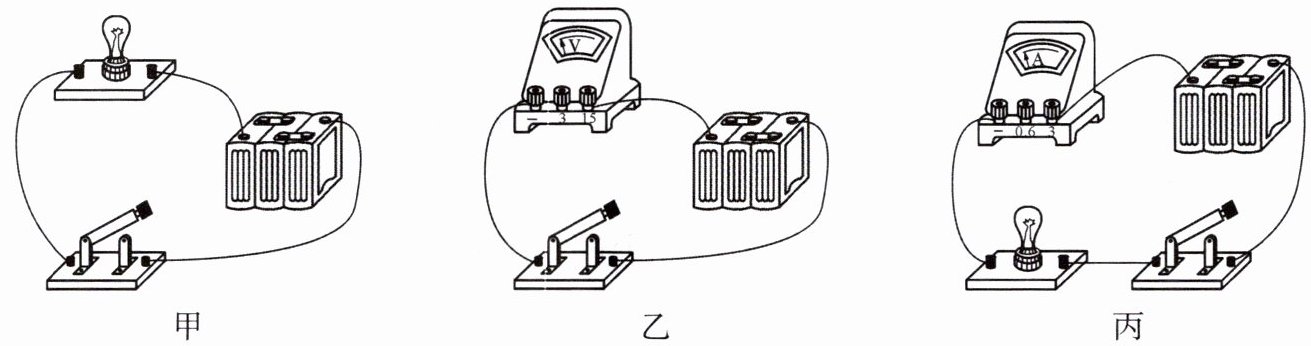

8. 实验室中有一个蓄电池,它的正、负极已经看不出来了,几名同学想通过实验来判断蓄电池的正、负极,如图所示为甲、乙、丙三种方案.下列说法正确的是 （
A.只有甲方案可行
B.只有乙方案可行
C.只有丙方案可行
D.只有甲方案不可行
D
）A.只有甲方案可行
B.只有乙方案可行
C.只有丙方案可行
D.只有甲方案不可行
答案
8. D 解析:甲方案中闭合开关后灯泡发光,无论电流从哪个方向流入灯泡,灯泡都会发光,所以不能确定蓄电池的正、负极,A错误;乙、丙方案中均可以通过电压表或电流表指针的偏转方向来确定蓄电池的正、负极,B、C错误,D正确.
解析
【分析】
我们的解题思路是逐个验证三个方案能否实现判断蓄电池正负极的目的：首先明确，要区分电源正负极，必须使用对电流流向敏感的元件，也就是电流从不同方向流入时会出现明显不同现象的元件。首先看甲方案：电路里只有灯泡、开关、电源，灯泡发光和电流方向无关，不管电流从哪侧流入灯泡都能发光，完全没有区分度，所以甲肯定不行。接下来看乙方案：电压表有明确的正负接线柱要求，电流正进负出时指针正向偏转，接反了指针会反向偏转向零刻度左侧，哪怕电压表串联在电路中，由于电压表内阻极大，此时电压表相当于直接测电源电压，依然可以通过指针偏转方向判断电源正负极，所以乙可行。再看丙方案：电流表同样要求电流正进负出，指针偏转方向随电流流入方向改变，同时电路里串联了灯泡，避免了电流表直接接电源造成短路损坏元件的问题，因此也可以通过指针偏转方向判断正负极，丙也可行。最后对应选项，只有甲不可行，就能选出正确答案。
【解析】
我们逐个分析三个方案的可行性：
1. 甲方案：电路为蓄电池、开关、小灯泡串联，小灯泡的工作特性与电流流向无关，只要有持续电流通过，小灯泡就会发光，无法通过发光现象区分电流方向，因此不能判断蓄电池的正负极，甲方案不可行。
2. 乙方案：电路中电压表接入电路，电压表的使用规则要求电流从正接线柱流入、负接线柱流出：闭合开关后，若电压表指针正向偏转，说明电压表正接线柱所连接的电源一侧为正极；若指针反向偏转（偏向零刻度线左侧），说明电压表正接线柱所连接的电源一侧为负极，因此乙方案可以判断蓄电池正负极，方案可行。
3. 丙方案：电路中电流表与小灯泡串联后接在蓄电池两端，小灯泡起到保护电路的作用，避免电流表直接接电源造成短路。电流表同样遵循电流正进负出的规则：闭合开关后，若电流表指针正向偏转，说明电流表正接线柱一侧靠近电源正极；若指针反向偏转，说明电流表正接线柱一侧靠近电源负极，因此丙方案可以判断蓄电池正负极，方案可行。
综上，甲方案不可行，乙、丙方案可行，即只有甲方案不可行。
【答案】
D
【知识点】
电压表的使用，电流表的使用，电源正负极判断
【点评】
本题结合实际场景考察了电表的使用特性，易错点是部分同学会误认为电压表串联在电路中就无法工作，实际上电压表内阻极大，串联在电源两端时示数接近电源电压，依然可以通过指针偏转方向判断电流方向；同时丙图中串联的灯泡起到了保护作用，避免电流表短路损坏，两个方案都是合理的。
【难度系数】
0.6
我们的解题思路是逐个验证三个方案能否实现判断蓄电池正负极的目的：首先明确，要区分电源正负极，必须使用对电流流向敏感的元件，也就是电流从不同方向流入时会出现明显不同现象的元件。首先看甲方案：电路里只有灯泡、开关、电源，灯泡发光和电流方向无关，不管电流从哪侧流入灯泡都能发光，完全没有区分度，所以甲肯定不行。接下来看乙方案：电压表有明确的正负接线柱要求，电流正进负出时指针正向偏转，接反了指针会反向偏转向零刻度左侧，哪怕电压表串联在电路中，由于电压表内阻极大，此时电压表相当于直接测电源电压，依然可以通过指针偏转方向判断电源正负极，所以乙可行。再看丙方案：电流表同样要求电流正进负出，指针偏转方向随电流流入方向改变，同时电路里串联了灯泡，避免了电流表直接接电源造成短路损坏元件的问题，因此也可以通过指针偏转方向判断正负极，丙也可行。最后对应选项，只有甲不可行，就能选出正确答案。
【解析】
我们逐个分析三个方案的可行性：
1. 甲方案：电路为蓄电池、开关、小灯泡串联，小灯泡的工作特性与电流流向无关，只要有持续电流通过，小灯泡就会发光，无法通过发光现象区分电流方向，因此不能判断蓄电池的正负极，甲方案不可行。
2. 乙方案：电路中电压表接入电路，电压表的使用规则要求电流从正接线柱流入、负接线柱流出：闭合开关后，若电压表指针正向偏转，说明电压表正接线柱所连接的电源一侧为正极；若指针反向偏转（偏向零刻度线左侧），说明电压表正接线柱所连接的电源一侧为负极，因此乙方案可以判断蓄电池正负极，方案可行。
3. 丙方案：电路中电流表与小灯泡串联后接在蓄电池两端，小灯泡起到保护电路的作用，避免电流表直接接电源造成短路。电流表同样遵循电流正进负出的规则：闭合开关后，若电流表指针正向偏转，说明电流表正接线柱一侧靠近电源正极；若指针反向偏转，说明电流表正接线柱一侧靠近电源负极，因此丙方案可以判断蓄电池正负极，方案可行。
综上，甲方案不可行，乙、丙方案可行，即只有甲方案不可行。
【答案】
D
【知识点】
电压表的使用，电流表的使用，电源正负极判断
【点评】
本题结合实际场景考察了电表的使用特性，易错点是部分同学会误认为电压表串联在电路中就无法工作，实际上电压表内阻极大，串联在电源两端时示数接近电源电压，依然可以通过指针偏转方向判断电流方向；同时丙图中串联的灯泡起到了保护作用，避免电流表短路损坏，两个方案都是合理的。
【难度系数】
0.6
9. 如图所示,闭合开关后,两灯均不亮,电压表示数为零.产生这一现象的原因可能是 （
A.$\mathrm{L}_{1}$短路
B.$\mathrm{L}_{1}$断路
C.$\mathrm{L}_{2}$短路
D.$\mathrm{L}_{2}$断路
B
）A.$\mathrm{L}_{1}$短路
B.$\mathrm{L}_{1}$断路
C.$\mathrm{L}_{2}$短路
D.$\mathrm{L}_{2}$断路
答案
9. B 解析:由题图可知,两灯串联,电压表测$\mathrm{L}_{2}$两端的电压;闭合开关后,两灯都不亮,则故障是电路中出现了断路;电压表示数为零,说明故障可能为$\mathrm{L}_{1}$断路.B符合题意.
解析
【分析】
首先第一步先明确电路结构：由图可知L₁和L₂串联，电压表并联在L₂两端，测量L₂两端的电压。接下来结合故障现象推导：闭合开关后两灯均不亮，说明电路大概率发生了断路故障（如果是单个灯短路，另一盏灯应该会发光，不符合两灯都不亮的现象）；再结合电压表示数为零，说明电压表无法连通到电源两极，也就是电压表外侧的电路出现了断路。接下来逐个验证选项，排除不符合现象的选项，即可得到正确答案。
【解析】
我们对各选项逐一排查分析：
1. 选项A：若L₁短路，电路为通路，L₂会正常发光，电压表测量电源电压，有示数，不符合“两灯均不亮、电压表示数为零”的故障现象，A错误。
2. 选项B：若L₁断路，整个电路断开，两灯都没有电流通过，因此都不亮；同时电压表的左端无法通过L₁连接到电源正极，电压表两端没有电压差，示数为零，完全符合故障现象，B正确。
3. 选项C：若L₂短路，电路为通路，L₁会正常发光，电压表示数为零，不符合“两灯均不亮”的故障现象，C错误。
4. 选项D：若L₂断路，两灯都不亮，但电压表的两端可以通过L₁、开关连通到电源两极，电压表测量电源电压，示数不为零，不符合电压表示数为零的条件，D错误。
综上，答案选B。
【答案】B
【知识点】串联电路故障分析，电压表的使用
【点评】本题是串联电路故障的典型考题，核心考察学生结合灯泡发光情况、电压表示数反向推导故障类型的能力，解题时可以先根据两灯都不亮优先锁定断路类故障，再结合电压表是否有示数判断断路的具体位置，能大幅提升解题效率，避免出错。
【难度系数】
0.6
首先第一步先明确电路结构：由图可知L₁和L₂串联，电压表并联在L₂两端，测量L₂两端的电压。接下来结合故障现象推导：闭合开关后两灯均不亮，说明电路大概率发生了断路故障（如果是单个灯短路，另一盏灯应该会发光，不符合两灯都不亮的现象）；再结合电压表示数为零，说明电压表无法连通到电源两极，也就是电压表外侧的电路出现了断路。接下来逐个验证选项，排除不符合现象的选项，即可得到正确答案。
【解析】
我们对各选项逐一排查分析：
1. 选项A：若L₁短路，电路为通路，L₂会正常发光，电压表测量电源电压，有示数，不符合“两灯均不亮、电压表示数为零”的故障现象，A错误。
2. 选项B：若L₁断路，整个电路断开，两灯都没有电流通过，因此都不亮；同时电压表的左端无法通过L₁连接到电源正极，电压表两端没有电压差，示数为零，完全符合故障现象，B正确。
3. 选项C：若L₂短路，电路为通路，L₁会正常发光，电压表示数为零，不符合“两灯均不亮”的故障现象，C错误。
4. 选项D：若L₂断路，两灯都不亮，但电压表的两端可以通过L₁、开关连通到电源两极，电压表测量电源电压，示数不为零，不符合电压表示数为零的条件，D错误。
综上，答案选B。
【答案】B
【知识点】串联电路故障分析，电压表的使用
【点评】本题是串联电路故障的典型考题，核心考察学生结合灯泡发光情况、电压表示数反向推导故障类型的能力，解题时可以先根据两灯都不亮优先锁定断路类故障，再结合电压表是否有示数判断断路的具体位置，能大幅提升解题效率，避免出错。
【难度系数】
0.6
10. 在如图所示的电路中,当开关S闭合时,电压表测的是（
A.灯$\mathrm{L}_{2}$两端的电压
B.电源电压
C.灯$\mathrm{L}_{1}$两端的电压
D.灯$\mathrm{L}_{2}$和电源两端的电压
C
）A.灯$\mathrm{L}_{2}$两端的电压
B.电源电压
C.灯$\mathrm{L}_{1}$两端的电压
D.灯$\mathrm{L}_{2}$和电源两端的电压
答案
10. C 解析:电压表在电路中相当于断路,在连接时电压表与被测用电器并联.由题图可以看出,闭合开关,电路中只有一条电流的路径,灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联,电压表与$\mathrm{L}_{1}$并联,所以此时电压表测量的是灯$\mathrm{L}_{1}$两端的电压.
解析
【分析】
首先我们用两步法梳理解题思路：第一步先识别电路连接方式，由于电压表在电路中相当于断路，我们可以先把电压表暂时移除，梳理完整电流路径：电流从电源正极出发，依次经过开关S、灯泡L₁、灯泡L₂，回到电源负极，由此可知L₁和L₂为串联关系。第二步判断电压表的测量对象，电压表的核心使用规则是必须与被测用电器并联，我们沿着电压表的两个接线柱向外延伸，看它直接并联在哪个元件的两端，即可确定测量对象，本题中电压表的两个接线柱没有接在L₂两端，也没有直接接在电源两端，而是直接并联在L₁的两端，由此就能得到正确结论。
【解析】
1. 简化电路判断连接方式：电压表内阻极大，等效为断路，移除电压表后可清晰看到电路只有一条电流路径，灯泡L₁和L₂串联。
2. 判断电压表并联对象：电压表的两个接线端通过导线，分别直接连接到灯泡L₁的两个接线柱上，与L₁形成并联关系，并未并联在L₂两端，也未直接并联在电源两端，因此电压表测量的是灯L₁两端的电压。
综上，选项C正确，A、B、D错误。
【答案】
C
【知识点】
串联电路识别；电压表使用规则
【点评】
本题是电压表测量对象判断的经典基础题，易错点是学生容易被电压表的摆放位置误导，误判为测量L₂的电压，掌握“沿电压表接线柱向外延伸，直接圈住的不含电源的用电器就是被测对象”的小技巧，就能快速准确完成判断。
【难度系数】
0.7
首先我们用两步法梳理解题思路：第一步先识别电路连接方式，由于电压表在电路中相当于断路，我们可以先把电压表暂时移除，梳理完整电流路径：电流从电源正极出发，依次经过开关S、灯泡L₁、灯泡L₂，回到电源负极，由此可知L₁和L₂为串联关系。第二步判断电压表的测量对象，电压表的核心使用规则是必须与被测用电器并联，我们沿着电压表的两个接线柱向外延伸，看它直接并联在哪个元件的两端，即可确定测量对象，本题中电压表的两个接线柱没有接在L₂两端，也没有直接接在电源两端，而是直接并联在L₁的两端，由此就能得到正确结论。
【解析】
1. 简化电路判断连接方式：电压表内阻极大，等效为断路，移除电压表后可清晰看到电路只有一条电流路径，灯泡L₁和L₂串联。
2. 判断电压表并联对象：电压表的两个接线端通过导线，分别直接连接到灯泡L₁的两个接线柱上，与L₁形成并联关系，并未并联在L₂两端，也未直接并联在电源两端，因此电压表测量的是灯L₁两端的电压。
综上，选项C正确，A、B、D错误。
【答案】
C
【知识点】
串联电路识别；电压表使用规则
【点评】
本题是电压表测量对象判断的经典基础题，易错点是学生容易被电压表的摆放位置误导，误判为测量L₂的电压，掌握“沿电压表接线柱向外延伸，直接圈住的不含电源的用电器就是被测对象”的小技巧，就能快速准确完成判断。
【难度系数】
0.7
