6. 如图所示是“一拖三”手机充电线，它是电路中的
导线
（填“电源”“导线”或“用电器”），若将其USB插头连入电路同时为三台手机充电，三台手机的连接方式是并联
，你判断的理由是三台手机互不影响,能独立工作
。答案
6.导线 并联 三台手机互不影响,能独立工作 [解析]手机充电线是用来连接手机与电源的,所以是电路中的导线;如果三台手机同时充电,三台手机互不影响,能独立工作,所以可以判断出三台手机是并联的.

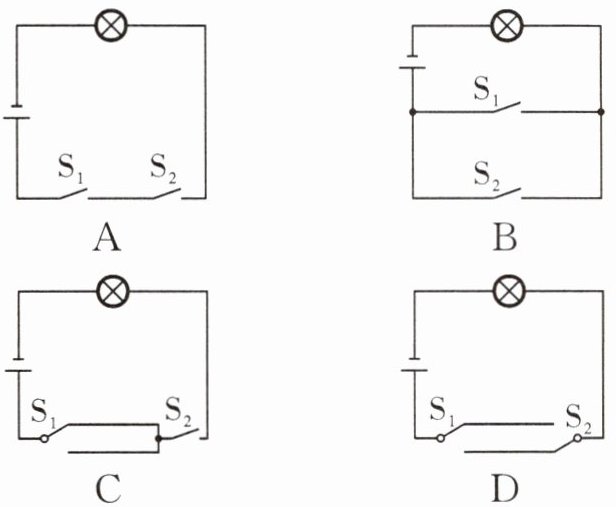

7. 卧室里常见双控型灯开关,在进门处安装开关$\mathrm{S}_{1}$,在床头安装开关$\mathrm{S}_{2}$,操作任意一个开关均可以使卧室的灯打开或关闭,给人们的生活带来便利. 下列电路中,符合上述要求的是(
D
).答案
7.D [解析]图A,两个单刀开关串联,再与灯串联,只有两个开关同时闭合时,灯才能工作;任意一个开关断开时,电路不能接通,故A不符合要求.图B,两个单刀开关并联,再与灯串联,此时任意一个开关闭合,灯就能工作;一个开关闭合、另一个开关断开,电路仍能接通,故B不符合要求.图C,单刀开关S₂和一个单刀双掷开关S₁串联,再与灯串联,只有开关S₂闭合时,灯才能工作,当S₂断开时,操作开关S₁,电路不能接通,故C不符合要求.图D,两个单刀双掷开关串联,再与灯串联,操作任意一个开关均可以使灯工作或断开,故D符合要求.
8. 如图所示，闭合盒外开关，两个灯泡都发光；断开开关，两个灯泡都不发光. 下列说法中正确的是(
A.两个灯泡一定是串联的
B.两个灯泡一定是并联的
C.盒子内部一定有电源
D.不打开盒子则无法确定两灯的连接方式
C
).A.两个灯泡一定是串联的
B.两个灯泡一定是并联的
C.盒子内部一定有电源
D.不打开盒子则无法确定两灯的连接方式
答案
8.C [解析]串联电路的开关和并联电路干路上的开关,都可以做到“闭合开关,两个灯泡都发光;断开开关,两个灯泡都不发光”,所以无法据此现象判断两灯的连接方式,故A、B错误;灯泡能够发光,那电路中一定有提供电能的电源,故C正确;只需取下一个灯泡,闭合开关,若另一个灯泡不发光,则两灯泡是串联的,若另一个灯泡仍正常发光,则两灯泡是并联的,故D错误.

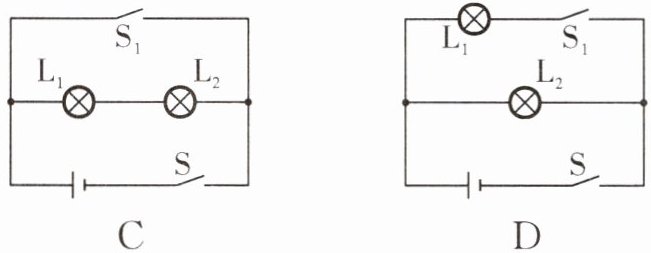

9. 如图所示的电路中,开关全部闭合后,属于并联电路的是(
D
).答案
9.D [解析]图A,开关全部闭合后,电路串联,故A不符合题意;图B,开关全部闭合后,灯L₁被短路,两灯当中只有L₂工作,故B不符合题意;图C,开关全部闭合后电源被短路,容易损坏电源,这种连接方式是不允许的,故C不符合题意;图D,开关全部闭合后,两灯并联,故D符合题意.
10. (2025·苏州姑苏区月考)如图所示的电路,若要 $\mathrm{L}_1$与 $\mathrm{L}_2$ 构成并联电路,应闭合的开关是
S₁、S₃
,若要 $\mathrm{L}_1$ 与 $\mathrm{L}_2$ 构成串联电路,应闭合的开关是S₂
,若只闭合 $\mathrm{S}_2,\mathrm{S}_3$,则灯L₁
发光.答案
10.S₁、S₃ S₂ L₁ [解析]闭合S₁、S₃时,电流从电源正极流出,分为两条支路:一条经S₁、L₂、S₃,回到电源负极;另一条经L₁、S₃,回到电源负极,所以若要L₁与L₂构成并联电路,应闭合的开关是S₁、S₃.闭合S₂时,电流从电源正极流出,依次经过L₁、L₂、S₂,回到电源负极,所以若要L₁与L₂构成串联电路,应闭合的开关是S₂.只闭合S₂、S₃,此时L₂被短路,电流仅经过L₁,因此只有L₁发光.
11. 如图所示,若闭合开关$\mathrm{S}_{1}$,断开开关$\mathrm{S}_{2}$,则灯
$\mathrm{L}_{1}$
（填“$\mathrm{L}_{1}$”或“$\mathrm{L}_{2}$”）能发光;若需要灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,则应只闭合开关S₂
;两个开关不能同时闭合,否则会造成电源短路
,损坏电源.答案
11.L₁ S₂ 电源短路 [解析]若闭合开关S₁,断开开关S₂,电流从电源正极流出,经L₁回到电源负极,L₂被短路,故只有灯L₁能发光.闭合开关S₂,电流从电源正极流出,分为两条支路,一条经L₁,另一条经L₂、S₂,汇合回到电源负极,灯L₁、L₂并联,所以,若需要灯L₁、L₂并联,则应只闭合开关S₂.闭合开关S₁、S₂,电流从电源正极流出,经S₁、S₂,回到电源负极,造成电源短路,所以,两个开关不能同时闭合,否则会造成电源短路,损坏电源.

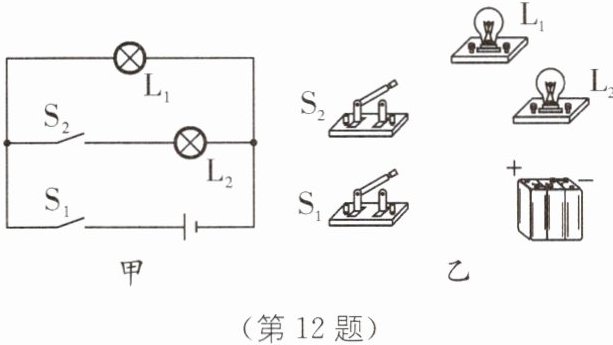

12. 教材 P65 实践与练习 T2·变式 请你根据图甲所示的电路，用笔画线代替导线，将图乙元件连接起来组成电路，要求：导线不能交叉.
答案
12.如图所示
[解析]电路中,两灯并联,开关S₂与灯L₂串联,只控制灯L₂;S₁在干路控制整个电路,根据电路图连接实物图.

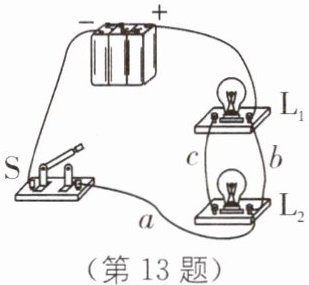

13. (2025·泰州姜堰区期中)某学习小组在做“探究串、并联电路的特点”的实验.
视频学重难
(1)连接如图所示的电路,在连接电路的过程中,开关应该
(2)小红连接了如图所示电路,如果闭合开关,两个灯泡将
(3)小红想将电路全部拆散,重新连接,同组的小明想了想说,只需要去掉导线
(4)在(3)基础上变成正确的电路后,当闭合开关时,两只小灯泡都亮了,拧去灯泡$\mathrm{L}_{1}$,灯泡$\mathrm{L}_{2}$仍然发光,则两个灯泡的连接方式是
视频学重难
(1)连接如图所示的电路,在连接电路的过程中,开关应该
断开
(填“断开”或“闭合”).(2)小红连接了如图所示电路,如果闭合开关,两个灯泡将
不会发光
(填“不会发光”或“会被烧坏”).(3)小红想将电路全部拆散,重新连接,同组的小明想了想说,只需要去掉导线
b
,就可以变成正确的串联电路;或者改变导线a
,(填“a”“b”或“c”)也可以变成正确的并联电路.(4)在(3)基础上变成正确的电路后,当闭合开关时,两只小灯泡都亮了,拧去灯泡$\mathrm{L}_{1}$,灯泡$\mathrm{L}_{2}$仍然发光,则两个灯泡的连接方式是
并联
.答案
13.(1)断开 (2)不会发光 (3)b a (4)并联
[解析](1)为保护电路,在连接电路的过程中,开关应该处于断开状态.(2)由电路可知,闭合开关后,电流会直接从电源正极经导线b、导线a、开关,回到电源负极,造成电源短路,此时两灯泡均不会发光.(3)要电路变成串联电路,需让电流依次通过L₁、L₂,因此可以去掉导线b.要电路变成并联电路,在a、b、c三根导线中,可以将导线a的右端从L₂的右端改接到L₂的左端.(4)拧去灯泡L₁后,L₂仍然发光,说明两灯泡互不影响,因此两灯泡的连接方式是并联的.
