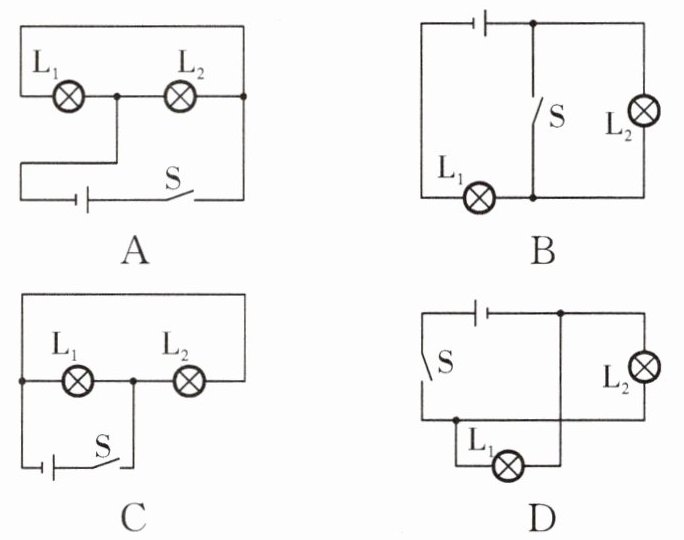

1. 如图所示,闭合S后,下列各电路中2只灯泡不属于并联的是().

1.B [解析]由图A、C、D可知,闭合S后,电路中电流有2条路径,则两灯泡并联,故A、C、D不符合题意;图B中,闭合S后,灯泡L₂被短路,则灯泡L₂不亮,故B符合题意.

2. 教材 P65 实践与练习 T1·变式 以下是小明同学对身边的一些电路工作情况进行观察分析得出的判断,其中正确的是().

A.充电宝可以同时给两部手机充电,此时这两部手机是串联的
B.马路两旁的路灯,晚上同时亮,早上同时熄,它们是串联的
C.红绿交通信号灯的各灯泡是并联的
D.很多宾馆采用房卡插卡取电,房卡相当于电路中的电源

2.C [解析]充电宝可以同时给两部手机充电,可以单独工作,说明它们为并联连接,故A错误;马路两旁的路灯,当其中一个灯泡损坏时,其他灯泡仍可以正常工作,即各灯泡在工作时互不影响,所以它们是并联的,故B错误;红绿交通信号灯的各灯在工作时互不影响,所以它们是并联的,故C正确;房卡用于控制电路的通断,相当于电路中的开关,故D错误.

3. 对点练→《上分攻略》
P28 上分点 2
小明自己设计了如图所示的电路,对于该电路,下列说法正确的是().


A.只闭合开关$\mathrm{S}_{1}$,电路处于断路状态
B.只闭合开关$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联
C.同时闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联
D.无论怎样闭合开关,灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都不能
组成串联或者并联电路

3.B [解析]只闭合开关S₁,两个灯泡串联接入电路中,故A不符合题意;只闭合开关S₂、S₃,电流的路径有两条,为并联电路,故B符合题意;同时闭合开关S₁、S₂、S₃,电源的两端被导线直接相连,电源处于短路状态,故C不符合题意;只闭合开关S₁,两灯泡串联,只闭合开关S₂、S₃,两个灯泡并联,故D不符合题意.

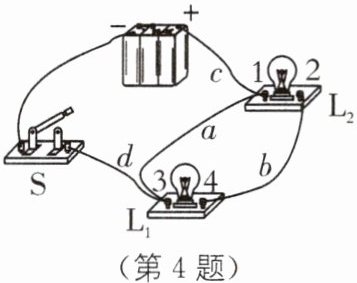

4. 在学习并联电路时，小明连接的电路如图所示，闭合开关后电路将会发生（填“断路”“短路”或“通路”），要使两灯并联，需将导线$d$接“3”的一端改接到（填“1 或 2”“1 或 4”或“2 或 4”）上，或者将导线$c$从接“1”的一端改接到（填“3 或 2”“3 或 4”“2或 4”）上.

4.短路 2或4 2或4 [解析]由图可知,闭合开关S,电流从电源正极流出,通过导线c、a、d,再通过开关S,回到电源负极,造成电源短路.要使两灯并联,应使电流从电源正极流出,分别通过两灯,回到电源负极,所以,可将导线d接“3”的一端改接到“2或4”;也可将导线c从接“1”的一端改接到“2或4”.

思维拓展提优
搭建综合应用与创新能力提升平台
主题情境练 串、并联电路的辨析
电路连接的基本方式为串联和并联.根据串、并联电路的特点,我们可以辨明电路图和实物图所表示的电路属于哪一种连接方式.请根据所学的关于串、并联电路知识,完成5~6题.
5.(2025·陕西西安新城区期中)随着人们生活水平的提高,家庭中的用电器越来越多.关于图中用电器的说法错误的是().


A.图甲中,餐厅里的三盏灯,用一个开关能同时控制它们的通断,三盏灯是串联的
B.图乙中,写作业时照明用的台灯,有一个开关控制它的通断,灯和开关是串联的
C.图丙中,三合一的数据线给三台手机同时充电时,三个插头之间是并联的
D.图丁中,任意取下一个灯泡后整串彩灯都会熄灭,每个灯泡之间是串联的

5.A [解析]图甲中,餐厅里的三盏灯,虽然用一个开关能同时控制它们的通断,但在家庭电路中,为了保证各用电器都能正常工作,且互不影响,用电器之间都是并联的,因此,这三盏灯是并联的,开关接在干路上,故A错误;图乙中,开关的作用是控制电路的通断,为了能控制台灯的亮灭,开关必须与台灯串联在电路中,故B正确;图丙中,三合一的数据线给三台手机同时充电时,三个插头之间是并联的,故C正确;图丁中,彩灯串中,当任意取下一个灯泡后,整串彩灯都会熄灭,说明各个灯泡之间是相互影响的,一个灯泡断路会导致整个电路断路,这是串联电路的特点,故D正确.
