1 [2024 广东湛江期末]如图所示,是人们日常生活中常见的用起子开瓶盖的情景。起子是一个杠杆,这个杠杆的支点、动力作用点、阻力作用点是 (
A.A、B、C
B.B、C、A
C.A、C、B
D.C、A、B
C
)A.A、B、C
B.B、C、A
C.A、C、B
D.C、A、B
答案
1. C 【解析】人们日常生活中用起子开瓶盖时,起子绕A点转动,所以这个杠杆的支点是A点;手对C点施加的力使起子转动,所以动力作用点是C点;瓶盖对B点施加的力阻碍起子转动,所以阻力作用点是B点,故A、B、D错误,C正确。故选C。
解析
【分析】
我们可以按照杠杆三要素的定义，结合实际开瓶盖的操作逻辑逐步推导：首先回忆三个核心概念，支点是杠杆转动时绕着的固定点，动力作用点是让杠杆转动的力的作用位置，阻力作用点是阻碍杠杆转动的力的作用位置。接下来模拟用起子开瓶盖的动作：起子左端A抵在瓶盖顶面边缘，撬动过程中起子始终绕A点转动，因此A是支点；人手在起子末端C施力，带动起子转动，因此C是动力作用点；瓶盖的B位置会给起子反向的阻碍力，阻止起子转动，因此B是阻力作用点，最后匹配选项即可得到答案。
【解析】
解：结合起子开瓶盖的实际使用场景，对三个要素逐一判断：
1. 支点判断：撬动瓶盖的过程中，起子的A点始终抵在瓶盖顶端边缘，是起子转动时的固定转轴，因此支点为A；
2. 动力作用点判断：人手对起子末端的C点施加向上的作用力，该力是驱动起子转动撬开瓶盖的动力，因此动力作用点是C；
3. 阻力作用点判断：瓶盖的B位置对起子施加向下的反作用力，该力会阻碍起子向上转动，因此阻力作用点是B。
综上，该杠杆的支点、动力作用点、阻力作用点依次为A、C、B，对应选项C。
【答案】
C
【知识点】
杠杆支点判断
动力作用点
阻力作用点
【点评】
本题结合生活中开瓶盖的常见场景，考察杠杆基础三要素的识别，解题的核心是结合实际操作模拟杠杆的运动过程，避免脱离实际死记硬背，能够帮助学生建立物理知识联系生活的思维，属于杠杆章节的基础概念类习题。
【难度系数】
0.8
我们可以按照杠杆三要素的定义，结合实际开瓶盖的操作逻辑逐步推导：首先回忆三个核心概念，支点是杠杆转动时绕着的固定点，动力作用点是让杠杆转动的力的作用位置，阻力作用点是阻碍杠杆转动的力的作用位置。接下来模拟用起子开瓶盖的动作：起子左端A抵在瓶盖顶面边缘，撬动过程中起子始终绕A点转动，因此A是支点；人手在起子末端C施力，带动起子转动，因此C是动力作用点；瓶盖的B位置会给起子反向的阻碍力，阻止起子转动，因此B是阻力作用点，最后匹配选项即可得到答案。
【解析】
解：结合起子开瓶盖的实际使用场景，对三个要素逐一判断：
1. 支点判断：撬动瓶盖的过程中，起子的A点始终抵在瓶盖顶端边缘，是起子转动时的固定转轴，因此支点为A；
2. 动力作用点判断：人手对起子末端的C点施加向上的作用力，该力是驱动起子转动撬开瓶盖的动力，因此动力作用点是C；
3. 阻力作用点判断：瓶盖的B位置对起子施加向下的反作用力，该力会阻碍起子向上转动，因此阻力作用点是B。
综上，该杠杆的支点、动力作用点、阻力作用点依次为A、C、B，对应选项C。
【答案】
C
【知识点】
杠杆支点判断
动力作用点
阻力作用点
【点评】
本题结合生活中开瓶盖的常见场景，考察杠杆基础三要素的识别，解题的核心是结合实际操作模拟杠杆的运动过程，避免脱离实际死记硬背，能够帮助学生建立物理知识联系生活的思维，属于杠杆章节的基础概念类习题。
【难度系数】
0.8

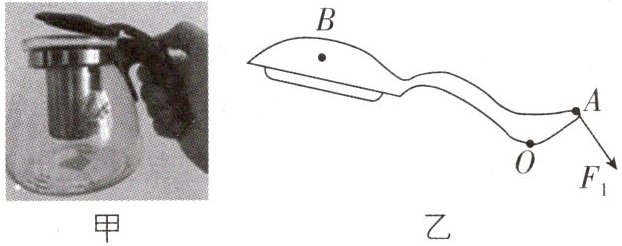

2 [2024 山东烟台期末,中]开启如图甲所示的茶壶壶盖时,壶盖可看作一个杠杆。请在图乙中画出开启茶壶壶盖时的动力$F_{1}$的力臂$l_{1}$,并在B点画出阻碍壶盖转动的阻力$F_{2}$。
答案
2. 如图所示
【解析】过支点O向动力$F_{1}$的作用线作垂线段,垂线段为$F_{1}$的力臂$l_{1}$;开启壶盖时,壶盖的重力为阻力,阻力$F_{2}$的方向竖直向下。
解析
【分析】
解题思路梳理：这是典型的杠杆作图题，分两步完成作图即可：第一步画动力臂，首先明确该杠杆的支点为O，回忆力臂的定义是支点到力的作用线的垂直距离，先定位动力F₁的作用线，从支点O向该作用线作垂线段，标注对应标识就能得到动力臂l₁。第二步画阻力：先判断杠杆的转动趋势，动力F₁会带动壶盖绕O点转动，开启壶盖时壶盖自身的重力是阻碍壶盖转动的阻力，作用点在B点，方向竖直向下，按规范画出带箭头的阻力线段即可。
【解析】
1. 作动力臂$l_1$：将动力$F_1$的作用线适当延长，从支点O向$F_1$的作用线作垂直的线段，标注直角符号，在垂线段旁标注$l_1$，该线段就是动力$F_1$的力臂。
2. 作阻力$F_2$：开启壶盖的过程中，壶盖的重力阻碍壶盖向上转动，因此在B点沿竖直向下的方向画出带箭头的线段，标注$F_2$，即为阻碍壶盖转动的阻力。
【答案】
【知识点】
杠杆力臂画法，杠杆阻力判断
【点评】
本题是杠杆的基础作图题，核心考查力臂的规范画法和阻力方向的判断，易错点集中在两处：一是画力臂时遗漏垂直符号，误将支点到力的作用点的连线当作力臂；二是错误判断阻力方向，要明确阻力的作用是阻碍杠杆的转动，本题中壶盖要被向上开启，重力作为阻力方向竖直向下，阻碍壶盖的转动。
【难度系数】
0.6
解题思路梳理：这是典型的杠杆作图题，分两步完成作图即可：第一步画动力臂，首先明确该杠杆的支点为O，回忆力臂的定义是支点到力的作用线的垂直距离，先定位动力F₁的作用线，从支点O向该作用线作垂线段，标注对应标识就能得到动力臂l₁。第二步画阻力：先判断杠杆的转动趋势，动力F₁会带动壶盖绕O点转动，开启壶盖时壶盖自身的重力是阻碍壶盖转动的阻力，作用点在B点，方向竖直向下，按规范画出带箭头的阻力线段即可。
【解析】
1. 作动力臂$l_1$：将动力$F_1$的作用线适当延长，从支点O向$F_1$的作用线作垂直的线段，标注直角符号，在垂线段旁标注$l_1$，该线段就是动力$F_1$的力臂。
2. 作阻力$F_2$：开启壶盖的过程中，壶盖的重力阻碍壶盖向上转动，因此在B点沿竖直向下的方向画出带箭头的线段，标注$F_2$，即为阻碍壶盖转动的阻力。
【答案】
【知识点】
杠杆力臂画法，杠杆阻力判断
【点评】
本题是杠杆的基础作图题，核心考查力臂的规范画法和阻力方向的判断，易错点集中在两处：一是画力臂时遗漏垂直符号，误将支点到力的作用点的连线当作力臂；二是错误判断阻力方向，要明确阻力的作用是阻碍杠杆的转动，本题中壶盖要被向上开启，重力作为阻力方向竖直向下，阻碍壶盖的转动。
【难度系数】
0.6
3 [2025 四川眉山中考]"探究杠杆的平衡条件"实验中,杠杆在水平位置平衡,如图所示。下列操作能使杠杆在水平位置保持平衡的是(所有钩码完全相同) (
A.同时将左右两侧的钩码取下一个
B.将A、B两处所挂的钩码交换位置
C.将右侧钩码取下一个,左侧钩码向支点移动一格
D.将左侧钩码向支点移动两格,右侧钩码向支点移动三格
D
)A.同时将左右两侧的钩码取下一个
B.将A、B两处所挂的钩码交换位置
C.将右侧钩码取下一个,左侧钩码向支点移动一格
D.将左侧钩码向支点移动两格,右侧钩码向支点移动三格
答案
3. D 【解析】设一个钩码的重力为G,杠杆一小格的长度为L,当杠杆两侧的钩码各取下一个时,左侧力与力臂的乘积$2G×4L=8GL＞$右侧力与力臂的乘积$G×6L=6GL$,则杠杆不再水平平衡,左侧会下降,故A不符合题意;将A、B两处所挂的钩码交换位置,左侧力与力臂的乘积$2G×4L=8GL＜$右侧力与力臂的乘积$3G×6L=18GL$,则杠杆不再水平平衡,右侧会下降,故B不符合题意;将右侧钩码取下一个,左侧钩码向支点移动一格,左侧力与力臂的乘积$3G×3L=9GL＞$右侧力与力臂的乘积$G×6L=6GL$,则杠杆不再水平平衡,左侧会下降,故C不符合题意;将左侧钩码向支点移动两格,右侧钩码向支点移动三格,左侧力与力臂的乘积$3G×2L=6GL=$右侧力与力臂的乘积$2G×3L=6GL$,杠杆保持水平平衡,故D符合题意。故选D。
解析
【分析】
这道题的核心是利用杠杆平衡条件来判断杠杆是否能保持水平平衡，解题思路如下：首先我们先设定统一的物理量，设单个钩码重力为G，杠杆每一小格的长度为L；接着从题图中读出初始状态下，B点（左侧）的钩码总重力是3G，到支点O的力臂为4格也就是4L，A点（右侧）的钩码总重力是2G，到支点O的力臂为6格也就是6L；之后逐个代入四个选项的操作，分别计算操作后左右两侧的力与力臂的乘积，若两侧乘积相等，就满足杠杆平衡条件，杠杆就能保持水平平衡，反之则不平衡，逐一排除错误选项即可得到正确答案。
【解析】
设一个钩码的重力为G，杠杆一小格的长度为L，由题图可知初始状态：左侧B点总拉力为3G，力臂为4L；右侧A点总拉力为2G，力臂为6L。我们逐一验证选项：
1. 验证选项A：同时将左右两侧的钩码取下一个，此时左侧拉力为2G，力臂仍为4L，左侧力与力臂的乘积为$2G×4L=8GL$；右侧拉力为1G，力臂仍为6L，右侧力与力臂的乘积为$1G×6L=6GL$。$8GL≠6GL$，不满足杠杆平衡条件，杠杆左端下沉，无法保持水平平衡，A不符合要求。
2. 验证选项B：将A、B两处所挂的钩码交换位置，此时左侧拉力为2G，力臂仍为4L，左侧力与力臂的乘积为$2G×4L=8GL$；右侧拉力为3G，力臂仍为6L，右侧力与力臂的乘积为$3G×6L=18GL$。$8GL≠18GL$，不满足杠杆平衡条件，杠杆右端下沉，无法保持水平平衡，B不符合要求。
3. 验证选项C：将右侧钩码取下一个，左侧钩码向支点移动一格，此时右侧拉力为1G，力臂仍为6L，右侧力与力臂的乘积为$1G×6L=6GL$；左侧拉力仍为3G，力臂变为$4L-1L=3L$，左侧力与力臂的乘积为$3G×3L=9GL$。$9GL≠6GL$，不满足杠杆平衡条件，杠杆左端下沉，无法保持水平平衡，C不符合要求。
4. 验证选项D：将左侧钩码向支点移动两格，右侧钩码向支点移动三格，此时左侧拉力仍为3G，力臂变为$4L-2L=2L$，左侧力与力臂的乘积为$3G×2L=6GL$；右侧拉力仍为2G，力臂变为$6L-3L=3L$，右侧力与力臂的乘积为$2G×3L=6GL$。$6GL=6GL$，满足杠杆平衡条件，杠杆可以保持水平平衡，D符合要求。
【答案】
D
【知识点】
杠杆平衡条件
【点评】
本题属于杠杆平衡条件的基础应用型题目，解题门槛低，只需要牢记杠杆平衡公式$F_1L_1=F_2L_2$，逐一计算两侧力和力臂的乘积即可完成判断，易错点是移动钩码后力臂的格数计算出错，要注意钩码向支点移动时力臂是减小的，不要搞反力臂的增减方向。
【难度系数】
0.7
这道题的核心是利用杠杆平衡条件来判断杠杆是否能保持水平平衡，解题思路如下：首先我们先设定统一的物理量，设单个钩码重力为G，杠杆每一小格的长度为L；接着从题图中读出初始状态下，B点（左侧）的钩码总重力是3G，到支点O的力臂为4格也就是4L，A点（右侧）的钩码总重力是2G，到支点O的力臂为6格也就是6L；之后逐个代入四个选项的操作，分别计算操作后左右两侧的力与力臂的乘积，若两侧乘积相等，就满足杠杆平衡条件，杠杆就能保持水平平衡，反之则不平衡，逐一排除错误选项即可得到正确答案。
【解析】
设一个钩码的重力为G，杠杆一小格的长度为L，由题图可知初始状态：左侧B点总拉力为3G，力臂为4L；右侧A点总拉力为2G，力臂为6L。我们逐一验证选项：
1. 验证选项A：同时将左右两侧的钩码取下一个，此时左侧拉力为2G，力臂仍为4L，左侧力与力臂的乘积为$2G×4L=8GL$；右侧拉力为1G，力臂仍为6L，右侧力与力臂的乘积为$1G×6L=6GL$。$8GL≠6GL$，不满足杠杆平衡条件，杠杆左端下沉，无法保持水平平衡，A不符合要求。
2. 验证选项B：将A、B两处所挂的钩码交换位置，此时左侧拉力为2G，力臂仍为4L，左侧力与力臂的乘积为$2G×4L=8GL$；右侧拉力为3G，力臂仍为6L，右侧力与力臂的乘积为$3G×6L=18GL$。$8GL≠18GL$，不满足杠杆平衡条件，杠杆右端下沉，无法保持水平平衡，B不符合要求。
3. 验证选项C：将右侧钩码取下一个，左侧钩码向支点移动一格，此时右侧拉力为1G，力臂仍为6L，右侧力与力臂的乘积为$1G×6L=6GL$；左侧拉力仍为3G，力臂变为$4L-1L=3L$，左侧力与力臂的乘积为$3G×3L=9GL$。$9GL≠6GL$，不满足杠杆平衡条件，杠杆左端下沉，无法保持水平平衡，C不符合要求。
4. 验证选项D：将左侧钩码向支点移动两格，右侧钩码向支点移动三格，此时左侧拉力仍为3G，力臂变为$4L-2L=2L$，左侧力与力臂的乘积为$3G×2L=6GL$；右侧拉力仍为2G，力臂变为$6L-3L=3L$，右侧力与力臂的乘积为$2G×3L=6GL$。$6GL=6GL$，满足杠杆平衡条件，杠杆可以保持水平平衡，D符合要求。
【答案】
D
【知识点】
杠杆平衡条件
【点评】
本题属于杠杆平衡条件的基础应用型题目，解题门槛低，只需要牢记杠杆平衡公式$F_1L_1=F_2L_2$，逐一计算两侧力和力臂的乘积即可完成判断，易错点是移动钩码后力臂的格数计算出错，要注意钩码向支点移动时力臂是减小的，不要搞反力臂的增减方向。
【难度系数】
0.7

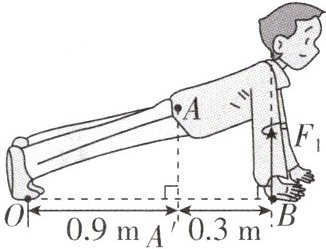

4 [2024 山西太原模拟]俯卧撑是一项常见的健身项目,如图是小明在水平地面上做俯卧撑保持静止时的情景,地面对脚的力作用在O点,地面对手的力作用在B点,身体的重心在A点。已知小明的重力为600 N,地面对手的力$F_{1}$与地面垂直,则$F_{1}$的大小为 (
A.200 N
B.450 N
C.600 N
D.1 800 N
B
)A.200 N
B.450 N
C.600 N
D.1 800 N
答案
4. B 【解析】根据杠杆平衡条件可得,$F_{1}×OB=$
关键点拨
利用杠杆平衡条件对两侧力和力臂的乘积进行分析,最后进行判断。
$G×OA'$,即$F_{1}=\frac {OA'}{OB}×G=\frac {0.9m}{0.9m+0.3m}×600N=$450 N,故B正确。故选B。
关键点拨
利用杠杆平衡条件对两侧力和力臂的乘积进行分析,最后进行判断。
$G×OA'$,即$F_{1}=\frac {OA'}{OB}×G=\frac {0.9m}{0.9m+0.3m}×600N=$450 N,故B正确。故选B。
解析
【分析】
首先我们可以将小明做俯卧撑时的人体抽象为杠杆，第一步先确定杠杆的支点：地面对脚的力作用在O点，身体绕O点转动，因此支点为O点。接下来识别杠杆的动力和阻力：阻力是小明自身的重力G，方向竖直向下，作用在重心A点，对应的阻力臂是支点O到重力作用线的垂直距离，也就是图中标注的OA'=0.9m；动力是地面对手的支持力F₁，方向竖直向上，对应的动力臂是支点O到F₁作用线的垂直距离，也就是OB的总长度，计算可得OB=0.9m+0.3m=1.2m。最后直接代入杠杆平衡条件“动力×动力臂=阻力×阻力臂”，即可求解得到F₁的大小。
【解析】
1. 确定杠杆相关要素：将小明的身体视为杠杆，支点为脚与地面的接触点O；
阻力为小明的重力$G=600\mathrm{N}$，阻力臂$L_G = OA' = 0.9\mathrm{m}$；
动力为地面对手的作用力$F_1$，动力臂$L_{F1} = OB = 0.9\mathrm{m} + 0.3\mathrm{m} = 1.2\mathrm{m}$。
2. 根据杠杆平衡条件可得：$F_1 · L_{F1} = G · L_G$
3. 代入已知数值计算：
$F_1 = \frac{G · L_G}{L_{F1}} = \frac{600\mathrm{N} × 0.9\mathrm{m}}{1.2\mathrm{m}} = 450\mathrm{N}$
因此$F_1$大小为450N，对应选项B。
【答案】
B
【知识点】
杠杆平衡条件，力臂计算
【点评】
本题是生活场景中的杠杆应用题，核心考点是杠杆平衡条件的实际应用，易错点是误将0.3m当作动力臂，解题时需要明确支点位置，从支点出发向力的作用线作垂线，准确得到动力臂和阻力臂的长度，再代入公式计算即可。
【难度系数】
0.7
首先我们可以将小明做俯卧撑时的人体抽象为杠杆，第一步先确定杠杆的支点：地面对脚的力作用在O点，身体绕O点转动，因此支点为O点。接下来识别杠杆的动力和阻力：阻力是小明自身的重力G，方向竖直向下，作用在重心A点，对应的阻力臂是支点O到重力作用线的垂直距离，也就是图中标注的OA'=0.9m；动力是地面对手的支持力F₁，方向竖直向上，对应的动力臂是支点O到F₁作用线的垂直距离，也就是OB的总长度，计算可得OB=0.9m+0.3m=1.2m。最后直接代入杠杆平衡条件“动力×动力臂=阻力×阻力臂”，即可求解得到F₁的大小。
【解析】
1. 确定杠杆相关要素：将小明的身体视为杠杆，支点为脚与地面的接触点O；
阻力为小明的重力$G=600\mathrm{N}$，阻力臂$L_G = OA' = 0.9\mathrm{m}$；
动力为地面对手的作用力$F_1$，动力臂$L_{F1} = OB = 0.9\mathrm{m} + 0.3\mathrm{m} = 1.2\mathrm{m}$。
2. 根据杠杆平衡条件可得：$F_1 · L_{F1} = G · L_G$
3. 代入已知数值计算：
$F_1 = \frac{G · L_G}{L_{F1}} = \frac{600\mathrm{N} × 0.9\mathrm{m}}{1.2\mathrm{m}} = 450\mathrm{N}$
因此$F_1$大小为450N，对应选项B。
【答案】
B
【知识点】
杠杆平衡条件，力臂计算
【点评】
本题是生活场景中的杠杆应用题，核心考点是杠杆平衡条件的实际应用，易错点是误将0.3m当作动力臂，解题时需要明确支点位置，从支点出发向力的作用线作垂线，准确得到动力臂和阻力臂的长度，再代入公式计算即可。
【难度系数】
0.7

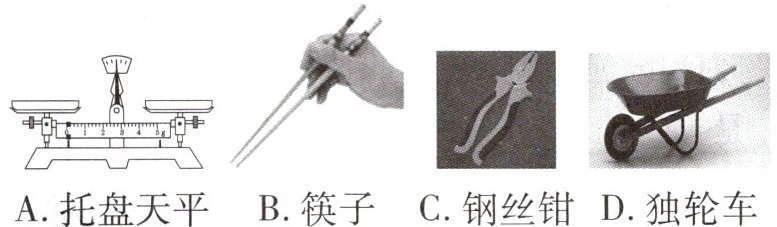

5 [2024 广西贺州期末]下列简单机械中,属于费力杠杆的是 (
A.托盘天平
B.筷子
C.钢丝钳
D.独轮车
B
)A.托盘天平
B.筷子
C.钢丝钳
D.独轮车
答案
5. B 【解析】
选项 分析 判断
A 托盘天平在使用过程中,动力臂等于阻力臂 等臂杠杆
B 筷子在使用过程中,动力臂小于阻力臂 费力杠杆
C 钢丝钳在使用过程中,动力臂大于阻力臂 省力杠杆
D 独轮车在使用过程中,动力臂大于阻力臂 省力杠杆
选项 分析 判断
A 托盘天平在使用过程中,动力臂等于阻力臂 等臂杠杆
B 筷子在使用过程中,动力臂小于阻力臂 费力杠杆
C 钢丝钳在使用过程中,动力臂大于阻力臂 省力杠杆
D 独轮车在使用过程中,动力臂大于阻力臂 省力杠杆
解析
【分析】
解题时首先要明确杠杆的分类依据：根据杠杆的动力臂和阻力臂的大小关系，可将杠杆分为三类：动力臂大于阻力臂为省力杠杆，动力臂小于阻力臂为费力杠杆，动力臂等于阻力臂为等臂杠杆。接下来我们逐个分析四个选项的工具：先确定每个工具使用时的支点位置，再分别找到动力作用点、阻力作用点，对比动力臂和阻力臂的长度大小，就能判断杠杆类型，选出属于费力杠杆的选项。逐一排查后就能得到正确结果。
【解析】
我们根据动力臂与阻力臂的大小关系逐一判断各选项：
1. 选项A：托盘天平使用过程中，两侧托盘对应的动力臂等于阻力臂，属于等臂杠杆，不符合题意；
2. 选项B：筷子在夹取食物的使用过程中，支点在筷子靠近手部的上端位置，手指施加动力的位置距离支点很近，夹菜的阻力作用在筷子前端，距离支点更远，即动力臂小于阻力臂，属于费力杠杆，符合题意；
3. 选项C：钢丝钳使用时，手柄的长度远大于钳口的长度，动力臂大于阻力臂，属于省力杠杆，不符合题意；
4. 选项D：独轮车使用时，支点在车轮转轴处，动力作用在车把末端，货物的阻力作用点距离转轴更近，动力臂远大于阻力臂，属于省力杠杆，不符合题意。
综上，符合要求的是选项B。
【答案】B
【知识点】
杠杆分类，费力杠杆判断
【点评】
本题是对生活中常见简单机械杠杆分类的基础考查，解题核心是准确区分不同杠杆的动力臂和阻力臂的大小关系，要注意费力杠杆的特点是虽然费力但可以省距离，筷子、镊子、钓鱼竿都是生活中非常典型的费力杠杆，要注意和省力杠杆做好区分，避免概念混淆。
【难度系数】
0.8
解题时首先要明确杠杆的分类依据：根据杠杆的动力臂和阻力臂的大小关系，可将杠杆分为三类：动力臂大于阻力臂为省力杠杆，动力臂小于阻力臂为费力杠杆，动力臂等于阻力臂为等臂杠杆。接下来我们逐个分析四个选项的工具：先确定每个工具使用时的支点位置，再分别找到动力作用点、阻力作用点，对比动力臂和阻力臂的长度大小，就能判断杠杆类型，选出属于费力杠杆的选项。逐一排查后就能得到正确结果。
【解析】
我们根据动力臂与阻力臂的大小关系逐一判断各选项：
1. 选项A：托盘天平使用过程中，两侧托盘对应的动力臂等于阻力臂，属于等臂杠杆，不符合题意；
2. 选项B：筷子在夹取食物的使用过程中，支点在筷子靠近手部的上端位置，手指施加动力的位置距离支点很近，夹菜的阻力作用在筷子前端，距离支点更远，即动力臂小于阻力臂，属于费力杠杆，符合题意；
3. 选项C：钢丝钳使用时，手柄的长度远大于钳口的长度，动力臂大于阻力臂，属于省力杠杆，不符合题意；
4. 选项D：独轮车使用时，支点在车轮转轴处，动力作用在车把末端，货物的阻力作用点距离转轴更近，动力臂远大于阻力臂，属于省力杠杆，不符合题意。
综上，符合要求的是选项B。
【答案】B
【知识点】
杠杆分类，费力杠杆判断
【点评】
本题是对生活中常见简单机械杠杆分类的基础考查，解题核心是准确区分不同杠杆的动力臂和阻力臂的大小关系，要注意费力杠杆的特点是虽然费力但可以省距离，筷子、镊子、钓鱼竿都是生活中非常典型的费力杠杆，要注意和省力杠杆做好区分，避免概念混淆。
【难度系数】
0.8

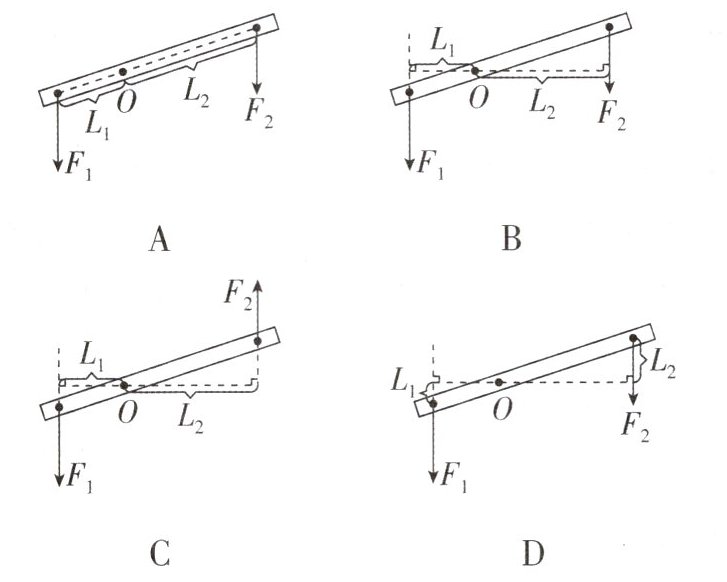

6 [2025 安徽芜湖期末]桔槔是中国古代社会的一种主要灌溉机械。如图所示,在水边架一个杠杆,前端用绳系提水工具,后端坠重物,即可一起一落地汲水。下列关于该桔槔使用时的杠杆五要素示意图正确的是 (
B
)答案
6. B 【解析】由图知,杠杆与竖直杆的接触点为支点O,后端重物对杠杆的拉力$F_{1}$方向竖直向下,前端提水工具、水及人对杠杆的拉力$F_{2}$方向竖直向下,过O点作$F_{1}$作用线的垂线段即为阻力臂$L_{1}$,过O点作$F_{2}$作用线的垂线段即为动力臂$L_{2}$,故B符合题意。故选B。
解析
【分析】
解题时我们可以按照杠杆五要素的判断顺序逐步推导：第一步先找支点，杠杆工作时绕其转动的固定点就是支点，桔槔的横杆搭在竖直支架上，二者的接触点就是支点O，先排除支点位置标注错误的选项；第二步判断动力和阻力的方向，后端悬挂的重物对杠杆的拉力竖直向下，前端提水工具、水和人对杠杆的拉力也竖直向下，排除力的方向标注错误的选项；第三步判断力臂，牢记力臂是支点到对应力的作用线的垂线段，不是支点到力的作用点的连线，排除力臂画法错误的选项，最终就能得到正确答案。
【解析】
1. 确定支点：桔槔工作时，杠杆绕着与竖直杆的接触点转动，该点为支点O。
2. 确定两个作用力：后端坠的重物对杠杆的拉力$F_1$方向竖直向下，前端提水工具、水及人对杠杆的拉力$F_2$方向也竖直向下。
3. 绘制力臂：根据力臂的定义，过支点O分别作$F_1$、$F_2$作用线的垂线段，即为对应的两个力臂，符合上述所有特征的示意图就是选项B。
【答案】
B
【知识点】
杠杆五要素，力臂作图
【点评】
本题结合我国古代灌溉机械桔槔的情景考查杠杆的基础概念，属于应用型基础题，易错点是容易误将支点到力的作用点的连线当作力臂，解题时紧扣力臂“支点到力的作用线的垂直距离”的核心定义判断即可顺利选出正确答案。
【难度系数】
0.8
解题时我们可以按照杠杆五要素的判断顺序逐步推导：第一步先找支点，杠杆工作时绕其转动的固定点就是支点，桔槔的横杆搭在竖直支架上，二者的接触点就是支点O，先排除支点位置标注错误的选项；第二步判断动力和阻力的方向，后端悬挂的重物对杠杆的拉力竖直向下，前端提水工具、水和人对杠杆的拉力也竖直向下，排除力的方向标注错误的选项；第三步判断力臂，牢记力臂是支点到对应力的作用线的垂线段，不是支点到力的作用点的连线，排除力臂画法错误的选项，最终就能得到正确答案。
【解析】
1. 确定支点：桔槔工作时，杠杆绕着与竖直杆的接触点转动，该点为支点O。
2. 确定两个作用力：后端坠的重物对杠杆的拉力$F_1$方向竖直向下，前端提水工具、水及人对杠杆的拉力$F_2$方向也竖直向下。
3. 绘制力臂：根据力臂的定义，过支点O分别作$F_1$、$F_2$作用线的垂线段，即为对应的两个力臂，符合上述所有特征的示意图就是选项B。
【答案】
B
【知识点】
杠杆五要素，力臂作图
【点评】
本题结合我国古代灌溉机械桔槔的情景考查杠杆的基础概念，属于应用型基础题，易错点是容易误将支点到力的作用点的连线当作力臂，解题时紧扣力臂“支点到力的作用线的垂直距离”的核心定义判断即可顺利选出正确答案。
【难度系数】
0.8
