如图所示,舞台上的灯光忽明忽暗,起到了渲染氛围的作用,你知道怎样调节灯光的亮暗吗？带着这个问题一块进入本节课的学习吧！
任务一 认识变阻器
如图所示是同学们利用铅笔芯制成的简易变阻器。请回答下列问题。
铅笔芯
问题1:保持左端的鳄鱼夹不动,将右侧的鳄鱼夹向左移动,铅笔芯接入电路中的长度变
问题2:要想使灯泡变得最亮,应将右侧的鳄鱼夹移至
问题3:如图所示是实验室常用的滑动变阻器,请指出各个部位的名称:A
问题4:开关有两个接线柱,电流表和电压表有三个接线柱,但每次将元件接入电路时只接
问题5:并联电路中的用电器工作时互不影响,若使滑动变阻器改变电路中的电流,应将其
问题6:若每次将滑动变阻器的两个接线柱接入电路,共有
问题7:通过探究可知,滑动变阻器是通过改变接入电路中电阻线的
问题8:如图所示是实验室常用的旋盘式电阻箱。面板上有两个接线柱,四个旋钮。各旋钮对应指示点的读数乘以面板上标记的倍数,然后相加就是两个接线柱间的电阻值。该电阻箱目前接入电路中的电阻值为
任务一 认识变阻器
如图所示是同学们利用铅笔芯制成的简易变阻器。请回答下列问题。
铅笔芯
问题1:保持左端的鳄鱼夹不动,将右侧的鳄鱼夹向左移动,铅笔芯接入电路中的长度变
短
,灯泡变亮
（选填“亮”或“暗”）。问题2:要想使灯泡变得最亮,应将右侧的鳄鱼夹移至
最左端
。问题3:如图所示是实验室常用的滑动变阻器,请指出各个部位的名称:A
接线柱
、B滑片
、C线圈
、D金属杆
、E瓷筒
。滑动变阻器在电路中的符号是,如果铭牌上标有“20 Ω 2 A”字样,其意义是滑动变阻器的最大电阻为20 Ω,允许通过的最大电流是2 A
。问题4:开关有两个接线柱,电流表和电压表有三个接线柱,但每次将元件接入电路时只接
两
个接线柱,由此可知,滑动变阻器接入电路中时也需要接入两
个接线柱。问题5:并联电路中的用电器工作时互不影响,若使滑动变阻器改变电路中的电流,应将其
串
联接入电路中,为使滑动变阻器保护电路,用前应将滑片置于阻值最大

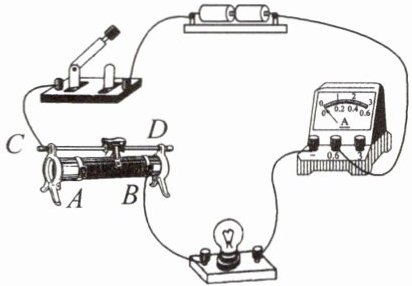

处。问题6:若每次将滑动变阻器的两个接线柱接入电路,共有
六
种接法,如图所示,能改变灯泡亮度和电流表示数的接法是将AD、AC、BD、BC
接入电路,将AB接入电路中,移动滑片看到的现象是灯泡不发光或发光很暗,电流表几乎没有示数
;将CD接入电路中,移动滑片看到的现象是灯泡很亮,电流表示数较大
。问题7:通过探究可知,滑动变阻器是通过改变接入电路中电阻线的
长度
来改变电阻
从而改变电流的。问题8:如图所示是实验室常用的旋盘式电阻箱。面板上有两个接线柱,四个旋钮。各旋钮对应指示点的读数乘以面板上标记的倍数,然后相加就是两个接线柱间的电阻值。该电阻箱目前接入电路中的电阻值为
2 029
Ω。答案
1. 短 亮
2. 最左端
3. 接线柱 滑片 线圈 金属杆 瓷筒 滑动变阻器的最大电阻为20 Ω,允许通过的最大电流是2 A
4. 两 两
5. 串 最大
6. 六 AD、AC、BD、BC 灯泡不发光或发光很暗,电流表几乎没有示数 灯泡很亮,电流表示数较大
7. 长度 电阻
8. 2 029
2. 最左端
3. 接线柱 滑片 线圈 金属杆 瓷筒 滑动变阻器的最大电阻为20 Ω,允许通过的最大电流是2 A
4. 两 两
5. 串 最大
6. 六 AD、AC、BD、BC 灯泡不发光或发光很暗,电流表几乎没有示数 灯泡很亮,电流表示数较大
7. 长度 电阻
8. 2 029
解析
【分析】
本题围绕变阻器的基础知识点展开，解题思路如下：1. 简易变阻器靠改变接入电阻丝长度改变电阻，鳄鱼夹左移时接入长度缩短，电阻减小，电流增大，灯泡变亮；2. 灯泡最亮需电流最大，对应接入电阻最小，即鳄鱼夹移至最左端；3. 滑动变阻器需掌握结构名称、电路符号及铭牌含义；4. 电学元件接入电路均接2个接线柱，滑动变阻器同理；5. 滑动变阻器需串联接入，使用前滑片放最大阻值处保护电路；6. 滑动变阻器4个接线柱共6种接法，“一上一下”接法能改变电阻，接全部电阻丝或金属杆时无法改变电阻；7. 滑动变阻器原理是改变接入电阻丝长度改变电阻；8. 电阻箱读数为各旋钮数值乘对应倍数之和。
【解析】
问题1：保持左端鳄鱼夹不动，右侧鳄鱼夹左移，铅笔芯接入电路长度变短，电阻变小，电路电流变大，灯泡变亮，故填“短”“亮”。
问题2：要使灯泡最亮，需电路电流最大，接入电阻最小，对应铅笔芯接入长度最短，故右侧鳄鱼夹移至最左端。
问题3：滑动变阻器各部位名称：A为接线柱、B为滑片、C为线圈、D为金属杆、E为瓷筒；电路符号为滑动变阻器标准符号；铭牌“20Ω 2A”表示滑动变阻器的最大电阻为20Ω，允许通过的最大电流为2A。
问题4：电学元件接入电路时每次接2个接线柱，滑动变阻器接入电路也需接2个接线柱。
问题5：滑动变阻器需串联接入电路才能改变电路电流；使用前应将滑片置于阻值最大处，起到保护电路的作用。
问题6：滑动变阻器4个接线柱两两组合共6种接法；能改变灯泡亮度和电流的是“一上一下”接法（AD、AC、BD、BC）；将AB接入电路时，全部电阻丝接入，电阻极大，电流极小，灯泡不发光或发光很暗，电流表几乎无示数；将CD接入电路时，金属杆接入，电阻为0，电流大，灯泡很亮，电流表示数较大。
问题7：滑动变阻器是通过改变接入电路中电阻线的长度来改变电阻，从而改变电路中的电流。
问题8：电阻箱读数为各旋钮指示数乘对应倍数之和，计算得2×1000 + 0×100 + 2×10 +9×1=2029Ω。
【答案】
1. 短 亮
2. 最左端
3. 接线柱 滑片 线圈 金属杆 瓷筒 滑动变阻器的最大电阻为20 Ω,允许通过的最大电流是2 A
4. 两 两
5. 串 最大
6. 六 AD、AC、BD、BC 灯泡不发光或发光很暗,电流表几乎没有示数 灯泡很亮,电流表示数较大
7. 长度 电阻
8. 2 029
【知识点】
滑动变阻器的使用；电阻箱的读数
【点评】
本题为电学基础练习题，全面考查变阻器的核心知识点，涵盖简易变阻器、滑动变阻器的结构、使用、原理及电阻箱读数，帮助学生巩固基础，难度适中。
【难度系数】
0.8
