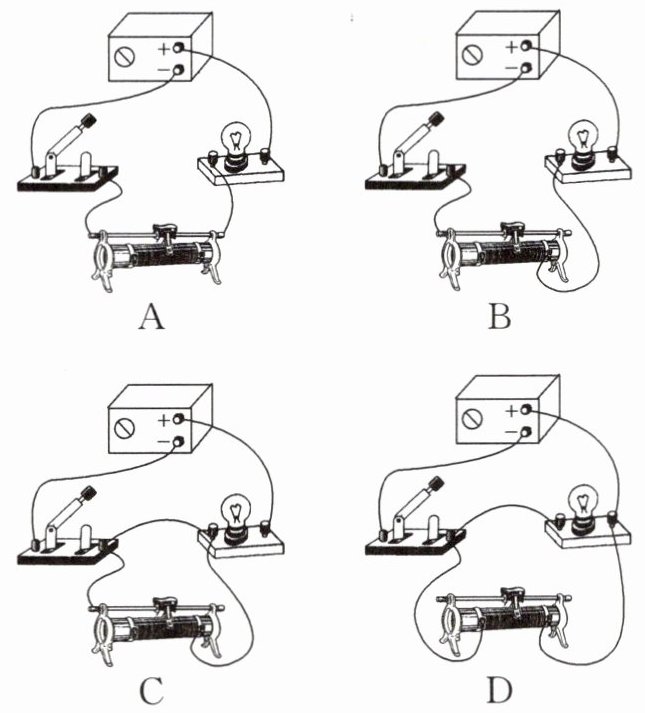

【应用1】电源电压恒定，闭合开关后，向左移动滑片能改变小灯泡亮度的电路是 （）

B 解析:根据滑动变阻器改变小灯泡亮度的要求:一要把滑动变阻器串联在被控电路中;二要把滑动变阻器的接线柱“一上一下”接入电路，故B符合题意。故选B。

【分析】
要解决本题，需明确滑动变阻器改变小灯泡亮度的核心条件：滑动变阻器需串联在电路中，且接线柱按“一上一下”原则接入电路，这样移动滑片才能改变接入电路的电阻，进而改变电路电流，实现改变小灯泡亮度的目的。接下来逐一分析各选项的电路连接是否符合要求。
【解析】
1. 选项A：滑动变阻器接入的是下方两个接线柱，此时滑动变阻器相当于定值电阻，移动滑片时接入电路的电阻不变，无法改变电路电流，不能改变小灯泡亮度，不符合要求。
2. 选项B：滑动变阻器按“一上一下”接线原则接入电路，且串联在电路中；闭合开关后，向左移动滑片时，滑动变阻器接入电路的电阻丝长度变长，电阻变大，电路电流变小，小灯泡亮度变暗，向右移动滑片则亮度变亮，能改变小灯泡亮度，符合要求。
3. 选项C：电路连接存在错误，滑动变阻器的接线方式无法正常改变接入电阻，且电路通路异常，不能改变小灯泡亮度，不符合要求。
4. 选项D：滑动变阻器接入的是上方两个接线柱，此时滑动变阻器相当于导线，电阻为0，移动滑片时接入电阻不变，电路电流不变，不能改变小灯泡亮度，不符合要求。
【答案】
B
【知识点】
滑动变阻器的使用；电路的连接
【点评】
本题考查滑动变阻器的正确使用，需牢记“一上一下接线、串联接入电路”的规则，是电学基础题型，需准确判断电路连接的合理性。
【难度系数】
0.6

【应用2】实验课上，老师给出的器材如图所示。
(1)要求移动滑动变阻器能改变小灯泡的亮度，请你用笔画线代替导线将实物图连接完整。
(2)想使小灯泡变亮，滑片应向(选填“A”或“B”)端移动，这时电流表的示数将。
特别提醒:滑动变阻器接入电路后，滑片距离下方接入电路的接线柱越近，滑动变阻器接入电路中的电阻越小，反之越大，即“近小远大”。

(1) 如图所示。
(2) A 变大
解析:(1)要求移动滑动变阻器能改变小灯泡的亮度,要把滑动变阻器串联在电路中,且“一上一下”接入电路。(2)想使小灯泡变亮,滑动变阻器接入电路的电阻变小,则滑片应向A端移动,这时电流表的示数将变大。

【分析】
要解决本题，需掌握滑动变阻器的使用规则：滑动变阻器需串联在电路中，采用“一上一下”接线才能改变电阻，进而改变电路电流以调节灯泡亮度；对于电路动态变化，需结合欧姆定律，根据灯泡亮度变化判断电流变化，再结合滑动变阻器“近小远大”的规律分析滑片移动方向。
【解析】
(1) 连接电路时，滑动变阻器应串联在电路中，已接入下方接线柱A，因此需将滑动变阻器上方的C或D接线柱与电路中的灯泡或电流表连接，使滑动变阻器“一上一下”接入电路，这样移动滑片可改变接入电阻，从而改变灯泡亮度，连接后的电路如图（id=1）所示。
(2) 小灯泡变亮，说明电路中电流变大，根据欧姆定律I=U/R，电源电压不变时，电路总电阻需变小。滑动变阻器接入电阻变小，结合“近小远大”规律，滑片应向靠近下方接入接线柱A的A端移动，此时滑动变阻器接入电阻减小，电路总电阻减小，电流增大，因此电流表示数变大。
【答案】
(1) 如图所示；(2) A；变大
【知识点】
滑动变阻器的使用、电路动态分析、欧姆定律
【点评】
本题考查滑动变阻器的正确连接及电路动态分析，是电学基础题型，需熟练掌握滑动变阻器的接线规则和电阻变化对电流的影响。
【难度系数】
0.6

任务二 多种多样的变阻器
在生活、生产和科学研究中，变阻器有广泛的应用。例如台灯亮度的变化、风扇转速的变化、电视声音的变化。实际电路中这些用来调节的变阻器称为电位器。如图所示是一种电位器，请回答下列问题。

问题1：A、B、C相当于滑动变阻器的，滑动端相当于，电阻体相当于。
问题2：接入电路的接线柱必须选择接线柱，将A、B接线柱接入电路中顺时针旋转滑动端，接入电路中的电阻；将B、C接线柱接入电路中顺时针旋转滑动端，接入电路中的电阻。若将同时接入电路中起不到改变电阻的作用。

1. 接线柱 滑片 线圈
2. B 增大 减小 AC

【分析】
要解决这道题，需先明确电位器与滑动变阻器的结构对应关系，再结合滑动变阻器“通过改变接入电路的电阻丝长度改变电阻”的工作原理分析：滑动变阻器由接线柱、滑片、电阻丝组成，对应电位器的A、B、C为接线柱，滑动端相当于滑片，电阻体相当于电阻丝；接入电路时需接滑片对应的接线柱，再根据滑动端旋转方向判断接入电阻的长度变化，进而确定电阻大小，若接两个固定接线柱则无法改变电阻。
【解析】
问题1：滑动变阻器的组成部件为接线柱、滑片、电阻丝，对应电位器的A、B、C是接线柱，滑动端相当于滑片，电阻体相当于线圈（电阻丝），故依次对应填空。
问题2：滑动变阻器接入电路需选择“一上一下”接线，电位器中B是滑片的接线柱，因此接入电路必须选择B接线柱；将A、B接入时，顺时针旋转滑动端，A到滑动端的电阻体长度变长，接入电阻增大；将B、C接入时，顺时针旋转滑动端，C到滑动端的电阻体长度变短，接入电阻减小；若将A、C同时接入，整个电阻体全部接入电路，电阻不变，无法起到改变电阻的作用。
【答案】
1. 接线柱 滑片 线圈
2. B 增大 减小 AC
【知识点】
变阻器（电位器）、滑动变阻器原理
【点评】
本题考查电位器与滑动变阻器的对应关系及工作原理，核心是理解“改变接入电阻长度改变电阻”的规律，需结合结构分析接线柱接入后的电阻变化，难度适中。
【难度系数】
0.5

【应用3】物理实践活动小组利用旋钮变阻器
自制了一款调光灯。如图所示，图中O、E、F、M、N为接线柱。下列说法正确的是 （）


A.旋钮变阻器通过改变电阻丝的横截面积改变电流
B.分别连接ME、NO，闭合开关，顺时针旋转旋钮滑片，灯泡变亮
C.分别连接MO、NF，闭合开关，逆时针旋转滑片，灯泡变暗
D.旋钮变阻器正确接入电路后与灯泡并联

3. C 解析:旋钮变阻器是通过改变接入电路中电阻丝的长度来改变电阻的,而不是改变电阻丝的横截面积,故A错误;如果将ME、NO接入电路,顺时针旋转旋钮滑片,接入电路中的电阻丝长度变长,电阻变大,灯泡将变暗,故B错误;如果将MO、NF接入电路,逆时针旋转旋钮滑片,接入电路中的电阻丝长度变长,电阻变大,灯泡将变暗,故C正确;旋钮变阻器串联在电路中能改变电路中电流的大小,所以题图中旋钮变阻器应与灯泡串联,故D错误;故选C。

【分析】
本题考查旋钮变阻器的工作原理及电路连接的知识。首先明确旋钮变阻器的工作原理是通过改变接入电路中电阻丝的长度来改变电阻，进而改变电路电流；再逐一分析每个选项的电路连接和电阻变化对灯泡亮度的影响，判断选项正误。
【解析】
1. 分析选项A：旋钮变阻器的工作原理是改变接入电路中电阻丝的长度来改变电阻，并非改变电阻丝的横截面积，因此A错误。
2. 分析选项B：连接ME、NO时，接入电路的是E到旋钮滑片的电阻丝；顺时针旋转旋钮滑片，E到滑片的电阻丝长度变长，接入电阻变大，电路电流变小，灯泡会变暗，而非变亮，因此B错误。
3. 分析选项C：连接MO、NF时，接入电路的是M到旋钮滑片的电阻丝；逆时针旋转旋钮滑片，M到滑片的电阻丝长度变长，接入电阻变大，电路电流变小，灯泡变暗，因此C正确。
4. 分析选项D：旋钮变阻器需与灯泡串联，才能通过改变电阻调整电路电流，实现调光作用；若与灯泡并联，无法改变灯泡所在支路的电流，不能调光，因此D错误。
综上，正确选项为C。
【答案】
C
【知识点】
滑动变阻器原理、电路连接
【点评】
本题结合旋钮变阻器考查滑动变阻器的工作原理和电路连接的应用，需明确变阻器接入电路的电阻变化规律，以及电阻对电路电流、灯泡亮度的影响，属于中等难度的电路分析题。
【难度系数】
0.5
