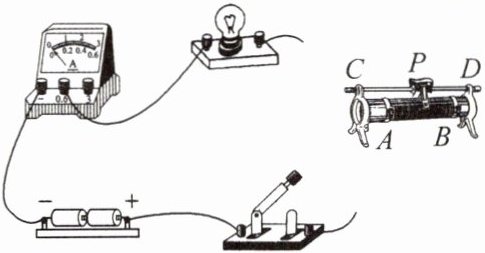

1. 在“用滑动变阻器改变灯泡的亮度”的实验课上，老师给出的实验器材如图所示。闭合开关后，将滑片P向右滑动时，灯泡变亮，连入电路中的接线柱应是（
A.A和B
B.C和B
C.A和D
D.C和D
B
）A.A和B
B.C和B
C.A和D
D.C和D
答案
1. B
解析
【分析】
要解决这个问题，需明确两点：①灯泡变亮说明电路中电流变大，根据欧姆定律，电源电压不变时，电路总电阻需变小；②滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，接线规则为“一上一下”，接入电阻丝的长度由下方接线柱决定，滑片靠近下方接线柱时，接入电阻变小，反之变大。结合题目要求，滑片P向右滑动时灯泡变亮，需判断滑动变阻器的接线柱组合。
【解析】
1. 灯泡变亮→电路电流变大→滑动变阻器接入电路的电阻变小（电源电压不变，由$I=\frac{U}{R}$可知）；
2. 滑动变阻器接线需“一上一下”：若下方接线柱接B，滑片P向右滑动时，接入的电阻丝是B到P的部分，滑片右移，B到P的长度变短，电阻变小，符合电阻变小的要求；
3. 上方接线柱可接C或D，结合选项，选项B为C和B，满足条件。
【答案】
B
【知识点】
滑动变阻器的使用、欧姆定律、电路连接
【点评】
本题考查滑动变阻器的正确使用，需掌握其接线规则和电阻变化的判断方法，属于电学基础题，难度适中。
【难度系数】
0.6
要解决这个问题，需明确两点：①灯泡变亮说明电路中电流变大，根据欧姆定律，电源电压不变时，电路总电阻需变小；②滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，接线规则为“一上一下”，接入电阻丝的长度由下方接线柱决定，滑片靠近下方接线柱时，接入电阻变小，反之变大。结合题目要求，滑片P向右滑动时灯泡变亮，需判断滑动变阻器的接线柱组合。
【解析】
1. 灯泡变亮→电路电流变大→滑动变阻器接入电路的电阻变小（电源电压不变，由$I=\frac{U}{R}$可知）；
2. 滑动变阻器接线需“一上一下”：若下方接线柱接B，滑片P向右滑动时，接入的电阻丝是B到P的部分，滑片右移，B到P的长度变短，电阻变小，符合电阻变小的要求；
3. 上方接线柱可接C或D，结合选项，选项B为C和B，满足条件。
【答案】
B
【知识点】
滑动变阻器的使用、欧姆定律、电路连接
【点评】
本题考查滑动变阻器的正确使用，需掌握其接线规则和电阻变化的判断方法，属于电学基础题，难度适中。
【难度系数】
0.6
2. 如图是自动测定油箱内油量的装置，当油位上升时，关于油量表和$R_1$接入电路中的电阻情况，下列说法正确的是 （
A.油量表相当于电流表，$R_1$接入电路的电阻变大
B.油量表相当于电流表，$R_1$接入电路的电阻变小
C.油量表相当于电压表，$R_1$接入电路的电阻变大
D.油量表相当于电压表，$R_1$接入电路的电阻变小
B
）A.油量表相当于电流表，$R_1$接入电路的电阻变大
B.油量表相当于电流表，$R_1$接入电路的电阻变小
C.油量表相当于电压表，$R_1$接入电路的电阻变大
D.油量表相当于电压表，$R_1$接入电路的电阻变小
答案
2. B
解析
【分析】
要解决这道题，分两步思考：第一步，判断油量表的类型：电流表串联在电路中，电压表并联在电路中，图中油量表串联在电路里，因此油量表相当于电流表，可先排除C、D选项；第二步，分析油位上升时R₁接入电阻的变化：油位上升时，浮标上浮，通过杠杆带动滑动变阻器R₁的滑片移动，使得R₁接入电路的电阻丝长度变短，接入电路的电阻变小，由此确定正确选项。
【解析】
1. 判断油量表类型：电流表需串联在电路中，电压表需并联在电路中，题图中油量表串联在电路内，因此油量表相当于电流表，排除C、D选项；
2. 分析R₁接入电阻：当油位上升时，浮标上浮，带动滑动变阻器R₁的滑片向R₁的下端移动，R₁接入电路的电阻丝长度减小，因此R₁接入电路的电阻变小，对应选项B。
【答案】
B
【知识点】
滑动变阻器的使用、电流表的连接
【点评】
本题结合实际油量测量装置，考查滑动变阻器的工作原理和电表的判断，属于基础电路应用题，难度较低，需掌握电表的连接特点和滑动变阻器电阻变化的判断方法。
【难度系数】
0.7
要解决这道题，分两步思考：第一步，判断油量表的类型：电流表串联在电路中，电压表并联在电路中，图中油量表串联在电路里，因此油量表相当于电流表，可先排除C、D选项；第二步，分析油位上升时R₁接入电阻的变化：油位上升时，浮标上浮，通过杠杆带动滑动变阻器R₁的滑片移动，使得R₁接入电路的电阻丝长度变短，接入电路的电阻变小，由此确定正确选项。
【解析】
1. 判断油量表类型：电流表需串联在电路中，电压表需并联在电路中，题图中油量表串联在电路内，因此油量表相当于电流表，排除C、D选项；
2. 分析R₁接入电阻：当油位上升时，浮标上浮，带动滑动变阻器R₁的滑片向R₁的下端移动，R₁接入电路的电阻丝长度减小，因此R₁接入电路的电阻变小，对应选项B。
【答案】
B
【知识点】
滑动变阻器的使用、电流表的连接
【点评】
本题结合实际油量测量装置，考查滑动变阻器的工作原理和电表的判断，属于基础电路应用题，难度较低，需掌握电表的连接特点和滑动变阻器电阻变化的判断方法。
【难度系数】
0.7

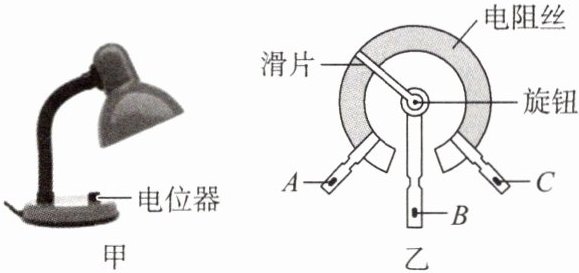

3. 如图，甲为调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析正确的是（
A.电位器应该与调光台灯的灯泡并联
B.若将A、C接入电路，顺时针旋转滑片，灯泡变暗
C.若将A、B接入电路，顺时针旋转滑片，灯泡变亮
D.若将B、C接入电路，顺时针旋转滑片，灯泡变亮
D
）A.电位器应该与调光台灯的灯泡并联
B.若将A、C接入电路，顺时针旋转滑片，灯泡变暗
C.若将A、B接入电路，顺时针旋转滑片，灯泡变亮
D.若将B、C接入电路，顺时针旋转滑片，灯泡变亮
答案
3. D 解析:用电位器调节灯泡亮度,应将电位器与灯泡串联,通过调节滑片位置改变电位器接入电路的电阻,从而调节电路中的电流,故A错误;由题图乙知,将A、C接入电路,滑片无论向哪个方向调节,电位器接入电路的阻值不变,不能调节灯泡的亮度,故B错误;若将A、B接入电路,滑片左边的电阻丝接入电路,即滑片顺时针转动时,电阻变大,灯泡变暗,故C错误;将B、C接入电路,顺时针旋转滑片,电位器接入电路的阻值变小,电路中的电流变大,灯泡变亮,故D正确。故选D。
解析
【分析】
要解决这道题，需明确电位器（滑动变阻器）的工作原理：电位器通过改变接入电路的电阻丝长度改变电阻，从而调节电路电流，需与灯泡串联才能实现调光。解题时逐个分析选项：先判断电位器的连接方式是否正确，再针对不同接线柱接入电路的情况，分析滑片转动时接入电阻的变化，进而判断灯泡亮度的变化。
【解析】
1. 分析选项A：电位器调节灯泡亮度需要改变电路中的电流，根据电路知识，只有将电位器与灯泡串联才能改变电流；若电位器与灯泡并联，灯泡两端电压不变，电流不变，无法调节亮度，故A错误。
2. 分析选项B：将A、C接入电路时，电位器的整个电阻丝全部接入电路，滑片移动不会改变接入电阻的大小，电路电流不变，灯泡亮度无法调节，故B错误。
3. 分析选项C：将A、B接入电路时，接入电路的是滑片到A的电阻丝；顺时针旋转滑片，滑片到A的电阻丝长度变长，接入电阻变大，电路电流变小，灯泡变暗，故C错误。
4. 分析选项D：将B、C接入电路时，接入电路的是滑片到C的电阻丝；顺时针旋转滑片，滑片到C的电阻丝长度变短，接入电阻变小，电路电流变大，灯泡变亮，故D正确。
【答案】
D
【知识点】
滑动变阻器的应用；电路的连接；电路动态分析
【点评】
本题考查电位器在调光台灯中的实际应用，核心是掌握滑动变阻器的接线规则，结合电阻变化对电流的影响判断灯泡亮度变化，属于基础电路动态分析题，需准确分析每个接线柱对应的电阻丝接入情况。
【难度系数】
0.6
要解决这道题，需明确电位器（滑动变阻器）的工作原理：电位器通过改变接入电路的电阻丝长度改变电阻，从而调节电路电流，需与灯泡串联才能实现调光。解题时逐个分析选项：先判断电位器的连接方式是否正确，再针对不同接线柱接入电路的情况，分析滑片转动时接入电阻的变化，进而判断灯泡亮度的变化。
【解析】
1. 分析选项A：电位器调节灯泡亮度需要改变电路中的电流，根据电路知识，只有将电位器与灯泡串联才能改变电流；若电位器与灯泡并联，灯泡两端电压不变，电流不变，无法调节亮度，故A错误。
2. 分析选项B：将A、C接入电路时，电位器的整个电阻丝全部接入电路，滑片移动不会改变接入电阻的大小，电路电流不变，灯泡亮度无法调节，故B错误。
3. 分析选项C：将A、B接入电路时，接入电路的是滑片到A的电阻丝；顺时针旋转滑片，滑片到A的电阻丝长度变长，接入电阻变大，电路电流变小，灯泡变暗，故C错误。
4. 分析选项D：将B、C接入电路时，接入电路的是滑片到C的电阻丝；顺时针旋转滑片，滑片到C的电阻丝长度变短，接入电阻变小，电路电流变大，灯泡变亮，故D正确。
【答案】
D
【知识点】
滑动变阻器的应用；电路的连接；电路动态分析
【点评】
本题考查电位器在调光台灯中的实际应用，核心是掌握滑动变阻器的接线规则，结合电阻变化对电流的影响判断灯泡亮度变化，属于基础电路动态分析题，需准确分析每个接线柱对应的电阻丝接入情况。
【难度系数】
0.6
