1. 如图所示的电路中,有两个小灯泡、两个电表(电流表或电压表),请在图中$◯$内填入合适的元件,要求开关闭合时两灯均能发光,且两电表的示数均不为0,则下列安排符合要求的是（）


A.$a$ 为小灯泡,$b$ 为电流表,$c$ 为电压表
B.$a$ 为电流表,$b$ 为小灯泡,$c$ 为电压表
C.$a$ 为电压表,$b$ 为电流表,$c$ 为小灯泡
D.$a$ 为小灯泡,$b$ 为电压表,$c$ 为电流表

1. B 提示:若a为小灯泡,b为电流表,c为电压表,开关闭合后,b接在了电源的两端,电源短路;若a为电流表,b为小灯泡,c为电压表,开关闭合后,为并联电路,电压表测电源电压,电流表测原来小灯泡所在支路的电流,两灯都发光;若a为电压表,b为电流表,c为小灯泡,开关闭合后,b接在电源两端,电源短路;若a为小灯泡,b为电压表,c为电流表,开关闭合后,原来的小灯泡短路,只有新接的小灯泡发光。

【分析】
要解决本题，需明确：电流表相当于导线，串联在电路中；电压表相当于开路，并联在电路中。解题思路是逐个分析选项，判断开关闭合后是否满足“两灯均发光、两电表示数均不为0、无电源短路”的条件，从而选出正确选项。
【解析】
对各选项逐一分析：
选项A：若a为小灯泡，b为电流表，c为电压表。开关闭合后，b电流表直接连接在电源两端，造成电源短路，不符合要求，排除A。
选项B：若a为电流表，b为小灯泡，c为电压表。开关闭合后，电路为并联电路：原有的小灯泡与b小灯泡并联，电流表a测其中一条支路的电流，电压表c测电源电压，两灯均发光，电流表和电压表均有示数，符合要求。
选项C：若a为电压表，b为电流表，c为小灯泡。开关闭合后，b电流表直接连接在电源两端，造成电源短路，不符合要求，排除C。
选项D：若a为小灯泡，b为电压表，c为电流表。开关闭合后，原有的小灯泡被短路，只有a小灯泡发光，不满足两灯均发光的条件，排除D。
综上，正确答案为B。
【答案】B
【知识点】电路连接、电流表与电压表的使用
【点评】本题考查电路的分析判断，核心是掌握电流表和电压表的特性，能准确识别电路是否短路、用电器是否正常工作，是电路部分的基础题型，需熟练掌握。
【难度系数】0.5

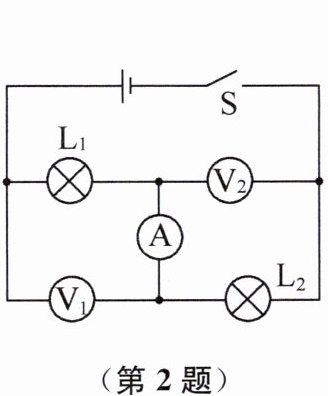

2. (2025·南通海门期中)如图所示,开关S闭合时,电压表$\mathrm{V}_{1}$的读数为4 V,电压表$\mathrm{V}_{2}$的读数为6 V。如果把电压表$\mathrm{V}_{1}$换成电流表$\mathrm{A}_{1}$,电压表$\mathrm{V}_{2}$换成电流表$\mathrm{A}_{2}$,电流表$\mathrm{A}$换成电压表$\mathrm{V}$,则电压表$\mathrm{V}$的示数为（）

A.10 V
B.6 V
C.4 V
D.2 V

2. A 提示:图中两灯泡串联,电压表V₁测灯L₁两端电压,电压表V₂测灯L₂两端电压,电源电压U=U₁+U₂=4 V+6 V=10 V;若把电压表V₁换成电流表A₁,电压表V₂换成电流表A₂,电流表A换成电压表V,此时两灯并联,电流表A₁测灯L₂的电流,电流表A₂测灯L₁的电流,电压表V测电源电压,则此时电压表V的示数为10 V。

【分析】
先分析原电路：开关闭合时，判断电路为串联，明确各电压表的测量对象；再分析更换电表后的电路：利用电流表相当于导线、电压表相当于开路的特性，重新判断电路连接方式，确定更换后电压表的测量对象，结合电源电压不变推导结果。
【解析】
1. 原电路分析：开关S闭合后，L₁与L₂串联，电压表V₁并联在L₁两端，测L₁的电压U₁=4V；电压表V₂并联在L₂两端，测L₂的电压U₂=6V。根据串联电路电压规律，电源电压U=U₁+U₂=4V+6V=10V。
2. 更换电表后分析：将V₁换成电流表A₁，V₂换成电流表A₂，电流表A换成电压表V。此时电流表相当于导线，电压表相当于开路，因此L₁与L₂并联；电流表A₁测L₂支路电流，电流表A₂测L₁支路电流，电压表V并联在电源两端，测电源电压，所以电压表V的示数等于电源电压10V。
【答案】
A
【知识点】
串联电路电压规律；并联电路特点；电表的使用
【点评】
本题考查电路串并联判断及电表的作用，需先明确原电路的连接和电压关系，再根据电流表、电压表的特性分析更换后的电路，关键是准确判断电表更换后电路的连接方式和测量对象，难度适中。
【难度系数】
0.5

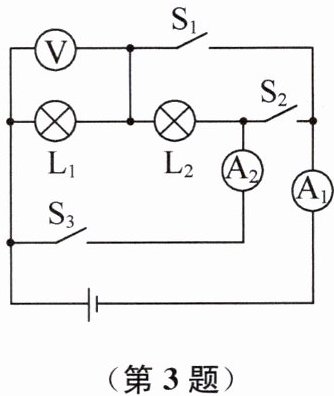

3.（2024·南通如东期中）如图所示，电源电压保持不变。灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是两个不同规格的小灯泡。只闭合开关$\mathrm{S}_{1}$时，电压表的示数为3 V；只闭合开关$\mathrm{S}_{2}$时，电压表的示数为1.2 V；只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，两电流表的示数分别为0.46 A、0.18 A。下列说法正确的是（）

A.电源电压为4.2 V
B.只闭合开关$\mathrm{S}_{2}$时，灯$\mathrm{L}_{2}$两端的电压为1.2 V
C.只闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，通过灯$\mathrm{L}_{1}$的电流为0.28 A
D.开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$都闭合时，灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压均为3 V

3. C 提示:只闭合开关S₁时,仅灯L₁工作,电压表测灯L₁两端电压即电源电压,U=3 V;只闭合开关S₂时,灯L₁和L₂串联,电压表测灯L₁两端电压,U₁=1.2 V,灯L₂两端的电压U₂=U-U₁=3 V-1.2 V=1.8 V;只闭合开关S₁、S₃时,灯L₁和L₂并联,电流表A₁测干路电流,I=0.46 A,电流表A₂测灯L₂的电流,I₂=0.18 A,通过灯L₁的电流I₁=I-I₂=0.46 A-0.18 A=0.28 A;开关S₁、S₂、S₃都闭合时,会造成电源短路。

【分析】
要解决此题，需先分析不同开关闭合时的电路连接方式，明确电压表、电流表的测量对象，再结合串并联电路的电流、电压规律逐一判断选项：
1. 只闭合S₁时，电路为L₁的简单电路，电压表测L₁两端电压，此时电压等于电源电压；
2. 只闭合S₂时，L₁与L₂串联，电压表测L₁两端电压，根据串联电路电压规律可求L₂两端电压；
3. 只闭合S₁、S₃时，L₁与L₂并联，电流表A₁测干路电流，A₂测L₂的电流，根据并联电路电流规律可求L₁的电流；
4. 三个开关都闭合时，会造成电源短路，据此判断选项。
【解析】
选项A：只闭合S₁时，电路为L₁的简单电路，电压表测L₁两端电压，即电源电压，所以电源电压U=3V，A选项说电源电压为4.2V，错误；
选项B：只闭合S₂时，L₁与L₂串联，电压表测L₁两端电压U₁=1.2V，根据串联电路总电压等于各部分电压之和，L₂两端电压U₂=U-U₁=3V-1.2V=1.8V，B选项说L₂两端电压为1.2V，错误；
选项C：只闭合S₁、S₃时，L₁与L₂并联，电流表A₁测干路电流I=0.46A，电流表A₂测L₂的电流I₂=0.18A，根据并联电路干路电流等于各支路电流之和，通过L₁的电流I₁=I-I₂=0.46A-0.18A=0.28A，正确；
选项D：开关S₁、S₂、S₃都闭合时，电源两极直接被导线连通，造成电源短路，灯L₁、L₂都不工作，D选项错误。
【答案】
C
【知识点】
电路分析、串并联电流规律、串并联电压规律
【点评】
本题通过开关通断变化考查电路动态分析，需准确识别不同状态下的电路连接方式及电表测量对象，结合串并联电路规律判断，是电学基础题型，需熟练掌握电路分析方法。
【难度系数】
0.5

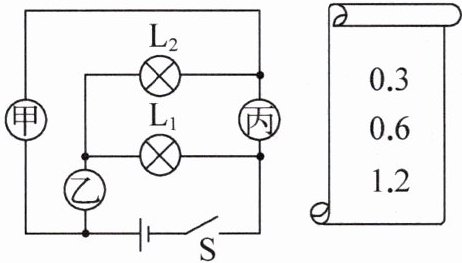

4.（2025·徐州铜山阶段检测）如图所示，开关S闭合时，规格相同的灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，下列说法正确的是（）


A.若$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，甲、乙、丙示数分别为$0.6\ \mathrm{V}$，$1.2\ \mathrm{A}$，$0.3\ \mathrm{A}$
B.若$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，且电源电压为$1.2\ \mathrm{V}$，则通过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的电流分别为$0.3\ \mathrm{A}$、$0.6\ \mathrm{A}$
C.若$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联，且电路中的电流为$0.6\ \mathrm{A}$，则$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端的电压分别为$0.3\ \mathrm{V}$、$1.2\ \mathrm{V}$
D.若$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联，甲、乙、丙示数可能分别为$0.3\ \mathrm{A}$、$0.6\ \mathrm{V}$、$1.2\ \mathrm{V}$

4. D 提示:L₁和L₂并联,则乙、丙为电流表,乙表测干路电流,丙表测L₂支路电流,两灯泡规格相同,则通过两灯泡的电流相等,通过乙表的电流是丙表的两倍;L₁和L₂串联,甲为电流表、乙和丙为电压表,两灯泡规格相同,L₁、L₂两端的电压相同,乙表测L₂的电压,丙表测两灯泡的电压,则丙表示数是乙表的两倍。

【分析】
要解答本题，需先根据串并联电路的特点，结合电流表（串联在电路中，相当于导线）和电压表（并联在电路中，相当于开路）的作用，判断甲、乙、丙三个电表的类型；再利用串并联电路的电流、电压规律，结合两灯规格相同（电阻相同）的条件，逐一分析选项。分两种核心情况：①L₁、L₂并联时，乙为电流表测干路电流，丙为电流表测支路电流，甲为电压表测电源电压；②L₁、L₂串联时，甲为电流表测电路电流，乙为电压表测L₂电压，丙为电压表测总电压。
【解析】
1. 明确串并联下的电表与规律：
并联时：电流分两条支路，乙表是干路电流表，丙表是L₂支路电流表，甲表是电压表测电源电压。因两灯规格相同，并联时电压相等，故通过两灯电流相等，干路电流（乙的示数）是支路电流（丙的示数）的2倍，甲的示数等于电源电压。
串联时：电流只有一条路径，甲表是串联电流表，乙表是L₂两端电压表，丙表是总电压电压表。因两灯规格相同，串联时电流相等，故两灯电压相等，总电压（丙的示数）是L₂电压（乙的示数）的2倍，甲的示数为电路电流。
2. 逐一分析选项：
A选项：并联时乙的示数应为丙的2倍，但A中乙1.2A、丙0.3A，倍数为4，不符合规律，错误。
B选项：并联时两灯规格相同，电流应相等，但B中电流为0.3A和0.6A，不相等，错误。
C选项：串联时两灯电压应相等，但C中电压为0.3V和1.2V，不相等，错误。
D选项：串联时，甲为电流表（0.3A，电路电流），乙为电压表（0.6V，L₂电压），丙为电压表（1.2V，总电压），总电压是乙的2倍，符合两灯规格相同的串联电压规律，正确。
【答案】
D
【知识点】
串并联电流规律；串并联电压规律；电表的使用
【点评】
本题需先判断电表类型，再结合串并联电路的电流、电压规律分析，隐含“两灯规格相同”的条件是解题关键，需注意电流表和电压表的作用区别，属于中等难度的电路分析题。
【难度系数】
0.5

5. 如图所示电路中,甲、乙、丙处分别接入电流表或电压表。如果两灯并联,甲应接,乙应接,丙应接;如果一个灯丝断了,丙表的示数(填“变大”“变小”或“不变”)。

5. 电流表 电压表 电流表 变小
提示:要使两灯并联,甲处应接电流表,乙处应接电压表,丙处应接电流表。丙表测干路的电流,若一个灯丝断了,少了一条支路,则丙表的示数会变小。

【分析】
要解决本题，需明确电流表串联在电路中、电压表并联在电路中的特点，结合并联电路的要求分析电表类型：
1. 使两灯并联，需让电流从电源流出后分成两条独立支路，分别通过两个灯泡。电流表相当于导线，电压表相当于开路，据此判断甲、乙、丙的电表：
甲处若为电流表，可连通左、右节点，让右灯的右端能连接到电源正极侧；
乙处若为电压表，相当于开路，不会造成短路，同时能让右灯的右端连接到电源负极侧；
丙处若为电流表，可让中间节点连接到电源负极，使左灯的右端通过丙连接到负极，这样两个灯泡各自形成独立支路，实现并联。
2. 丙表测干路电流，当一个灯丝断了，支路减少，总电流会减小，据此判断丙表的示数变化。
【解析】
1. 判断两灯并联时的电表类型：
要使两灯并联，电流分为两条支路：
左灯支路：电源正极→左节点→左灯→中间节点→丙→开关→电源负极；
右灯支路：电源正极→左节点→甲→右节点→右灯→中间节点→？修正后，右灯支路为：电源正极→左节点→甲→右节点→乙→电源负极，而中间节点通过丙连接电源负极，此时左灯两端为左节点（正极）和中间节点（负极），右灯两端为右节点（正极，与左节点连通）和中间节点（负极），两灯并联。因此甲接电流表，乙接电压表，丙接电流表。
2. 判断灯丝断后丙表的示数：
丙表测干路电流，干路电流等于各支路电流之和。若一个灯丝断了，该支路电流消失，总电流减小，因此丙表的示数变小。
【答案】
电流表 电压表 电流表 变小
【知识点】
并联电路特点、电流表使用、电压表使用
【点评】
本题考查并联电路的判断及电表的使用，核心是明确电流表串联、电压表并联的规则，结合电路路径分析电表类型，理解干路电流与支路电流的关系，属于电路基础应用类题目。
【难度系数】
0.5

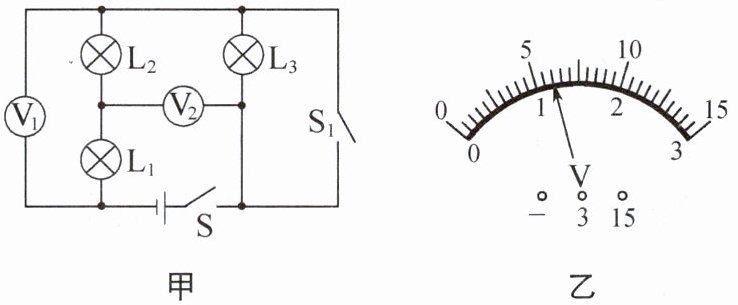

6.（2025·南京建邺期中）如图甲所示的电路中，电源电压不变，各元件完好。闭合开关$\mathrm{S}$、$\mathrm{S}_{1}$，灯
发光，电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$的指针偏转均如图乙所示，则电源电压为$\mathrm{V}$；再断开开关$\mathrm{S}_{1}$，电压表$\mathrm{V}_{1}$的示数变化了$1\ \mathrm{V}$，此时灯泡$\mathrm{L}_{3}$两端的电压为$\mathrm{V}$。若用电流表$\mathrm{A}_{1}$和$\mathrm{A}_{2}$分别替换电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$，仅闭合开关$\mathrm{S}$，电流表$\mathrm{A}_{1}$的示数为$1.6\ \mathrm{A}$，$\mathrm{A}_{2}$的示数为$1\ \mathrm{A}$，若通过灯泡$\mathrm{L}_{2}$和$\mathrm{L}_{3}$的电流相等，则通过灯泡$\mathrm{L}_{1}$的电流为$\mathrm{A}$。

6. $\mathrm{L}_{1}$、$\mathrm{L}_{2}$ 6 1 0.2 提示:闭合开关S、S₁时,灯泡L₁与L₂串联发光,电压表V₁测灯泡L₁与L₂的总电压,即电源电压,电压表V₂测灯泡L₂的电压,故电压表V₂选用的是0~3 V量程,示数为1.2 V,即灯泡L₂两端电压为1.2 V,电压表V₁选用的是0~15 V的量程,示数为6 V,即电源电压为6 V。再断开开关S₁,灯泡L₁、L₂、L₃串联,电压表V₁测灯泡L₁与L₂的总电压,示数变化1 V,即示数减小了1 V,减小的示数即灯泡L₃两端的电压,故灯泡L₃两端的电压为1 V。用电流表A₁和A₂分别替换电压表V₁和V₂,仅闭合开关S,灯泡L₁、L₂、L₃并联,电流表A₁测通过灯泡L₂和L₃的总电流,有I₂+I₃=1.6 A,电流表A₂测量通过灯泡L₁和L₂的总电流,有I₁+I₂=1 A,因I₂=I₃,得I₂=I₃=0.8 A,I₁=1 A-0.8 A=0.2 A。

【分析】
要解决此题，需分步骤分析不同开关状态下的电路结构，明确电表的测量对象，结合串并联电路的电流、电压规律计算：
1. 闭合S、S₁时，判断电路连接：S₁闭合会短路L₃，电流路径为电源→S→L₁→L₂→S₁→电源，故L₁、L₂串联发光，L₃不发光；此时V₁测L₁与L₂的总电压（电源电压），V₂测L₂两端电压。
2. 两电压表指针偏转相同，说明量程不同：V₁用0~15V量程，分度值0.5V，读数为6V（电源电压）；V₂用0~3V量程，分度值0.1V，读数为1.2V（L₂两端电压）。
3. 断开S₁后，L₁、L₂、L₃串联，V₁仍测L₁与L₂的总电压，示数比原来减小1V，根据串联电压规律，减小的电压即为L₃两端的电压，故L₃电压为1V。
4. 替换电表为电流表，仅闭合S时，三灯并联：A₁测L₂、L₃的总电流（I₂+I₃=1.6A），A₂测L₁、L₂的总电流（I₁+I₂=1A）；已知I₂=I₃，联立得I₂=I₃=0.8A，进而算出I₁=0.2A。
【解析】
1. 闭合开关S、S₁时：
电路分析：S₁闭合后，L₃被短路，电流依次经过L₁、L₂，因此L₁、L₂发光，L₃不发光。
电表测量：电压表V₁测L₁和L₂的总电压（即电源电压），电压表V₂测L₂两端的电压。
量程与读数：两表指针偏转角度相同，说明量程不同，V₁选用0~15V量程，分度值0.5V，示数为6V，即电源电压U=6V；V₂选用0~3V量程，分度值0.1V，示数为1.2V。
2. 断开S₁后：
电路变为L₁、L₂、L₃串联，V₁仍测L₁与L₂的总电压，示数比原来减小1V。根据串联电路总电压等于各部分电压之和，减小的电压就是L₃两端的电压，故L₃两端电压U₃=1V。
3. 替换电表为电流表，仅闭合S时：
电路为L₁、L₂、L₃并联，电流表A₁测L₂和L₃的总电流，即I₂+I₃=1.6A；电流表A₂测L₁和L₂的总电流，即I₁+I₂=1A。已知通过L₂和L₃的电流相等（I₂=I₃），代入得I₂=I₃=0.8A，因此通过L₁的电流I₁=1A - I₂=1A -0.8A=0.2A。
【答案】
L₁、L₂；6；1；0.2
【知识点】
串联电路电压规律、并联电路电流规律、电表的使用
【点评】
本题综合考查了串并联电路的电流、电压规律，以及不同开关状态下的电路分析，需准确判断电表测量对象和电路连接方式，是电学综合题的典型题型，注重对基础规律的应用能力考查。
【难度系数】
0.5
