9. 在如图所示的电路中,闭合开关S后,会产生的结果是 （
A.灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都亮
B.灯$\mathrm{L}_{2}$亮,$\mathrm{L}_{1}$不亮
C.电源被烧坏
D.两灯全被烧坏
C
）A.灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都亮
B.灯$\mathrm{L}_{2}$亮,$\mathrm{L}_{1}$不亮
C.电源被烧坏
D.两灯全被烧坏
答案
9. C 解析:由题图可知,当开关闭合时,导线将电源两极直接相连,导致电源短路,所以两个灯泡均不亮,并且完好无损,但电源会被烧坏.
解析
【分析】
拿到这道题我们可以分两步推导：第一步先观察开关断开时的电路状态，此时L₁和L₂并联在电源两端，两个灯泡都可以正常工作；第二步分析闭合开关S后的电流路径，会发现开关S的两端直接连接了电源的正负极，电流会优先走几乎无电阻的开关路径，完全不经过两个灯泡，形成电源短路。接下来推导短路的后果：因为电流没有流经L₁、L₂，两个灯泡都没有电流通过，既不会发光也不会被烧坏，但此时电路中电流极大，会直接损坏电源，最后对照选项就能选出正确答案。
【解析】
由题图电路可知，闭合开关S后，相当于用导线直接将电源的正、负极相连，没有经过任何用电器，发生电源短路：
1. 电流不会流经灯泡L₁和L₂，因此两灯都没有电流通过，都不发光，也不会被烧坏；
2. 电源短路时电路中的电流远大于正常工作电流，会导致电源被烧坏。
对照选项可知A、B、D的描述均不符合实际情况，只有C的描述正确。
【答案】
C
【知识点】
电源短路，并联电路
【点评】
本题重点考察对电源短路现象的理解，很多同学容易误区认为短路会烧坏灯泡，实际上电源短路时电流不经过灯泡，灯泡本身是完好的，过大的电流只会直接损坏电源，要注意区分电源短路和用电器短路的不同影响。
【难度系数】
0.7
拿到这道题我们可以分两步推导：第一步先观察开关断开时的电路状态，此时L₁和L₂并联在电源两端，两个灯泡都可以正常工作；第二步分析闭合开关S后的电流路径，会发现开关S的两端直接连接了电源的正负极，电流会优先走几乎无电阻的开关路径，完全不经过两个灯泡，形成电源短路。接下来推导短路的后果：因为电流没有流经L₁、L₂，两个灯泡都没有电流通过，既不会发光也不会被烧坏，但此时电路中电流极大，会直接损坏电源，最后对照选项就能选出正确答案。
【解析】
由题图电路可知，闭合开关S后，相当于用导线直接将电源的正、负极相连，没有经过任何用电器，发生电源短路：
1. 电流不会流经灯泡L₁和L₂，因此两灯都没有电流通过，都不发光，也不会被烧坏；
2. 电源短路时电路中的电流远大于正常工作电流，会导致电源被烧坏。
对照选项可知A、B、D的描述均不符合实际情况，只有C的描述正确。
【答案】
C
【知识点】
电源短路，并联电路
【点评】
本题重点考察对电源短路现象的理解，很多同学容易误区认为短路会烧坏灯泡，实际上电源短路时电流不经过灯泡，灯泡本身是完好的，过大的电流只会直接损坏电源，要注意区分电源短路和用电器短路的不同影响。
【难度系数】
0.7

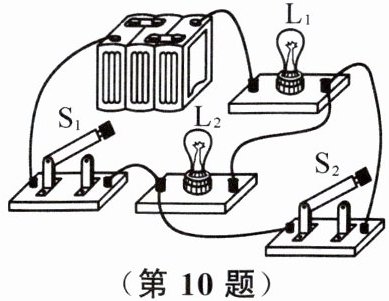

10. 小红在做实验时,先连接如图所示的电路,然后闭合开关$\mathrm{S}_{1}$,最后闭合开关$\mathrm{S}_{2}$,小红看到的现象是（
A.开始两个灯泡都亮,后来灯$\mathrm{L}_{1}$不亮
B.两个灯泡都亮
C.两个灯泡都不亮
D.开始两个灯泡都亮,后来灯$\mathrm{L}_{2}$不亮
D
）A.开始两个灯泡都亮,后来灯$\mathrm{L}_{1}$不亮
B.两个灯泡都亮
C.两个灯泡都不亮
D.开始两个灯泡都亮,后来灯$\mathrm{L}_{2}$不亮
答案
10. D 解析:当闭合开关S₁时,灯L₁和L₂都亮,构成串联电路;再闭合开关S₂后,灯L₂被短路,只有灯L₁亮.
解析
【分析】
我们可以分两步梳理电路状态来推导现象：第一步，先只闭合开关S₁，沿着电流走向追踪路径：电流从电源正极出发，依次经过灯泡L₁、灯泡L₂、开关S₁回到电源负极，此时L₁和L₂串联接入电路，两个灯泡都有电流通过，因此都发光。第二步，再闭合开关S₂，观察S₂的接线位置：开关S₂的两端导线直接连接在灯泡L₂的两个接线柱上，相当于用导线直接连通L₂的两端，L₂被短路，电流会优先走电阻几乎为零的S₂支路，不再经过L₂，此时电路中只有L₁接入电路正常发光，L₂没有电流通过，不再发光。因此整体现象是闭合S₁后两灯都亮，闭合S₂后L₂不亮。
【解析】
1. 仅闭合S₁时：电流路径为电源正极→L₁→L₂→S₁→电源负极，L₁、L₂串联，电路为通路，两个灯泡都有电流通过，因此都发光。
2. 再闭合S₂时：开关S₂与L₂并联，L₂被导线短路，无电流通过L₂，L₂熄灭，此时电路为只有L₁的简单电路，L₁持续发光。
因此观察到的现象是开始两个灯泡都亮，后来灯L₂不亮。
【答案】
D
【知识点】
串联电路，用电器短路，实物电路分析
【点评】
本题通过实物电路考察电路状态的判断，核心是区分用电器短路和电源短路，解题时沿着电流走向逐一梳理路径即可避免误判，是电路分析部分的基础典型题。
【难度系数】
0.7
我们可以分两步梳理电路状态来推导现象：第一步，先只闭合开关S₁，沿着电流走向追踪路径：电流从电源正极出发，依次经过灯泡L₁、灯泡L₂、开关S₁回到电源负极，此时L₁和L₂串联接入电路，两个灯泡都有电流通过，因此都发光。第二步，再闭合开关S₂，观察S₂的接线位置：开关S₂的两端导线直接连接在灯泡L₂的两个接线柱上，相当于用导线直接连通L₂的两端，L₂被短路，电流会优先走电阻几乎为零的S₂支路，不再经过L₂，此时电路中只有L₁接入电路正常发光，L₂没有电流通过，不再发光。因此整体现象是闭合S₁后两灯都亮，闭合S₂后L₂不亮。
【解析】
1. 仅闭合S₁时：电流路径为电源正极→L₁→L₂→S₁→电源负极，L₁、L₂串联，电路为通路，两个灯泡都有电流通过，因此都发光。
2. 再闭合S₂时：开关S₂与L₂并联，L₂被导线短路，无电流通过L₂，L₂熄灭，此时电路为只有L₁的简单电路，L₁持续发光。
因此观察到的现象是开始两个灯泡都亮，后来灯L₂不亮。
【答案】
D
【知识点】
串联电路，用电器短路，实物电路分析
【点评】
本题通过实物电路考察电路状态的判断，核心是区分用电器短路和电源短路，解题时沿着电流走向逐一梳理路径即可避免误判，是电路分析部分的基础典型题。
【难度系数】
0.7
11. 在如图所示的电路中,下列说法正确的是
（
A.闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$,断开开关$\mathrm{S}_{2}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
B.闭合开关$\mathrm{S}_{2}$,断开开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
C.闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,断开开关$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$不亮
D.同时闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$不亮
（
D
）A.闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$,断开开关$\mathrm{S}_{2}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
B.闭合开关$\mathrm{S}_{2}$,断开开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
C.闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,断开开关$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$不亮
D.同时闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$不亮
答案
11. D 解析:闭合开关S₁、S₃,断开开关S₂时,电流有两条路径且分别经过灯L₁、L₂,所以灯L₁、L₂并联,A错误;闭合开关S₂,断开开关S₁、S₃时,电流只有一条路径,所以灯L₁、L₂串联,B错误;闭合开关S₁、S₂,断开开关S₃时,灯L₁被短路,所以灯L₁不亮、L₂亮,C错误;同时闭合开关S₁、S₂、S₃时,电源的两极被导线直接相连,电源被短路,所以灯L₁、L₂都不亮,D正确.
解析
【分析】
解答这类电路判断类题目，核心采用电流路径法：先明确每个选项对应的开关通断状态，从电源正极出发沿导线追踪电流的所有走向：若电流只有唯一一条路径依次经过两个用电器，为串联；若电流分成两条独立路径分别经过两个用电器，为并联；若导线直接绕过某用电器则该用电器被局部短路，若导线直接连通电源正负极则为电源短路，所有用电器都无法工作。我们逐个对四个选项的电流走向进行验证，即可选出正确答案。
【解析】
我们逐个分析各选项的电路状态：
1. 选项A：闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，断开开关$\mathrm{S}_{2}$时，电流从电源正极流出后分为两条独立路径，一条路径经过$\mathrm{S}_{1}$、$\mathrm{L}_{2}$回到电源负极，另一条路径经过$\mathrm{L}_{1}$、$\mathrm{S}_{3}$回到电源负极，两灯为并联关系，并非串联，A错误。
2. 选项B：闭合开关$\mathrm{S}_{2}$，断开开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电流从电源正极流出后只有唯一一条路径，依次经过$\mathrm{L}_{1}$、$\mathrm{S}_{2}$、$\mathrm{L}_{2}$回到电源负极，两灯为串联关系，并非并联，B错误。
3. 选项C：闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，断开开关$\mathrm{S}_{3}$时，$\mathrm{S}_{2}$直接将$\mathrm{L}_{1}$的两端连通，$\mathrm{L}_{1}$被局部短路，无电流通过不发光，电流仅经过$\mathrm{S}_{1}$、$\mathrm{L}_{2}$回到电源负极，$\mathrm{L}_{2}$发光，并非两灯都不亮，C错误。
4. 选项D：同时闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，导线直接将电源的正负极连通，发生电源短路，没有电流经过两个灯泡，因此灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不亮，D正确。
【答案】
D
【知识点】
串并联电路识别，电源短路判断
【点评】
本题是电路连接方式判断的基础题型，重点考察电流路径分析法的应用，需要学生准确区分串联、并联、局部短路、电源短路四种不同电路状态，避免误判局部短路和电源短路的区别，逐个排查选项即可得到正确结果。
【难度系数】
0.7
解答这类电路判断类题目，核心采用电流路径法：先明确每个选项对应的开关通断状态，从电源正极出发沿导线追踪电流的所有走向：若电流只有唯一一条路径依次经过两个用电器，为串联；若电流分成两条独立路径分别经过两个用电器，为并联；若导线直接绕过某用电器则该用电器被局部短路，若导线直接连通电源正负极则为电源短路，所有用电器都无法工作。我们逐个对四个选项的电流走向进行验证，即可选出正确答案。
【解析】
我们逐个分析各选项的电路状态：
1. 选项A：闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$，断开开关$\mathrm{S}_{2}$时，电流从电源正极流出后分为两条独立路径，一条路径经过$\mathrm{S}_{1}$、$\mathrm{L}_{2}$回到电源负极，另一条路径经过$\mathrm{L}_{1}$、$\mathrm{S}_{3}$回到电源负极，两灯为并联关系，并非串联，A错误。
2. 选项B：闭合开关$\mathrm{S}_{2}$，断开开关$\mathrm{S}_{1}$、$\mathrm{S}_{3}$时，电流从电源正极流出后只有唯一一条路径，依次经过$\mathrm{L}_{1}$、$\mathrm{S}_{2}$、$\mathrm{L}_{2}$回到电源负极，两灯为串联关系，并非并联，B错误。
3. 选项C：闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，断开开关$\mathrm{S}_{3}$时，$\mathrm{S}_{2}$直接将$\mathrm{L}_{1}$的两端连通，$\mathrm{L}_{1}$被局部短路，无电流通过不发光，电流仅经过$\mathrm{S}_{1}$、$\mathrm{L}_{2}$回到电源负极，$\mathrm{L}_{2}$发光，并非两灯都不亮，C错误。
4. 选项D：同时闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$、$\mathrm{S}_{3}$时，导线直接将电源的正负极连通，发生电源短路，没有电流经过两个灯泡，因此灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不亮，D正确。
【答案】
D
【知识点】
串并联电路识别，电源短路判断
【点评】
本题是电路连接方式判断的基础题型，重点考察电流路径分析法的应用，需要学生准确区分串联、并联、局部短路、电源短路四种不同电路状态，避免误判局部短路和电源短路的区别，逐个排查选项即可得到正确结果。
【难度系数】
0.7

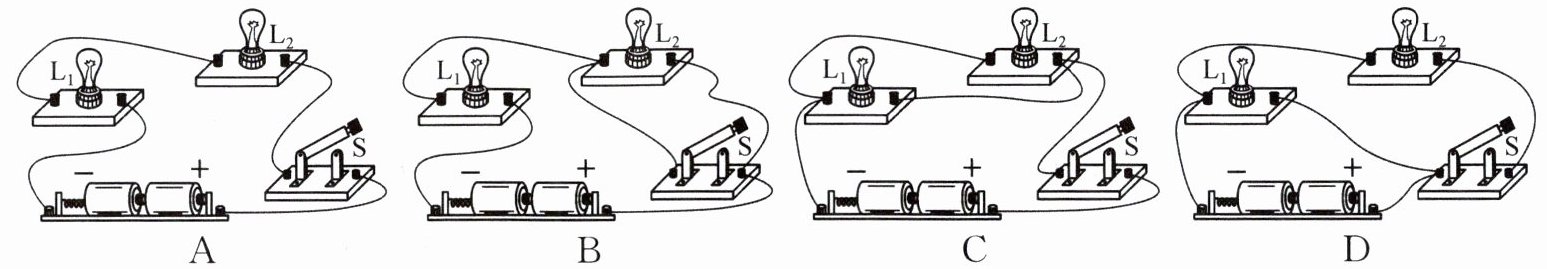

12. 下列电路中,开关能够同时控制两个灯泡,且两灯发光情况互不影响的是 （
C
）答案
12. C 解析:两灯发光情况互不影响,则两个灯泡是并联的;开关能够同时控制两个灯泡,则开关在干路上;综上所述,C符合题意.
解析
【分析】
我们先拆解题目的两个核心要求：①两灯发光情况互不影响，说明两灯必须是并联连接，因为串联电路电流只有一条路径，两个灯工作时会互相干扰，只有并联的两个支路独立工作，互不影响；②开关能同时控制两个灯泡，说明开关必须接在并联电路的干路上，这样断开开关时两个支路都断电，闭合开关两个支路同时通电。接下来逐个排查选项，先判断电路连接方式，再判断开关的位置是否符合要求，就能选出正确答案。
【解析】
我们逐一分析每个选项：
1. 选项A：电流只有一条路径，依次经过开关、L₂、L₁，两灯是串联关系，工作时互相影响，不符合“两灯发光互不影响”的要求，A错误。
2. 选项B：电路中L₂被导线短路，只有L₁接入电路工作，无法实现两个灯泡同时发光，不符合题意，B错误。
3. 选项C：电流从电源正极流出，经过开关后分为两条独立支路，分别经过L₁和L₂，最终回到电源负极，两灯是并联关系，互不影响；且开关接在干路中，可以同时控制两个灯泡的通断，完全符合题目要求，C正确。
4. 选项D：两灯是并联关系，但开关接在L₂所在的支路上，只能控制L₂的通断，无法控制L₁，不符合“开关同时控制两个灯泡”的要求，D错误。
【答案】C
【知识点】
并联电路特点
电路状态判断
开关的作用
【点评】
本题考查实物电路的辨析，解题的核心思路是先根据“两灯互不影响”确定两灯为并联结构，再根据“开关同时控制两灯”锁定开关需要接在干路，通过逐段梳理电流路径就能快速排除短路、开关位置错误的干扰项，难度不高但需要仔细核对导线连接的节点。
【难度系数】
0.7
我们先拆解题目的两个核心要求：①两灯发光情况互不影响，说明两灯必须是并联连接，因为串联电路电流只有一条路径，两个灯工作时会互相干扰，只有并联的两个支路独立工作，互不影响；②开关能同时控制两个灯泡，说明开关必须接在并联电路的干路上，这样断开开关时两个支路都断电，闭合开关两个支路同时通电。接下来逐个排查选项，先判断电路连接方式，再判断开关的位置是否符合要求，就能选出正确答案。
【解析】
我们逐一分析每个选项：
1. 选项A：电流只有一条路径，依次经过开关、L₂、L₁，两灯是串联关系，工作时互相影响，不符合“两灯发光互不影响”的要求，A错误。
2. 选项B：电路中L₂被导线短路，只有L₁接入电路工作，无法实现两个灯泡同时发光，不符合题意，B错误。
3. 选项C：电流从电源正极流出，经过开关后分为两条独立支路，分别经过L₁和L₂，最终回到电源负极，两灯是并联关系，互不影响；且开关接在干路中，可以同时控制两个灯泡的通断，完全符合题目要求，C正确。
4. 选项D：两灯是并联关系，但开关接在L₂所在的支路上，只能控制L₂的通断，无法控制L₁，不符合“开关同时控制两个灯泡”的要求，D错误。
【答案】C
【知识点】
并联电路特点
电路状态判断
开关的作用
【点评】
本题考查实物电路的辨析，解题的核心思路是先根据“两灯互不影响”确定两灯为并联结构，再根据“开关同时控制两灯”锁定开关需要接在干路，通过逐段梳理电流路径就能快速排除短路、开关位置错误的干扰项，难度不高但需要仔细核对导线连接的节点。
【难度系数】
0.7

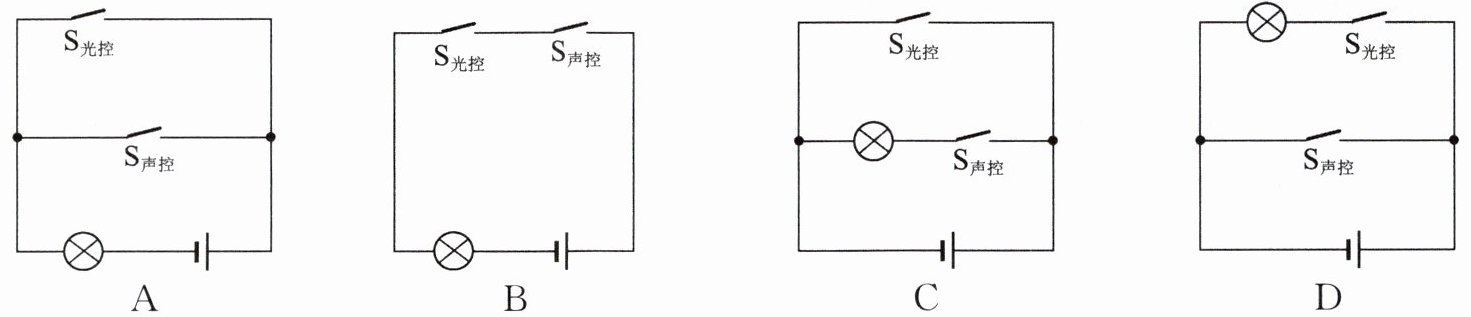

13. (2025·四川)考虑到安全方便和节能环保,学校楼道的照明系统使用了光控、声控开关,光控开关在光照不足时闭合,声控开关在有声音时闭合.下列电路中,能实现在光照不足且有声音时灯才亮的是 （
B
）答案
13. B 解析:在光线不足且有声音时灯才亮,则光控开关和声控开关应是串联的,B符合题意.
解析
【分析】
首先明确题目要求：只有同时满足光照不足、有声音两个条件时灯泡才发光，说明两个开关必须同时闭合，电路才能导通。我们可以根据串并联开关的特性判断：并联的开关任意一个闭合电路就通，串联的开关必须全部闭合电路才通，因此两个开关需要相互影响、串联工作。接下来逐个排查选项，同时还要注意排除存在电源短路隐患的错误电路，就能选出符合要求的答案。
【解析】
解：要实现“光照不足且有声音时灯才亮”，说明光控开关和声控开关必须同时闭合，灯泡才能通电工作，两个开关不能独立控制灯泡，因此两个开关应当串联后再与灯泡、电源组成通路。
对各选项逐一分析：
1. 选项A：光控开关与声控开关为并联关系，只要任意一个开关闭合，灯泡就会发光，不需要两个条件同时满足，不符合题意。
2. 选项B：光控开关、声控开关、灯泡依次串联在电源回路中，只有两个开关同时闭合时，电路才接通，灯泡发光，完全符合题目要求。
3. 选项C：光控开关直接并联在电源两端，光控开关闭合后会直接造成电源短路；且声控开关与灯泡串联在独立支路，只要有声音、声控开关闭合，灯泡就会发光，不符合要求，还存在短路安全隐患，错误。
4. 选项D：声控开关直接并联在电源两端，声控开关闭合后会将灯泡短路，同时造成电源短路，既不符合功能要求，也存在电路故障，错误。
综上，只有B选项符合要求。
【答案】
B
【知识点】
串联电路特点，并联电路特点，电路短路判断
【点评】
本题结合楼道照明的实际应用场景，考察串并联电路的特性在生活中的应用，解题核心是抓住“两个条件同时满足用电器才工作”的特征，快速判断出两个开关必须串联，同时要注意排查会造成电源短路的错误电路，避免只关注开关连接逻辑、忽略电路安全隐患的失误。
【难度系数】
0.8
首先明确题目要求：只有同时满足光照不足、有声音两个条件时灯泡才发光，说明两个开关必须同时闭合，电路才能导通。我们可以根据串并联开关的特性判断：并联的开关任意一个闭合电路就通，串联的开关必须全部闭合电路才通，因此两个开关需要相互影响、串联工作。接下来逐个排查选项，同时还要注意排除存在电源短路隐患的错误电路，就能选出符合要求的答案。
【解析】
解：要实现“光照不足且有声音时灯才亮”，说明光控开关和声控开关必须同时闭合，灯泡才能通电工作，两个开关不能独立控制灯泡，因此两个开关应当串联后再与灯泡、电源组成通路。
对各选项逐一分析：
1. 选项A：光控开关与声控开关为并联关系，只要任意一个开关闭合，灯泡就会发光，不需要两个条件同时满足，不符合题意。
2. 选项B：光控开关、声控开关、灯泡依次串联在电源回路中，只有两个开关同时闭合时，电路才接通，灯泡发光，完全符合题目要求。
3. 选项C：光控开关直接并联在电源两端，光控开关闭合后会直接造成电源短路；且声控开关与灯泡串联在独立支路，只要有声音、声控开关闭合，灯泡就会发光，不符合要求，还存在短路安全隐患，错误。
4. 选项D：声控开关直接并联在电源两端，声控开关闭合后会将灯泡短路，同时造成电源短路，既不符合功能要求，也存在电路故障，错误。
综上，只有B选项符合要求。
【答案】
B
【知识点】
串联电路特点，并联电路特点，电路短路判断
【点评】
本题结合楼道照明的实际应用场景，考察串并联电路的特性在生活中的应用，解题核心是抓住“两个条件同时满足用电器才工作”的特征，快速判断出两个开关必须串联，同时要注意排查会造成电源短路的错误电路，避免只关注开关连接逻辑、忽略电路安全隐患的失误。
【难度系数】
0.8

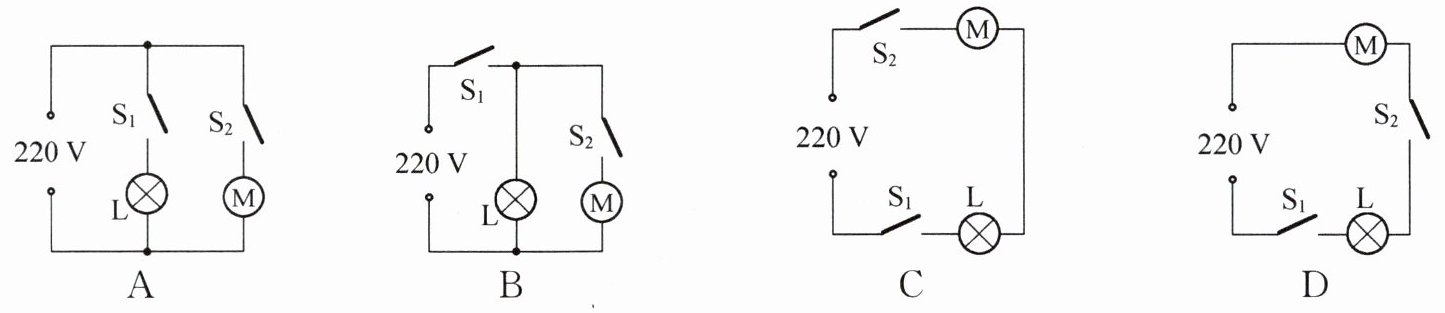

14. (2024·无锡)电冰箱冷藏室中的照明灯 L 由门控开关 $\mathrm{S}_1$ 控制,压缩机(电动机)由温控开关 $\mathrm{S}_2$ 控制,要求照明灯和压缩机既能单独工作又能同时工作. 下列电路中符合上述要求的是（
A
）答案
14. A 解析:由题意可知,照明灯与压缩机并联,且照明灯与门控开关S₁串联,压缩机与温控开关S₂串联.A正确.
解析
【分析】
首先梳理题目要求：照明灯L由S₁单独控制，压缩机M由S₂单独控制，二者既能单独工作又能同时工作。我们可以从核心条件入手：用电器互不影响、可独立工作，说明两个用电器必须是并联结构，且每个开关要单独和对应的用电器串联在各自支路上，不能放在干路。接下来逐个验证选项：先判断电路是串联还是并联，再看开关的位置是否满足各自独立控制的要求，就能快速筛选出正确答案。
【解析】
根据题意分析电路要求：
1. 两用电器可独立工作、互不影响，说明L和M为并联关系；
2. 开关S₁仅控制照明灯，因此S₁必须与L串联在同一条支路；开关S₂仅控制压缩机，因此S₂必须与M串联在同一条支路。
逐一分析选项：
选项A：L与S₁串联为一条支路，M与S₂串联为另一条支路，两条支路并联在220V电源两端，闭合S₁灯亮、闭合S₂压缩机工作，二者互不干扰，可单独工作也可同时工作，完全符合要求。
选项B：S₁接在干路中，S₁断开时整个电路无电流，灯泡和电动机都无法工作，不能实现独立控制，不符合要求。
选项C：L和M串联在电路中，只有两个开关都闭合时两用电器才同时工作，无法单独工作，不符合要求。
选项D：L和M串联在电路中，必须两个开关同时闭合电路才导通，完全无法实现单独工作，不符合要求。
综上，符合要求的是选项A。
【答案】A
【知识点】
并联电路特点，生活电路设计
【点评】
本题是结合家用电器场景的基础电路设计题，解题突破口是“两用电器可独立工作”直接锁定并联结构，再通过开关的位置要求快速排除错误选项，属于家庭用电模块的常考基础题型，重点考察学生对串并联电路特性的理解应用。
【难度系数】
0.8
首先梳理题目要求：照明灯L由S₁单独控制，压缩机M由S₂单独控制，二者既能单独工作又能同时工作。我们可以从核心条件入手：用电器互不影响、可独立工作，说明两个用电器必须是并联结构，且每个开关要单独和对应的用电器串联在各自支路上，不能放在干路。接下来逐个验证选项：先判断电路是串联还是并联，再看开关的位置是否满足各自独立控制的要求，就能快速筛选出正确答案。
【解析】
根据题意分析电路要求：
1. 两用电器可独立工作、互不影响，说明L和M为并联关系；
2. 开关S₁仅控制照明灯，因此S₁必须与L串联在同一条支路；开关S₂仅控制压缩机，因此S₂必须与M串联在同一条支路。
逐一分析选项：
选项A：L与S₁串联为一条支路，M与S₂串联为另一条支路，两条支路并联在220V电源两端，闭合S₁灯亮、闭合S₂压缩机工作，二者互不干扰，可单独工作也可同时工作，完全符合要求。
选项B：S₁接在干路中，S₁断开时整个电路无电流，灯泡和电动机都无法工作，不能实现独立控制，不符合要求。
选项C：L和M串联在电路中，只有两个开关都闭合时两用电器才同时工作，无法单独工作，不符合要求。
选项D：L和M串联在电路中，必须两个开关同时闭合电路才导通，完全无法实现单独工作，不符合要求。
综上，符合要求的是选项A。
【答案】A
【知识点】
并联电路特点，生活电路设计
【点评】
本题是结合家用电器场景的基础电路设计题，解题突破口是“两用电器可独立工作”直接锁定并联结构，再通过开关的位置要求快速排除错误选项，属于家庭用电模块的常考基础题型，重点考察学生对串并联电路特性的理解应用。
【难度系数】
0.8
