5.(2024·江西中考)用电流表和电压表测量电阻器电阻的实验步骤如下。
(1)请在虚线框中画出用伏安法测量电阻器电阻的电路图。

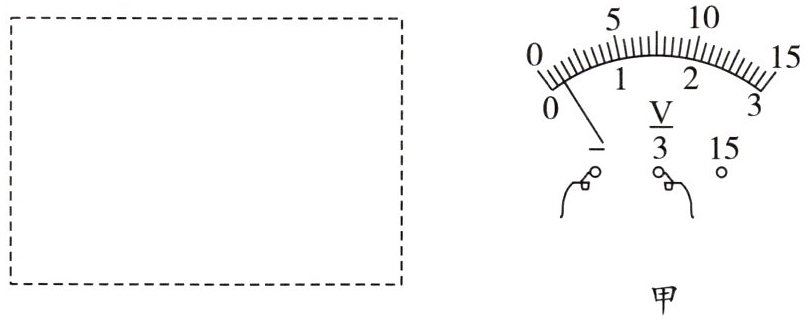

(2)闭合开关前,发现电压表指针如图甲所示,应先对其进行

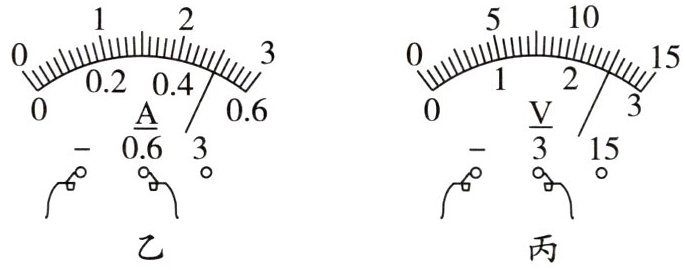

(3)确认电路无误后,闭合开关,调节滑动变阻器的滑片,电流表、电压表指针分别如图乙、丙所示,此时电流表示数为
(4)调节滑动变阻器的滑片,进行多次实验。
(5)对相关数据进行处理,得出结果。
(1)请在虚线框中画出用伏安法测量电阻器电阻的电路图。
(2)闭合开关前,发现电压表指针如图甲所示,应先对其进行
调零
。(3)确认电路无误后,闭合开关,调节滑动变阻器的滑片,电流表、电压表指针分别如图乙、丙所示,此时电流表示数为
0.5
A,电压表示数为2.5
V。(4)调节滑动变阻器的滑片,进行多次实验。
(5)对相关数据进行处理,得出结果。
答案
5.(1) 如图所示
(2) 调零
(3) 0.5 2.5
解析
【分析】
本题围绕伏安法测电阻的实验展开，需分步骤分析：
1. 第一问要求画出伏安法测电阻的电路图，核心是明确伏安法的电路结构：待测电阻与滑动变阻器、电流表串联，电压表并联在待测电阻两端，为标准实验电路。
2. 第二问考查电表使用规范：闭合开关前电压表指针未指零，需先调零以保证测量准确。
3. 第三问是电表读数，需先确定初中实验常用量程（电流表0~0.6A、电压表0~3V），再根据分度值读取数值。
4. 第四、五问为实验常规操作，多次实验减小误差，属于实验必要步骤。
【解析】

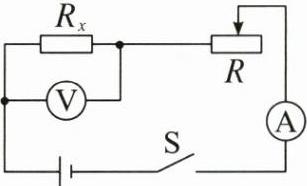

(1) 伏安法测电阻的电路图：电源、开关S、滑动变阻器R、待测电阻Rx、电流表A串联，电压表V并联在Rx两端，与实验原理图一致（对应参考答案图示）。
(2) 电压表使用前需检查指针是否对齐零刻度线，若未对齐，应先对其进行调零操作，确保测量准确。
(3) 电流表选用0~0.6A量程，分度值为0.02A，指针对应0.5A；电压表选用0~3V量程，分度值为0.1V，指针对应2.5V。
【答案】
5.(1) 如图所示；(2) 调零；(3) 0.5；2.5
【知识点】
伏安法测电阻、电表的使用、电表读数
【点评】
本题是初中电学基础实验题，考察伏安法测电阻的电路设计、电表基本操作与读数，为中考常考基础题型，注重实验基本技能的考查。
【难度系数】
0.6
本题围绕伏安法测电阻的实验展开，需分步骤分析：
1. 第一问要求画出伏安法测电阻的电路图，核心是明确伏安法的电路结构：待测电阻与滑动变阻器、电流表串联，电压表并联在待测电阻两端，为标准实验电路。
2. 第二问考查电表使用规范：闭合开关前电压表指针未指零，需先调零以保证测量准确。
3. 第三问是电表读数，需先确定初中实验常用量程（电流表0~0.6A、电压表0~3V），再根据分度值读取数值。
4. 第四、五问为实验常规操作，多次实验减小误差，属于实验必要步骤。
【解析】
(1) 伏安法测电阻的电路图：电源、开关S、滑动变阻器R、待测电阻Rx、电流表A串联，电压表V并联在Rx两端，与实验原理图一致（对应参考答案图示）。
(2) 电压表使用前需检查指针是否对齐零刻度线，若未对齐，应先对其进行调零操作，确保测量准确。
(3) 电流表选用0~0.6A量程，分度值为0.02A，指针对应0.5A；电压表选用0~3V量程，分度值为0.1V，指针对应2.5V。
【答案】
5.(1) 如图所示
；(2) 调零；(3) 0.5；2.5【知识点】
伏安法测电阻、电表的使用、电表读数
【点评】
本题是初中电学基础实验题，考察伏安法测电阻的电路设计、电表基本操作与读数，为中考常考基础题型，注重实验基本技能的考查。
【难度系数】
0.6

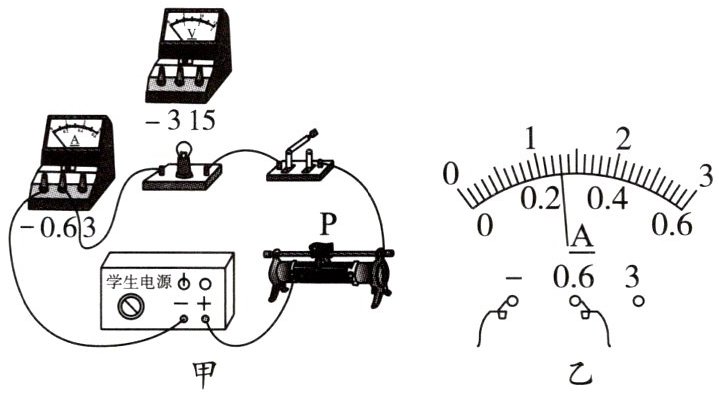

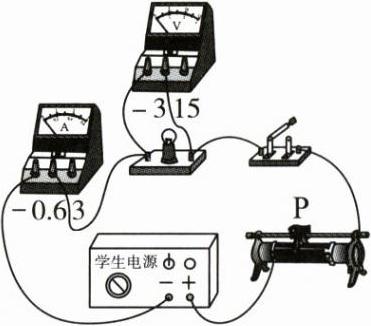

6.(2025·福建中考)某实验小组用伏安法测量额定电压为2.5 V的小灯泡的电阻,实验装置如图甲所示。
(1)用笔画线表示导线将图甲电路连接正确。
乙
(2)闭合开关前,应将滑动变阻器的滑片P置于最
(3)闭合开关,定向移动滑片P,发现电表指针示数忽大忽小,且变化幅度较大。经检查,故障只发生在滑动变阻器,故障的原因可能是
A.滑动变阻器短路
B.滑动变阻器的滑片P与电阻丝接触不良

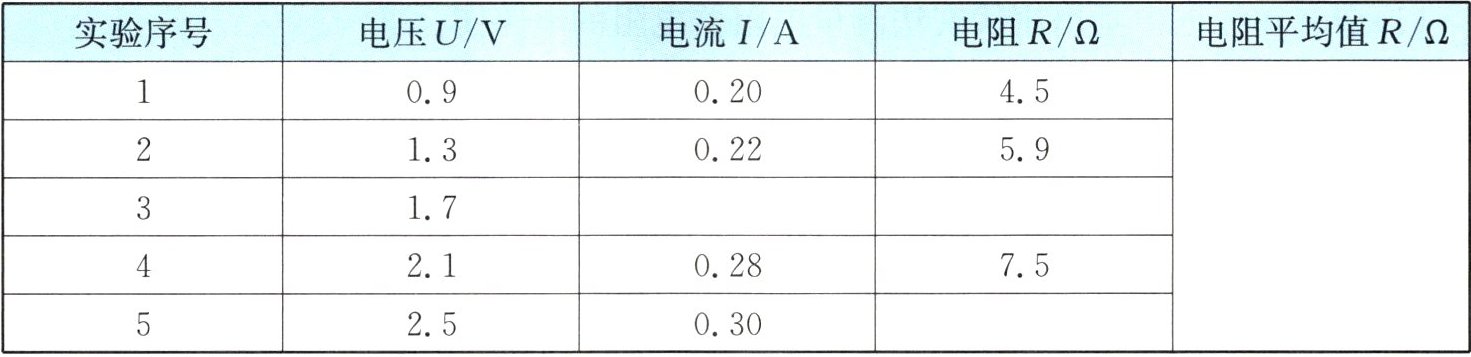

(4)排除故障,继续实验。实验小组设计如下表格并记录部分实验数据。
①电压表示数为1.7 V时,电流表示数如图乙所示,示数为
②小灯泡正常发光时电阻为
③表格中设计不合理的一项是
(1)用笔画线表示导线将图甲电路连接正确。
乙
(2)闭合开关前,应将滑动变阻器的滑片P置于最
右
(选填“左”或“右”)端。(3)闭合开关,定向移动滑片P,发现电表指针示数忽大忽小,且变化幅度较大。经检查,故障只发生在滑动变阻器,故障的原因可能是
B
。A.滑动变阻器短路
B.滑动变阻器的滑片P与电阻丝接触不良
(4)排除故障,继续实验。实验小组设计如下表格并记录部分实验数据。
①电压表示数为1.7 V时,电流表示数如图乙所示,示数为
0.26
A。②小灯泡正常发光时电阻为
8.3
Ω(保留一位小数)。③表格中设计不合理的一项是
电阻平均值
,原因是小灯泡的电阻随温度的升高而变大,不是定值
。答案
6.(1) 如图所示
(2) 右
(3) B
(4)① 0.26
② 8.3
③ 电阻平均值 小灯泡的电阻随温度的升高而变大,不是定值
解析
【分析】
本题围绕伏安法测量小灯泡电阻的实验展开，需依次从电路连接、滑动变阻器操作、故障分析、电表读数及实验设计合理性等角度思考：
1. 电路连接：伏安法测电阻时，电压表要并联在小灯泡两端，结合小灯泡额定电压选量程，电流表串联，滑动变阻器按“一上一下”接线，保证电路正确。
2. 滑动变阻器使用：闭合开关前，需将滑片调至最大阻值处，避免电流过大损坏元件。
3. 故障分析：电表指针忽大忽小，说明电路时通时断，故障源于滑动变阻器的接触问题。
4. 电表读数：根据电流表量程和分度值读数；正常发光时电压为额定电压，结合电流计算电阻；小灯泡电阻随温度变化，不能求平均值，据此判断表格设计的不合理之处。
【解析】
(1) 电路连接：电压表并联在小灯泡两端，因小灯泡额定电压为2.5V，选0~3V量程，将电压表的“3”接线柱与小灯泡的右端接线柱连接，完成电路连接。
(2) 闭合开关前，滑动变阻器应调至最大阻值处，由图中滑动变阻器接线可知，滑片P置于最右端时接入电阻最大，故填“右”。
(3) 滑动变阻器短路时，电表不会出现忽大忽小的变化；滑片P与电阻丝接触不良时，电路时通时断，电阻变化导致电表指针忽大忽小，故选B。
(4) ①电流表量程为0~0.6A，分度值0.02A，示数为0.26A；②小灯泡正常发光时电压为2.5V，对应电流为0.3A，电阻R=U/I=2.5V/0.3A≈8.3Ω；③表格中“电阻平均值”设计不合理，因为小灯泡的电阻随温度升高而变大，不是定值，求平均值无意义。
【答案】
6.(1) 如图所示
(2) 右
(3) B
(4)① 0.26；② 8.3；③ 电阻平均值；小灯泡的电阻随温度的升高而变大，不是定值
【知识点】
伏安法测电阻、滑动变阻器使用、电路故障分析
【点评】
本题是伏安法测小灯泡电阻的典型中考题，综合考查了电路连接、滑动变阻器操作、故障判断、电表读数及实验设计的合理性，需注意小灯泡电阻随温度变化，不能求平均值，是易错点。
【难度系数】
0.5
本题围绕伏安法测量小灯泡电阻的实验展开，需依次从电路连接、滑动变阻器操作、故障分析、电表读数及实验设计合理性等角度思考：
1. 电路连接：伏安法测电阻时，电压表要并联在小灯泡两端，结合小灯泡额定电压选量程，电流表串联，滑动变阻器按“一上一下”接线，保证电路正确。
2. 滑动变阻器使用：闭合开关前，需将滑片调至最大阻值处，避免电流过大损坏元件。
3. 故障分析：电表指针忽大忽小，说明电路时通时断，故障源于滑动变阻器的接触问题。
4. 电表读数：根据电流表量程和分度值读数；正常发光时电压为额定电压，结合电流计算电阻；小灯泡电阻随温度变化，不能求平均值，据此判断表格设计的不合理之处。
【解析】
(1) 电路连接：电压表并联在小灯泡两端，因小灯泡额定电压为2.5V，选0~3V量程，将电压表的“3”接线柱与小灯泡的右端接线柱连接，完成电路连接。
(2) 闭合开关前，滑动变阻器应调至最大阻值处，由图中滑动变阻器接线可知，滑片P置于最右端时接入电阻最大，故填“右”。
(3) 滑动变阻器短路时，电表不会出现忽大忽小的变化；滑片P与电阻丝接触不良时，电路时通时断，电阻变化导致电表指针忽大忽小，故选B。
(4) ①电流表量程为0~0.6A，分度值0.02A，示数为0.26A；②小灯泡正常发光时电压为2.5V，对应电流为0.3A，电阻R=U/I=2.5V/0.3A≈8.3Ω；③表格中“电阻平均值”设计不合理，因为小灯泡的电阻随温度升高而变大，不是定值，求平均值无意义。
【答案】
6.(1) 如图所示
(2) 右
(3) B
(4)① 0.26；② 8.3；③ 电阻平均值；小灯泡的电阻随温度的升高而变大，不是定值
【知识点】
伏安法测电阻、滑动变阻器使用、电路故障分析
【点评】
本题是伏安法测小灯泡电阻的典型中考题，综合考查了电路连接、滑动变阻器操作、故障判断、电表读数及实验设计的合理性，需注意小灯泡电阻随温度变化，不能求平均值，是易错点。
【难度系数】
0.5
