1.用伏安法测量电阻器电阻的实验中,下列说法不正确的是(
A.连接电路的过程中,开关应断开
B.电流表与被测电阻器串联,电压表与被测电阻器并联
C.闭合开关前,滑动变阻器的滑片应移到阻值最大位置
D.试触时发现电流表指针反向偏转,电压表正常,只需断开电路,将电源正、负极对调即可
D
)A.连接电路的过程中,开关应断开
B.电流表与被测电阻器串联,电压表与被测电阻器并联
C.闭合开关前,滑动变阻器的滑片应移到阻值最大位置
D.试触时发现电流表指针反向偏转,电压表正常,只需断开电路,将电源正、负极对调即可
答案
1. D
解析
【分析】本题考查伏安法测电阻实验的操作规范，需逐一分析每个选项对应的实验要求，判断说法的正误，最终选出不正确的选项。
【解析】逐一分析各选项：
A. 连接电路时，开关断开可避免电路连接过程中出现短路，损坏元件，该说法正确；
B. 电流表需串联在被测电路中，电压表需并联在被测用电器两端，因此电流表与被测电阻串联、电压表与被测电阻并联，该说法正确；
C. 闭合开关前，滑动变阻器滑片移到阻值最大位置，可使电路初始电流最小，起到保护电路的作用，该说法正确；
D. 试触时电流表指针反向偏转，是因为电流表正负接线柱接反，应断开开关后将电流表的两根接线对调，而非对调电源正负极，该说法错误。
综上，不正确的是D选项。
【答案】D
【知识点】伏安法测电阻、电表的使用规则
【点评】本题为初中物理基础实验题，考查伏安法测电阻的基本操作，需掌握电路连接、电表使用及滑动变阻器的操作要求，易错点是电流表反向偏转的处理方式，难度较低。
【难度系数】0.7
【解析】逐一分析各选项：
A. 连接电路时，开关断开可避免电路连接过程中出现短路，损坏元件，该说法正确；
B. 电流表需串联在被测电路中，电压表需并联在被测用电器两端，因此电流表与被测电阻串联、电压表与被测电阻并联，该说法正确；
C. 闭合开关前，滑动变阻器滑片移到阻值最大位置，可使电路初始电流最小，起到保护电路的作用，该说法正确；
D. 试触时电流表指针反向偏转，是因为电流表正负接线柱接反，应断开开关后将电流表的两根接线对调，而非对调电源正负极，该说法错误。
综上，不正确的是D选项。
【答案】D
【知识点】伏安法测电阻、电表的使用规则
【点评】本题为初中物理基础实验题，考查伏安法测电阻的基本操作，需掌握电路连接、电表使用及滑动变阻器的操作要求，易错点是电流表反向偏转的处理方式，难度较低。
【难度系数】0.7

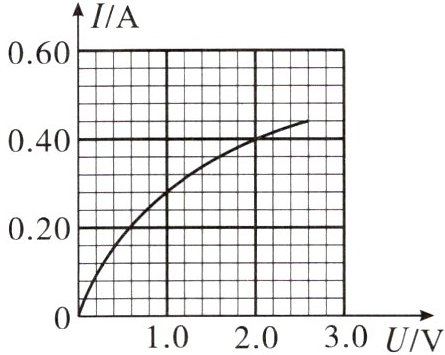

2.(2024·安徽中考)在测量小灯泡电阻的实验中,小红同学根据测出的数据画出小灯泡的I-U图像如图所示。由图可知,当小灯泡两端的电压升高时,其阻值
增大
（选填“增大”“不变”或“减小”）。答案
2. 增大
解析
【分析】
要判断小灯泡电阻随电压的变化，需利用电阻公式$R=\frac{U}{I}$，从I-U图像中选取不同电压对应的电流，计算对应电阻并比较；同时结合小灯泡电阻随温度变化的特性辅助分析。
【解析】
根据电阻的定义式$R=\frac{U}{I}$，从I-U图像中选取几组数据：当小灯泡两端电压$U_1=1.0V$时，对应电流$I_1≈0.3A$，此时电阻$R_1=\frac{U_1}{I_1}=\frac{1.0V}{0.3A}≈3.3Ω$；当电压$U_2=2.0V$时，对应电流$I_2=0.4A$，此时电阻$R_2=\frac{U_2}{I_2}=\frac{2.0V}{0.4A}=5Ω$；当电压$U_3=2.5V$时，对应电流$I_3≈0.45A$，此时电阻$R_3=\frac{U_3}{I_3}≈\frac{2.5V}{0.45A}≈5.6Ω$。可见，随着小灯泡两端电压升高，其电阻逐渐增大；本质原因是电压升高时，小灯泡功率变大，灯丝温度升高，而灯丝电阻随温度升高而增大，故电阻随电压升高而增大。
【答案】
增大
【知识点】
电阻计算、I-U图像应用、温度对电阻的影响
【点评】
本题考查利用I-U图像分析小灯泡电阻变化，核心是掌握电阻公式$R=\frac{U}{I}$，结合小灯泡电阻随温度变化的特性解题，属于电学基础图像分析题。
【难度系数】
0.5
要判断小灯泡电阻随电压的变化，需利用电阻公式$R=\frac{U}{I}$，从I-U图像中选取不同电压对应的电流，计算对应电阻并比较；同时结合小灯泡电阻随温度变化的特性辅助分析。
【解析】
根据电阻的定义式$R=\frac{U}{I}$，从I-U图像中选取几组数据：当小灯泡两端电压$U_1=1.0V$时，对应电流$I_1≈0.3A$，此时电阻$R_1=\frac{U_1}{I_1}=\frac{1.0V}{0.3A}≈3.3Ω$；当电压$U_2=2.0V$时，对应电流$I_2=0.4A$，此时电阻$R_2=\frac{U_2}{I_2}=\frac{2.0V}{0.4A}=5Ω$；当电压$U_3=2.5V$时，对应电流$I_3≈0.45A$，此时电阻$R_3=\frac{U_3}{I_3}≈\frac{2.5V}{0.45A}≈5.6Ω$。可见，随着小灯泡两端电压升高，其电阻逐渐增大；本质原因是电压升高时，小灯泡功率变大，灯丝温度升高，而灯丝电阻随温度升高而增大，故电阻随电压升高而增大。
【答案】
增大
【知识点】
电阻计算、I-U图像应用、温度对电阻的影响
【点评】
本题考查利用I-U图像分析小灯泡电阻变化，核心是掌握电阻公式$R=\frac{U}{I}$，结合小灯泡电阻随温度变化的特性解题，属于电学基础图像分析题。
【难度系数】
0.5

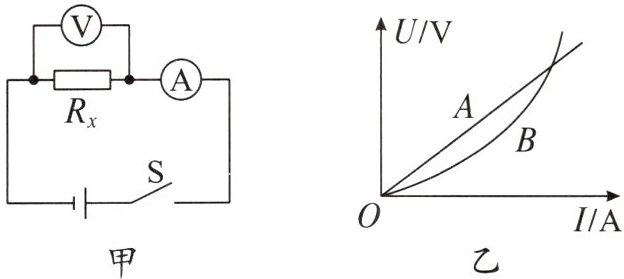

3.某实验小组设计了如图甲所示的电路来测量电阻器的阻值$R_x$，小富提出，这样只能得到一组数据，测量误差可能较大。为了减小误差，需要多次测量，应该在电路中串联一个
滑动变阻器
。他们利用改进后的电路进行实验，并绘制出待测电阻器的电压—电流图像。如图乙所示的A、B两条图线中，A
是他们绘制出的图线。答案
3. 滑动变阻器 A
解析
【分析】
要减小测量电阻的误差，需多次测量不同电压、电流下的阻值，因此需要能改变电路中电流和电压的元件；定值电阻的阻值不变，根据欧姆定律，其两端电压与通过的电流成正比，U-I图像为过原点的直线，据此判断对应图线。
【解析】
1. 减小误差的方法：测量电阻时仅一组数据误差较大，需改变待测电阻两端电压和通过的电流，电路中串联滑动变阻器，通过调节滑动变阻器的阻值，可实现多次测量，故应串联滑动变阻器。
2. 判断U-I图线：待测电阻是定值电阻，由欧姆定律$R=\frac{U}{I}$可知，定值电阻阻值不变，因此U与I成正比，其U-I图像是过原点的倾斜直线，对应图乙中的A图线；B图线为曲线，说明电阻随电流变化（如灯丝电阻），不是定值电阻的图线，故A是待测电阻的图线。
【答案】
滑动变阻器；A
【知识点】
滑动变阻器的使用、欧姆定律、U-I图像
【点评】
本题考查测量电阻时减小误差的方法，以及定值电阻U-I图像的特点，属于电学基础题，难度较低，学生易掌握。
【难度系数】
0.7
要减小测量电阻的误差，需多次测量不同电压、电流下的阻值，因此需要能改变电路中电流和电压的元件；定值电阻的阻值不变，根据欧姆定律，其两端电压与通过的电流成正比，U-I图像为过原点的直线，据此判断对应图线。
【解析】
1. 减小误差的方法：测量电阻时仅一组数据误差较大，需改变待测电阻两端电压和通过的电流，电路中串联滑动变阻器，通过调节滑动变阻器的阻值，可实现多次测量，故应串联滑动变阻器。
2. 判断U-I图线：待测电阻是定值电阻，由欧姆定律$R=\frac{U}{I}$可知，定值电阻阻值不变，因此U与I成正比，其U-I图像是过原点的倾斜直线，对应图乙中的A图线；B图线为曲线，说明电阻随电流变化（如灯丝电阻），不是定值电阻的图线，故A是待测电阻的图线。
【答案】
滑动变阻器；A
【知识点】
滑动变阻器的使用、欧姆定律、U-I图像
【点评】
本题考查测量电阻时减小误差的方法，以及定值电阻U-I图像的特点，属于电学基础题，难度较低，学生易掌握。
【难度系数】
0.7
4.（2024·四川成都中考）小张用如图所示的电路测量灯泡的电阻，电流表和电压表均选用较小的测量范围。闭合开关前，将滑动变阻器的滑片移到最右端的目的是
保护电路
。闭合开关，她发现灯泡不亮，两电表的示数均很小，经过检查，确认电路连接正确，两电表均完好，小张的下一步操作应该是移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
。答案
4. 保护电路 移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
解析
【分析】首先，明确滑动变阻器在电路中的操作规则：闭合开关前，需将滑片移到最大阻值处，目的是限制电流，保护电路元件。其次，闭合开关后灯泡不亮、两电表示数均很小，说明电路是通路，电流小是因为滑动变阻器接入电阻过大，因此下一步应调整滑动变阻器，观察电路变化。
【解析】1. 闭合开关前，滑动变阻器滑片移到最右端时，接入电路的电阻最大，电路总电阻最大，根据欧姆定律$I=\frac{U}{R}$，电路电流最小，可避免电流过大损坏电流表、灯泡等元件，所以目的是保护电路。2. 闭合开关后，灯泡不亮且两电表示数均很小，说明电路为通路，电流较小，原因是滑动变阻器接入电路的电阻过大，此时应移动滑动变阻器的滑片，减小其接入电阻，观察灯泡是否发光，两电表示数是否变化，判断电路状态。
【答案】保护电路 移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
【知识点】滑动变阻器的使用、电路故障分析
【点评】本题考查滑动变阻器的作用及简单电路故障的判断，属于基础题型，需掌握滑动变阻器的操作规范和电路故障的分析思路，难度适中。
【难度系数】0.6
【解析】1. 闭合开关前，滑动变阻器滑片移到最右端时，接入电路的电阻最大，电路总电阻最大，根据欧姆定律$I=\frac{U}{R}$，电路电流最小，可避免电流过大损坏电流表、灯泡等元件，所以目的是保护电路。2. 闭合开关后，灯泡不亮且两电表示数均很小，说明电路为通路，电流较小，原因是滑动变阻器接入电路的电阻过大，此时应移动滑动变阻器的滑片，减小其接入电阻，观察灯泡是否发光，两电表示数是否变化，判断电路状态。
【答案】保护电路 移动滑动变阻器的滑片,观察灯泡能否发光,两电表是否有示数
【知识点】滑动变阻器的使用、电路故障分析
【点评】本题考查滑动变阻器的作用及简单电路故障的判断，属于基础题型，需掌握滑动变阻器的操作规范和电路故障的分析思路，难度适中。
【难度系数】0.6
