7.(2025·山东烟台中考)两个实验小组用电流表和电压表测量电阻。

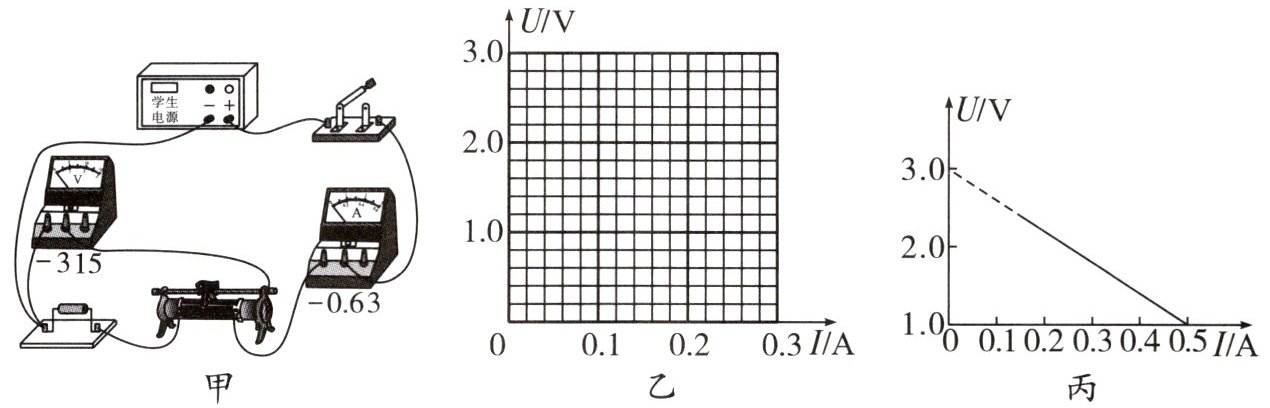

(1)第一小组连接了如图甲所示的电路,闭合开关前发现有一根导线连接错误。请在错误的导线上画“×”,并用笔画线表示导线,正确连接电路。
(2)正确连接电路后,闭合开关,发现电流表有示数,电压表无示数。出现这个现象的原因可能是
A. 待测电阻断路
B. 待测电阻短路
C. 电压表接线柱接触不良
D. 滑动变阻器短路

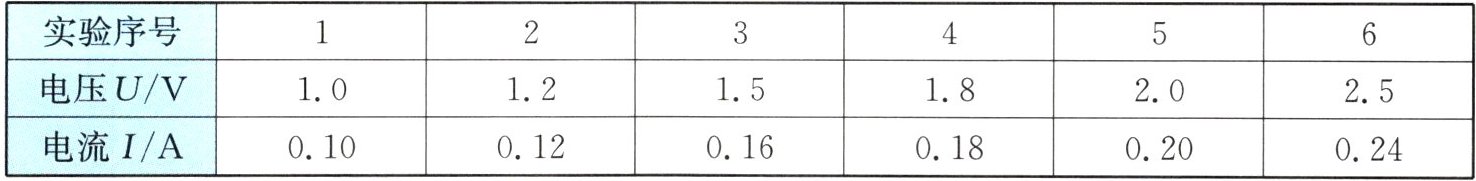

(3)排除电路故障后,第一小组同学继续实验,并将记录的数据填写在下表中。
①请根据描点法在图乙中描绘出表格中的六组数据,并作出该电阻的$U-I$图像。
②由图像可得该电阻的阻值为
(4)第二小组利用上述器材测量另一电阻时,根据所测数据作出的$U-I$图像如图丙所示,小组交流发现图像与第一小组不同的原因是电压表连接的位置不同,但利用这个图像也能求出待测电阻的阻值,其阻值为
(1)第一小组连接了如图甲所示的电路,闭合开关前发现有一根导线连接错误。请在错误的导线上画“×”,并用笔画线表示导线,正确连接电路。
(2)正确连接电路后,闭合开关,发现电流表有示数,电压表无示数。出现这个现象的原因可能是
BC
。A. 待测电阻断路
B. 待测电阻短路
C. 电压表接线柱接触不良
D. 滑动变阻器短路
(3)排除电路故障后,第一小组同学继续实验,并将记录的数据填写在下表中。
①请根据描点法在图乙中描绘出表格中的六组数据,并作出该电阻的$U-I$图像。
②由图像可得该电阻的阻值为
10
$\Omega$。(4)第二小组利用上述器材测量另一电阻时,根据所测数据作出的$U-I$图像如图丙所示,小组交流发现图像与第一小组不同的原因是电压表连接的位置不同,但利用这个图像也能求出待测电阻的阻值,其阻值为
4
$\Omega$。答案
7.(1) 如图所示
(2) BC

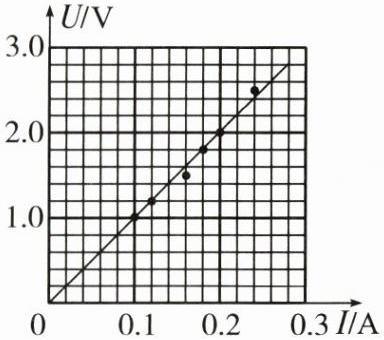

(3)① 如图所示
② 10(4) 4
解析
【分析】
1. 第(1)问：先观察原电路，找出错误导线，原电路中电压表未正确并联在待测电阻两端，需标记错误导线后重新连接，保证电路符合电流表、电压表的使用规则。
2. 第(2)问：电流表有示数说明电路是通路，电压表无示数需逐一分析选项：待测电阻断路时电流表无示数，排除A；待测电阻短路时电压表被短路、无示数，电路仍通，电流表有示数，B符合；电压表接线柱接触不良时电压表断路、无示数，电路通路，电流表有示数，C符合；滑动变阻器短路时电压表测电源电压、有示数，排除D，最终确定答案。
3. 第(3)问：②根据欧姆定律$R=\frac{U}{I}$，从U-I图像中选取一组对应电压和电流值，代入公式计算电阻。
4. 第(4)问：另一电阻的U-I图像因电压表位置不同，利用欧姆定律计算该电阻的阻值。
【解析】

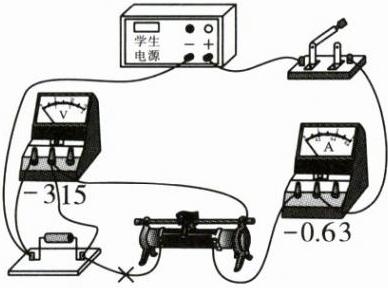

(1) 原电路中，连接待测电阻右端与滑动变阻器的导线为错误导线，在该导线上画“×”，将电压表并联在待测电阻两端，正确连接电路（如图）。
(2) 电流表有示数，说明电路为通路：
A. 待测电阻断路：电路断开，电流表无示数，错误；
B. 待测电阻短路：电压表测短路部分电压，示数为0，电路仍通，电流表有示数，正确；
C. 电压表接线柱接触不良：电压表断路，无示数，电路通路，电流表有示数，正确；
D. 滑动变阻器短路：电压表测电源电压，有示数，错误；
故选BC。
(3) ② 由欧姆定律$R=\frac{U}{I}$，从U-I图像取点，如$U=2V$、$I=0.2A$，则$R=\frac{2V}{0.2A}=10Ω$，故电阻为10Ω。
(4) 另一电阻的U-I图像，根据欧姆定律计算得阻值为4Ω。
【答案】
7.(1) 如图所示 (2) BC (3)① 如图所示 ② 10 (4) 4
【知识点】
伏安法测电阻、电路故障分析、U-I图像
【点评】
本题围绕伏安法测电阻实验展开，涵盖电路连接、故障判断、欧姆定律应用等核心电学知识点，是电学实验的典型考题，需熟练掌握电路规则和欧姆定律的运用。
【难度系数】
0.5
