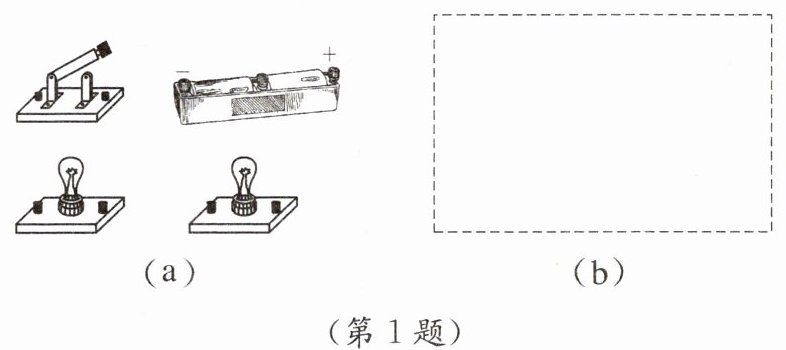

1.（1）将图(a)所示的电路元件连成电路。要求:两个灯泡并联,开关能同时控制这两个灯泡。
（2）在图(b)所示的虚线框内画出该电路的电路图。

解：
(1) 实物电路连接步骤：
① 用导线将电源正极与开关的其中一个接线柱相连；
② 取两根导线，将开关的另一个接线柱分别与两个灯泡的任意一个接线柱连接；
③ 用一根导线将两个灯泡剩余的未接线的接线柱连通后，接到电源的负极。
此时两个灯泡为并联关系，开关接在干路中，可同时控制两个灯泡，所有导线均接在元件接线柱上，连线无交叉。
(2) 电路图绘制要求：
在虚线框内依次绘制对应电路元件符号：先画出电源符号，长端为正极、短端为负极；从电源正极引出导线连接开关符号，开关之后的导线分为两条独立支路，每条支路中各接入一个灯泡符号；两条支路的末端导线汇合后，连接回电源的负极，得到两灯并联、开关位于干路的标准电路图。

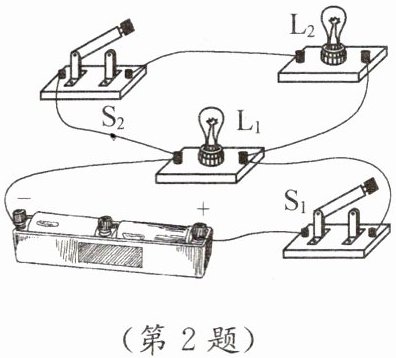

2. 如图所示，电路中的灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均完好。请在下面的横线上填写当开关$\mathrm{S}_1$、$\mathrm{S}_2$处于以下状态时，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$的亮熄情况。
（1）开关$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时，。
（2）开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，。
（3）开关$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，。

解：
（1）$\mathrm{L_1}$、$\mathrm{L_2}$都亮
（2）$\mathrm{L_1}$亮，$\mathrm{L_2}$不亮
（3）$\mathrm{L_1}$、$\mathrm{L_2}$都不亮

3. 生活中的一些电路，我们常常很难直接观察到它的连接情况，但是可以通过电路中各用电器的工作情况间接地判断其连接方式。例如：
（1）由的现象，可以判断家里的电灯、电视机、电冰箱等用电器之间是（串/并）联的。
（2）街道两旁有很多路灯，它们晚上一起亮、早晨一起灭，看起来好像是串联的，但从的现象，可以判断它们是并联的。

解：
（1）各用电器工作时互不影响（断开某一个用电器，其余用电器仍能正常工作）
并
（2）某一盏路灯损坏熄灭后，其余的路灯仍能正常发光
